если создадите данную тему, кинь сюда ссылку. Слышал про эти блоки... мол они прошиваться не хотят, но люди как то с ними шаманят. тоже интересно что и как.

1. подойдет. именно такой и нужен. 2. бесплатного в принципе ничего нет. есть только старая коммерческая версия онлайнтюнера от SMS, которую все умеют привязывать к мозгам. Т.е. в онлайне можно все настраивать, но не автоматом. 3. такого архива нет. надо читать форумы, общаться с людьми. тема очень обширная и спорная.. так что только опытным путем.

хе хе. ну вроде разобрался что к чему. Слушай, а что за задачи, интересно же ? Еще - побольше пиши в свой блог, интересно же.

CM_GT , если это не коммерческая тайна, то расскажи где в прошивке надо менять команду. Тогда действительно в патче смысла не будет вовсе.

эх ... я еще не пробовал, так как последнии 36 часов не ел, не пил, не спал... работал... обязательно попробую. вообще если есть техническая возможность, прикольно было бы иметь патч для бировских прошивок под новый ключ.

а иногда просто нули считываются. Я так понимаю если таблетка не работала, то мне бы не удалось получить нужный номер. значит у меня дело не в команде опроса далласа, а в чем то другом. может резюк ?

я предлагаю лску n35 :) если получится, то думаю будет не плохо. ............ кстате интересный момент: опять копашился с таблетками... припаял таблетку , прочел номер - чудо, все как надо. решил попробовать другую таблетку - хрень. вернул первую и она теперь тоже не работает. каждый раз при пайке или при снятие-установке инженерной платы номер меняется...

CM_GT, подскажи в твоей проге инициализация идет командой 33H или 0Fh ? не в курсе мозг какой проводит инициализацию ?

пока не проверял. проверю днем. отпишусь.

CM_GT, чтоб тебя лишний раз не мучить, я решил вначале попробовать 1990 других производителей. вечером отпишусь о результатах.

проще адаптер на третий подключить. у меня прога выдает номер далласа 5В5В5В5В5В5В5В5В хз что такое...

может ли быть такое что на DS1990 нужен другой резистор? у меня сейчас стоит 4,66кОм

респект в очередной раз!!! теперь я знаю что мозг не видет даллас. от этого и буду плясать :)

вопрос, мож кто знает. есть инженерник , есть DS1990. программой ibutton прочел номер. забил в софт(забил правильно). в итоге софт не заработал. отсюда вопрос - как разшифровать прогу олтчекер чтобы убидиться что ds в блоке работает? P.S. резистор рядом с DS поставил. массу и дату не перепутал. про олт без далласа в курсе, он работает(спасибо тому кто его сделал). просто хочу сделать олт с привязкой.

посмотрел питерские цены. единичное изготавление да, в районе 3тыс. при учете что 2900 это разработка проекта. Т.е. примерно одну за 3. а десять это 3200. как то так. В схеме с панелькой есть один существенный недостаток... - сама панелька. Если бы схема не была столь простой и односторонней, то я бы ее не делал, а сделал реально на пайке и без панельки.

Спасибо ! естественно без помощи форумчан я бы это не смог сделать! так что Спасибо всем кто в этой теме бывает :) если все работает, но пишется ошибка - блок не олт, то надо проверять контакты 74hc00 . все кроме первых трех. так же контакт 97 от мозга + провод который идет от 74hc00 до SRAM

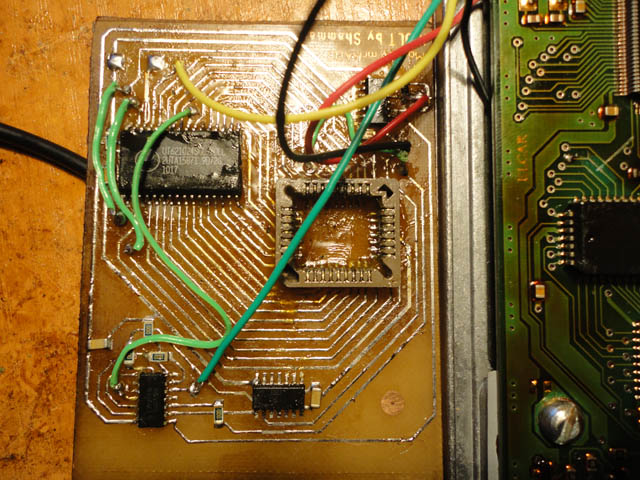

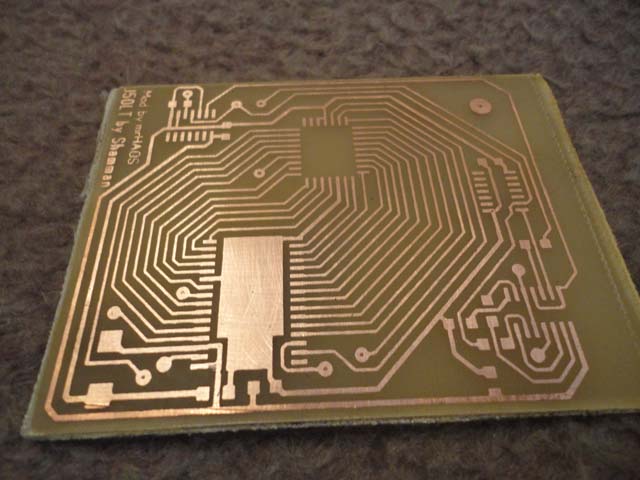

Всем привет! Ну что, можете меня поздравить. случилось ! наконец то он заработал! Краткий отчет: делал по схеме Shamman'a , модификация MrHAOS , выложенная в посте 588 По плате: Использовал лазерный принтер. Пробовал кучу разных бумаг. Обычная бумага вообще не гуд. Самая лучшая плата получилась из глянцевой открытки, печатал поверх картинки даже. На втором месте была плата сделаная из бумажки от наклейки. На третьем месте - пленка для лазерного принтера. Трафил в хлорном железе в течении часа, при учете что травилось все в ведерке от маинеза и стояла в другом ведерке в который я залил кипяток из чайника. Не знаю правильно или нет, но подогретый раствор травит плату до часа, в отличии от холодного раствора который травит часов 7-8. Для снятия тонера , как и для разных очисток использовал средство для снятия лака ( красненкая баночка. Называется - цитирую :сверхмягкая парфюмированная жидкость для снятия лака . без ацетона Nouvelle Etoile) Взял у мамы :) Кстате удивительно, но написано что она без ацетона. Когда я купил такую же но с ацетоном(синяя баночка) смывалось все хуже. Пробовал мыть бензином и Уайт-спиритом. результат хуже + остается белый налет. Лудил дорожки при помощи паяльной пасты Flux TR-RMA. Иначально пользовался флюсом для пайки ЛТИ-120 , но на последних версиях понял что он оставляет слишком много грязи, его надо смывать и т.д. В тоже время на паяльной пасте написано что ее смывать не надо. Очень удобно. Пока собирал плату учился паять. как вы уже поняли до этого опыта в этом деле не было. По данному опыту могу сказать, что резисторы и конденсаторы лучше всего запаивать при помощи строительного фена. фен ставил на 320 градусов. прогревал. далее чуть мазал паяльной пастой и клал резисторы и конденсаторы на месте. Нагревал и они садились ровно по своим посадочным местам. Провобовал ставить панельку при помощи фена, но не зная температуры плавления плассмасы убил панельку, после чего стал паять вручную. Из особенностей.. иногда каким то чудным образом под панелькой появляются микроволоски из олова которые замыкают дорожки. Т.е. после пайки надо прозванивать на контакт и на замыкание с соседними дорожками. Если нет сигнала без надавливания щупа, значит контакта или нет или контакт очень фиговый надо больше припоя. Звонить лучше всего от панельки до Sram чтобы убидиться что дорожки тоже живые. На первых платах некоторые дорожки имели разрывы которые без лупы увидеть было практически нереально. Что касается работоспособности - самый неприятный момент в данной схеме это все же панелька. Вокруг нее и вертятся 90% косяков при сборке. Если мозг вообще не соединяется, то нужно смотреть плюс и минус на плате. приходят ли туда они... Если они не приходят, то микрухи логики не работают и пожтому контакт который мы разъединили в самом мозгу , не приходит на флешку. Если комбиледер вроде пытается установить связь, но пишет что неверный тип контроллера,то значит плюс и минус на плате присутствуют то искать надо в цепи провода который идет от контакта с флешки блока + замыкания между дорожками. Даже если там будет непропай всех остальных контактов(кроме плюса,минуса и контакта который проходит через логику) то мозг будет работать, ведь мы платой разрываем лишь один контакт. Если плюс приходит, минус приходит , и контакт визуально цел, то смотреть надо дорожки и пропайку ножек логики.Для начала проверяем питание и массу прозванивая их на контакты панельки, далее визуально смотрим на 9-13 ножки на 74hc74; 8,9 контакты 74hc04; 1-3 контакты 74hc00 Советую заранее проверить верно ли вы припаяли логику. Я по неумению несколько раз припаивал микрухи кверхногами :) Если все гуд, то мозг должен соединяться и считываться. Если считывается немного корявая прошивка, то скорее всего есть какое то замыкания на дорожках которые идут на флешке. ЕСли ошибка Стирания ФЛеш или записывается не полностью то тоже там же. больше негде. Мозг должен выходить на диагностику. Насколько я понимаю все он это может делать даже если не припаян SRAM. Провода которые в схеме надо вести со стороны микрух, потому что с обратной стороны платы они будут мешать крышки ровно положить панельку. Если мозг прошивается, выходит на связь, но при этом получается Свич то Рам, то косяк или в том что панелька не ровно лежит на флешке(приэтом мозг перешивается, считывается и диагностируется) или косяк в остальных контактах микрухи 74hc00 (другие две микрухи на эти процессы не влияют) или в проводах которые идут от микрухи к sram или непропае ножек sram. Для удобства я использовал две проги Icd , потому что она автоматом связь налаживает. и если icd работает , я пробовал Олдчекер. Олдчекер удобен тем что он позволяет проверить работает ли SRAM. Причем если все ок, то он быстро пишет disconnect и в логах можно увидеть что все ОК. Если он долго ничего не пишет, думает или прыгает на другие порты значит SRAM не работает. у меня косяк был в панельке. т.е. то работает , то нет. При одевании крышки были проблемы, панелька видимо слегка ходила туда сюда и бывало что диагностика есть(три контакта контачат), но Sram не работает(где-то в остальных контактах косяк был) . В финальной стадии я подложил сверху еще одну старыю платы и закрутил крышку . все заработает. Еще момент - если конденсатор 100mF*6V поставить кверхногами, то будет замыкание и при этом напряжение питания на схеме будет меньше 2В. поэтому для простоты сборки я считаю его можно в последнюю очередь ставить. Как впрочем и другие конденсаторы, хотя их удобнее припаивать феном в самом начале сборки схемы.

помню был трсовский с далласом и для прикола запускал его на этом софте. все работало.

вот вот... я и увидел что у меня на плату напряжение не стало подаваться. отпаял вроде начало. если кто-нибудь сможет подсказать как проверить работоспособность логики, буду признателен. ... когда я соберу этот инженерник я целую инструкцию напишу о косяках... опыт накапливается :)

Косяк о котором говорил в прошлом сообщение устранен. новая версия лежит там же http://www.atomic-dm.ru/?page_id=1406

несколько дурацких вопросов: 1. большой конденсатор может греться ? верее должен греться при работе схемы ? 2. при какой температуре дохнет логика и SRAM ? чет мне сдается что логика опять сдохла. 3. те кто делал на панельках , поделитесь инфой - может быть такое что панелька хреново садиться на флешку при учете что визуально все ОК? последнии положительные результаты были: записывалось на 50 % и вылетало с ошибкой. + научился делать достаточно хорошие платы.(наверно с 20 попытки)

должен предупредить - в моей проге есть косяк. иногда(редко) встречается нереальное ЦН. В целом в логах это не играет большой роли... но все же предупредить должен. Косяк уже устранен, обещаю в скором времени выложить версию без данного косяка.

для прикола провел питание и массу на плату. а потом соединил контакт от панельке до флешке что на блоке. тот контакт что на плате мозга разрезан. включил - мозг ответил нормально. сделал вывод - мои косяки не в логике. логика работает и нормально все включает.

мда запарился я с этим инженерником. позавчера делал платы. на разной бумаге и пленке... вчера лучшую версию собирал. собрал... или на связь не выходит или читает пустышку и не записывает. Сменил мозг - эффект тот же. Еще заметил что на плате с тоненькими дорожками эти дорожки быстро отваливаются... если делать с широкими , то возможны сопли и замыкание... хрен знает где золотая середина. делаю очередную плату

дык закажи. допустим на team-rs
