eangald

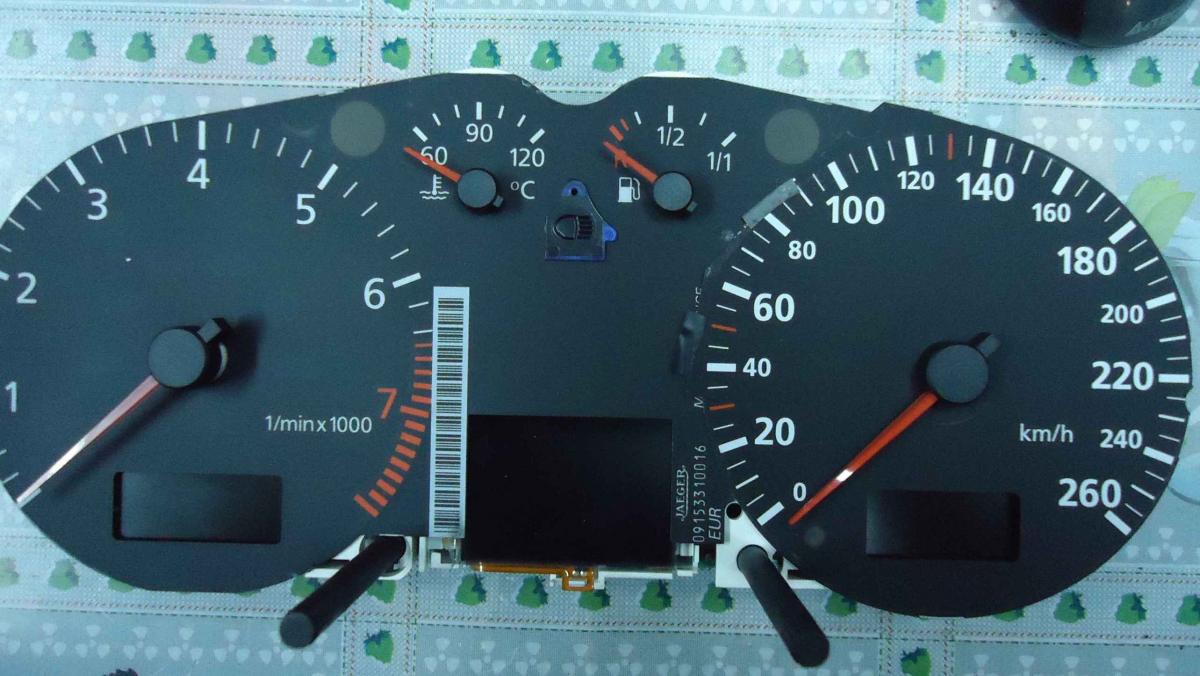

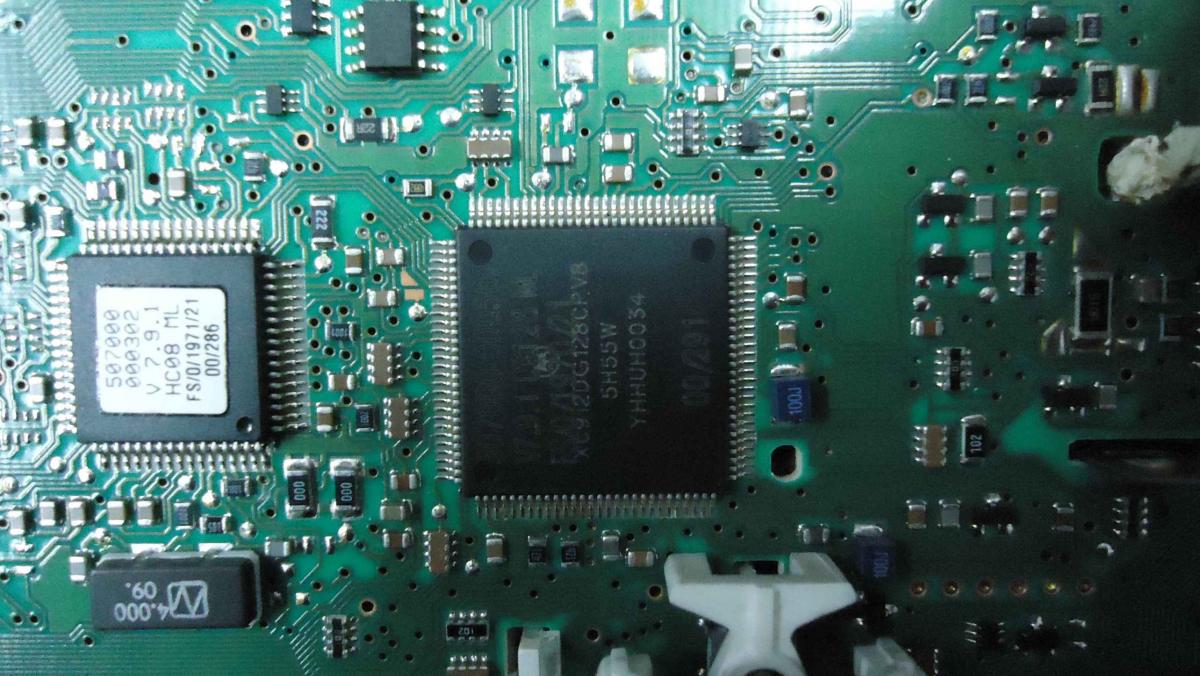

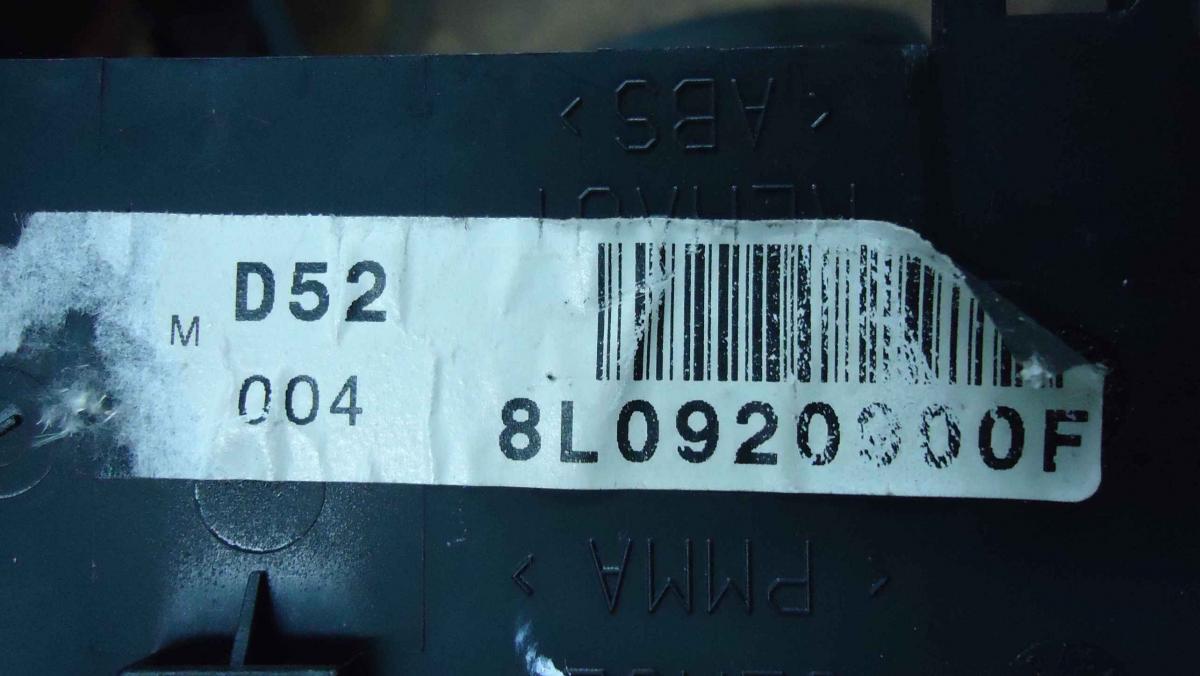

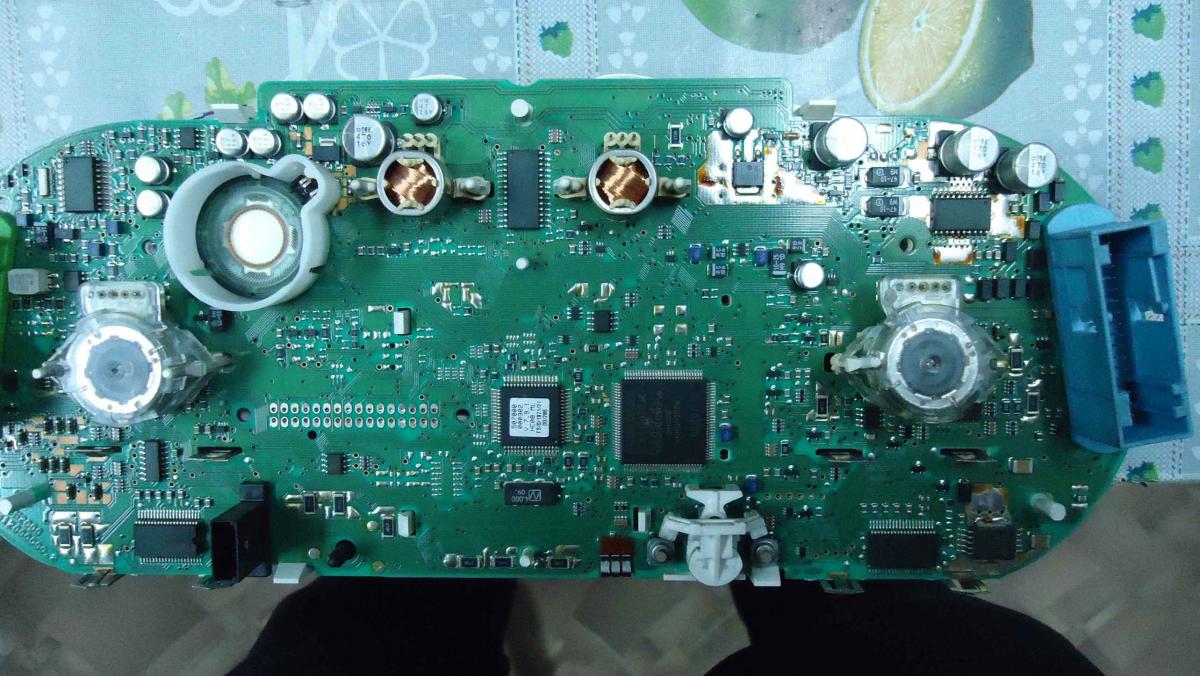

Приборка живет своей жизнью, к тому-же дохлый моторчик тахометра, накладка склеена из двух половинок, в общем полный обморок. Так как ни процессора, ни моторчика у меня нет могу выслать в ремонт.

В моем случае оказался дохлым драйвер катушки зажигания VB326SP. Помог донорский блок.

Прошивки под новый реализ здесь https://yadi.sk/d/cerCHo69fqsLo Под старый здесь https://yadi.sk/d/3lEmbdS3fSWeC А еще лучше скачайте справку там есть все ссылки https://yadi.sk/d/y5rfmk4ifdmTm или https://yadi.sk/d/tSHcMoGhfiS2x

Понял, огромное спасибо. По результатам отпишусь.

Насколько понял микруха мониторит систему зажигания ?

На данном авто катались с дохлым модулем зажигания ( пропуски по 3 цилиндру ). Доездились до того, что авто вообще помер. После установки нового модуля агрегат запускается на 3-5 секунд и глонет. Ошибки по блоку управления двигателем: PP-2000 Скандок В остальных блоках чисто ( не считая дохлых ламп ). В тесте исполнительных механизмов ( искра присутствует на всех цилиндрах ) картина следующая: 1/4 цилиндры: 2/3 цилиндры: Пробовал перекинуть провода на катушке зажигания, то есть с 1/4 на 2/3 и загнал в тест исполнителей - картина не меняется. Проверил проводку от ЭБУ до катушки зажигания на кз, обрыв и под нагрузкой порядка 5 ампер - косяков не выявленно. Снял осциллограммы с катушки ( 1/4 цил. и 2/3 цил.): Так-же придраться не к чему. Вот сейчас в раздумьях куда дальше рыть. Может кто сталкивался с данной неисправностью ?

Авто под замену UEC ( после ДТП ), есть ранее считанный дамп с магнитолы ( Delphi Gruhdig CD30 mp3 ) , есть ли возможность дернуть carpass - согласен на платной основе. 24C32W.rar

Спасибо за помощь, авто уже отдал. Осталось пара косяков - на новой приборке нет индикации ручника и постоянно горит ESP хотя ошибок в системе нет. p.s дампы которые выкладывал выше все с родного авто, кроме дисплея Delphi Grundig C105 GID.

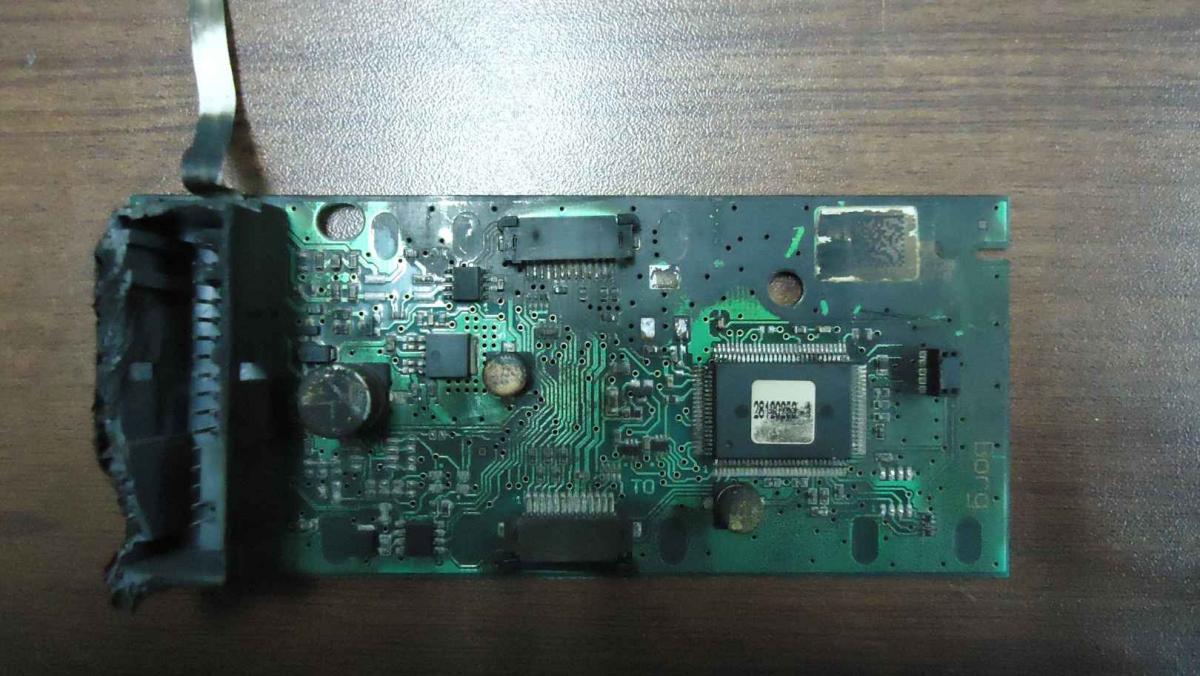

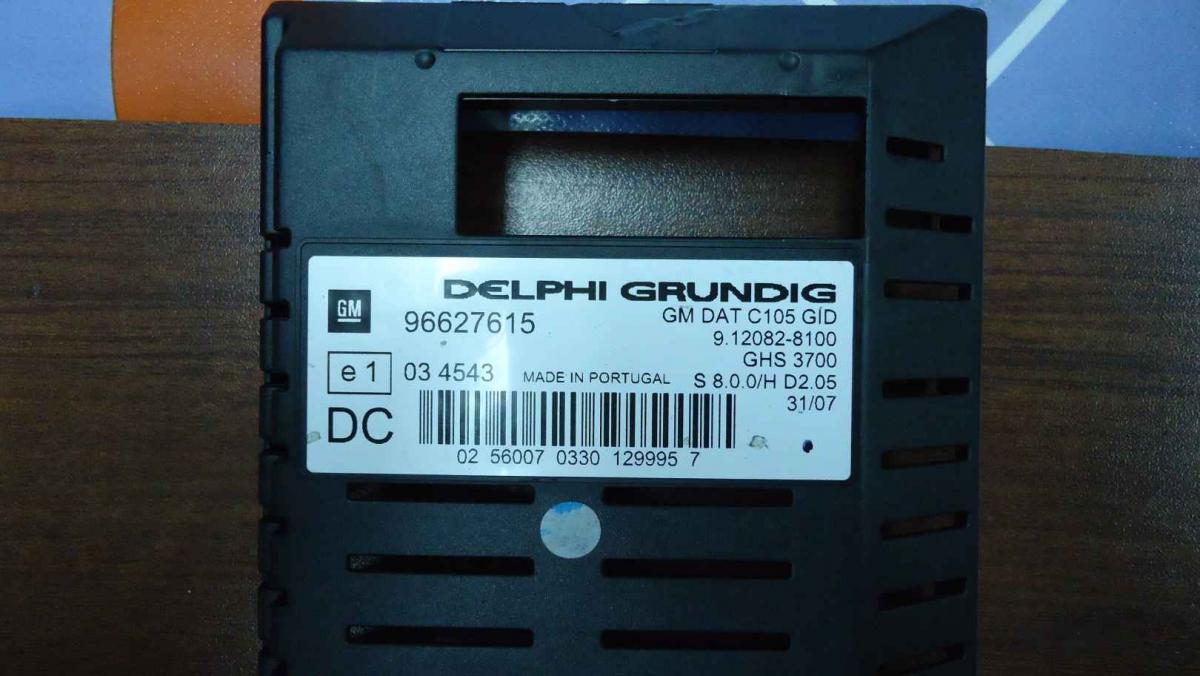

Авто после пожара, пострадали дисплей и приборная доска. Дисплей пострадал больше всех, что осталось видно на фото: Считал 93c56, файл прилагаю. GID_93C56x8bit.rar Огромная просьба помочь с carpass. p.s на всякий случай дампы магнитолы, приборной панели и иммо прилагаю. Carradio_24c32.rar Dashboard_93c86Ax16bit.rar Immobox_95040.rar На замену принесли Delphi Grundig C105 GID. 25080.rar На борту 25080, carpass 8xx5 , если не ошибаюсь ?

Версия 6.16 и к тому же еще русифицированная. Качаем здесь https://yadi.sk/d/5L5E1BWbhyUNq

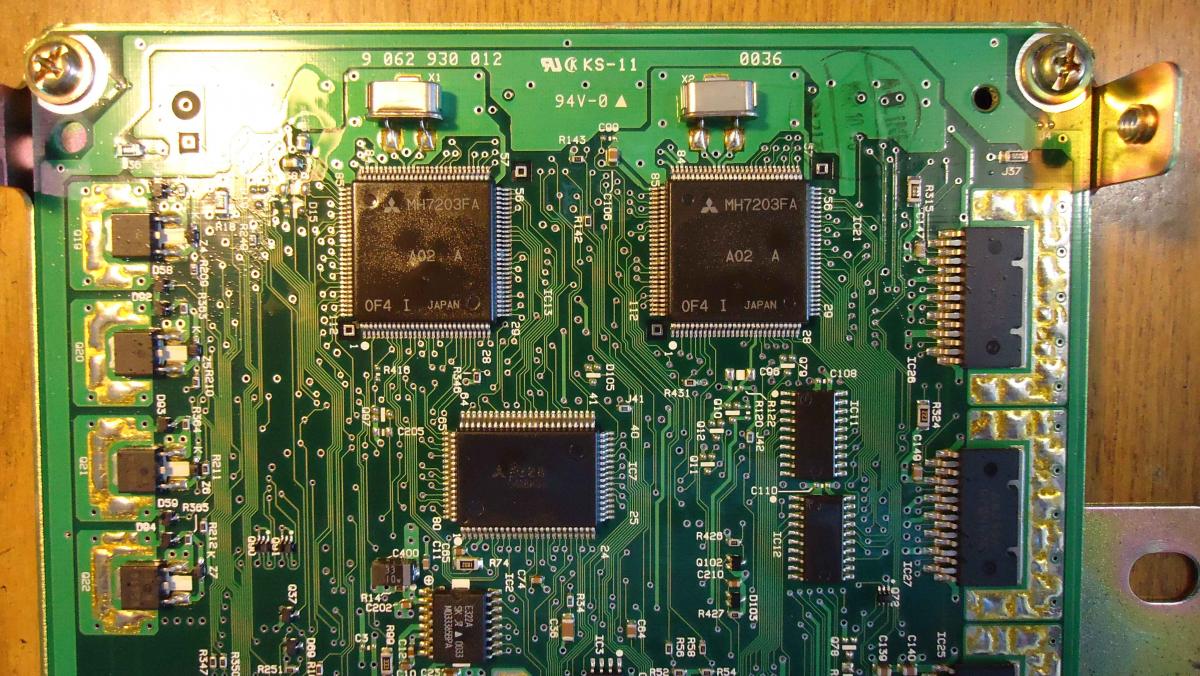

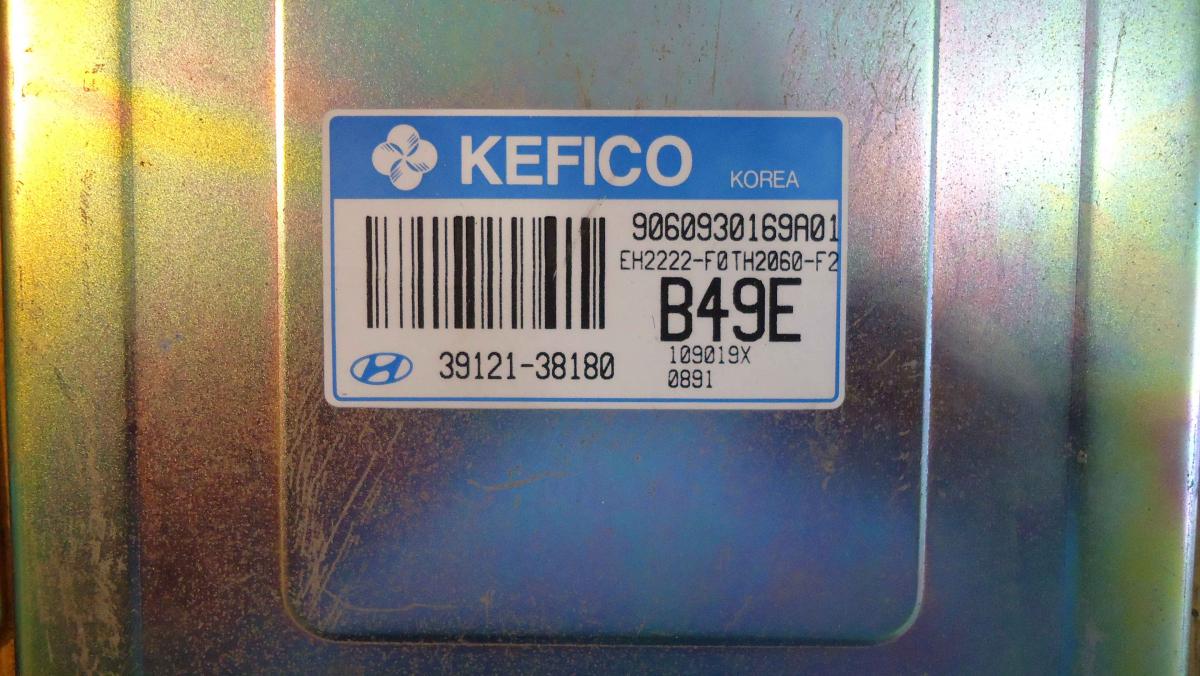

Авто американец, блок Kefico EH2222-F0TH2060-F2, нужно сделать E2 и no EGR. Прошивку пока не читал, так как на борту MH7203FA и лезть туда EcuFlash стремно. Если будет возможность подкорректировать прошивку, то прикуплю MMC Flasher 2. Фото блока прикладываю.

Мужики не ленитесь, в гугле ни кого еще не забанили, вот на всякий случай: http://www.diptrace.com/rus/

Вот плата в DipTrace, а там уже сами экспортируйте в какой вам надо формат. Layout.rar

Пробуйте. Desktop.rar

Плата нового реализа только в Gerber под промышленное изготовление.

Печатку можно найти по ссылке которая в справке. Читайте внимательно , там все есть.

К сожалению у китайцев не смог найти дисплей с поддержкой кириллицы. Можно приобрести здесь http://www.elitan.ru/price/index.php?find=wh2004&delay=-1&mfg=all&seenform=y или здесь http://www.promelec.ru/catalog/409/454/472/0/104062/#104062 . Изменения в программе : 1) Удалил канал измерения давления. 2) Удалил функцию автоматического измерения сопротивления при запуске. 3) Доработал Меню - добавил измерение сопротивления форсунок ( теперь функция запускается в ручную кнопкой " СТАРТ/СТОП " ), режимы " Чистка ", " ЧМ-чистка " и " Работа от внешнего устройства " объеденил в одну группу - теперь " Чистка форсунок ручной режим " => " Чистка плавающей частотой " => " Работа от внешнего устройства ". 4) Добавил функцию отсчета по таймеру в режиме "Тесты проливки форсунок". Установка таймера производиться кнопками "ПЛЮС" и "МИНУС" предварительно до запуска теста. 5) Реализовал плавную регулировку ' Частота" , " Длительность " , " Скважность " импульсов в режимах " Чистка форсунок" и " Кавитация " Подробную справку можно скачать здесь https://yadi.sk/d/tSHcMoGhfiS2x или https://yadi.sk/d/y5rfmk4ifdmTm . Прошивку качаем здесь https://yadi.sk/d/3lEmbdS3fSWeC Не большое видео для ознакомления. http://www.youtube.com/watch?v=peYCahG80Tc

А есть отлом который работает через USB ? Если да то выкладывайте прикрутим.

Да, можно подключить через опто развязку к COM порту.

В архиве. Stend_Injector+Cartest_injector-final_LCD 16x2.rar

Только без поддержки программы Cartest_injector. Stend_Injector_LCD 16x2.rar

Ситуация повторяется с завидным постоянством. Опять пежик 308 и с такой проблемой. Все таки может кто знает как лечиться этот косяк ? Думаю что есть информационное письмо от производителя по устранению данной проблемы.

Добавил возможность работы от внешней программы, в частности Cartest_injector. Так же добавил прошивку для работы с дисплеем не поддерживающим кириллицу. Stend_Injector+Cartest_injector-final_LCD 20x4.rar

Все в архиве img.rar

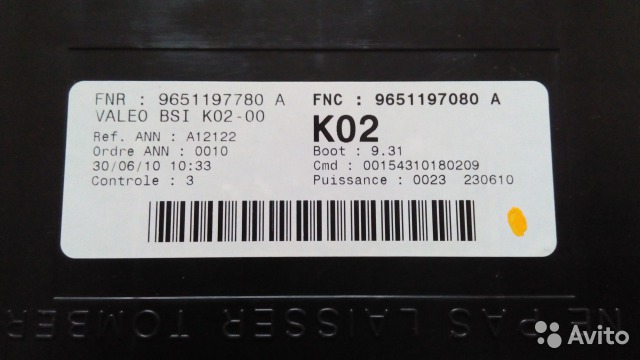

Кто в теме подскажите пожалуйста подойдет такой блок вместо моего утопленника.
