Электронный блок управления двигателя (ЭБУ, ECU или, если точнее, ECM и PCM) является центром,
объединяющим различные подсистемы автомобиля. От корректного функционирования данного блока
зависит «жизнеспособность» всего авто: именно он управляет работой двигателя, чтобы тот выдавал
оптимальную производительность. Поэтому и говорят, что двигатель является сердцем автомобиля, а
ЭБУ — его мозгами.

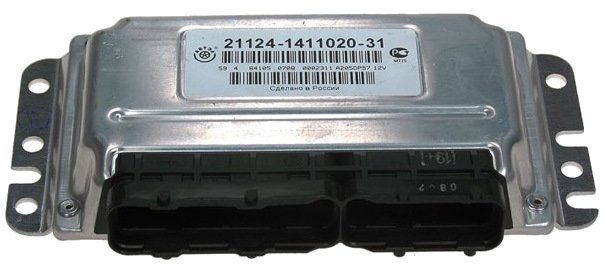

ЭБУ Январь 7.2
Принцип работы ЭБУ
Блок управления представляет собой микросхему с микропроцессором и программным обеспечением. Задача ЭБУ собирать данные, обрабатывать их и отдавать команды исполнительным механизмам.
Как это происходит:
1️⃣ С момента пуска двигателя и до его остановки в ЭБУ поступают показания от датчиков в моторном отсеке, выпускном коллекторе и от других подсистем. Например, по датчику детонации происходит корректировка угла опережения зажигания, по датчику кислорода — корректировка количества впрыскиваемого топлива и т. д.
2️⃣ Программа ЭБУ анализирует полученные данные по заложенным в память картам производительности (топливные карты, карты зажигания, моментные модели и т. п.) и рассчитывает, например, какое количество топлива необходимо впрыснуть при данном режиме работы ДВС.
3️⃣ Затем ЭБУ формирует управляющие команды и передает их на различные исполнительные устройства (форсунки, модуль зажигания, бензонасос, регулятор ХХ, клапан рециркуляции выхлопных газов, клапан продувки адсорбера и др.). В примере с впрыском топлива, ЭБУ передает на форсунки электрический импульс нужной длительности.
Весь этот процесс проходит в режиме реального времени и с учетом большого количества переменных.
Микропрограммы современных ЭБУ можно считывать, перепрограммировать и записывать обратно, подменяя штатную. Это дает возможность вносить значительные изменения в работу всего авто: от отключения определенных систем до установки новых (например, чтобы установить на атмосферный мотор турбокомпрессор так, чтобы ДВС при этом работал корректно).
Неисправности ЭБУ двигателя
Проблемы с блоком обычно принято делить на два типа:
1️⃣ Штатные неисправности.
Неисправности такого рода часто возникают из-за замыкания проводки и выхода из строя датчиков. К этому же типу неисправностей можно отнести недоработку с завода. Например, на некоторых отечественных авто распространены случаи заполнения ЭБУ антифризом из-за неудачного расположения блока в автомобиле.

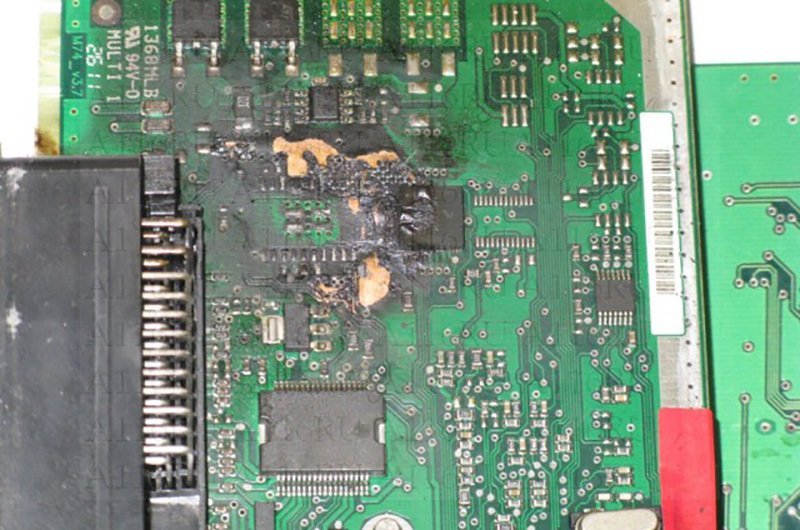

Была такая болячка на Калине, что неудачное расположение ЭБУ часто приводило к попаданию в него антифриза
2️⃣ Неисправности, вызванные внешним вмешательством.
К этому типу относятся неудачные попытки прошить или отремонтировать ЭБУ. Такие неисправности намного серьезней, так как возникают проблемы несвойственные конкретному блоку. Анализ и дефектовка может занять много времени.
Частые причины выхода из строя
• Короткое замыкание соленоидов;
• Трещины на плате, особенно в местах спайки;
• Перегрев блока;
• Коррозия от попадания влаги или техжидкостей, длительного воздействия влажности, перепадов температур (актуально не для всех блоков и автомобилей).
В целом даже несложный с виду ремонт ЭБУ может привести к большим проблемам для автовладельцев. Например, при замене обыкновенного транзистора, который вышел из строя, можно случайно или по неопытности установить транзистор не того типа, что приведет к перегреву других элементов платы. Обычно это влечет за собой выход из строя процессора и блока в целом.

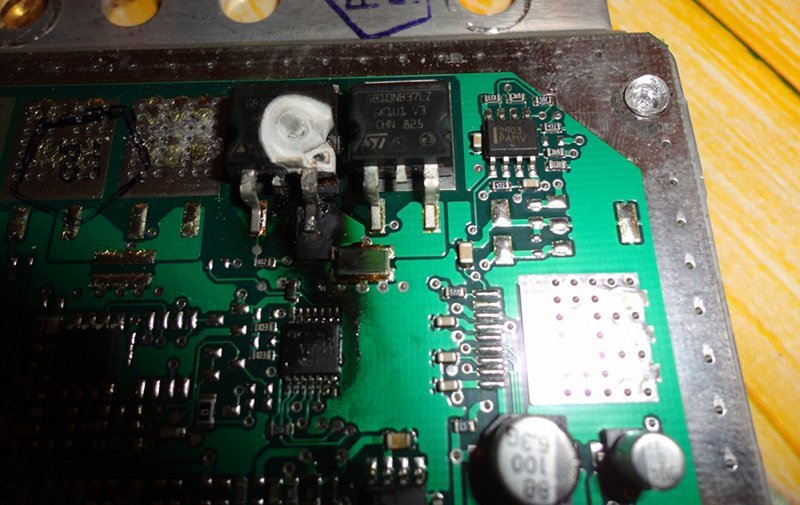

Сгоревший транзистор на контроллере Автэл М73
Также мастера, берущиеся за работу по ремонту блоков управления и не имеющие достаточного опыта и умения работы с нежной электроникой, в процессе пайки могут перегреть элементы или неверно их установить.
Признаки возможных проблем с ЭБУ
Что может указывать на неисправность блока двигателя:
• загорелся Check Engine,
• проблемы с зажиганием, пропуски,
• двигатель глохнет после запуска, вообще не заводится, троит,
• неадекватное поведение при нажатии педали газа,
• произвольные включения системы охлаждения мотора.
Более явные симптомы можно определить диагностическим оборудованием: например, если появились нестираемые ошибки, перестали поступать данные от датчиков или связь с блоком вообще отсутствует.

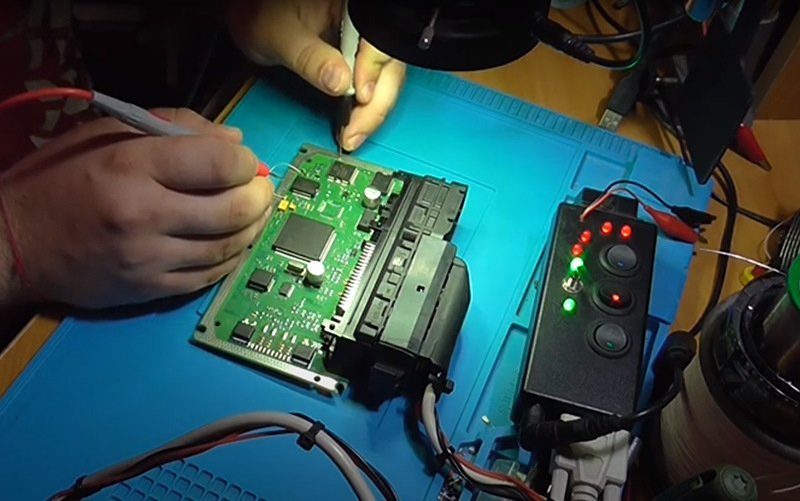

Как делают ремонт ЭБУ
Как указали выше, по одним только симптомам точно установить поломку блока нельзя. Поэтому перед ремонтом обязательно проводится диагностика ЭБУ, других блоков, систем и датчиков, проверка проводки. Когда точно установлено, что причина в ЭБУ и она носит не программный характер, производится ремонт:
1️⃣ Снятие блока, прозвонка контактов.
2️⃣ Вскрытие и внешний осмотр платы для обнаружения физических неисправностей: обрывы, поврежденные детали и т. д.
3️⃣ Замена поврежденных элементов, восстановление пайки, дорожек и др. подобные работы.
4️⃣ Замеры напряжения, диагностика.
5️⃣ Сборка и герметизация.
Если проблема по программной части, разборка блока может и не потребоваться. В некоторых случаях помогает прошивка ЭБУ. Но в любом случае точную причину можно обнаружить только после качественной диагностики и проверки осциллографом.
