вадимк

Не-не...Там еще один есть.В0505S - 1W 4-ногий. 12+5=17в делает.Не считая дизельгенератора,UPS-a,БП ноутбука...

Проблему решил.Стал осциллом на питание и прозрел.На ХХ по 5в идет помеха от преобразователя 5в(USB)-12в.Что сделал:Отрезал преобразователь от 5в.Убрал LDO (12-5).Бросил перемычку с 5в USB на выход LDO.Подключил внешнее питание(без него ругается программа).Не стал разбираться ,на какой порт приходит сигнал.Все сразу заработало.Подключил обратно преобразователь.Отключил внешнее питание.Опять проверил осциллом питание.При любом обращении к микросхеме идет просадка (уже без помехи).Поменял конденсатор после преобразователя 12в с 220 на 1200мкФ.Поставил по +5в с USB тантал на 100мкФ.Стало значительно лучше.Вот я не понял логику преобразования 5в в 12в и потом опять в 5в.Получаем "грелку".Не замерял потребление адаптера до переделки и после.Думаю,что он под 100мА и потребляет.Так что на USB 1.1 у меня вис только по помехе.От него у меня работает вай-фай внешний и потребляет под 500мА.Буду тренироваться на кроликах(микрухи).Тут ведь обещают не стабильное считывание и запись.Благо этого добра достаточное кол-во.Если кого обидел - извиняйте!

Не нужно давать "пионерские советы".Вчера не было времени проверить на другом буке.Сегодня подключил на другой и на USB 1.1 программатор запустился нормально.Тут не понятная ситуация:Все доступное оборудование работает,а xprog нет.Ноут старый Dell inspiron 2650.Может есть глюк чипсета.Последнее обновление от 2001 г.Тут засада в следующем:Если работать от карты USB 2.0 ,то можно уложить дамп.Т.к. у нее мах по току 100мА.Про внешнее питания я знаю.

У меня такая проблема:Есть ноут делл.Два USB1.1 и карта PCMCI USB2.0.Винда ХР про лицензионная со всеми обновами(до последнего ).Приобрел китайса xprog-m.Поставил софт.Включил в усб1.1 (доступно 500мА).Адаптер и прога подружились.Нашел пару микрух памяти.Пытаюсь прочитать без микрух.Ругается на отсутствие микросхемы по ногам.Устанавливаю микросхему в панельку.Даю команду читать.В результате загорается красный светодиод и прога ругается на микруху.В общем плясал вокруг всего этого два часа.Успел поставить свежие дрова,прописать в ФТ усб1.1,переставить программу,поменять проц,попробовать с другими микрухами,подключить другие кабеля.Ничче не получается...По безнадеге включаю в усб 2.0(доступно 100мА).Перегрузка карты.Вынимаю адаптер мыши из этой же карты.Адаптер обнаружился.Запускаю...и не верю!Работает!Вот хочу поинтересоваться:Из-за чего программатор не работает (у меня?) на усб1.1?Пробовал на версии 5.0 и 5.4.5.

Так вот я и подозреваю,что собака ресетит проц.Нужно ее ресетить 16-м.А то долго придется с паяльником вокруг бегать.

Из адаптера - этот сигнал идет через транзистор.Открытый коллектор.Вопрос куда?У меня есть подопытный кролик.ЭБУ MEC-37-770.Я на нем тренировался.Так вот:у меня не совпадал мануал с платой.Если с 1 и 20 пином все понятно,то с 16 пришлось поплясать.Как то так.

У меня всегда возникает вопрос по 16 контакту.Это,я так понимаю,сигнал .который "глушит" вачдог?8-я нога микросхемы (которая справа от проца) соединена с точкой №16 на плате?

ЭБУ подключать не нужно.Просто в проге выбрать мицик и сказать "идентификация".Пока опрашивает - мерить напряжения.

Да не обращай на дроссель внимания!Поменяй резисторы и все!ЗЫ:И личку почисть.

На твоей микросхема с другой стороны.

Не совсем так.В некоторых случаях проц анализирует через АЦП уровень напряжения.Если в программе есть "порог",то он не выйдет на "режим" и запретит операции.В качестве примера:ЭБУ от "ланоса" - работает от 6,3в.Эбу Я72+ не работает от 11в.(через диагностику).Ну ,а поднять выходное напряжение - соединить перемычкой на LM2576 2-ю и 4-ю ноги.Получится : что подали,то и получили.ЗЫ:Если влом переделать по схемам/руководствам...

Нужно подключить на провод питания хотя бы тестер.При работе с ST10 идет пять попыток установки связи с изменением скорости.Адаптер соответственно включает и выключает питание при каждой попытке.Т.е.на красном проводе напряжение должно изменяться от 0в. до 14в.Если на проводе не будет 14в (например 7в.), то связь не установится.

Сегодня пришла пиасинька.Такая же ,как на фото.Только перемычки не было.Я ее доработал.Дай ,думаю,проверю...У меня лежал ЭБУ sim2k - d160 от епики с припаянным шлейфом BDM. Запускаю ... Эбу не найден...Включаю свою - все работает.Давай щупать осцилом - нет питания на 1-й ноге 245-й.Собственно я питание с ЭБУ и не брал.На моем есть(?),а на этом нет.Ну я и поставил диод с 3.3в на 1-ю ножку...Включил...Комп вырубил USB и выругался на превышение тока.И тут меня осенило!В моей идет нумерация шлейфа(ов) через Ж. Там ,где красный провод - это №20.В свежем адаптере "юйты" исправили ошибку и сделали разводку правильно.Т.е.нужно,как минимум,проверять любой "свежий" адаптер на соответствие маркировки контактов.ЗЫ:Ну а в общем - адаптер работает.Прочитал в качестве теста пару ЭБУ.

Визуальная таблица: проц - 245а - 20 - и контактный разьем.В модификациях может отличаться зеркально микросхемами(1-2-3) (3-2-1). 245A.rar

Вот здесь есть схема.Единственное ,что я на ней не обозначил самовосстанавливающиеся предохранители. Светлокоричневые прямоугольнички с ножками.Питание до 16в ,я думаю,не сложно будет поправить. http://www.auto-bk.r...um/topic/47217/

И чтение...Там же русским языком написано(по англицки).

Вот 16-й контакт шлейфа на 8-ю ногу микрухи.ЗЫ:Если это по субару,то я не уверен...

Не...На 1-й пин шлейфа подключается напряжение,которым запитывается проц ЭБУ.Я не знаю и не могу проверить это напряжение т.к.сейчас нет ЭБУ под рукой.Это напряжение приходит на ножку питания порт "А" 74LJ245A.Я просто думаю,что возможно оно должно быть 3.3в.

На проце каком?В адаптере буфер LJ245A питается от 3.3в.Я так понимаю,что питание из ЭБУ 5в накладывается на 3.3в.?Там (в адаптере),конечно стоят резисторы,но это не есть хорошо.ЗЫ:Раззул глаза...Да.В даташит двойное питание.Порт А и В запитываются раздельно.У меня сейчас нет ЭБУ,что бы проверить уровни на проце.Если там 3.3в,то и на 1-ю ногу шлейфа нужно подать такое же напряжение. Nissan_2plug_short_var1.pdf

Вот набросал схемку по питанию (12в и 16в).Микруху мс34063 изобразил структурно.Так же в схемке (edit) доработка без преобразователя.

Нет.Я говорю вот про эту микруху.И с напряжениями что то ты напутал.Питание 3.3в.ЗЫ:А где масса ЭБУ связанная с адаптером?

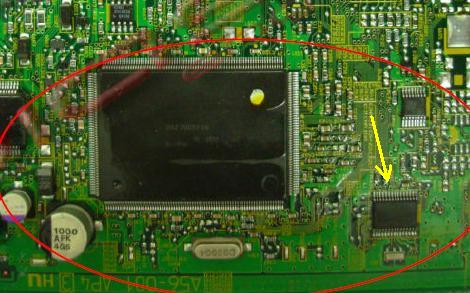

На проц вроде бы должно 3.3в...Не?Ну и доработать питание до 12в- 13в.У меня появился ЭБУ от альмеры.Я решил его помучить.В мануале точно такой платы у меня не было.По аналогии подключил все,кроме контакта №16.Не помю где,просил помощи.Был дан ответ что то вроде №ххх проца.В реалии это не так.Обнаружил,что это 8-я нога микросхемы, которая рядом с процом на картинке справа внизу(как по мне,то это внешняя "сторожевая собака").После удачного чтения\записи сделал товарищу примеру Е2.Там тоже на 8-ю ногу.Ну и хочу обратить внимание на мой пост №294.ИМХО - это оно.И вот еще.В моей пиасини я поменял N-P-N транзисторы(правда для к-лайн) т.к.они не закрывались!просто поменял на полевички 7002.Я не изучал 16-й выход адаптера.Может там что-то не так.

Слушай!А че ты отпаял!?Там добавить нужно...Ты оставил только 16-й пин? ЗЫ:пост №160.Распин шлейфа.

10в - нужно доработать адаптер.Ну и по SHxxxx - что то много проблем по вылазило за последние дни...За это отвечает связка проц - хх245-ЭБУ.Это три микрухи,которые к 20-и пиновому разьему.Скорее всего сэкономили на них.Маркировка на них какая?Лучше фото в студию в хорошем качестве.Партия адаптеров однако...

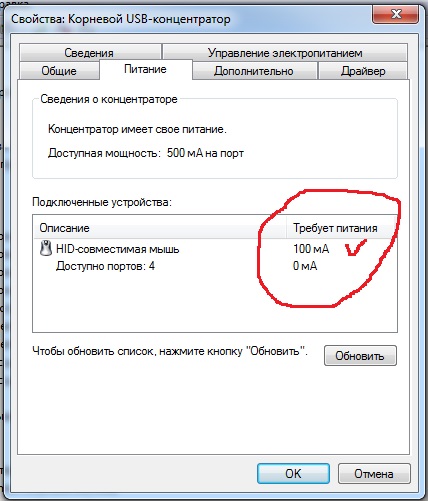

Так для FTDI питания достаточно.Он ведь определяется.Проц с обвязкой,наверное,не запускается.Со шнурами часто встречал проблемы.Мне нужно было вай-фай адаптер на балкон вытащить.Через удлинитель 3м.Собрал из двух по 1.5м.Подобрал эксперементально.Благо этого добра в достаточном количестве(у меня).Ну и можно оценить "прожорливость" конкретного экземпляра оборудования.Например:
