Фактический так и сделано. Тока микруху ни куда не двигал а тока лапы в воздухе висят и к ним проводками припаяно.

Andrey , а по подробней можно?

И каким макаром на lm-ке Chip Select на 3 пине организовать? На выходе пин 6 К линии нет импульсов- сдохла микра. Не зря буржуй сразу новые при переделке ставят. Есть 9243 но из за 3 пина не подойдет. Придется заказывать. Кроилово всегда приводит к попадалову. Но с китаезами не прокатывает. Фото плат со всех сторон не выкладывают.

Пробовал диагностику Киа рио 2014г. 1.4л. и калину. Не видит авто.

Посмотрел на плату v. 5.0 и тихенько так офигиваю. К лайн на 9142 тихо убили и вкорячили на транзисторах. L -лиайн на второй 9142 тоже отрезан. На обоих микросхемах пин6 и7 соеденены! Ни каких там подтягивающих резиков 510 ом на 6пин к линии , а так- вместе с питанием Vbat ! Не совсем понятно с пин 8RX. На фотках тяжко дорожки разглядеть. На зеленых платах дорожки виднее. Пока так пере делаю.

50% моих мытарств позади. Благодаря dr.billy всё установилось - активировалось. Обновил прошивку.Осталось подружить с WOWой переделать плату.

Устанавливал с CD диска продована по видео инструкции

Коллеги! Где можно активировать Delphi 2014.3 ? По предложенным адресам dr.billy молчат больше суток.

Схема Вадима .

Промеряю-дорабатываю блок. Заменил только R32 на 22к. Питание 14в. На красном-12.5в. На желтом 13.5в. Как проверить 5в. на 1 красном проводе 20 пинового шлейфа? Интересный калькулятор для 33063. Номинал R43 и индуктивность L2 и емкость C33 зависит от выходного тока. Для бут достаточно 16в. и 10ма. Выпаяю и про мерю индуктивность L2 и C33 чтоб расчитать номинал R43 на ток с запасом 20ма. Надеюсь , что не придется городить бутерброт на 0.22 ома.

Тут понадобился переходник для грузовиков . По идее внутри должон быть стабилизатор 24\12 в. А звонится 1в 1 .

Блок пока в руках не держал. У коллеги беха х3 2л. е83. Проблема с сажей. По пробую считать по обд. Писать без варианов-в буте.

C EDC17CP02 работает или нет?

никиянепонялсщеснослово. Может кто переведёт?

Ну может быть открыть отдельную тему по доработке ,во становлению и обновлению. Здесь оставить только по работе с блоками.А то всё в одной куче.

Картинки с выхода разъемов OBD без подключенного эбу.Режим идентификации сириус d32. Может разница в подтягивающих резисторах.

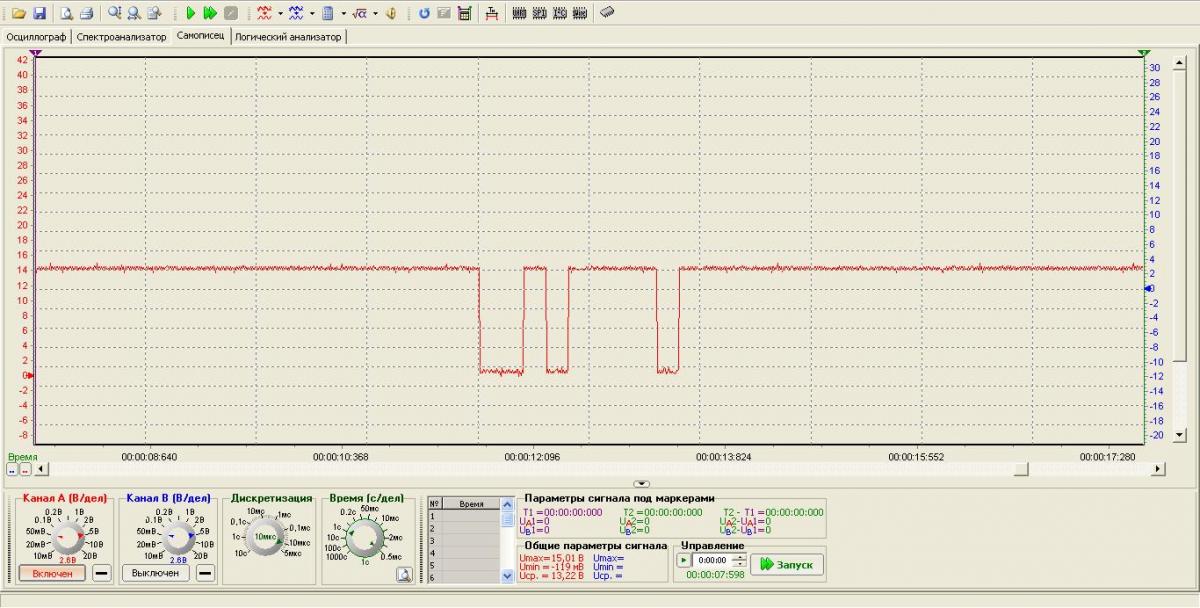

Опробовал на ларгусе , которого ранее прошил первой галей. Иденты не прочла. Сравнил осцилкой импульсы по К-лин . По уровню одинаковые. Осталось только самописцем сравнить.

Лёд тронулся....

Не понял , а что залил то?

U5-11.8v U6-6.5v R-4.9v D-4.56v

z18xer

Ну , если опель вектру с прочтёт без вылета на 87% и то мясо. Вечерком проверю. Попробуй вот так

Победил всё таки. Осталось пробовать.

Я специально из USB/COM адаптора убрал микруху MAX C78091 ,на фотках видно. Оставил только PL2303 и проволочками прокинул до DB9 разъема сигналы RX/TX. Завтра осциллографом посмотрю уровни. А что? дрова с архива не прокатили?

А я так сделал PL2303 pin1txd-DB9pin3 , pin5 rxd-DB9pin2 и если подключаю PL rx-tx gall и PL tx-rx gall то и иденты не читает
