meg 17.9.12 распиновка

[Толя]

доброго времени, нужна распиновка эбу meg17.9.12, или схема hyundai accent 2013, акпп. нет питания на соленоиды

[тас]

1 час назад, Толя сказал:

доброго времени, нужна распиновка эбу meg17.9.12, или схема hyundai accent 2013, акпп. нет питания на соленоиды

оно ?

2.Принципиальные схемы.part1.rar

Изменено 14 ноября, 2022 пользователем тас

[тас]

вторая часть

2.Принципиальные схемы.part2.rar

[Толя]

спасибо, вроде похоже, только фишка на соленоиды вроде бы 18 pin, посмотрю чуть позже. а тут 10

[тас]

1 час назад, Толя сказал:

спасибо, вроде похоже, только фишка на соленоиды вроде бы 18 pin, посмотрю чуть позже. а тут 10

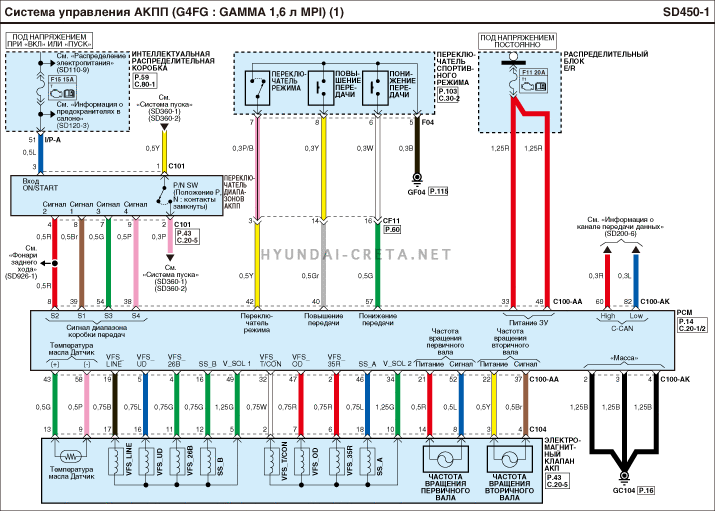

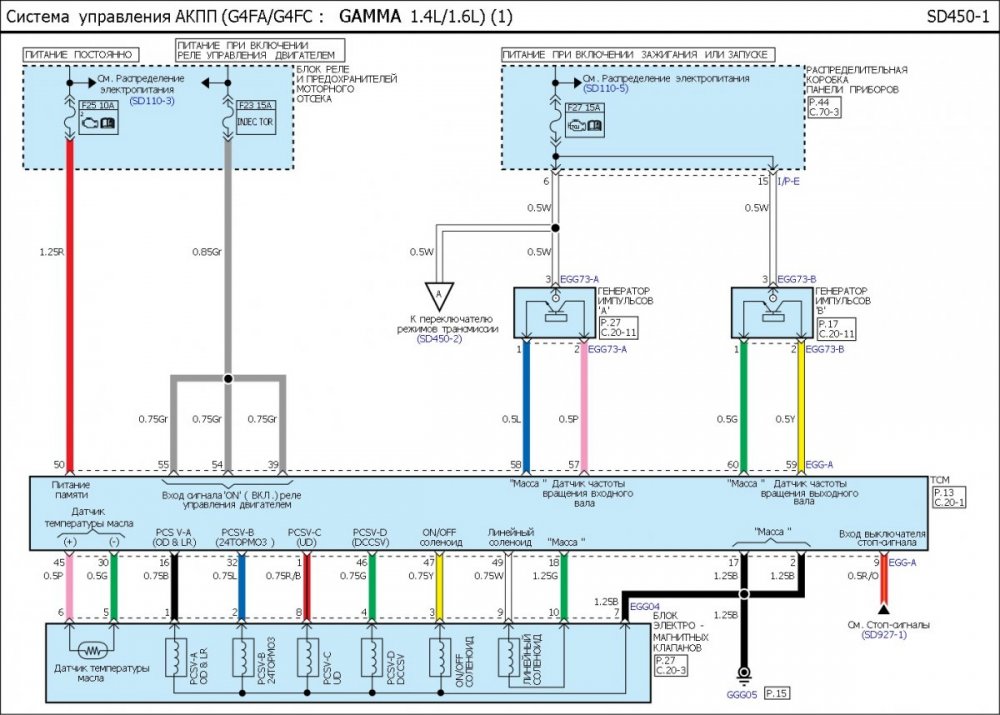

для 10 и 18 пин для креты , укажите тип двс )))

1

Изменено 14 ноября, 2022 пользователем тас

[тас]

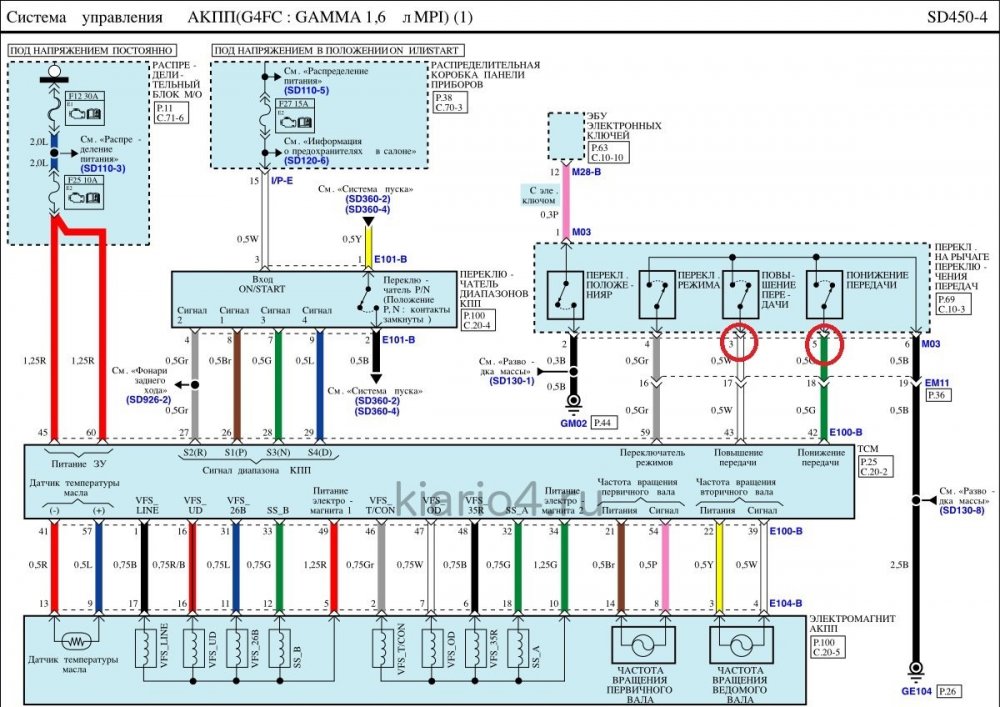

вот оно ?

[Толя]

2 часа назад, тас сказал:

вот оно ?

да, оно

[Толя]

2 часа назад, тас сказал:

вот оно ?

да, оно

[Толя]

если есть полная схема с такой акпп, можно скинуть?

[тас]

29 минут назад, Толя сказал:

если есть полная схема с такой акпп, можно скинуть?

чем эта не устраивает ?



[Толя]

если есть полная схема с такой акпп, можно скинуть?

[тас]

Только что, Толя сказал:

если есть полная схема с такой акпп, можно скинуть?

все что есть )))

[Толя]

спасибо за помощь, на выходе драйвера питания солиноидов 2.5 в, vn5012ak, буду менять, сообщу о результате.

[тас]

7 минут назад, Толя сказал:

спасибо за помощь, на выходе драйвера питания солиноидов 2.5 в, vn5012ak, буду менять, сообщу о результате.

я понял что кроится за словом  полная - "это схема электрическая принципиальная блока"  это нужно ? если это ,то схем не встречал ,производитель еще выложил

Изменено 14 ноября, 2022 пользователем тас

[Толя]

нет же, я думал питание на блоке пропало, а тут то на питании драйвера есть, это уже когда блок открыл

[тас]

3 минуты назад, Толя сказал:

нет же, я думал питание на блоке пропало, а тут то на питании драйвера есть, это уже когда блок открыл

вот это есть

vn5012ak-e.pdf

[Толя]

разобрался, там 8 соленоидов, 4 в обрыве, и проц не даёт на них питание, а по ошибке нет опорного на акпп, повесил 8 резисторов, все ок, в коробке походу обрыв. ещё раз спасибо!

[Zews 23]

8 соленоидов в АТ 6ст...  тип блока указывать точно надо... не бывает MEG17.9.12 для 6ст АТ, только для 4ст АТ....  блок либо MEG17.9.13, либо MEG17.9.21...  возможен ещё MEDG17.9.8....  но однохренственно полюбому управляет 6ст АТ у кияхундая с моторами 1.4-1.6, BGAшный SHхххх...

Изменено 14 ноября, 2022 пользователем Zews 23

[Толя]

8 часов назад, Zews 23 сказал:

8 соленоидов в АТ 6ст...  тип блока указывать точно надо... не бывает MEG17.9.12 для 6ст АТ, только для 4ст АТ....  блок либо MEG17.9.13, либо MEG17.9.21...  возможен ещё MEDG17.9.8....  но однохренственно полюбому управляет 6ст АТ у кияхундая с моторами 1.4-1.6, BGAшный SHхххх...

да, все верно вы сказали 17.9.13, я не правильно указал, управляет bgaшный r5f......
