Намотка спидометров


Рекомендуемые сообщения

Всем привет!!! Подскажите, пожалуйста, как сделать моталку для спидометра ВАЗ 2110 2004 года с узким окошком, чтобы скорость была 150-200 км/ч

Почитай тему сначала! Там все есть. А на ВАЗах неважно какая панель, все мотаются одинаково. А именно твою панель можно разогнать почти до 6000км/ч :D

Ссылка на комментарий
Поделиться на другие сайты

Собрал схему от ALEX , с первого поста вторую - на КР 1008 ВИ1. Может кто нибудь сказать точки подлючения на CAMRY 40 . Пробывал к передним колесам ABS ,в двигательном отсеке , две витых пары черные и белые . Массы нет на обоих , поэтому подключал через разделительные конденсаторы и к белым и к черным, почему то непошло . Может еще что то . Может надо на четыре ? Или есть вариант подключить прямо к щитку ?

Есть у кого нибудь Точки щитка ?

Ссылка на комментарий
Поделиться на другие сайты

Идет с одного правого, а цвета проводов ты неправильно вызвонил и еще коробка автомат или механика? то-же есть разница как мотать в зависимости от коробки



Профиль заполняем

Изменено пользователем Slavik k
Ссылка на комментарий
Поделиться на другие сайты

Коробка АВТОМАТ.

Если уж к одному , надо ли ставить разделительный конденсатор ?

Провода вродебы они , Залазил под машину , вроде бы они ( а может правда не они ) . Времени мало дают Воделе.

Не подскажите какие провода на правом колесе ?

Ссылка на комментарий
Поделиться на другие сайты

Коробка АВТОМАТ.

Если уж к одному , надо ли ставить разделительный конденсатор ?

Провода вродебы они , Залазил под машину , вроде бы они ( а может правда не они ) . Времени мало дают Воделе.

Не подскажите какие провода на правом колесе ?

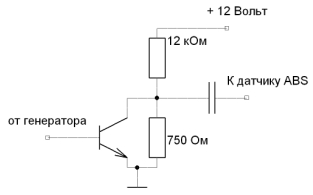

Я всегда делал через транзистор кт 3102, иногда требует все 4 колеса а иногда и одного достаточно ! всё зависит только от комплектации авто! провода всё верно витые пары я цеплялся прям у блока АВС!кондёр 0.1 мкф единственное сигнал с генератора пусти через резюк 3.3ком!Если будет требовать 4 колеса то транзистора и одного хватит а сигнал на каждое колесо пускаеш через кондюки!


Изменено пользователем bold36
Ссылка на комментарий
Поделиться на другие сайты

KAMRY 40

1KHZ с конденсатором 4.7мкф переднее правое колесо синий с розовым сигнал на розовом для автомата включить D и выключить , едут все без проблемм с одного колеса никаких четырех колес и плавного подьема, ген простой на NE555 на выходе с третьей лапы через кондер на датчик :closed:

Ссылка на комментарий
Поделиться на другие сайты

Оказывается на нашем форуме нельзя выражать благодарность .

Нарушу правило.

Огромное спосибо всем откликнувшимся !!!!

В понедедьник буду пробывать , отпишусь.

Ссылка на комментарий
Поделиться на другие сайты

KAMRY 40

1KHZ с конденсатором 4.7мкф переднее правое колесо синий с розовым сигнал на розовом для автомата включить D и выключить , едут все без проблемм с одного колеса никаких четырех колес и плавного подьема, ген простой на NE555 на выходе с третьей лапы через кондер на датчик :closed:

Всё зависит от комплектации авто!И ни кто не говорит о плавном поднятии частоты!

Ссылка на комментарий
Поделиться на другие сайты

Здравствуйте,

Никто не встречал схему намотки одометра для простых систем (датчик холла) возможно на PICе но с включением не от кнопки, а от множественного включения зажигания (питания устройства).

Устройство одно время продавали в Москве.


Ссылка на комментарий
Поделиться на другие сайты

Здравствуйте,

Никто не встречал схему намотки одометра для простых систем (датчик холла) возможно на PICе но с включением не от кнопки, а от множественного включения зажигания (питания устройства).

Устройство одно время продавали в Москве.

на pic есть на форуме посмотри внимательней!

Ссылка на комментарий
Поделиться на другие сайты

Доброго дня всем. Скажите кто собирал выложеные здесь схемы и прошивки ген. на PIC - они рабочие? Я собирал, не пошла схема выложеная UAN. Схема с транзисторной коммутацией пошла, но перестройка частоты ген. очень быстрая, практически невозможно установить нужную чстоту. Может я делаю, что-то не так, подскажите.

Ссылка на комментарий
Поделиться на другие сайты

Доброго дня всем. Скажите кто собирал выложеные здесь схемы и прошивки ген. на PIC - они рабочие? Я собирал, не пошла схема выложеная UAN. Схема с транзисторной коммутацией пошла, но перестройка частоты ген. очень быстрая, практически невозможно установить нужную чстоту. Может я делаю, что-то не так, подскажите.



Схема рабочая и прошивка для PIC - работала с Вазовской панелью .

Ссылка на комментарий
Поделиться на другие сайты

Схема рабочая и прошивка для PIC - работала с Вазовской панелью .

Здесь выложено три прошивы и все немного отличаются, выложи ту, которая 100% рабочяя. Скажи чем шъеш, может какие особенности прошивания Кстати схема с паяльника (здесь она в формате Proteus)отличается от схемы , выложеной UAN? , посему, скажите какая счхема и пршива рабочие. Спасибо.

Ссылка на комментарий
Поделиться на другие сайты

Здесь выложено три прошивы и все немного отличаются, выложи ту, которая 100% рабочяя. Скажи чем шъеш, может какие особенности прошивания Кстати схема с паяльника (здесь она в формате Proteus)отличается от схемы , выложеной UAN? , посему, скажите какая счхема и пршива рабочие. Спасибо.



Из 11 поста.

Ссылка на комментарий
Поделиться на другие сайты

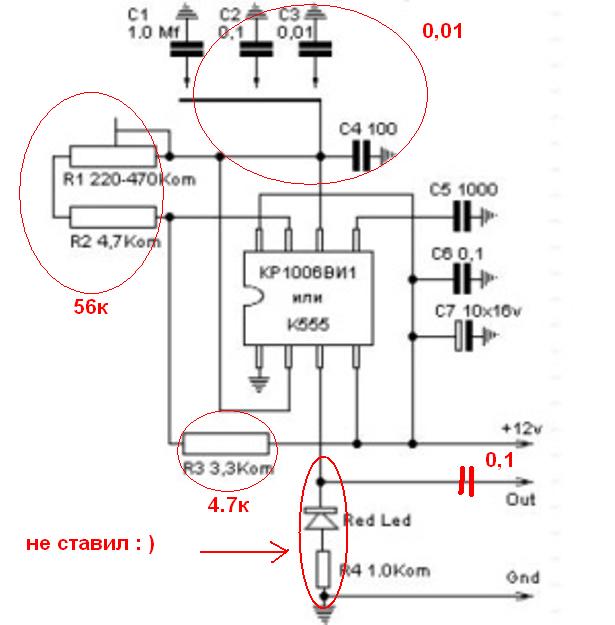

Как обещал .

Всё получилось ,

Подкоректированую схему, конкретно под CAMRY 40 , прикладываю.

1200 Hz = 235-240 км/ч


Ссылка на комментарий
Поделиться на другие сайты

Максимальную скорость ставить нежелательно т.к. после 250 стоит ограничитель и стрелка падает

Ссылка на комментарий
Поделиться на другие сайты

Кто нибудь делал тойоту авенсис 2008г.?У меня пошла только с плавным набором частоты!Коробка механика!Кто как делает?

Ссылка на комментарий
Поделиться на другие сайты

а чем мотать если стоит 5вольтовый датчик скорости?

АЗ-1 можно доработать?

Генератор на ле5 питаешь через 5ти вольтовый стабилизатор например на крен!А вообще нада форму сигнала посмотреть,которая на приборку идёт!

Изменено пользователем bold36
Ссылка на комментарий
Поделиться на другие сайты

а чем мотать если стоит 5вольтовый датчик скорости?

АЗ-1 можно доработать?

Если импульс отрицательной полярности(например моталка на NE555 и т.п.) то не надо стабилизаторов.

А если положительной К561ЛА7, ЛЕ и т.п. то надо или ставить транзюк.

В АЗ-1 как раз и стоит NE555 так что ничего не надо дорабатывать!

Он подходит ко всем ДС кроме индуктивных.

Ссылка на комментарий
