Схемы Адаптеров

[Velc]

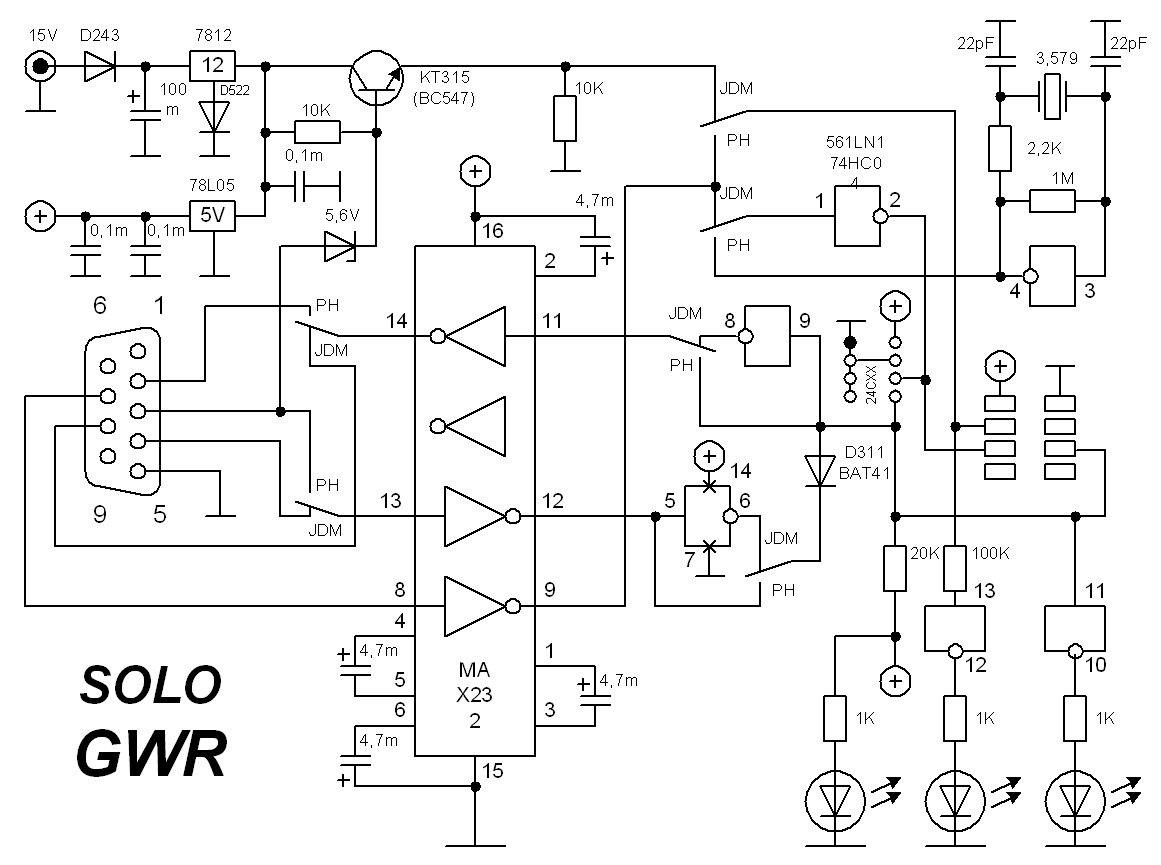

Ещё, как вариант для компорта - модернизация.., вернее кастрирование древних программаторов для смарт-карт, которые с лихвой своё отбили, а сейчас бесполезно валяются по чуланам. Раскопал у себя такой, проверю на досуге..

[NShut]

не одна микра (эмулятор СОМ порта) не может заменить настоящий ком порт!

еще на иномарках в этом убедились.

Сегодня дособирал схему на транзисторах, завтра буду пробовать. Надеюсь заведусь :)

[камелом]

Я прошиваю тоже с Чиплоад 1.6 .К лайн такой :KL.ZIP

Надумал собрать данный адаптер, не выложите печатку? Пожалуйста

[камелом]

Скажите, может не в тему. Где можно купить провода. Собираю шнурок для прошивки, и встал вопрос где найти провода.

[uncle_sem]

Скажите, может не в тему. Где можно купить провода. Собираю шнурок для прошивки, и встал вопрос где найти провода.

ну в любом ларьке с радиодеталями. или у любого радиолюбителя спроси, в любой телемастерской - уж не думал что ПРОВОДА - это проблема... или ты проводами что-то другое называешь?

[RK6AQJ]

Вариант 'проводов' для перепрошивки - см. мою статью 'неб.фак....' на xxxxxxxxxxxxxxxxxxx.com. Там всё подробно, может поможет.Удачи

Изменено 30 декабря, 2009 пользователем iv_yura

[RK6AQJ]

Ладно,раз адрес на мою статью подтёрли,опишу здесь: USB адаптер на пл 2303н + l9637d. Правка реестра под 10400, скорость порта и в прогах 38400, работает с Январями 7.2. Кабель от ст. телефона, 9637 из апс 4, правда пришлось пожертвовать вежливой подсветкой.Есть сведения что работает и на 555лн1 - от ком адаптера на 232 max. Удачи!

[vitalikr]

Сделал адаптер по прикреплённой схеме , только поменял сопротивления перед полевиками на массу ,непосредственно в затвор, это ускоряет закрывание транзистора.

Полевики взял с палёной материнки с преобразователя для проца.Всё заработало без подгонки. Пробовал на DDT2000 и Vag.rus DDT2000 определила движок подушки и абс на Рено , сбросила также ошибки, GM протокол пока на проверял . Так же пробовал через переходник USB COM , поставил расширеный драйвер порта на нестандартные частоты, только старые нужно удалить , работает ..Но некоторые проги хотят только физический порт , виртуального не видят . Драйвер только для 2303 с другими работать не будет.

PL2303.rar

Изменено 24 января, 2010 пользователем vitalikr

[nwnwowa48]

Самодельный адаптер на PL2303(дата кабель от сотового телефона) работает 100%.

Согласование уровней 512v сделал на 2-х транзисторах,прям в разьёме . Работает безотказно.Проверено совмесно с ВАГ-ком на Ауди,фольцах и других программах и авто.

Схему не выкладываю,так как делал по месту из головы,кому нужно- накидаю как сделать каскад согласования и проверить.



Алексей если не трудно сбрось на nwnwowa48@mail.ru схему твоего адаптера я спаял три схемы с используванием шнурка от телефона на PL2303 и не одна не конектися с авто, пожалуста помоги буду очень благодарен

У мея КИА ЦЕРАТО 1.6

С уважением ВЛАДИМИР.

[alfa]

 Не мучайся через свой шнурок, пробуй ЕЛМом

[lbotos]

Алексей если не трудно сбрось на nwnwowa48@mail.ru схему твоего адаптера я спаял три схемы с используванием шнурка от телефона на PL2303 и не одна не конектися с авто, пожалуста помоги буду очень благодарен

У мея КИА ЦЕРАТО 1.6

С уважением ВЛАДИМИР.



Там мотор читается по кану с ELM327,а не по KL .

[Vadov]

Самодельный адаптер на PL2303(дата кабель от сотового телефона) работает 100%.

Согласование уровней 5<>12v сделал на 2-х транзисторах,прям в разьёме . Работает безотказно.Проверено совмесно с ВАГ-ком на Ауди,фольцах и других программах и авто.

Схему не выкладываю,так как делал по месту из головы,кому нужно- накидаю как сделать каскад согласования и проверить.



всем привет

по этой теме мот кто выложит схему

распологаю USB на PL2303 и MC33199D

Вопрос по согласованию уровней 5 и 12 вольт

заранее благодарен



РS

мот применить согласование на 74LS04D+BC849SMC?

Изменено 19 февраля, 2010 пользователем Vadov

[RK6AQJ]

Vadov! Держи. От ПЛ прозвони Rx , Tx до точек выходов - в разных кабельках могут цифры различаться. Питание MC33199D от USB. Удачи

PL2303+MC33199D.rar

[Vadov]

Vadov! Держи. От ПЛ прозвони Rx , Tx до точек выходов - в разных кабельках могут цифры различаться. Питание MC33199D от USB. Удачи



Привет

огромное спасибо за ответ и помощь

ещё прими поздравления с праздником Защитников

после проверки обязательно по результату отпишу

еще раз спасибо

[RK6AQJ]

Спасибо! Вас так же. Когда соберешь поставь драйвер для 2303 от лаб. Там сразу прописаны нестандартные скоростя, назначь в компе для своего кабелька порт поближе ( 1-3). В свойствах порта и прогах ставь скорость 38400. Проверишь работоспособность в ICD или комбиком - если он позволяет кинуть в свой буфер прошивку - значит сигнал нормально проходит и возвращается. Только не забудь при проверке подать 12 В на адаптер. Можно применить в качестве каскада согласования с К-линией ЛН5 или Л 9637Д как в последнем мастеркитовском адаптере. Удачи.

[drozd]

Господа а у кого нибудь есть схемки как привязать К-лайн к 24в.

[sheriff]

привет всем. хочу поделиться своим небольшим опытом изготовления USBшного K-line адаптера

Основа - кабель от нокии на PL2303

добавил вот такую схемку (нашел в инете)

1533ЛН1 не нашел, поставил DM74LS04

пробовал только диагностику микаса 10.3+ и 7.6, работает!

Изменено 26 марта, 2010 пользователем sheriff

[sheriff]

а читать микас 10.3+ лодырем данный шнурок не хочет. в чем дело?

[zuc]

Si9241, Si9243(полный аналог L9637) будет на 5воьтах работать, а то подтяжку перекидываю на 5 вольт, конекта нету

[jabra]

Si9241, Si9243(полный аналог L9637) будет на 5воьтах работать, а то подтяжку перекидываю на 5 вольт, конекта нету

Если нужна работа с подтяжкой на 5В используйте MC33199 - можно реализовать переключение 5-12В. Si9241, Si9243(L9637) с подтяжкой на 5В работать не будут, смотрите даташиты на микры.

Удачи.
