инжектор вместо карбюратора

[Vovanhik007]

ставлю вместо карбюратора инжектор январь 5.1 на ваз 21083

помогите разобраться с проводкой а именно с красной 8ми пиновой колодкой идущей к шитку приборов, подскажите распиновку этого разъёма.Куда эти провода цеплять к панели, к зажиганию, и т.д.Спасибо?

[alik77777]

по цветам не помню, если напишешь цвета проводов, подскажу



но идут они на



тахометр



одометр



+ от зажигания



вроде все











[Vovanhik007]

ставлю вместо карбюратора инжектор январь 5.1 на ваз 21083

помогите разобраться с проводкой а именно с красной 8ми пиновой колодкой идущей к шитку приборов, подскажите распиновку назначение контактов этого разъёма.Куда эти провода цеплять к панели, к зажиганию, и т.д. куда эта колодка подключается на 9ках с завода?Спасибо!

[Vovanhik007]

по цветам не помню, если напишешь цвета проводов, подскажу



но идут они на



тахометр



одометр



+ от зажигания



вроде все

там 5 проводов по цветам скажу завтра, одометр идёт тросиковый

[POTAP 123]

Забыли ещё про лампу чек и сигнал расхода топлива для БК

[Vovanhik007]

а по цветам не помните, или фото если есть.

[yurgen]

сине-красный + от зажиган

коричнево-красный тахометр

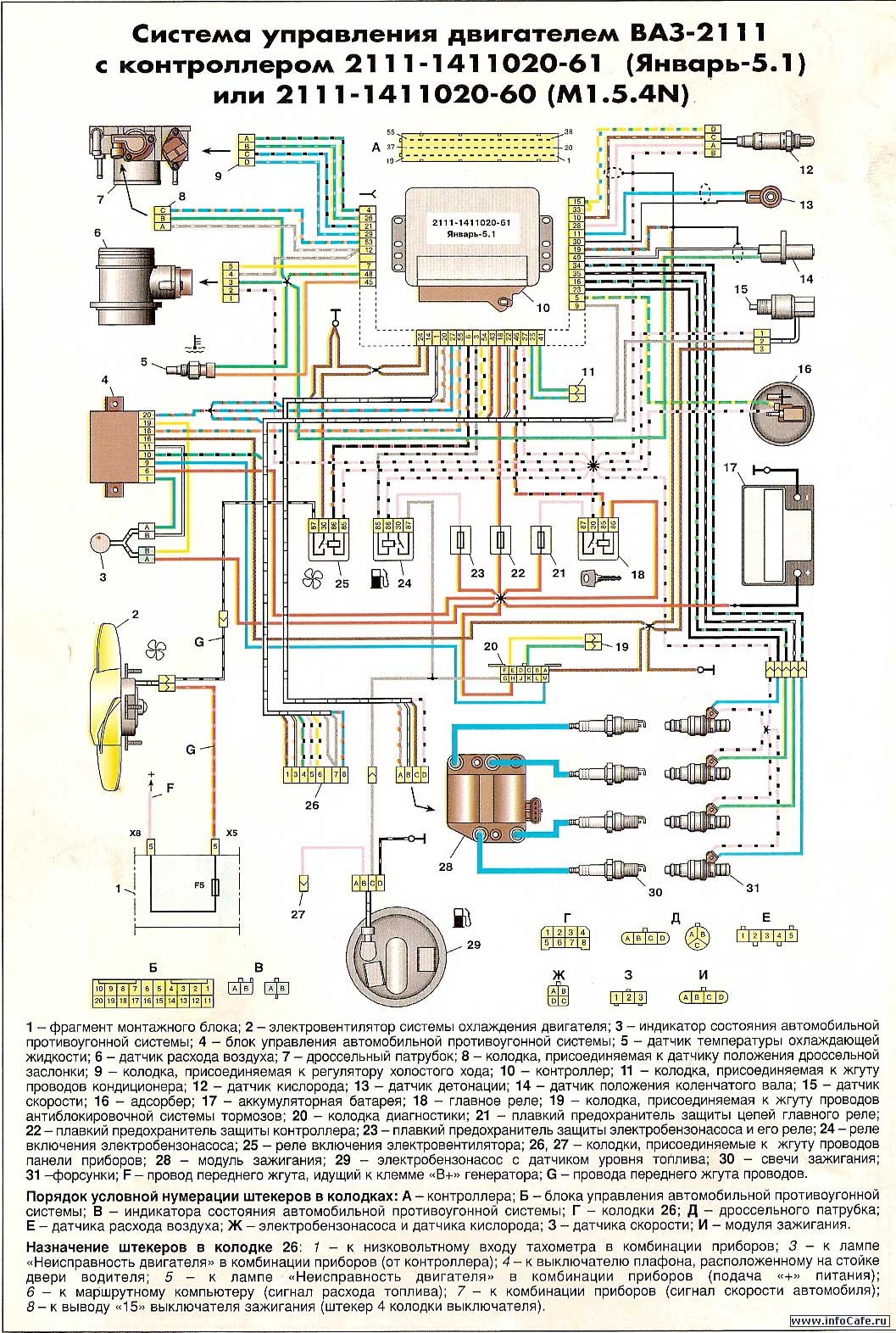

а остальное тоже не помню, можно всё прозвонить, вот схема мож кто вспомнит

[alik77777]

Забыли ещё про лампу чек и сигнал расхода топлива для БК







+1

Изменено 21 января, 2011 пользователем alik77777

[Vovanhik007]

а с ЭБУ на чек выходит + или -

[ewgen227]

ну как то так ...

[Vovanhik007]

всё разобрался, всем спасибо!
