Стенд диагностики и промывки форсунок

[sergiostyle]

вопрос тем кто уже сделал стенд, скажите пожалуйста в какой бюджет садиться?

[Макс1974]

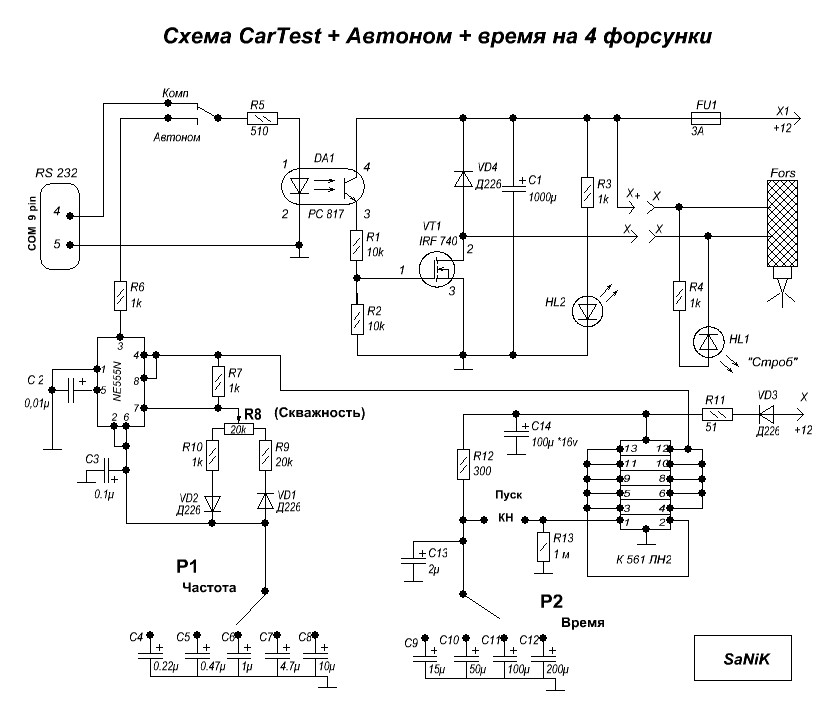

Сделал ещё одну схему два в одном. Испытал всё ОК

SaNiKO подскажи, все форсунки включать параллельно или для каждой свой канал

[SaNiK0]

SaNiKO подскажи, все форсунки включать параллельно или для каждой свой канал

Схема полная на 4 форсы, ключ один на все. Желательно небольшой радиатор на IRF

[SaNiK0]

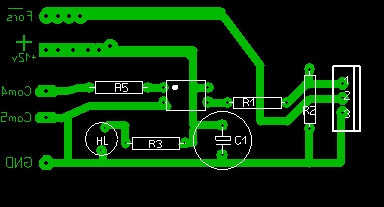

Дополнил схемку и вытравил печатку

Изменено 28 марта, 2011 пользователем SaNiK0

[SaNiK0]

Ув. форурумчане! Схемки качаем, а отзывы где?!

[Proks]

для SaNiK0

с номиналами кондеров

частота и время какие значения?

[SaNiK0]

для SaNiK0

с номиналами кондеров

частота и время какие значения?

Это задающий импульс 2,3,6,37млсек или мксек не заметен и большого значения не дает но желательно для частоты в разных режимах, не греется форсунка.

[Proks]

Это задающий импульс 2,3,6,37млсек

а это каким оборотам равняется?

Частота - это импульс, так?

а время - это что?

[SaNiK0]

а это каким оборотам равняется?

Частота - это импульс, так?

а время - это что?

Я не радиоэлектронщик точно пояснить не могу Но это время задающее импульсы (какието) для частоты (оборотов)

[SaNiK0]

понятно спасибо за ответ

Частота - это обороты двигателя (чем меньше номинал кодера тем больше частота "обороты" на 1мкФ помоему вкл режим кавитации), время - задает импульс по времени то есть увеличивая частоту можно менять время. На практике визуально меняя время разница незаметна, разве что осцилом можно увидеть.

[SaNiK0]

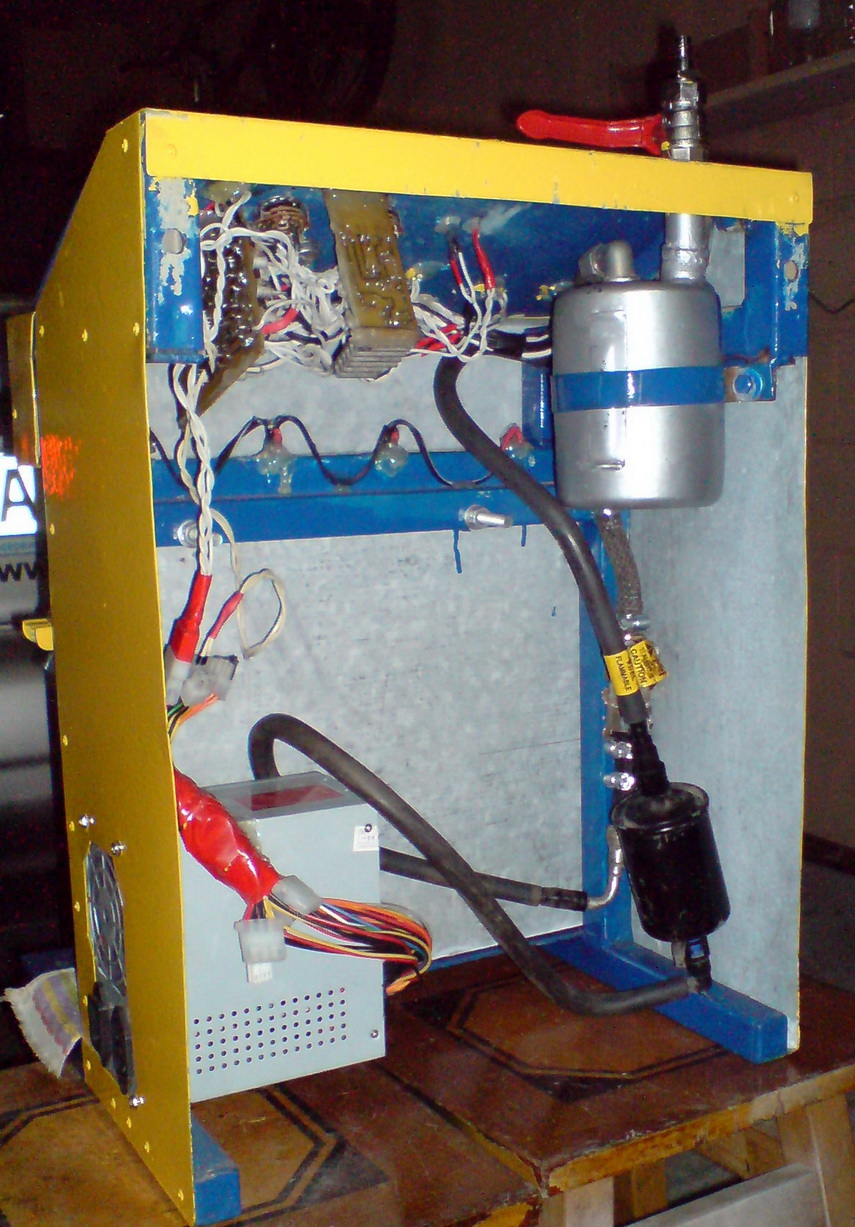

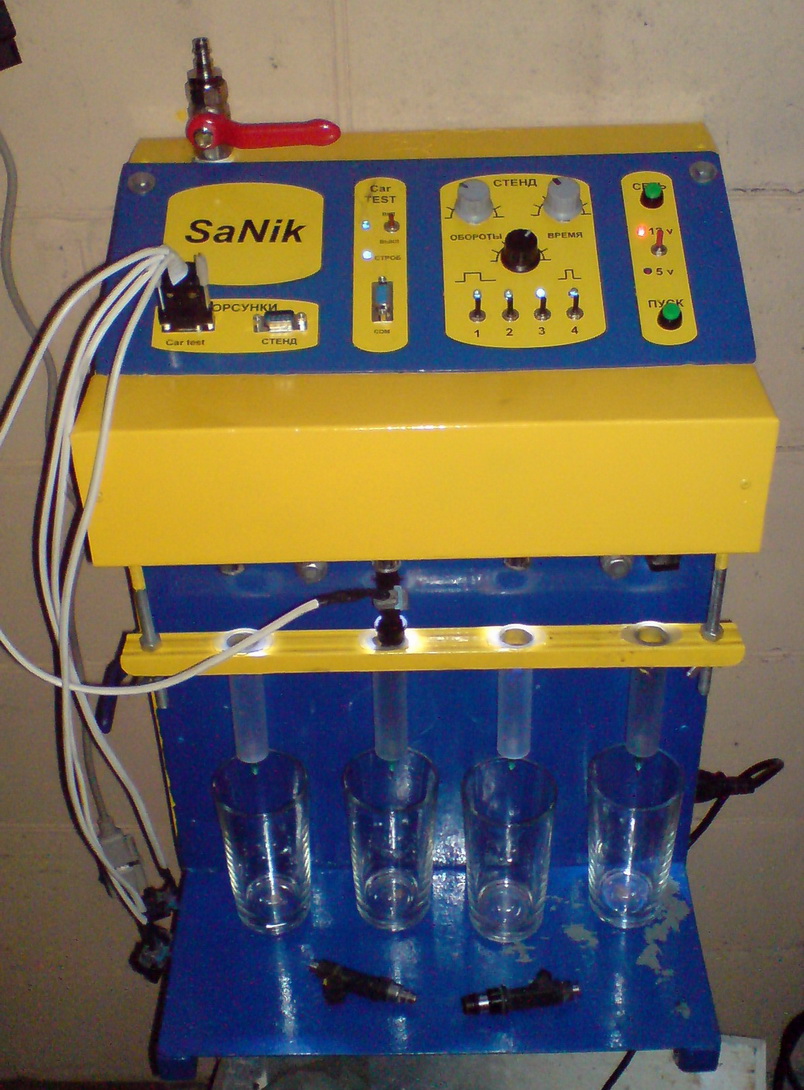

Ещё фото стенда

[Alex37]

Доброго времени суток. Подскажите имею ноут без com порта, как подлючать к USB?

[SaNiK0]

Доброго времени суток. Подскажите имею ноут без com порта, как подлючать к USB?

Переходник COM-USB к примеру на FT232



USB-СОМ преобразователь



В случае отсутствия СОМ порта в компьютере (или ноутбуке) необходимо применить дополнительный USB-СОМ преобразователь. Программы диагностики, в большинстве, используют COM-порт, по этому адаптеры диагностики автомобилей с USB имеют в своем составе микросхему USB-СОМ преобразователя. Большинство USB-СОМ преобразователей не могут поддерживать не стандартную скорость обмена данными (а именно такая используется для диагностики по К линии - 10,4Кбит/с). Из проверенных можно рекомендовать USB-СОМ преобразователь на FT232 (Future Technology Devices International Ltd ), именно такой используется в большинстве адаптеров диагностики (2KL -USB).



Было опробовано достаточно большое количество компьютерных USB-СОМ преобразователь при поиске подходящего варианта.



Для работы необходимо установить драйвер виртуального COM-порта и корректный номер порта (ряд программ диагностики не видят больше чем COM2). Наиболее новый драйвер можно загрузить с сайта производителя (Future Technology Devices International Ltd - http://www.ftdichip.com/Drivers/VCP.htm).

Изменено 25 апреля, 2011 пользователем SaNiK0

[zuc]

вопрос к авторы темы

Почему отказался от индтранзюком на каждую форсу

[SaNiK0]

вопрос к авторы темы

Почему отказался от индтранзюком на каждую форсу

А зачем? Достаточно....

[Alex37]

Переходник COM-USB к примеру на FT232



USB-СОМ преобразователь ....





SaNiK0 Благодарю за расширенный ответ, есть переходник USB-COM на PL-2303 пропатчен на 10400, сталкивались вы с таким? Будет ли работать с ним CarTest-injeсtor ?

Схему к стенду еше не собирал, думаю на какой остановиться. Что посоветуете?

Изменено 25 апреля, 2011 пользователем Alex37

[SaNiK0]

SaNiK0 Благодарю за расширенный ответ, есть переходник USB-COM на PL-2303 пропатчен на 10400, сталкивались вы с таким? Будет ли работать с ним CarTest-injeсtor ?

Схему к стенду еше не собирал, думаю на какой остановиться. Что посоветуете?

На счёт USB-COM на PL-2303 - надо пробовать. Себе сделал по схеме выложил в 29 посте, раньше были собраны две схемы из 1 поста на IRF 740 и вторая автоном. В 29 посте объединены и упрощены эти схемы . Если не нужен автономный режим (без ПК) то смело 1 схему-100% работает. Удачи.

[Alex37]

Собрал схему на IRF740 (пост 1), со шнурком на PL2303 работать не хочет.

[SaNiK0]

Собрал схему на IRF740 (пост 1), со шнурком на PL2303 работать не хочет.

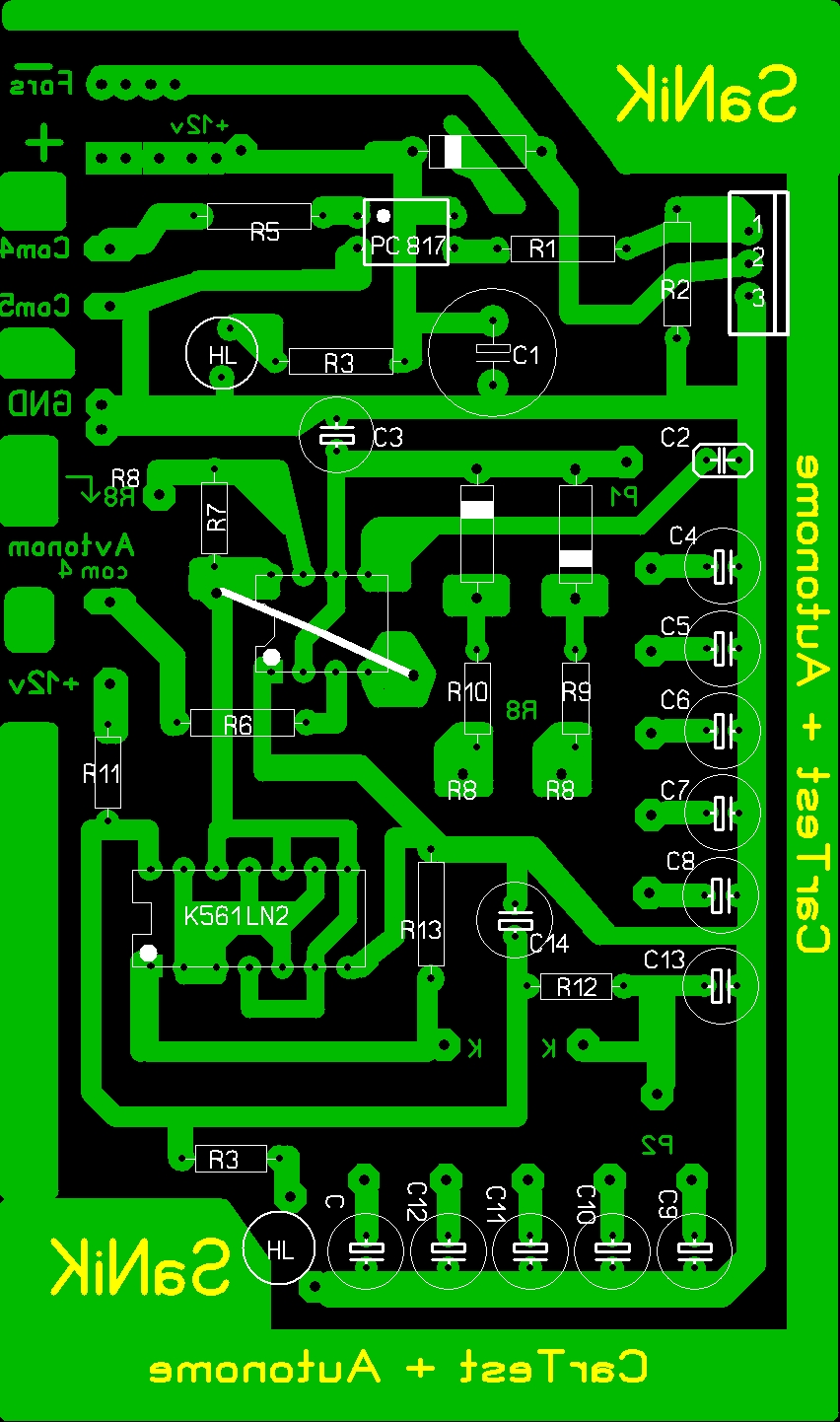

вот печатка

Car Test.rar

[Alex37]

вот печатка

на стационарном компьютере с COM портом проверял все работает, а на ноутбуке с USB-COM переходником на PL 2303 не хочет. У нас найти переходник USB-COM на FT232 проблема. За печатку спасибо.
