Стенд диагностики и промывки форсунок

[SaNiK0]

SaNiK0 вот собрал по схеме с 29 поста, только без диода VD4. Должен ли гореть светодиод HL1 постоянно в пол накала или это я что то неправильно спаял?

Если всё работает - то гуд, а вообще может проблема с К 561 они боятся статики, летят даже при пайке, залить лаком

[alexandrishe]

Ув. SaNiKO подскажите пожалуйста, по поводу установки светодиодов(стробоскоп). Наиболее эфективное расположение? По вашему опыту наиболее эффективное.

[SaNiK0]

Ув. SaNiKO подскажите пожалуйста, по поводу установки светодиодов(стробоскоп). Наиболее эфективное расположение? По вашему опыту наиболее эффективное.

По этому поводу даже не заморачиваюсь, можно вообще не ставить, а сделать только подсветку форс.

Лично у меня сделано как в схеме параллельно форсе.

[alexandrishe]

По этому поводу даже не заморачиваюсь, можно вообще не ставить, а сделать только подсветку форс.

Лично у меня сделано как в схеме параллельно форсе.



Вы меня не поняли я про место расположения.

Я сейчас собирай сей чудо агрегат и ломая голову куда эту подсветку прилепить. Над форсунками не получаеца. Сами форсунки и провода будут перекрывать свет. Под колбами - по-моему, тоже не лучший вариант. Вот и думаю куда их воткнуть чтобы подсветка была эффективная. Хотя можно и без них, но лучше с ними.

[SaNiK0]

Вы меня не поняли я про место расположения.

Я сейчас собирай сей чудо агрегат и ломая голову куда эту подсветку прилепить. Над форсунками не получаеца. Сами форсунки и провода будут перекрывать свет. Под колбами - по-моему, тоже не лучший вариант. Вот и думаю куда их воткнуть чтобы подсветка была эффективная. Хотя можно и без них, но лучше с ними.

нужно видеть фото стенда, ну можно за колбами на 1/3 от верха - тоже ничего

[Kbper]

Собрал по схеме и на печатке из топика 29. Проверил работу , пока только в автономном режиме. Нашел ошибку в схеме и печатке. а именно в той части схемы что отвечает за ВРЕМЯ. Кнопка ПУСК должна быть с тремя контактами и подключаться - ОБЩИЙ в точку общего же контакта Р2 -C13, НЗ контакт в точку R13 - 1 нога микросхемы К561ЛН2 , НР контакт к R12 по схеме . Соединение R12 - С13 убрать, повторюсь - вместо него , соединить НР контакт кнопки ПУСК с R12.



Вот как то так. Теперь работает.

[SaNiK0]

Собрал по схеме и на печатке из топика 29. Проверил работу , пока только в автономном режиме. Нашел ошибку в схеме и печатке. а именно в той части схемы что отвечает за ВРЕМЯ. Кнопка ПУСК должна быть с тремя контактами и подключаться - ОБЩИЙ в точку общего же контакта Р2 -C13, НЗ контакт в точку R13 - 1 нога микросхемы К561ЛН2 , НР контакт к R12 по схеме . Соединение R12 - С13 убрать, повторюсь - вместо него , соединить НР контакт кнопки ПУСК с R12.



Вот как то так. Теперь работает.

Всё работает! Обоснуй почему таким образом пошел?

КН пуск и так запускает и останавливает процессы

[Kbper]

Всё работает! Обоснуй почему таким образом пошел?

КН пуск и так запускает и останавливает процессы

Если собрать по схеме в топ29, то без нажатия на кнопку (если конечно кнопка с НР контактами) ничего не работает, плюс не подается на NE555. При нажатии и удержании кнопки схема оживает но Р2 при этом никак не влияет на работу схемы, время не устанавливается, и схема работает пока держишь кнопку. А Р2 должен устанавливать время. Другими словами - на элементах Р2, С9-С14, R12,R13 и КН ПУСК собран таймер который отвечает за время работы генератора.

Думаю , вместо К561ЛН2 можно использовать птранзистор КТ315. Пробовать не стал. ЛЕНЬ. Но в каком то топике здесь есть рисунок с узлом таймера в схеме на транзисторе.

На днях получил переходник USB-COM (Мастер КИТ ВМ8050). Подключил к ноуту - всё работает.

Хочу еще собрать часть схемы вот отсюда http://bezkz.su/publ/chistka_forsunok/11-1-0-409 чтобы можно было подключать бензонасос и заодно вся программа будет работать.

Изменено 15 декабря, 2011 пользователем Kbper

[SaNiK0]

Если собрать по схеме в топ29, то без нажатия на кнопку (если конечно кнопка с НР контактами) ничего не работает, плюс не подается на NE555. При нажатии и удержании кнопки схема оживает но Р2 при этом никак не влияет на работу схемы, время не устанавливается, и схема работает пока держишь кнопку. А Р2 должен устанавливать время. Другими словами - на элементах Р2, С9-С14, R12,R13 и КН ПУСК собран таймер который отвечает за время работы генератора.

Думаю , вместо К561ЛН2 можно использовать птранзистор КТ315. Пробовать не стал. ЛЕНЬ. Но в каком то топике здесь есть рисунок с узлом таймера в схеме на транзисторе.

На днях получил переходник USB-COM (Мастер КИТ ВМ8050). Подключил к ноуту - всё работает.

Хочу еще собрать часть схемы вот отсюда http://bezkz.su/publ/chistka_forsunok/11-1-0-409 чтобы можно было подключать бензонасос и заодно вся программа будет работать.

Спасибо, Kbper. Всё верно, реально провтыкал. Да, можно использовать транзистор КТ315- тоже работает

Kbper, заполни профиль

Изменено 17 декабря, 2011 пользователем SaNiK0

[Engineer]

Уважаемые, я так и не понял... Теперь кнопку "Пуск" с 3 контактами искать, или что?

Прочитал ведь замечания, но значения не придал... Зато сегодня вытравил сразу 3 платы (топик 29).

Ткните, пожалуйста, где что перекраивать, чтобы автономка работала.

Сам уже что то не понимаю...

Спасибо.

[SaNiK0]

Уважаемые, я так и не понял... Теперь кнопку "Пуск" с 3 контактами искать, или что?

Прочитал ведь замечания, но значения не придал... Зато сегодня вытравил сразу 3 платы (топик 29).

Ткните, пожалуйста, где что перекраивать, чтобы автономка работала.

Сам уже что то не понимаю...

Спасибо.

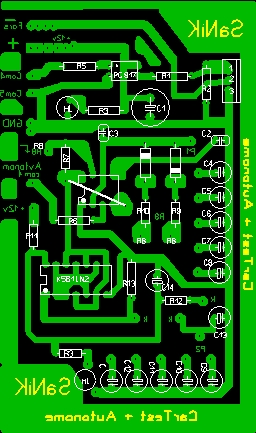

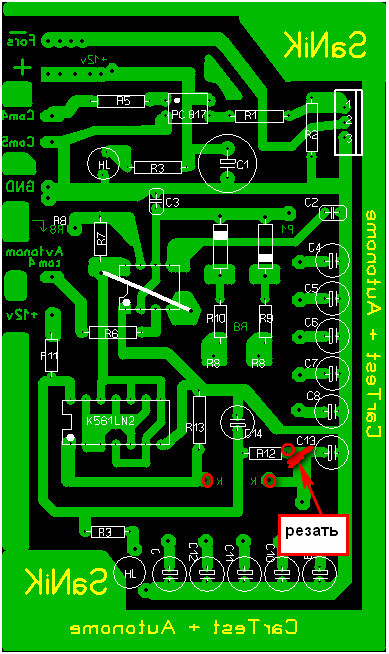

Работать то будет, но только пуск и остановка. В переделаном время считать будет, короче фото:

или править

[Engineer]

Посмотрел сейчас схему Gnat'а. Кондеры 15, 50, 200... Это как?

10, 22, 47,220 знаю.... Эти то откуда нарисовать?



Извиняюсь за второе сообщение вслед. Впередиидущее не редактируется.

[Engineer]

И снова вопросы... Конденсаторы 2 мкф, 0.22, 0.47, 15, 50, 200(С13, С4, С5, С9, С10, С12) электролиты? И чем заменить можно, если никаких вариантов в наличии нету?

[SaNiK0]

И снова вопросы... Конденсаторы 2 мкф, 0.22, 0.47, 15, 50, 200(С13, С4, С5, С9, С10, С12) электролиты? И чем заменить можно, если никаких вариантов в наличии нету?

Так точно! Берём ближайшие по значению, электролиты и керамич всё работает

[Engineer]

Осталось 0.01мкФ найти)))

Из-за одного кондера рулить на радиорынок за 50 км от дома - как то не оно)).

Остальное все уже наставил).

[SaNiK0]

Осталось 0.01мкФ найти)))

Из-за одного кондера рулить на радиорынок за 50 км от дома - как то не оно)).

Остальное все уже наставил).

танталовый или керамич

[Engineer]

Пиля... И как только сразу не догадался...

У меня ж 2 комлпекта на опенпорт есть, в них же тантал 0.01 мк, он же 10 онанофарад...

Спасибо, как говорится, за подсказку.

Изменено 25 декабря, 2011 пользователем Engineer

[Engineer]

Апну годную темку(с)

Сейчас посмотрел на параметры работы программки CarTest, в частности, на режим кавитации.

Как аналогичное внести в автономную схему работы, не прибивая туда микроконтроллер?

Параметры 1:

Длительность теста 300 секунд(ну это не особо важно).

Открывающий импульс: 4000 мксекунд

Частота удержания: 69Гц.

Скважность импульсов: 24%



Параметры 2:

Длительность теста 10 секунд

Открывающий импульс: 100 мксекунд

Частота удержания: 333Гц.

Скважность импульсов: 50%



Параметры 3:

Длительность теста 10 секунд

Открывающий импульс: 100 мксекунд

Частота удержания: 275Гц.

Скважность импульсов: 50%



Неясно только со скважностью, с чем это есть. Остальное б можно было и на контроллер запульнуть.



Идеи есть, народ?

[Lexxkin]

Всех с прошедшим Новым годом и Рождеством.

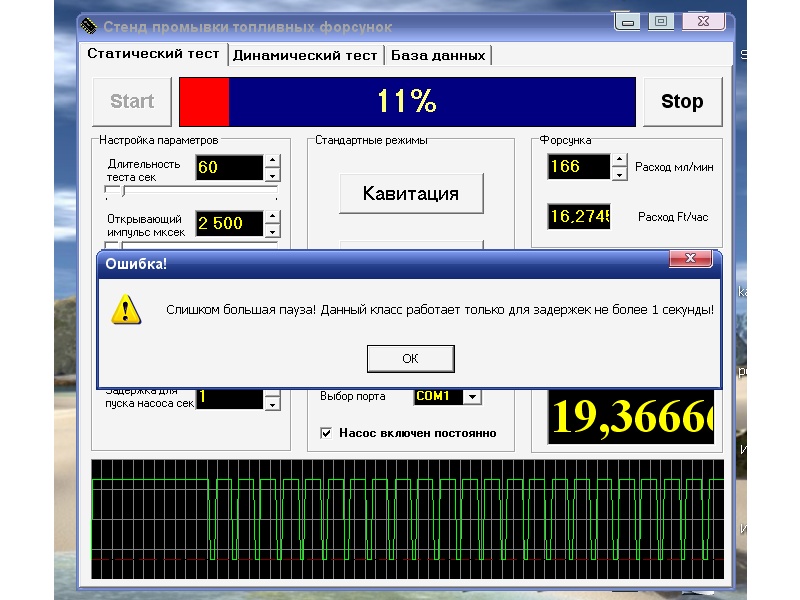

Со схемкой всё предельно ясно, но вот программка почему так себя ведёт ?

[SaNiK0]

Всех с прошедшим Новым годом и Рождеством.

Со схемкой всё предельно ясно, но вот программка почему так себя ведёт ?

такие проблемы не наблюдал , возможно прога и схема без насоса ( задержка "0")
