Toyota venza

[orbu777]

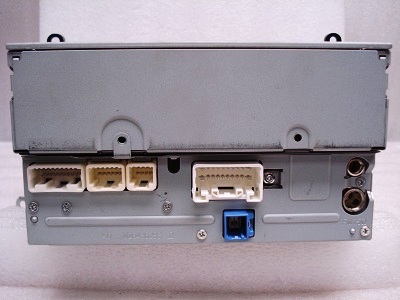

Нужна распиновка штатной головы, башка без видео и штатного уселителя на Toyota Venza.

[o717ka]

разьемы должны быть стандартные







распиновка основного 20-pin разъема:











1: ACC

2: ILL+

3: AMP

4: -

5: TX+ (Transmission+)

6: -

7: MUTE

8: FR

9: FL

10: GND (SLD)

11: ACC

12: ILL-

13: ANT+

14: -

15: TX- (Transmission-)

16: FADE

17: BEEP

18: RR

19: RL

20: GND (ground to chasis)















разъем cd-чейнджера 12-pin:









1: SG

2: R+

3: R-

4: L+

5: L-

6: MUTE

7: GND

8: -

9: TX+

10: TX-

11: ACC

12: +12V

















Многофункциональный разъем. 20 пин:







1: IVI+

2: IVI-

3: -

4: CMP+

5: CMP-

6: SWG

7: SW1 (кнопки Seek+/-, Vol+/-)

8: SW2 (кнопка Mode)

9: TX1+ (AVC-LAN)

10: TX1- (AVC-LAN)

11: -

12: -

13: -

Rear Seat Entertainment

14: SLD/GND

15: RSR+

16: RSR-

17: RSL+

18: RSL-

19: RMU

20: ADM/illumination cancel







[orbu777]

разьемы должны быть стандартные







распиновка основного 20-pin разъема:











1: ACC

2: ILL+

3: AMP

4: -

5: TX+ (Transmission+)

6: -

7: MUTE

8: FR

9: FL

10: GND (SLD)

11: ACC

12: ILL-

13: ANT+

14: -

15: TX- (Transmission-)

16: FADE

17: BEEP

18: RR

19: RL

20: GND (ground to chasis)















разъем cd-чейнджера 12-pin:









1: SG

2: R+

3: R-

4: L+

5: L-

6: MUTE

7: GND

8: -

9: TX+

10: TX-

11: ACC

12: +12V

















Многофункциональный разъем. 20 пин:







1: IVI+

2: IVI-

3: -

4: CMP+

5: CMP-

6: SWG

7: SW1 (кнопки Seek+/-, Vol+/-)

8: SW2 (кнопка Mode)

9: TX1+ (AVC-LAN)

10: TX1- (AVC-LAN)

11: -

12: -

13: -

Rear Seat Entertainment

14: SLD/GND

15: RSR+

16: RSR-

17: RSL+

18: RSL-

19: RMU

20: ADM/illumination cancel

Спасибо, выручил!
