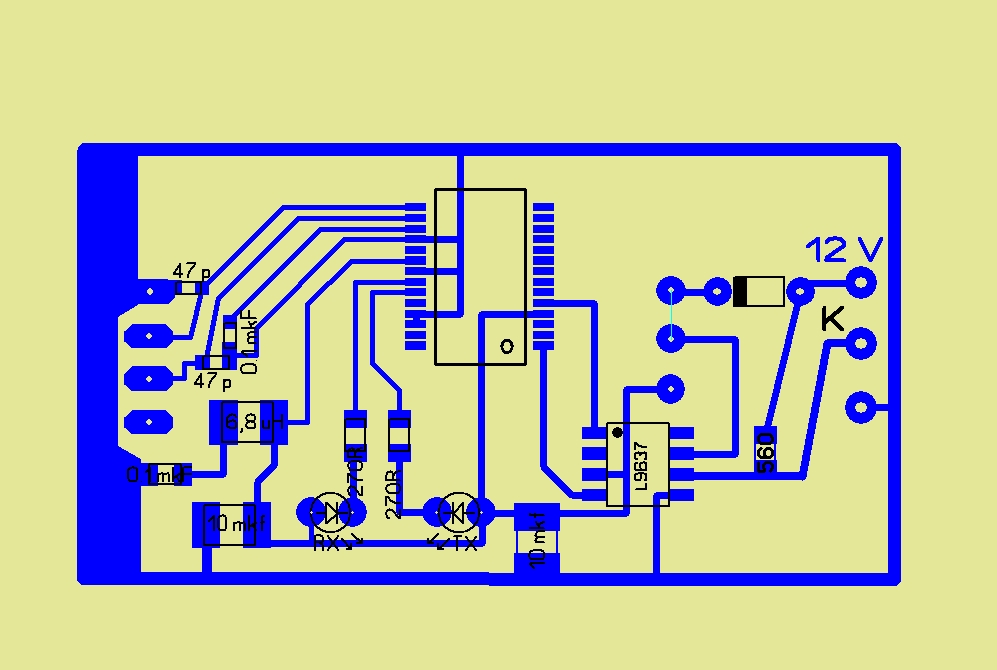

KosteYka Опубликовано 4 марта, 2011 Поделиться Опубликовано 4 марта, 2011 (изменено) Вот собрался сваять своими руками K-line адаптер. Выбор пал на микрухи FT232RL и L9637 Сваял платку (пока не в живую ест-но) Мож кто глянет, правильно ли Во вложении плата в Sprint Layout 5 KKL_FT232R_1XL9637.rar Изменено 4 марта, 2011 пользователем KosteYka Ссылка на комментарий Поделиться на другие сайты Поделиться

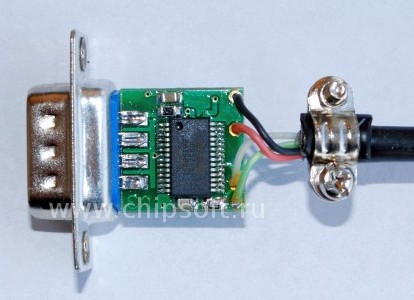

Greys Опубликовано 4 марта, 2011 Поделиться Опубликовано 4 марта, 2011 А почему такая плата огромная?Весь адаптер помещается в корпус ДБ-9,так что лучше переделайте.А если возиться неохота,можно купить готовый на чипсофте.Стоит рублей до 600.Точно не помню.Работает очень стабильно.Проверено! 2 Ссылка на комментарий Поделиться на другие сайты Поделиться
KosteYka Опубликовано 4 марта, 2011 Автор Поделиться Опубликовано 4 марта, 2011 плату большую хочу сделать чтобы адаптер в отдельный бокс запихнуть 45 * 65 , меньше не нашел да и пусть все думают что там гипер-мега девайс 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
KosteYka Опубликовано 4 марта, 2011 Автор Поделиться Опубликовано 4 марта, 2011 смущает кондер С3 какого номинала должен быть, да и нужен ли вообще? Ссылка на комментарий Поделиться на другие сайты Поделиться
Alex_s Опубликовано 4 марта, 2011 Поделиться Опубликовано 4 марта, 2011 (изменено) В районе от 4,7Мкф до 47Мкф, да в принципе любой. Можно и без него, только для уменьшения низкочастотной помехи и пульсаций напряжения подключаться нужно будет адаптером непосредственно к разъему USB, т.е. без соеденительного кабеля. В общем от С3 хуже не будет. Изменено 4 марта, 2011 пользователем Alex_s Ссылка на комментарий Поделиться на другие сайты Поделиться
KosteYka Опубликовано 6 марта, 2011 Автор Поделиться Опубликовано 6 марта, 2011 (изменено) В районе от 4,7Мкф до 47Мкф, да в принципе любой.Можно и без него, только для уменьшения низкочастотной помехи и пульсаций напряжения подключаться нужно будет адаптером непосредственно к разъему USB, т.е. без соеденительного кабеля.В общем от С3 хуже не будет. тогда нужен ли C2? С2 и С3 на схеме параллельны, т.е. их емкость просто сложится (по школьному курсу помню, так что не критикуйте сильно если что) тогда если С3 - 4,7uF, а С2 - 100nF (0.1uF) , то их общая емкость будет 4,8uF. А вы говорите о разбросе 4,7-47. Мож я чего не понимаю? Просто кажется, что какой то из этих кондеров вообще не нужен, можно же поставить один вместо двух, тем самым упростив схему. Поправьте меня если что не так, плиз. Изменено 6 марта, 2011 пользователем KosteYka Ссылка на комментарий Поделиться на другие сайты Поделиться
Alex_s Опубликовано 6 марта, 2011 Поделиться Опубликовано 6 марта, 2011 Всё очень просто,керамический конденсатор на 100nF эффективно давит импульсные и вч помехи, но не может справиться с нч помехой и пульсацией напряжения в виду своей малой емкости.Оксидный электролит наоборот: справляется с нч, но не может давить вч из-за огромной паразитной индуктивности."школьный курс физики и жизненной практики".Как вариант: вместо этой парочки можно поставить танталовый конденсатор, но его стоимость будет намного больше, чем керамики и оксидного кондюков.В общем в цифровой технике рекомендуется ставить керамику на каждый корпус микросхемы, причем ставить её нужно непосредственно на выводы питания, помогает избавиться от многих проблем при эксплуатации разных приблуд. Ссылка на комментарий Поделиться на другие сайты Поделиться
Greys Опубликовано 6 марта, 2011 Поделиться Опубликовано 6 марта, 2011 (изменено) Знач не мучайся вопросами, ставь ВСЕ конденсаторы,что на схеме.Конденсаторы С2 и С3 разные принципиально, и нужны для разных целей.Если с электротехникой не слишком знаком,то объяснять долго про переменные составляющие и прочие помехи.Делай просто всё один к одному и будет счастье.Да и схему-то куда уже упрощать? И так уже на пределе функциональности.... Делай строго по схеме, а то потом пойдут посты типа не могу законектиться, связь слетает и так далее.Схема 100% рабочая. Изменено 6 марта, 2011 пользователем Greys Ссылка на комментарий Поделиться на другие сайты Поделиться
KosteYka Опубликовано 7 марта, 2011 Автор Поделиться Опубликовано 7 марта, 2011 Всем большое спасибо. Все учту. Буду делать. 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
oleg12 Опубликовано 11 марта, 2011 Поделиться Опубликовано 11 марта, 2011 Вот собрался сваять своими руками K-line адаптер. Выбор пал на микрухи FT232RL и L9637 Сваял платку (пока не в живую ест-но) Мож кто глянет, правильно ли Во вложении плата в Sprint Layout 5 FT232RL стоит в два раза дороже чем FT232BM, а остальное можно найти в старых платах, там именно для его сборки все есть, и кварц и все остальное. USB K - ADAPTER.zip Ссылка на комментарий Поделиться на другие сайты Поделиться
KosteYka Опубликовано 22 марта, 2011 Автор Поделиться Опубликовано 22 марта, 2011 (изменено) Сделал адаптер по схеме 'Greys', но без R1 и R2 просмотрел несколько схем на FT232RL: народ делает без них. Вроде и без них работает. Теперь вопрос: нужны ли они вообще? глянул датник на FT-ку, так там как я понял написано, что сопротивление в нее встроено. Собираюсь делать миниатюрный вариант, а ставить их или нет, не знаю. Изменено 22 марта, 2011 пользователем KosteYka Ссылка на комментарий Поделиться на другие сайты Поделиться
KosteYka Опубликовано 24 марта, 2011 Автор Поделиться Опубликовано 24 марта, 2011 Собираюсь делать миниатюрный вариант, а ставить их или нет, не знаю. Короче сделал без них, все работает кому интересно, вот печатка 3-2.rar и картинка получилось размером с флешку подключается без кабеля прямо к компу. на выходе опять же гнездо USB? к нему цепляю специально изготовленный кабель. вот как то так. Ссылка на комментарий Поделиться на другие сайты Поделиться
Serga Опубликовано 24 марта, 2011 Поделиться Опубликовано 24 марта, 2011 (изменено) Короче сделал без них, все работает кому интересно, вот печатка 3-2.rar и картинка получилось размером с флешку подключается без кабеля прямо к компу. на выходе опять же гнездо USB? к нему цепляю специально изготовленный кабель. вот как то так. Чем смотреть?lay Изменено 24 марта, 2011 пользователем Serga Ссылка на комментарий Поделиться на другие сайты Поделиться
KosteYka Опубликовано 24 марта, 2011 Автор Поделиться Опубликовано 24 марта, 2011 (изменено) Чем смотреть?lay Sprint-Layout50 Изменено 24 марта, 2011 пользователем KosteYka Ссылка на комментарий Поделиться на другие сайты Поделиться
viorel Опубликовано 1 декабря, 2011 Поделиться Опубликовано 1 декабря, 2011 здорова напиши пожалуйста что имина нада купить чтоб собрать данные девайс (USB k-line на FT232RL и L9637) заранее благодарен Ссылка на комментарий Поделиться на другие сайты Поделиться
antoha84 Опубликовано 15 февраля, 2012 Поделиться Опубликовано 15 февраля, 2012 Собрал я тоже подобный адаптер и о чудо ком порт завелся. вопрос в следующем без подключения к К и L линии можно проверить L9637 на работоспособность. пробовал подавать питалово при подключенном адаптере VAG COM ругнулся якобы com OK а адаптер не готов. Ссылка на комментарий Поделиться на другие сайты Поделиться
satton-007 Опубликовано 15 февраля, 2012 Поделиться Опубликовано 15 февраля, 2012 Собрал я тоже подобный адаптер и о чудо ком порт завелся. вопрос в следующем без подключения к К и L линии можно проверить L9637 на работоспособность. пробовал подавать питалово при подключенном адаптере VAG COM ругнулся якобы com OK а адаптер не готов. Подай питание на адптер, и открой прогу которая посылает запросы, тот же ваг ком, глянь реально на к-линии относительно массы что твориться : когда нет запросов 12 вольт кода пошли должно прыгать 2-12 в зависимости от того с какой частотой мультимитр будет ловить и в какие моменты съема на что попадет... в общем не важно что покажет главное что бы прыгало существенно (хотя бы 2-3 вольта) .... Выложи схему по которой собирал Ссылка на комментарий Поделиться на другие сайты Поделиться
antoha84 Опубликовано 16 февраля, 2012 Поделиться Опубликовано 16 февраля, 2012 Может со схемой что-то не так при запросе не К линии напряжение 11.7 в и не как не колеблется. Прикладываю схему Ссылка на комментарий Поделиться на другие сайты Поделиться
tester12 Опубликовано 16 февраля, 2012 Поделиться Опубликовано 16 февраля, 2012 Честно говоря, схема сильно напоминает мастеркитовскую, из которой народ выбрасывает два транзюка, так как там L линия не работает. По самой схеме: попробуй выпаять R3 и подай на базу Q1 землю, а потом +. И посмотри что будет на выходе, Возможно просто не верно выбрана рабочая точка транзисторов. Ссылка на комментарий Поделиться на другие сайты Поделиться
antoha84 Опубликовано 17 февраля, 2012 Поделиться Опубликовано 17 февраля, 2012 (изменено) Подай питание на адптер, и открой прогу которая посылает запросы, тот же ваг ком, глянь реально на к-линии относительно массы что твориться : когда нет запросов 12 вольт кода пошли должно прыгать 2-12 в зависимости от того с какой частотой мультимитр будет ловить и в какие моменты съема на что попадет... в общем не важно что покажет главное что бы прыгало существенно (хотя бы 2-3 вольта) .... Выложи схему по которой собирал попробовал снять параметры с к-линии скачет от 11.40 до 11.65 и адаптер все равно пишет не гатов. Это нормально или что то все таки не впорядке причем когда в опциях жму кнопарь led по напряжение гуляет от 0.5 до 11.62. Меня все таки интересует в какой момент он выдает что готов в момент подключения или даже если не подключены K и L линии Изменено 17 февраля, 2012 пользователем antoha84 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
