Приспособление для установки фаз грм


Рекомендуемые сообщения

Доброго времени суток!



Где-то в интернете видел чертеж для самостоятельного изготовления приспособления индикаторного типа для установки фаз грм. Но не могу ничего подобного найти. По сему вопрос - может продаются готовые приспособления? Или может у кого-нибудь есть чертеж? А то мотор собран, а перекрытия выставить не могу. ГБЦ 16V вазовская.



Заранее спасибо!

Ссылка на комментарий
Поделиться на другие сайты

Доброго времени суток!



Где-то в интернете видел чертеж для самостоятельного изготовления приспособления индикаторного типа для установки фаз грм. Но не могу ничего подобного найти. По сему вопрос - может продаются готовые приспособления? Или может у кого-нибудь есть чертеж? А то мотор собран, а перекрытия выставить не могу. ГБЦ 16V вазовская.



Заранее спасибо!

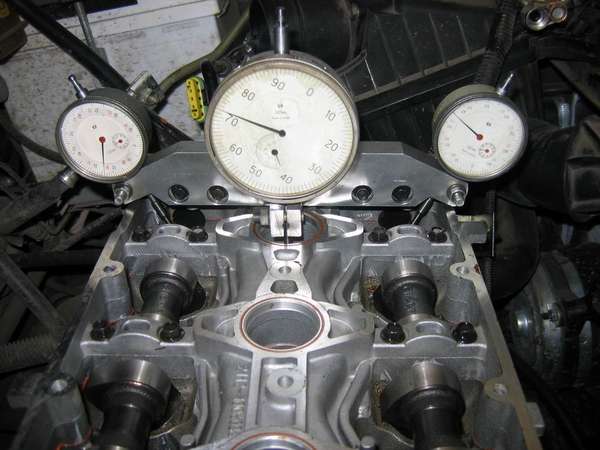

Чертежа нет.., но по картинкам многое понятно.




Ссылка на комментарий
Поделиться на другие сайты

  • 3 месяца спустя...

тоже долго парился с чертежом, в конце концов сделал сам, ОДНО но надо знать угол развала клапанов, что под таким же углом выставить и индикаторы, мне пришлось делать на глаз все, но вроде работает нормально теперь )

Ссылка на комментарий
Поделиться на другие сайты

т.е. получается наклон относительно оси свечи 64 градуса?

можно сказать почти угадал )

у меня вот так вот было






Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...
  • 2 недели спустя...

Делал так: на пустой гбц в направляющие вставил длинную шпильку, по ней определил нужный угол, затем зная нужный угол сместил ось так чтоб при собранной гбц индикатор упирался в цельник.(или в гидрокомпенсатор) в итоге получается, что индикатор вставляется в направляющую соосно ходу клапана.

Ссылка на комментарий
Поделиться на другие сайты

  • 2 месяца спустя...
  • 1 год спустя...
  • 3 месяца спустя...

Чертежа нет.., но по картинкам многое понятно.

Вот реально помог! Я сильно не заморачивался куда именно иголки упираться должны, но вот теперь реально все ясно стало!

Правда сам делать не стал. Случайно наткнулся на магазин в Тольятти пришлют, буду на своей новой гбц фазы расставлять))

Спасибо!

Изменено пользователем sleepstream
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Шаблон для установки фаз грм Volkswagen Tiguan двигатель 1.4_TSI BWK,CAWA . Коленвал по ВМТ выставляется с помощью индикатора в Ельзе +-0,01 мм. это допуск движения поршня в ВМТ.Детали А и Б клепанные. (Деталь А изготавливается с высокой точностью, а Б может быть разного размера, токо из практики скажу, что крепление "Б" должно быть крепким, так как порой вытащить шаблон не всегда удается из углублений после настройки, что приходится немного постукивать. Номера и список оборудования требуемого для ремонта.

1. Индикатор часового типа -VAS 6079-

2.Съемник -T10094 A-

3.Адаптер для индикатора часового типа -T10170-

4. Фиксатор кулачкового распределительного вала -T10171-

5.Контропора -T10172-

6.Нивелирный штифт -T40011-

7.Ключ для свечей зажигания -3122 B-

8. Контропора -3415-

9. Динамометрический ключ (5...50 Нм) -V.A.G 1331-

Новая папка.rar

Ссылка на комментарий
Поделиться на другие сайты

gotfrid, вот тут не тоже самое? http://www.auto-bk.ru/forum/topic/38036/

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...
  • 1 год спустя...

А можно ссылку интернет-магазина, где купить это прибор, буду благодарен.



CAR-TOOL.RU

Изменено пользователем JEPH
