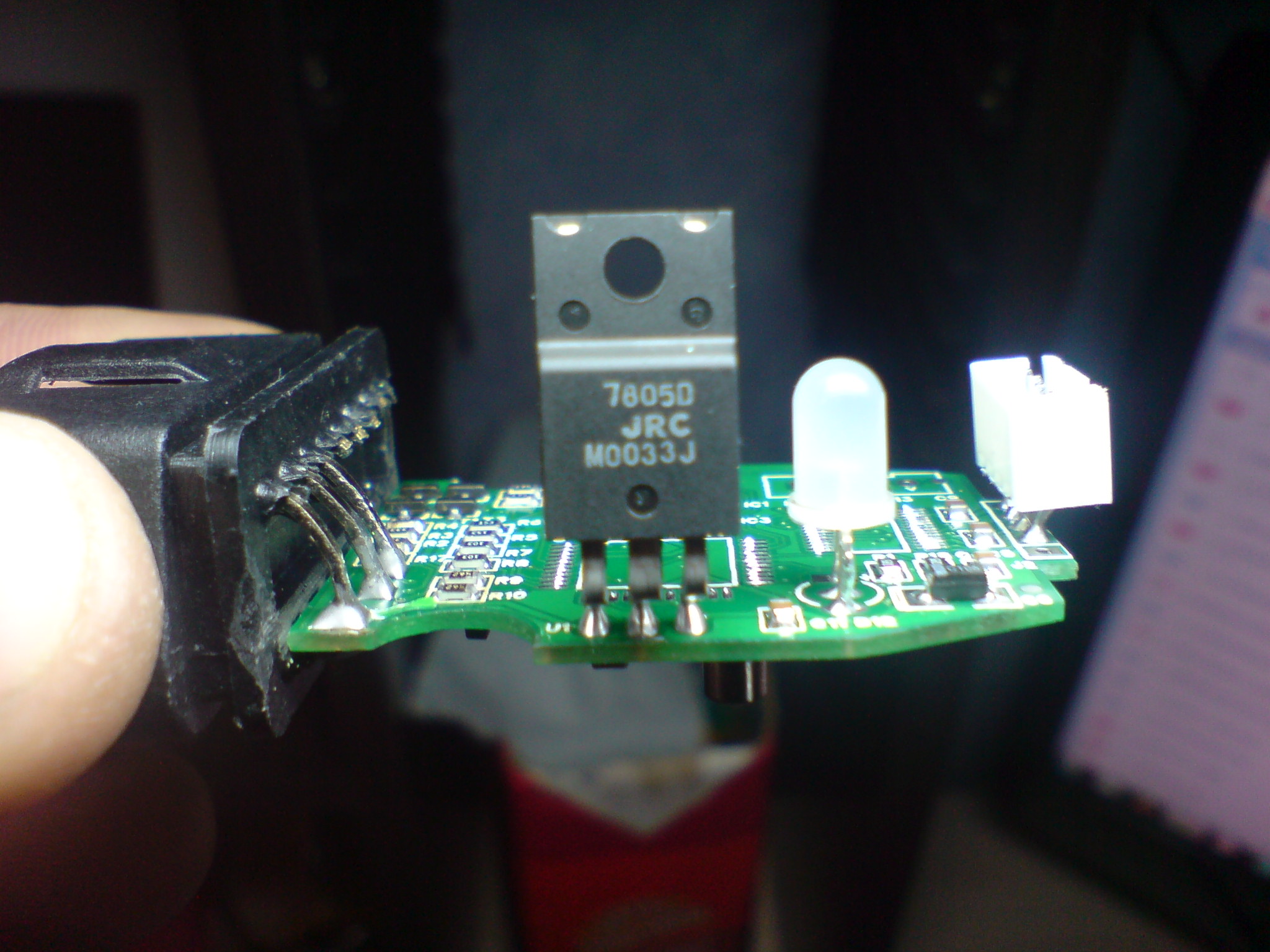

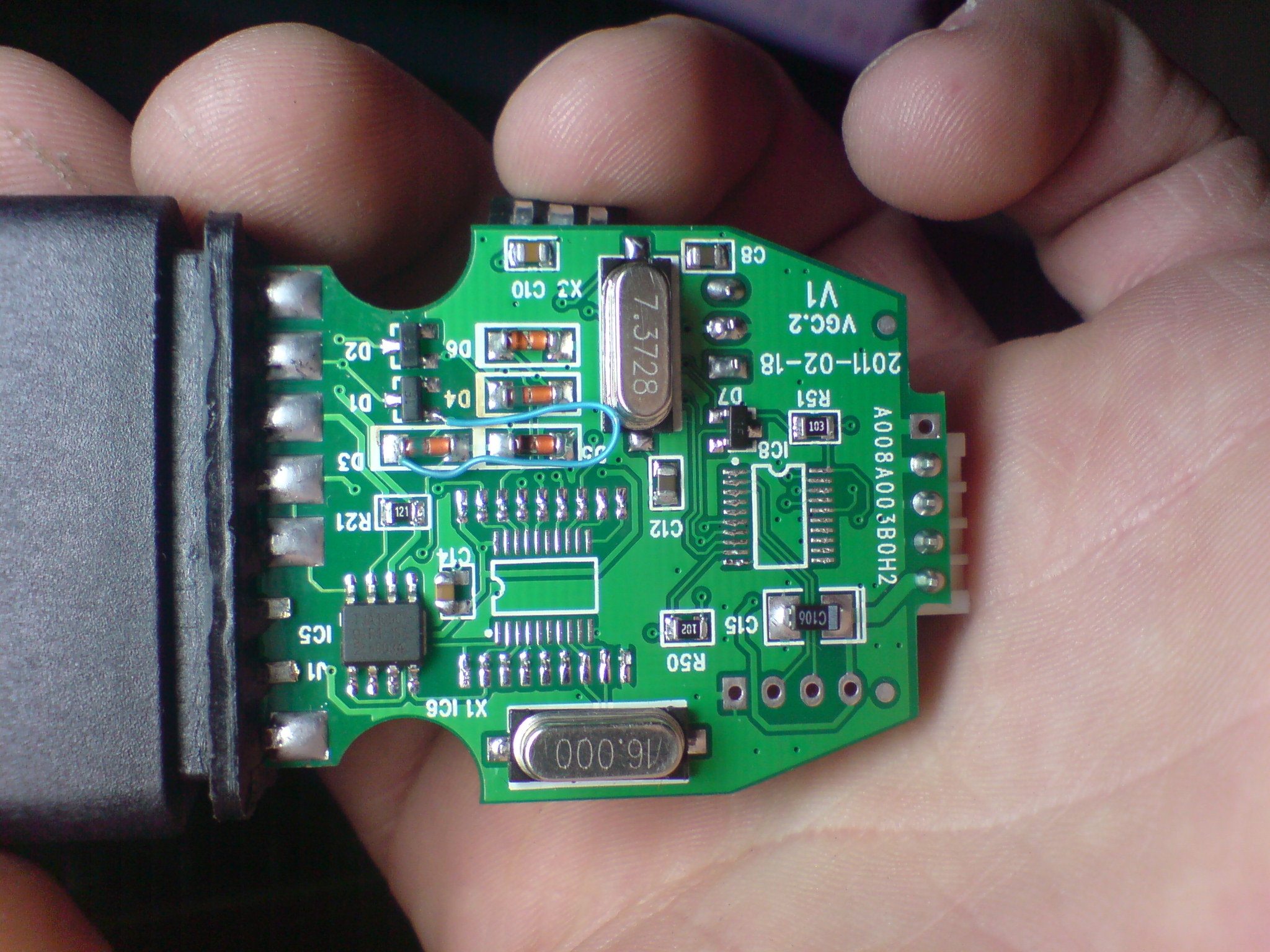

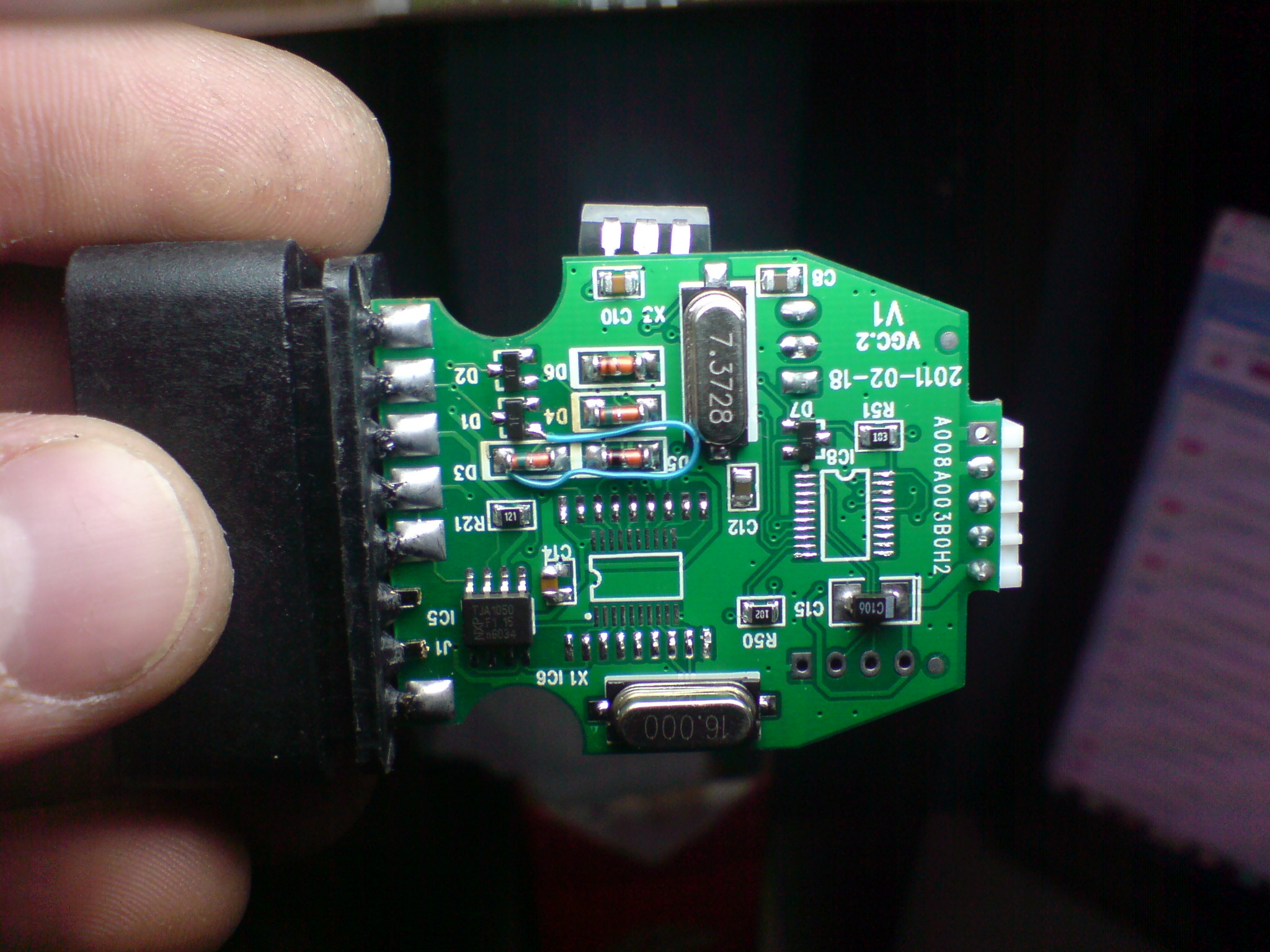

Umkalab Опубликовано 11 мая, 2011 Поделиться Опубликовано 11 мая, 2011 Доброго времени суток форумчане! Стал счастливым обладателем этого не рабочего чуда!!! Так вот, срисовал с него схему, сделал фото, выкладываю тут. Накачал с форума схем подобных адаптеров, они вообще разные все. А эта, которая у меня, я думаю вряд ли работает даже. У кого есть просьбы, пожелания и предложения, пишите сюда. Буду мучить его, пока не отдал. О проблемах адаптера: Компьютер его находит, драйвера ставит. VCDS его видит. Проходит тест, говорит не подключен к авто. Подключаешь к авто, говорит не подключен авто. LED-тест проходит, на линиях тишина. Т.е. во время теста они не передают ничего, тупо подтянуты к +12 вольтам через 680 Ом. При подключении адаптера к авто, сначала загорается красный светодиод, потом он меняется на зеленый и горит постоянно (ATMEGA 162 живая) :) Что было сделано: Проверены детали в цепи К и Л -линий. Перепрограммирована FT232RL другими прошивками с сохранением родной. Проверены все дороги от деталей к деталям. Пропайка феном+паяльник. Замена кварца на контроллере. Ничего не помогло. VCDS 10.6.rar 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Umkalab Опубликовано 11 мая, 2011 Автор Поделиться Опубликовано 11 мая, 2011 Как и обещал Ссылка на комментарий Поделиться на другие сайты Поделиться
Umkalab Опубликовано 11 мая, 2011 Автор Поделиться Опубликовано 11 мая, 2011 Продолжение Ссылка на комментарий Поделиться на другие сайты Поделиться
Umkalab Опубликовано 11 мая, 2011 Автор Поделиться Опубликовано 11 мая, 2011 Начал потихонечку собирать его обратно... Первым делом припаял FT 232 RL. В этом посте выложу дамп из нее. Припаял, соединил с компом, установил дрова. Пишет следующее: Port Status: OK Interface: Found! Type: Ross-Tech HEX-USB Status: Not plugged into Car! Посмотрел LED-тестом, пишет прошел. Соединил 1 и 5 ноги FT 232 RL. Написал что Port Status: OK Interface: Not Found!!! Зато LED-тест показал время отклика и написал что ошибок нет. Собираю дальше! :) Read EEPROM successful Device 0 0000 : 00 40 03 04 24 FA 00 00 80 32 08 00 00 00 98 14 @. .. .. .. 2. .. .. .. 0010 : AC 24 D0 12 23 10 05 00 14 03 52 00 6F 00 73 00 .. .. .. .. .. .R .o .s 0020 : 73 00 2D 00 54 00 65 00 63 00 68 00 24 03 52 00 .s .. .T .e .c .h .. .R 0030 : 6F 00 73 00 73 00 2D 00 54 00 65 00 63 00 68 00 .o .s .s .. .T .e .c .h 0040 : 20 00 48 00 45 00 58 00 2D 00 55 00 53 00 42 00 .. .H .E .X .. .U .S .B 0050 : 12 03 52 00 54 00 55 00 43 00 32 00 4D 00 48 00 .. .R .T .U .C .2 .M .H 0060 : 5A 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 .Z .. .. .. .. .. .. .. 0070 : 00 00 00 00 00 00 00 00 00 00 00 00 00 00 D1 B3 .. .. .. .. .. .. .. .. 0080 : 2A 04 D5 FB 00 00 98 9A 20 80 42 00 00 00 00 00 .. .. .. .. .. .B .. .. 0090 : 00 00 00 00 00 00 00 00 38 41 33 55 34 56 52 4C .. .. .. .. A8 U3 V4 LR Ссылка на комментарий Поделиться на другие сайты Поделиться
genadech Опубликовано 12 мая, 2011 Поделиться Опубликовано 12 мая, 2011 Похож на китайца ) Мне бы нужны дескрипторы усб этого девайса, для считывания можно использовать UVCView (лежит здесь).. и запись транзакций через девайс при помощи SnoopyPro (тоже здесь) желательно при работе через CAN.. буду очень признателен. Ссылка на комментарий Поделиться на другие сайты Поделиться
satton-007 Опубликовано 13 мая, 2011 Поделиться Опубликовано 13 мая, 2011 Конечно похож, так как это он и есть! Нормальные ваги идут только на БЛ, РЛ никогда не было !!! Ссылка на комментарий Поделиться на другие сайты Поделиться
Umkalab Опубликовано 13 мая, 2011 Автор Поделиться Опубликовано 13 мая, 2011 Ребята, он не подключается к авто!!! Я же писал в первом посте. Ссылка на комментарий Поделиться на другие сайты Поделиться
Umkalab Опубликовано 13 мая, 2011 Автор Поделиться Опубликовано 13 мая, 2011 ---===>Device Information English product name: "Ross-Tech HEX-USB" ConnectionStatus: Current Config Value: 0x01 -> Device Bus Speed: Full Device Address: 0x01 Open Pipes: 2 ===>Endpoint Descriptor bLength: 0x07 bDescriptorType: 0x05 bEndpointAddress: 0x81 -> Direction: IN - EndpointID: 1 bmAttributes: 0x02 -> Bulk Transfer Type wMaxPacketSize: 0x0040 = 0x40 bytes bInterval: 0x00 ===>Endpoint Descriptor bLength: 0x07 bDescriptorType: 0x05 bEndpointAddress: 0x02 -> Direction: OUT - EndpointID: 2 bmAttributes: 0x02 -> Bulk Transfer Type wMaxPacketSize: 0x0040 = 0x40 bytes bInterval: 0x00 ===>Device Descriptor bLength: 0x12 bDescriptorType: 0x01 bcdUSB: 0x0200 bDeviceClass: 0x00 -> This is an Interface Class Defined Device bDeviceSubClass: 0x00 bDeviceProtocol: 0x00 bMaxPacketSize0: 0x08 = (8) Bytes idVendor: 0x0403 = Future Technology Devices International Limited idProduct: 0xFA24 bcdDevice: 0x0600 iManufacturer: 0x01 English (United States) "Ross-Tech" iProduct: 0x02 English (United States) "Ross-Tech HEX-USB" iSerialNumber: 0x03 English (United States) "RTUC2MHZ" bNumConfigurations: 0x01 ===>Configuration Descriptor bLength: 0x09 bDescriptorType: 0x02 wTotalLength: 0x0020 -> Validated bNumInterfaces: 0x01 bConfigurationValue: 0x01 iConfiguration: 0x00 bmAttributes: 0x80 -> Bus Powered MaxPower: 0x32 = 100 mA ===>Interface Descriptor bLength: 0x09 bDescriptorType: 0x04 bInterfaceNumber: 0x00 bAlternateSetting: 0x00 bNumEndpoints: 0x02 bInterfaceClass: 0xFF -> Vendor Specific Device bInterfaceSubClass: 0xFF *!*CAUTION: This appears to be an invalid bInterfaceSubClass bInterfaceProtocol: 0xFF *!*WARNING: must be set to PC_PROTOCOL_UNDEFINED 0 for this class iInterface: 0x02 English (United States) "Ross-Tech HEX-USB" *!*ERROR: 0xFF is the prerelease USB Video Class ID ===>Endpoint Descriptor bLength: 0x07 bDescriptorType: 0x05 bEndpointAddress: 0x81 -> Direction: IN - EndpointID: 1 bmAttributes: 0x02 -> Bulk Transfer Type wMaxPacketSize: 0x0040 = 0x40 bytes bInterval: 0x00 ===>Endpoint Descriptor bLength: 0x07 bDescriptorType: 0x05 bEndpointAddress: 0x02 -> Direction: OUT - EndpointID: 2 bmAttributes: 0x02 -> Bulk Transfer Type wMaxPacketSize: 0x0040 = 0x40 bytes bInterval: 0x00 Ссылка на комментарий Поделиться на другие сайты Поделиться
Umkalab Опубликовано 13 мая, 2011 Автор Поделиться Опубликовано 13 мая, 2011 Это при нажатии кнопки TEST USBLog1.txt Ссылка на комментарий Поделиться на другие сайты Поделиться
genadech Опубликовано 13 мая, 2011 Поделиться Опубликовано 13 мая, 2011 спасибо! а у вашего авто к-лининия или КАН? Ссылка на комментарий Поделиться на другие сайты Поделиться
Umkalab Опубликовано 13 мая, 2011 Автор Поделиться Опубликовано 13 мая, 2011 И то и другое. У адаптера походу выбита 16v8 так как на столе, при подаче +12 вольт на адаптер, он все равно говорит что он не подключен к авто. Хотя должен писать. Ребята, подскажите пожалуйста. Какую версию адаптера можно собрать самому? Вернее какая самая последняя версия дала себя склонировать, запустилась и пашет по сей день? А то устал я от этого геморроя. Буду очень благодарен за печатку и прошивки к МК. Спасибо! Ссылка на комментарий Поделиться на другие сайты Поделиться
dima_minsk Опубликовано 14 мая, 2011 Поделиться Опубликовано 14 мая, 2011 Такое говна можно перешить под 908 большей версии пока китай во фри нет. из опыта 16V8 очень критичны ко всему даже к таким делам как перегрев при запайки. То что прошивка в проце запускается ещё не говорит о том что ей уже не кирдык. При запитки адаптера 12 вольтами что тест говорит? А вообще собрать можно всё что угодно тут много информации Ссылка на комментарий Поделиться на другие сайты Поделиться
Umkalab Опубликовано 15 мая, 2011 Автор Поделиться Опубликовано 15 мая, 2011 Такое говна можно перешить под 908 большей версии пока китай во фри нет. из опыта 16V8 очень критичны ко всему даже к таким делам как перегрев при запайки. То что прошивка в проце запускается ещё не говорит о том что ей уже не кирдык. При запитки адаптера 12 вольтами что тест говорит? А вообще собрать можно всё что угодно тут много информации О проблемах адаптера: Компьютер его находит, драйвера ставит. VCDS его видит. Проходит тест, говорит не подключен к авто. Подключаешь к авто, говорит не подключен авто. LED-тест проходит, на линиях тишина. Т.е. во время теста они не передают ничего, тупо подтянуты к +12 вольтам через 680 Ом. При подключении адаптера к авто, сначала загорается красный светодиод, потом он меняется на зеленый и горит постоянно (ATMEGA 162 живая) :) Ссылка на комментарий Поделиться на другие сайты Поделиться
bai152 Опубликовано 15 мая, 2011 Поделиться Опубликовано 15 мая, 2011 Посмотри на сайте АВТОХИРУРГИЯ в г Чернигов. Все адаптеры для самостоятельной сборки, которые я брал работают на ура. Там и 10.6 есть, Корпуса ОБД желали быть лучше, но зато болваноустойчивые. Ссылка на комментарий Поделиться на другие сайты Поделиться
Ustas_31 Опубликовано 15 мая, 2011 Поделиться Опубликовано 15 мая, 2011 ищи тут то, что тебе нужно попробуй с этим разобраться. скорее поможет в востановлении шнурка. 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
fakk6 Опубликовано 16 мая, 2011 Поделиться Опубликовано 16 мая, 2011 А прогу вы ставили с диска, который с адаптером шел? Ссылка на комментарий Поделиться на другие сайты Поделиться
dima_minsk Опубликовано 16 мая, 2011 Поделиться Опубликовано 16 мая, 2011 короче я тут вечно ничего не могу приклеить гдето на рутрекере есть восстановление китайских адаптеров. полную суть не помню но после установки программы необходимо заменить vcds.exe и пару файлов от драйверов только после этого 908 шнурок на RL оживёт Ссылка на комментарий Поделиться на другие сайты Поделиться
Umkalab Опубликовано 17 мая, 2011 Автор Поделиться Опубликовано 17 мая, 2011 А прогу вы ставили с диска, который с адаптером шел? От адаптера была программа. 10.6.0 На ней не работает. короче я тут вечно ничего не могу приклеить гдето на рутрекере есть восстановление китайских адаптеров. полную суть не помню но после установки программы необходимо заменить vcds.exe и пару файлов от драйверов только после этого 908 шнурок на RL оживёт Может ссылку в личку? Ссылка на комментарий Поделиться на другие сайты Поделиться
Ustas_31 Опубликовано 17 мая, 2011 Поделиться Опубликовано 17 мая, 2011 rutracker.org.t2960234.rarторрент для скачивания . Ссылка на комментарий Поделиться на другие сайты Поделиться
ВлАс Опубликовано 24 мая, 2011 Поделиться Опубликовано 24 мая, 2011 (изменено) Если слетела ATF16v8, попробуй ее перешить или если не поддается прошивке запиши в новую вот, что надо шить ATF16V8.rar Изменено 24 мая, 2011 пользователем ВлАс Ссылка на комментарий Поделиться на другие сайты Поделиться
