Предлагаю простейшее устройство для зажима чипов EEPROM в SMD корпусе.



Для этого нужно только:

1. кусок проволоки диаметром 2 мм длиной около 50 мм;

2. 2 пружины одинаковой длиной 10-15 мм:

3. кусок гетинакса с вытравленным коннектором под SMD корпус и отводами для проводников.



На рисунке показано, что по краям SMD коннектора сверлятся 2 отверстия диаметром около 2-х мм. В них вставляется П-образная скоба из проволоки. Снизу платы ставятся 2 пружины и концы скобы загибаются для удержания пружин. Для вставки микросхемы достаточно сжать пружины и вставить чип между скобой и контактами коннектора, установив соответственно ножки чипа на контакты. Для гарантии я обычно проверяю надежность контактов прозвонкой ножки и контакта коннектора.

Мною уже три месяца используется этот зажим для программирования чипов EEPROM в SMD корпусе (серий 24Схх,25ххх,93Схх,93Sхх и т.д.) при помощи программатора ПО-5.На выходе программатора используются 6 контактов для программирования EEPROM-ов и микропроцессоров. Для каждого типа микросхем я применяю блок перемычек, изготовленный из куска IDE разъема со шлейфа компьютера, отрезав кусок 8-контактов 2 ряда с перемычками между контактами рядов.Он вставляется в 2-рядный разъем с 8 контактами в одном ряду и 6 контактами в другом ряду. Один ряд 8 контактов присоединен с соответствующим ножкам SMD коннектора, второй ряд 6 из восьми контактов соединены через раъем с программатором ПО-5. В разъеме, как и в оригинальном от ПО-5 собрана схема стабилизатора 5 вольт, токоограничивающие резисторы и защитный диод.



Удачи в работе и творчестве. Вопросы по e-mail master_1958@rambler.ru


Ссылка на комментарий
Поделиться на другие сайты

Что то замудрили вы! Можно и легче сделать :

1 купить нормальный прогер и переходник ( стоимость примерно 20 баксов)

2. Поиск рулит- есть в инете тема такая, там переходник делается на основе кроватки для процев, флешек, их вырезаешь и подгоняешь и ... после чип прижимаешь, проверка контакта и вперед. :18_1_35:

Ссылка на комментарий
Поделиться на другие сайты

Не ну нафига))))

Неужели прищепок мало продаётся))))

Ссылка на комментарий
Поделиться на другие сайты

да ну нафиг - сам по себе по5 как прогер никаой....ещё и приспособы к нему придумывать)))

Ссылка на комментарий
Поделиться на другие сайты

на иголках тоже неплохая вещь


слушайте вот вы Кулибины ,еслиб этому изабритению вставить как нибудь жосткие пружины ему цены бы небыло а вообще здорово.

Изменено пользователем sergeiii
Ссылка на комментарий
Поделиться на другие сайты

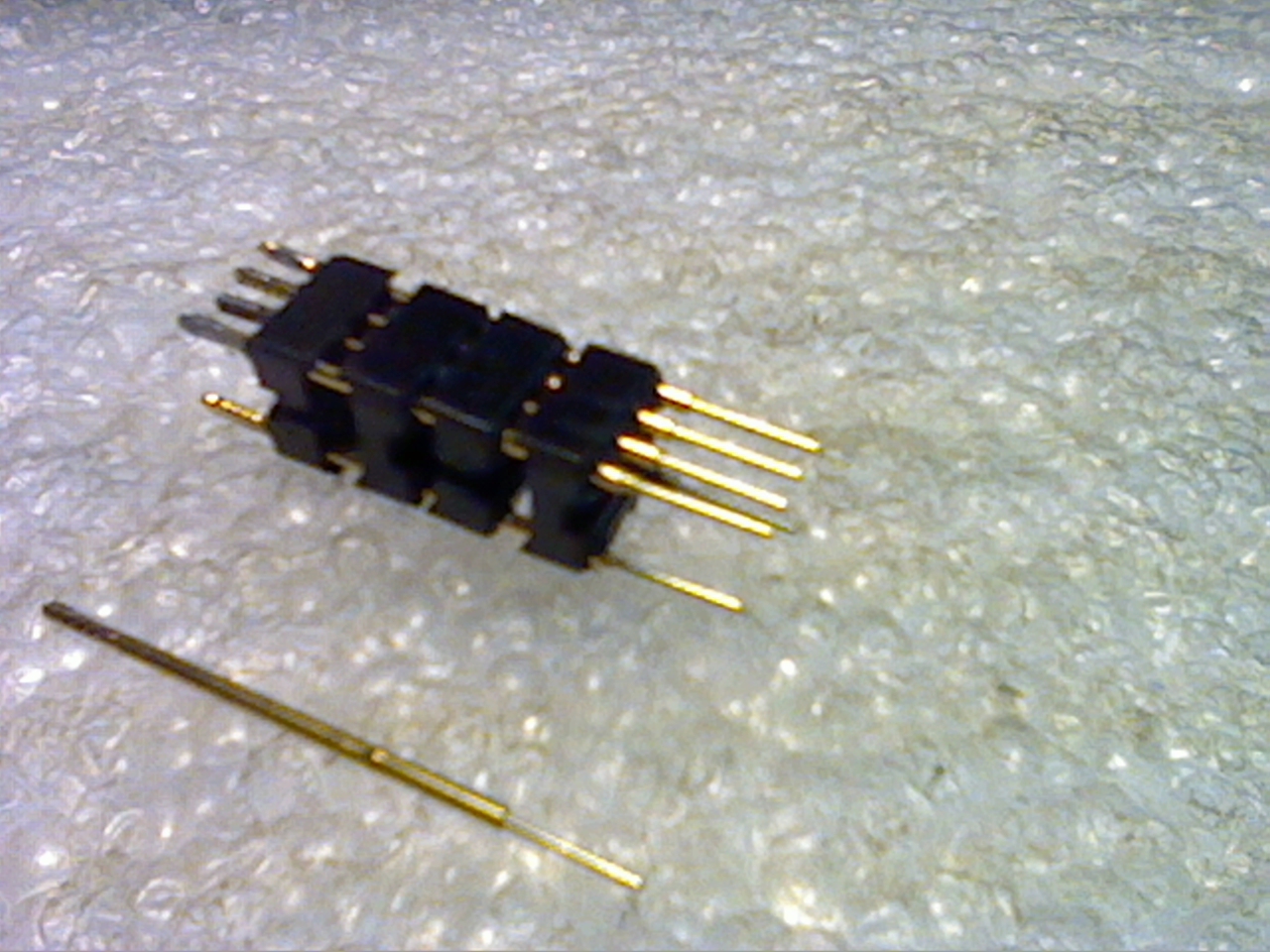

да, пружины стоят. вот для примера, но размеры и наконечники бывают разные.

теоретически можно извратиться и сделать приспособу для процессоров


Ссылка на комментарий
Поделиться на другие сайты

слушайте вот вы Кулибины

:heresmile: А ты как думал, тут все проводами работают?

Я себе уже чемодан всяких преспособ собрал)) Прищебки, крючки, погопины, зажимы,краватки, шлейфы и т.д и т.п..

Ссылка на комментарий
Поделиться на другие сайты

слушайте вот вы Кулибины
а ты сам как работаешь? всё время провода подпаиваешь? а как ты без электричества обходишься - паяльником на 12В от прикуривателя или газовым работаешь?



Я себе уже чемодан всяких преспособ собрал)) Прищебки, крючки, погопины, зажимы,краватки, шлейфы и т.д и т.п..

покажи какими крючками ты колпачки со стрел сдергиваешь. выложи фото твоих супер зажимов и кроваток, в деле пригодятся. зажимы тебе для чего, что ими зажимаешь?



В законченном виде

шедевр, но мне кажется что крючки слишком большие, за ножки процессора ими не зацепиться. или для чего они используются, объясни.
Ссылка на комментарий
Поделиться на другие сайты

шедевр, но мне кажется что крючки слишком большие, за ножки процессора ими не зацепиться. или для чего они используются, объясни.



Честно,планировал их в BDM вставлять когда дорожки с обратной стороны,но толстоваты,,,,,А вот эту гребёнку использую когда епромка в DIP корпусе с обратной стороны.

Ссылка на комментарий
Поделиться на другие сайты

O ooo.... Вы тут к@ями прищепками меряетесь )))???

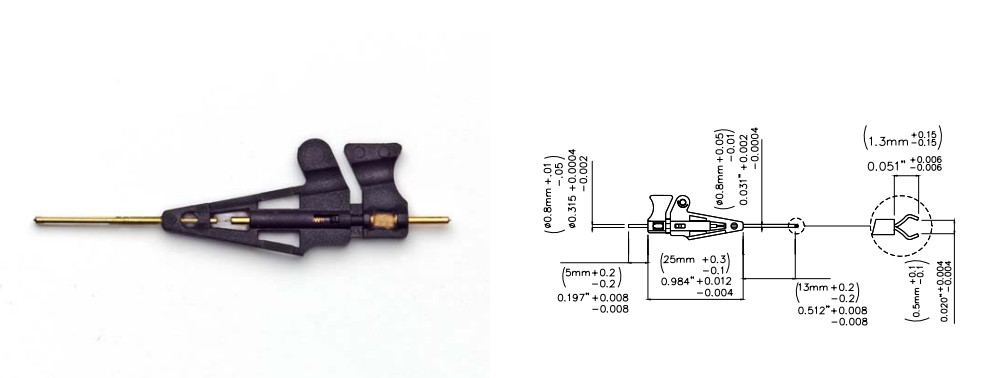

Мой вариант ...... прищепки . Кстати , может кто видел еще меньше ? Этой , по-моему , soic должен быть по-зубам . Еще не пробовал. Не пришли клипса.jpg .

Изменено пользователем cubic007
Ссылка на комментарий
Поделиться на другие сайты

O ooo.... Вы тут к@ями прищепками меряетесь )))???

Мой вариант ...... прищепки . Кстати , может кто видел еще меньше ? Этой , по-моему , soic должен быть по-зубам . Еще не пробовал. Не пришли post-42742-0-80383200-1311944801_thumb.jpg .

А где заказывал?
