sashashemelev Опубликовано 23 августа, 2011 Поделиться Опубликовано 23 августа, 2011 Виктор, какой контроллер брать: Атмега 32 или другой? Появилась возможность заказать и привезут быстро... Ссылка на комментарий Поделиться на другие сайты Поделиться
виктор44 Опубликовано 24 августа, 2011 Автор Поделиться Опубликовано 24 августа, 2011 (изменено) Думаю что 32.Постараюсь уместить в него всё что намечено,а возможно даже больше.Дело в том что контроллеры с памятью больше 32 КБ в DIP корпусе не выпускаются (кажется так).А этот можно поставить в панель и вынимать для перепрошивки. Изменено 10 марта, 2012 пользователем macik001 Ссылка на комментарий Поделиться на другие сайты Поделиться

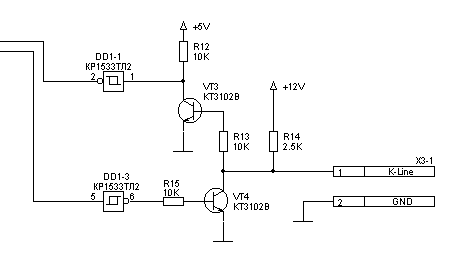

sashashemelev Опубликовано 24 августа, 2011 Поделиться Опубликовано 24 августа, 2011 (изменено) Тогда Атмегу 32 закажу..нужна будет подробная схема по сборке. Входной каскад по этой схеме могу сделать? У меня старый тестер по такой собран - работает без проблем. Изменено 10 марта, 2012 пользователем macik001 Ссылка на комментарий Поделиться на другие сайты Поделиться

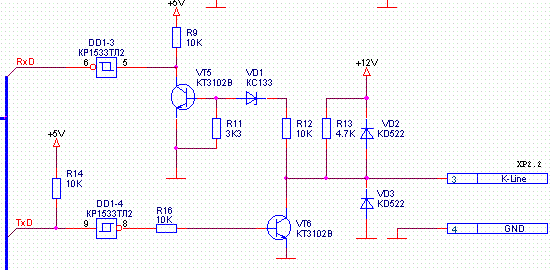

виктор44 Опубликовано 24 августа, 2011 Автор Поделиться Опубликовано 24 августа, 2011 (изменено) Схему выложу в выходные(постараюсь,времени нет совсем).В базовую цепь транзистора приёмника я бы включил КС133 для большей помехозащищённости.В понедельник выхожу на работу,тогда и начну по настоящему писать программу. Изменено 10 марта, 2012 пользователем macik001 Ссылка на комментарий Поделиться на другие сайты Поделиться
sashashemelev Опубликовано 24 августа, 2011 Поделиться Опубликовано 24 августа, 2011 Про стабилитрон забыл. Ссылка на комментарий Поделиться на другие сайты Поделиться
виктор44 Опубликовано 25 августа, 2011 Автор Поделиться Опубликовано 25 августа, 2011 (изменено) Именно так.В принципе в схеме ничего непонятного быть не может.Надо взять схему на ATmega 168 и заменить контроллер на ATmega32 по схеме из Протеуса.Вход-выход-то же самое,только выводы несколько другие(по кнопкам и на LCD. Изменено 10 марта, 2012 пользователем macik001 Ссылка на комментарий Поделиться на другие сайты Поделиться
sashashemelev Опубликовано 25 августа, 2011 Поделиться Опубликовано 25 августа, 2011 Буду ждать прошивку и видоизменённую схему( с 4 кнопками). Ссылка на комментарий Поделиться на другие сайты Поделиться
виктор44 Опубликовано 26 августа, 2011 Автор Поделиться Опубликовано 26 августа, 2011 Сегодня дописал практически всё по М73,не хватает только нескольких параметров(не важных на мой взгляд).Ошибки,сброс и АЦП должны читаться на всех блоках одинаково.Пока выкладываю только версию для Протеуса,для MEGA 32 программа не готова.Жду замечаний и дополнений,одна голова хорошо,а две(или много)лучше. CИМ.ZIP Ссылка на комментарий Поделиться на другие сайты Поделиться
sashashemelev Опубликовано 26 августа, 2011 Поделиться Опубликовано 26 августа, 2011 (изменено) Глянул в Протеусе. Отлично. Расшифровка ошибок и управление механизмами допишешь? Расшифровку можно сделать в виде бегущей строки по одной ошибке, а вверх и вниз выбирать ошибку. А может всё таки в параметрах по 4 параметра выводить, а не по 8? Будет нагляднее. Есть ещё идейка: можно добавить автоопределение контроллера и прошивки( например в первой строке название ЭБУ, во второй версия прошивки)? Завтра если машина на ремонт будет, своим тестером гляну, фотки с экрана сделаю, если интересно... Изменено 26 августа, 2011 пользователем sashashemelev Ссылка на комментарий Поделиться на другие сайты Поделиться
виктор44 Опубликовано 26 августа, 2011 Автор Поделиться Опубликовано 26 августа, 2011 Боюсь,что расшифровка ошибок просто забьёт всю оставшуюся память и некуда будет писать другие ЭБУ и ИМ.Дело в том,что количество меню практически не влияет на объём занимаемой памяти,а вывод на LCD одного знака занимает в лучшем случае 2 байта(когда вывод строки),а в худшем 8(вывод каждого символа по отдельности).Надо просто посчитать количество ошибок,умножить на количество символов расшифровки,умножить на 4(примерно) и всё станет ясно,Сейчас занято около 16 килобайт,Насчёт автоопределения,Каким образом определить название ЭБУ? Ссылка на комментарий Поделиться на другие сайты Поделиться
виктор44 Опубликовано 26 августа, 2011 Автор Поделиться Опубликовано 26 августа, 2011 (изменено) А определение прошивки можно сделать,И ещё,Конечно можно сделать программу для англо-русского дисплея,но тогда при применении другого где нет кириллицы вместо понятных названий будут вылезать какие-то карябины совсем никому не понятные.Да ещё.Мне надо логи от OpenDiag по Я5.1,БОШ1.5.4 и Я7.2. Изменено 26 августа, 2011 пользователем виктор44 Ссылка на комментарий Поделиться на другие сайты Поделиться
sashashemelev Опубликовано 27 августа, 2011 Поделиться Опубликовано 27 августа, 2011 (изменено) Логи сниму по возможности. По микротестеру есть исходники для бортового компьютера -тестера на atmel , я тебе скину - посмотри, может есть что полезное...По индикаторам - у меня были 3 типов разных, и все поддерживали кириллицу. Наверное другие уже мало распространены. 22.RAR Изменено 27 августа, 2011 пользователем sashashemelev Ссылка на комментарий Поделиться на другие сайты Поделиться
sashashemelev Опубликовано 27 августа, 2011 Поделиться Опубликовано 27 августа, 2011 Если расшифровка забивает память - лучше не писать. ИМ важнее... Ссылка на комментарий Поделиться на другие сайты Поделиться
sashashemelev Опубликовано 27 августа, 2011 Поделиться Опубликовано 27 августа, 2011 (изменено) Выкладываю логи Январь 7.2 1,6 8V и фотки со своего сканера( качество плохое, но разобрать можно, фоткал с мобильника, фотика под рукой не оказалось..) 2.RAR Изменено 27 августа, 2011 пользователем sashashemelev Ссылка на комментарий Поделиться на другие сайты Поделиться
виктор44 Опубликовано 27 августа, 2011 Автор Поделиться Опубликовано 27 августа, 2011 Спасибо,посмотрел.Да я знаю как это сделать,но если я буду писать кириллицей то не будет симуляции в протеусе и у себя проверить не смогу.У меня в индикаторе нет русских вукв.Давай откатаем прогу пока так на реальном контроллере,а потом можно переписать под англо-русский дисплей.Но сначала определимся сколько свободного места останется в контроллере. Ссылка на комментарий Поделиться на другие сайты Поделиться
sashashemelev Опубликовано 3 сентября, 2011 Поделиться Опубликовано 3 сентября, 2011 Виктор, есть одна проблемка. Не могу найти кварц от компа, просто нет плат палёных. Можно пересчитать прошивку под другой кварц ( 4, 10, 12, 20 МГц )? Ссылка на комментарий Поделиться на другие сайты Поделиться
виктор44 Опубликовано 3 сентября, 2011 Автор Поделиться Опубликовано 3 сентября, 2011 (изменено) Посмотрю при какой частоте кварца будет меньше ошибка и напишу.У ATmega32 максимальная частота 16 MHz.Давай сделаю на 12? Изменено 3 сентября, 2011 пользователем виктор44 Ссылка на комментарий Поделиться на другие сайты Поделиться
sashashemelev Опубликовано 3 сентября, 2011 Поделиться Опубликовано 3 сентября, 2011 Посмотрю при какой частоте кварца будет меньше ошибка и напишу.У ATmega32 максимальная частота 16 MHz.Давай сделаю на 12? Хорошо. На 12 кварцы есть. Ссылка на комментарий Поделиться на другие сайты Поделиться
виктор44 Опубликовано 4 сентября, 2011 Автор Поделиться Опубликовано 4 сентября, 2011 Наконец-то обещаная схема.Цепи питания,сброса и кварца не показаны.К PORTD.7 можно подключить пъезик для подтверждения нажатия кнопок.Прошивка будет к вторнику(пока только для М73). схема.zip Ссылка на комментарий Поделиться на другие сайты Поделиться
sashashemelev Опубликовано 4 сентября, 2011 Поделиться Опубликовано 4 сентября, 2011 Резисторы R1,2,3,4 правильно подключены? Ссылка на комментарий Поделиться на другие сайты Поделиться
