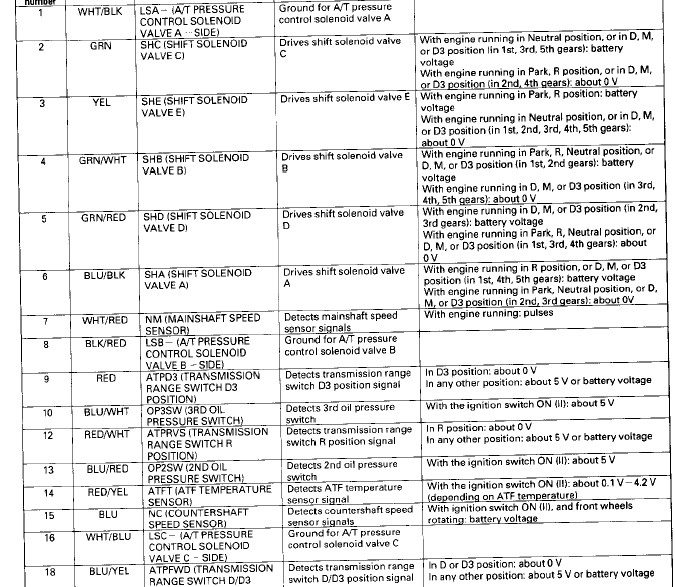

Поделитесь распиновкой моторника и схемой на Honda Stream, 2003, V2,0, K20. Очень нужно, спасибо..

Ссылка на комментарий
Поделиться на другие сайты

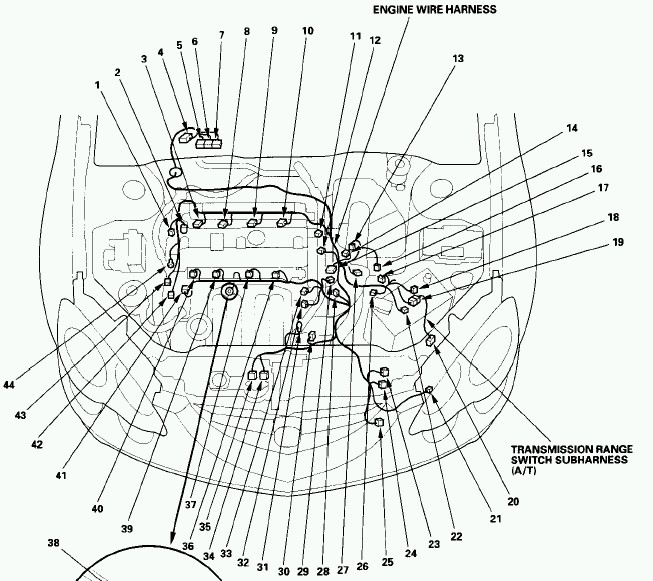

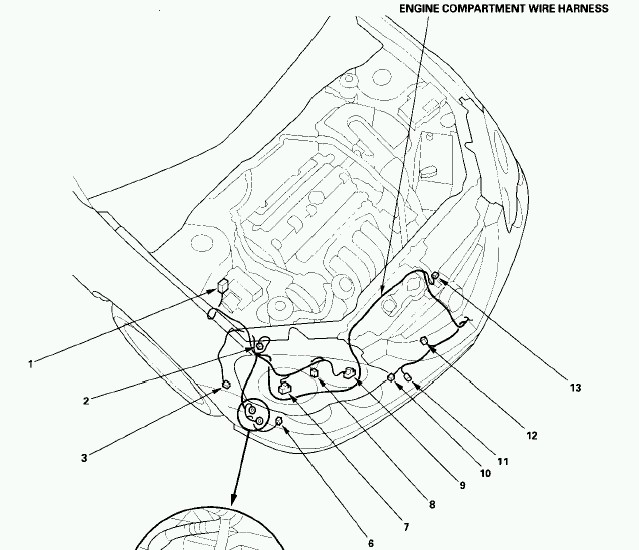

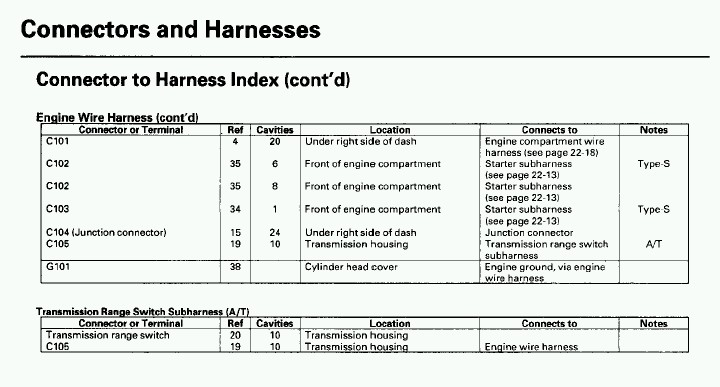

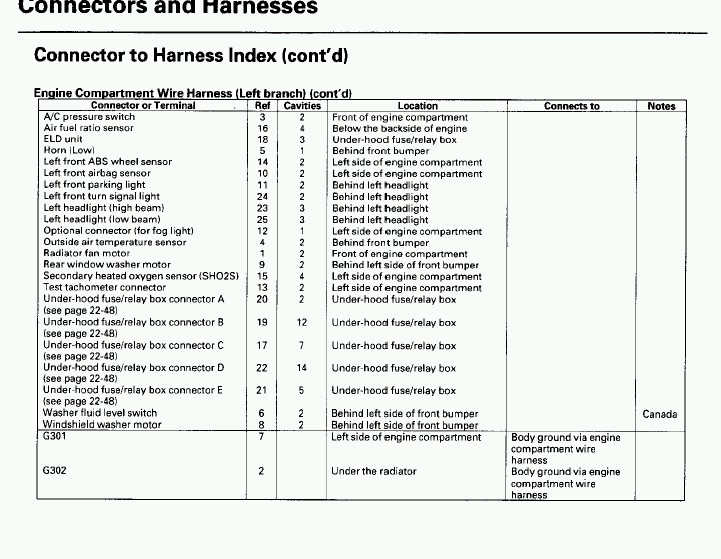

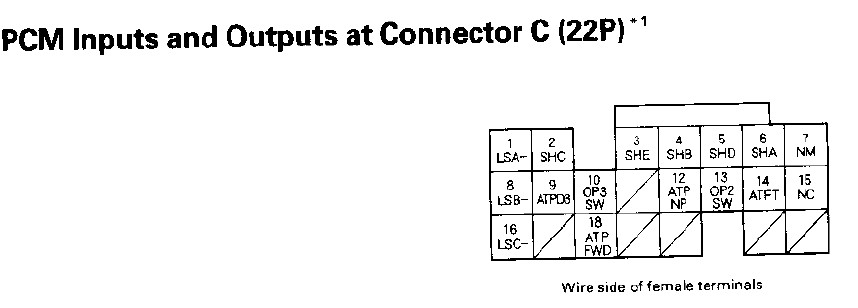

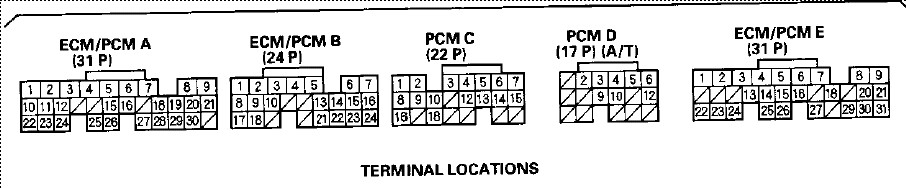

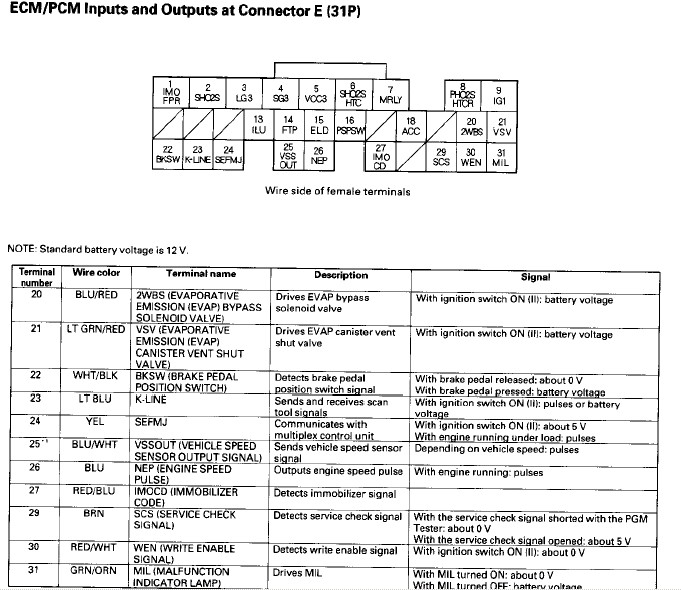

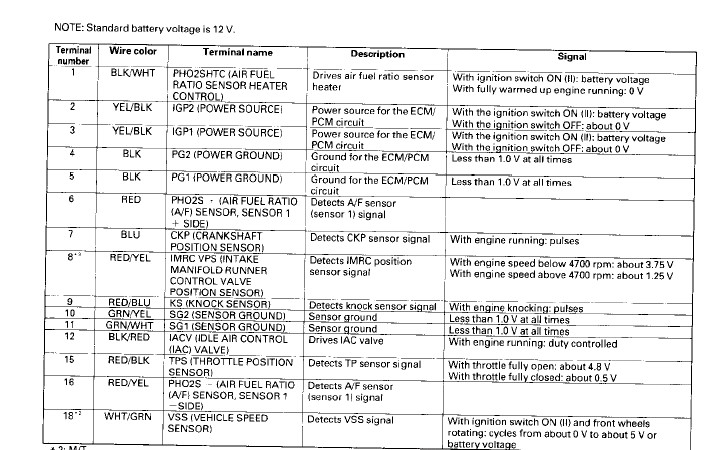

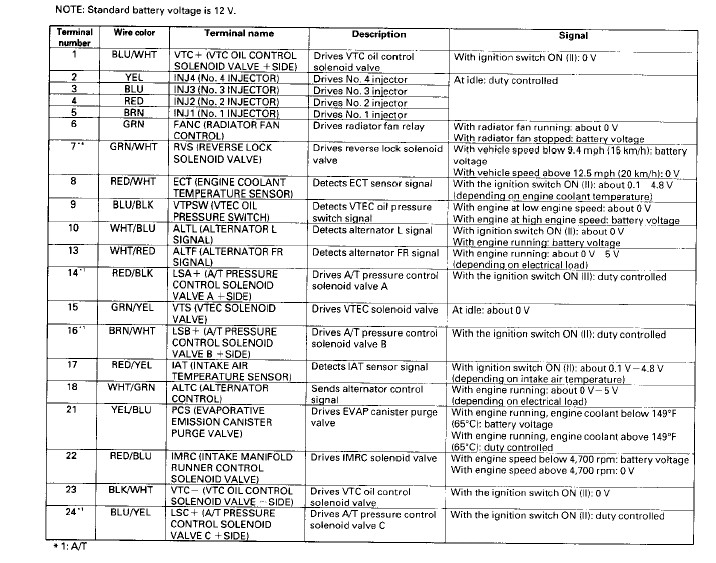

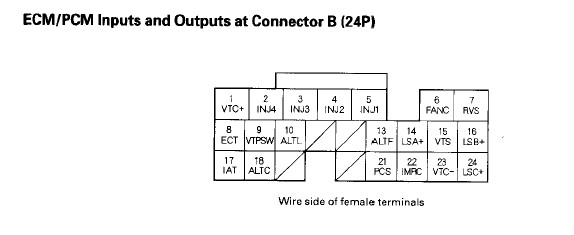

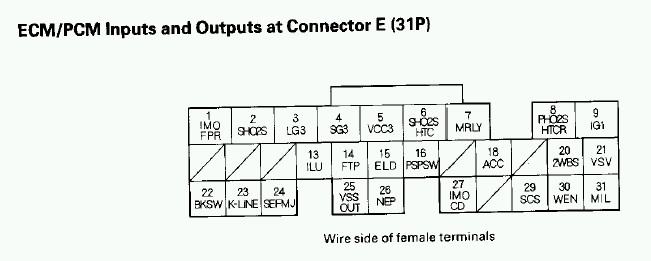

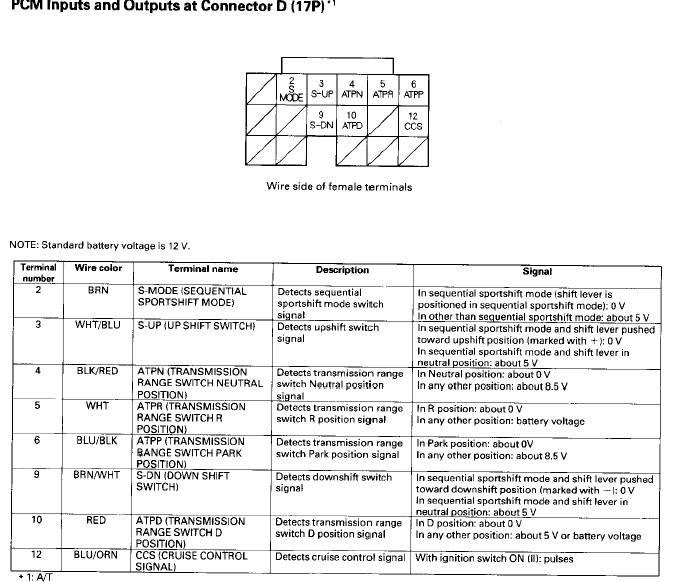

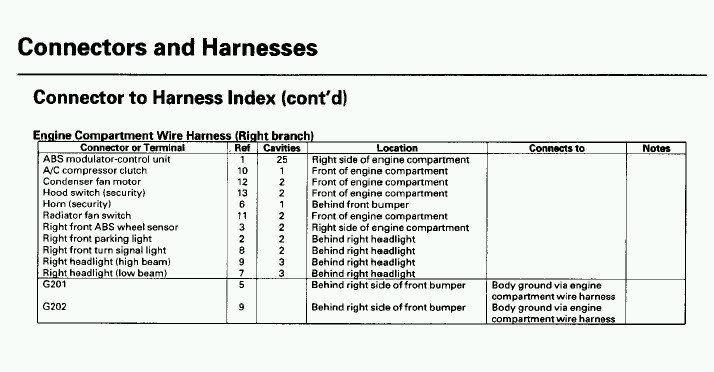

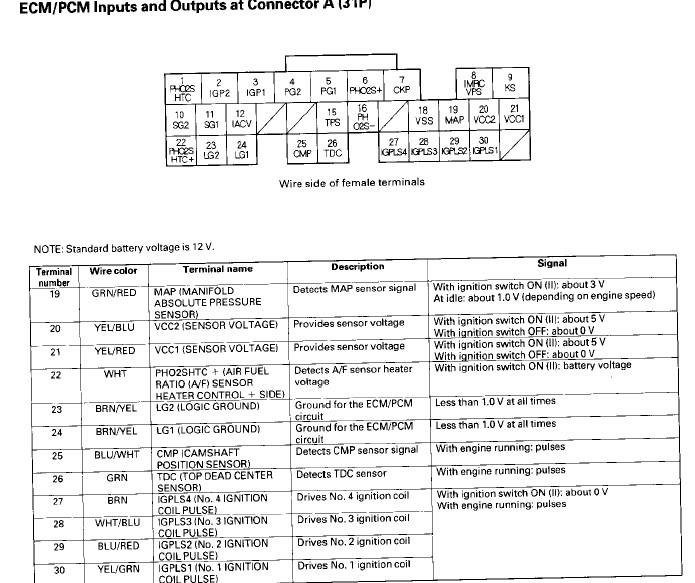

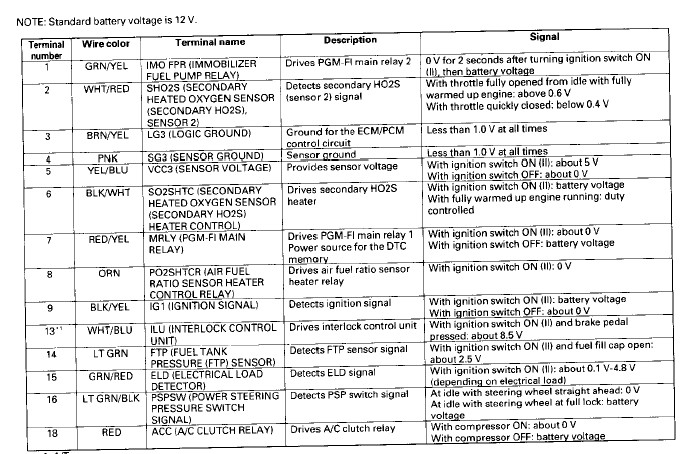

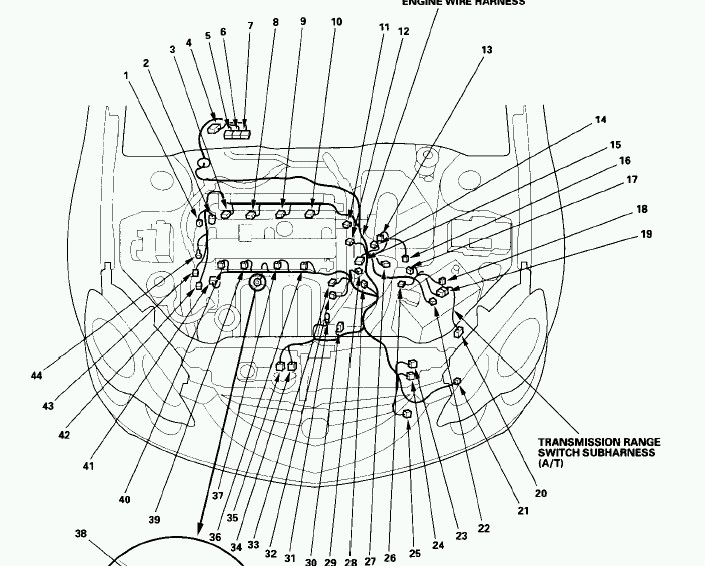

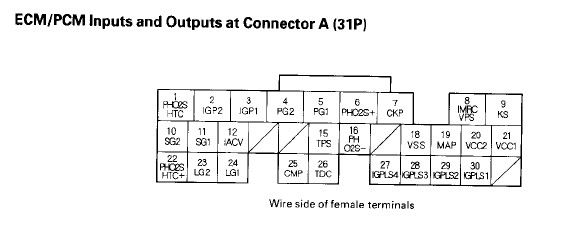

Отвечу сам себе, RSX Type S k20a type r ECU PINOUT. Спасибо)



















Изменено пользователем Рава
Ссылка на комментарий
Поделиться на другие сайты

Можно еще поделиться. Toyota Caldina, 2000, 1.8l, 7A-FE, АКПП. Ошибка P0340 - Camshaft Position sensor Circuit Malfunction. Хочу проводку проверить, не нашел распиновку. Спасибо

Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

Может есть у кого распиновка эбу Bosch 0 281 001 185   Audi 80 b4 1992-1993 дизель 1z tdi спасибо)

1z A80.rar

Ссылка на комментарий
Поделиться на другие сайты

Всем ПРИВЕТ!

Схожу сума  :blink:  :blink:  не могу найти схему подключения ЭБУ ауди а6 с5 2.5 тди 1998. блок 5 разъемный.

ПОМОГИТЕ

Ссылка на комментарий
Поделиться на другие сайты

Всем ПРИВЕТ!

Схожу сума  :blink:  :blink:  не могу найти схему подключения ЭБУ ауди а6 с5 2.5 тди 1998. блок 5 разъемный.

ПОМОГИТЕ

без модели двигателя никто вам не поможет.

Ссылка на комментарий
Поделиться на другие сайты

нужна схема подключения к ECU Ауди а6 с5 2.5


Движок AFB!!!!! 2.5 TDI


Прикол в том что ЭБУ не видит  ABS для ASR . Блок , панель, кнопка, с ASR а вот проводок от блока к АБС управления, отсутствует!!! мне бы  понять что с чем соединить чтобы все заработало.


прошарил нет ничего в помощь

Ссылка на комментарий
Поделиться на другие сайты

Можно еще поделиться. Toyota Caldina, 2000, 1.8l, 7A-FE, АКПП. Ошибка P0340 - Camshaft Position sensor Circuit Malfunction. Хочу проводку проверить, не нашел распиновку. Спасибо

У Вас ДВС с трамблёром или отдельно катушки зажигания с торца головки? Если с трамблёром, то ДПКВ является и ДПРВ, а если без трамблёра, то пин №1 датчика сигнальный провод идёт на контакт ЭБУ № С5, пин №2 датчика идёт на контакт ЭБУ № С17.

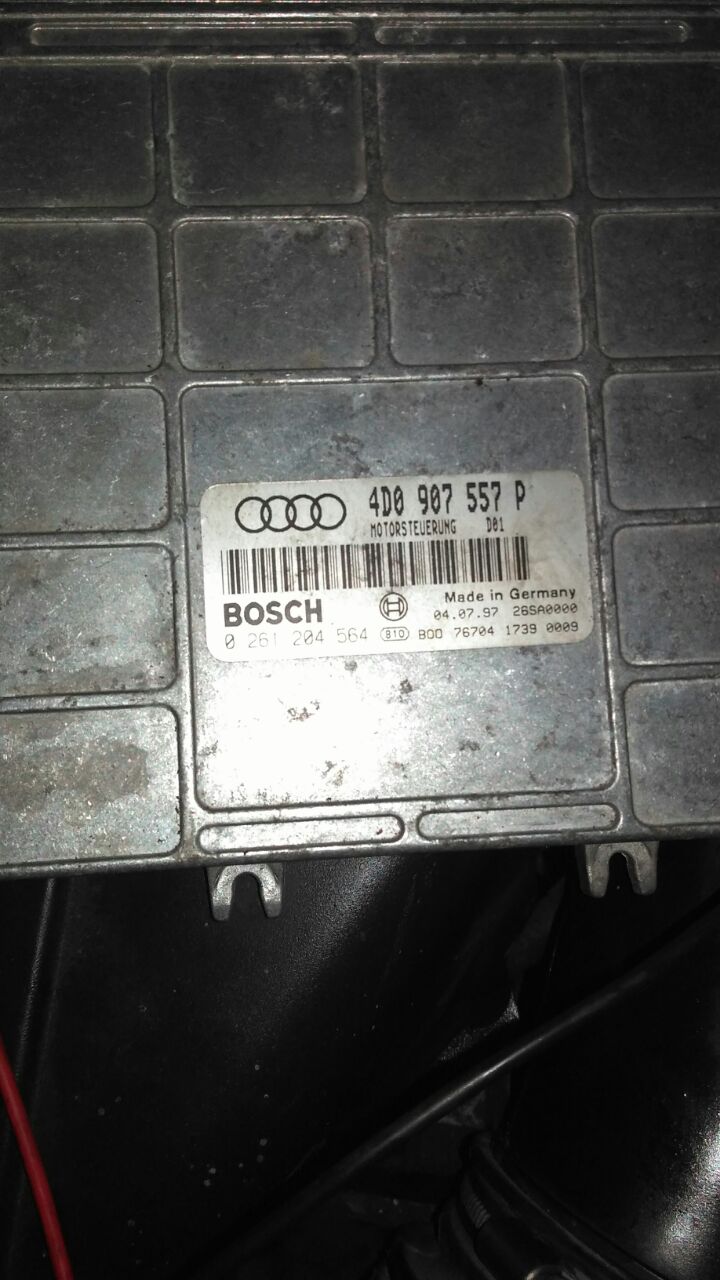

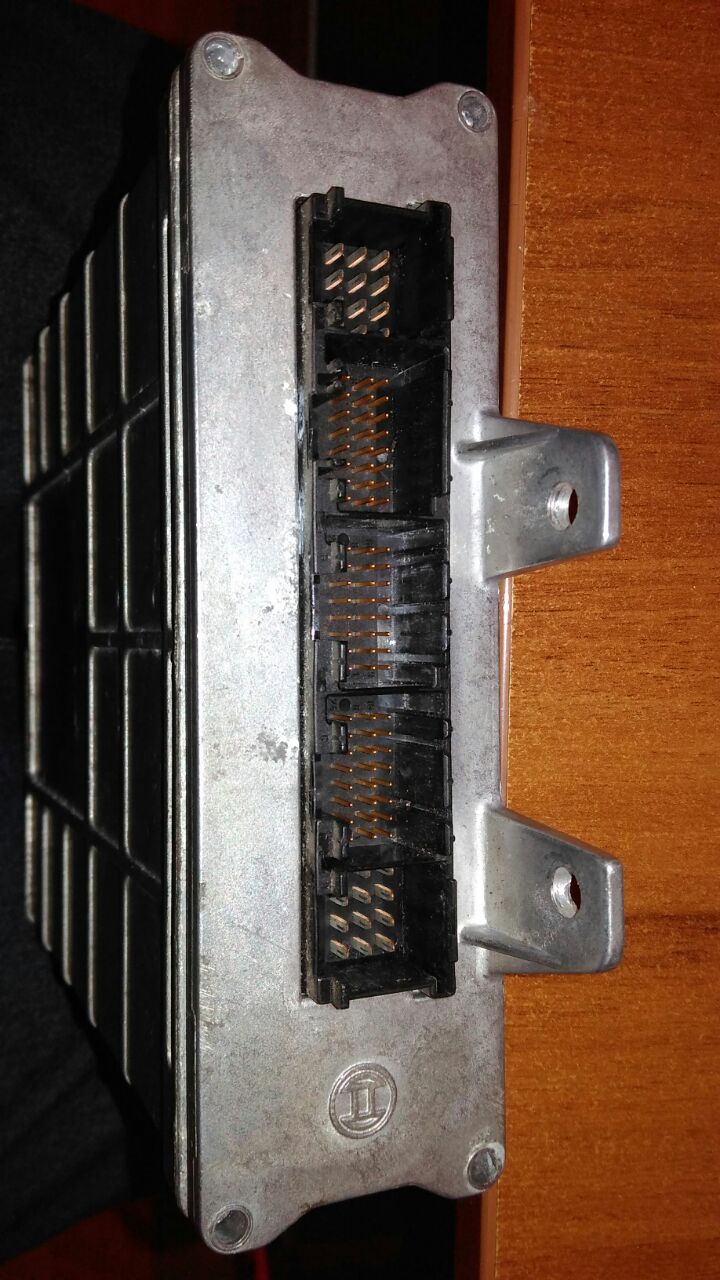

подскажите распиновку сия девайса sxwmbOHybbY.jpgSBeT5LbvTos.jpg

Год выпуска авто, модель двигателя???

Ссылка на комментарий
Поделиться на другие сайты

Добрый вечер.

Подскажите распиновку моторного -  audi A8, двигатель ABZ, 1998 года выпуска. Ни чего не нашел ни в ельзе ни в митчеле.



Ссылка на комментарий
Поделиться на другие сайты

Добрый вечер.

Подскажите распиновку моторного -  audi A8, двигатель ABZ, 1998 года выпуска. Ни чего не нашел ни в ельзе ни в митчеле.

Что Вас конкретно интересует? В ALLDATA всё есть?

Ссылка на комментарий
Поделиться на другие сайты

Что Вас конкретно интересует? В ALLDATA всё есть?

Меня интересует просто распиновка выводов  на эбу, номер пина и какой сигнал на нем, и т.д.

Ссылка на комментарий
Поделиться на другие сайты

Меня интересует просто распиновка выводов  на эбу, номер пина и какой сигнал на нем, и т.д.

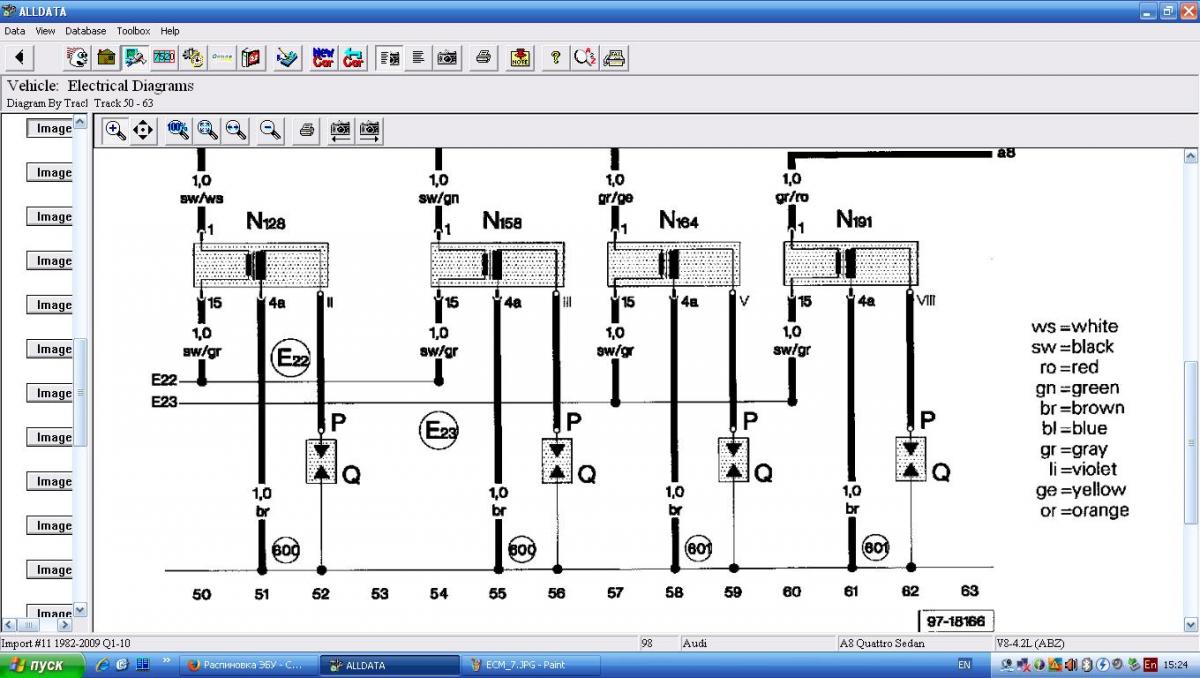

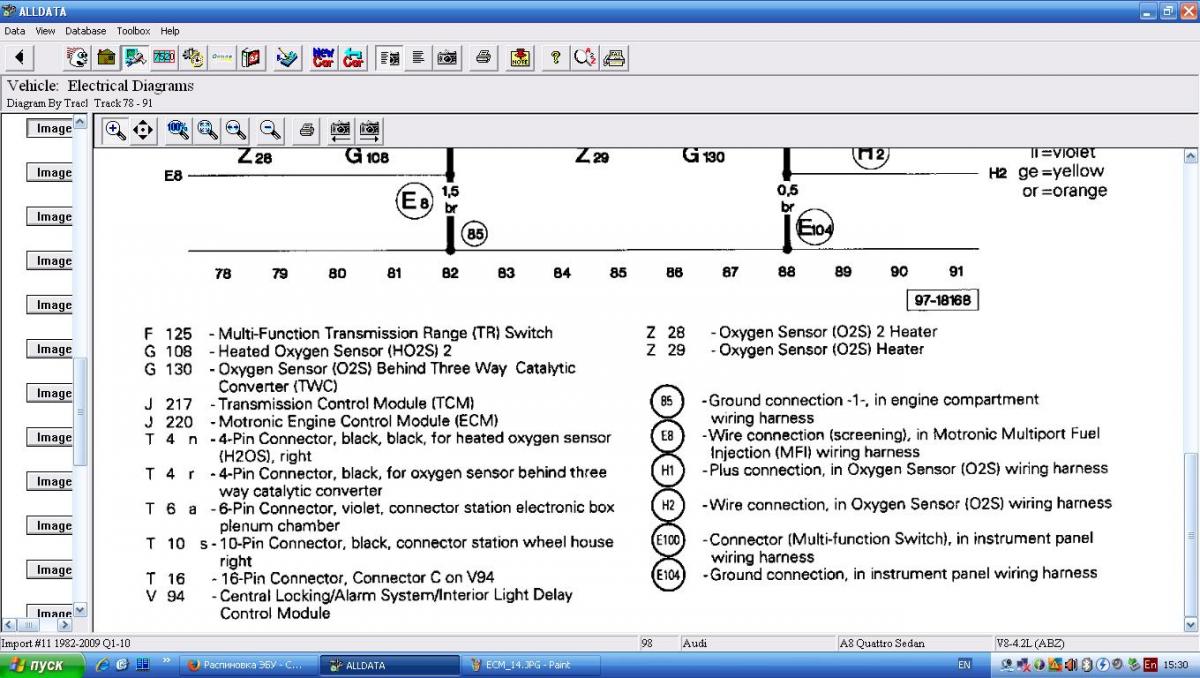

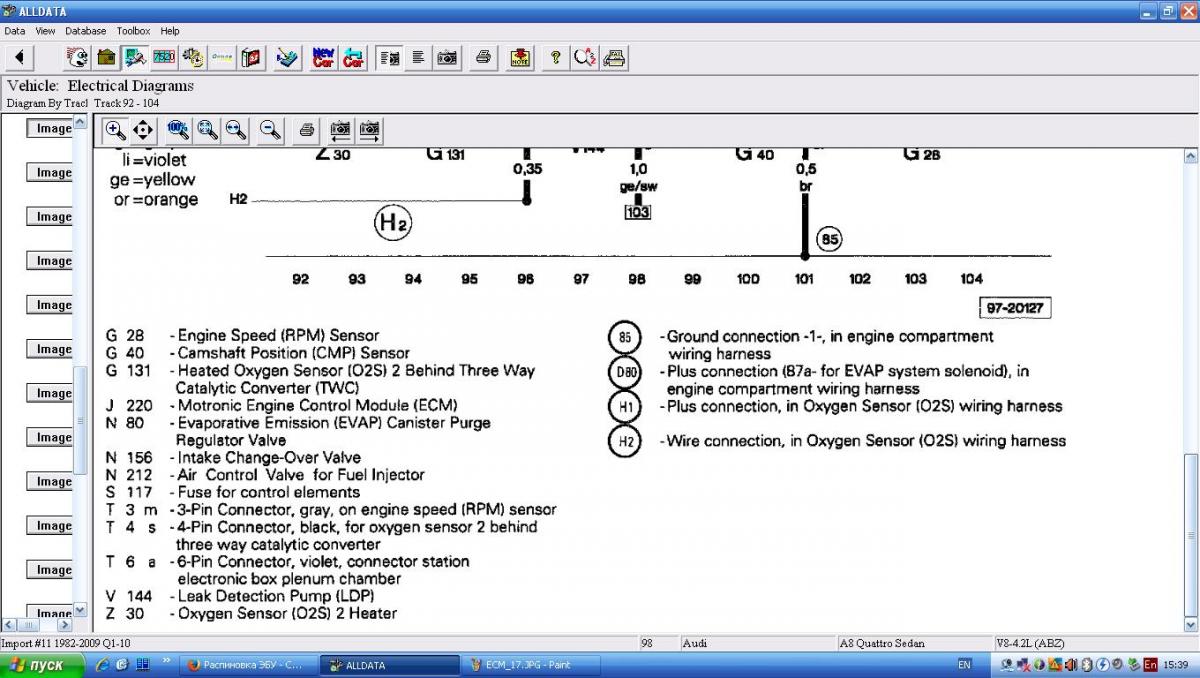

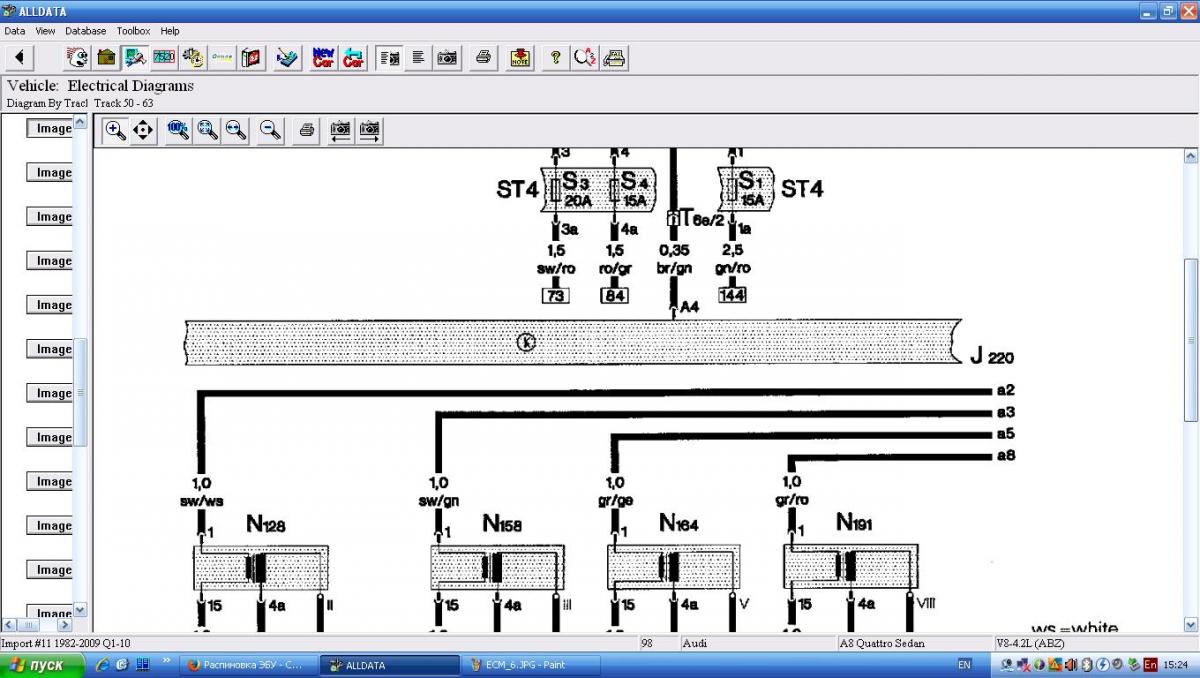

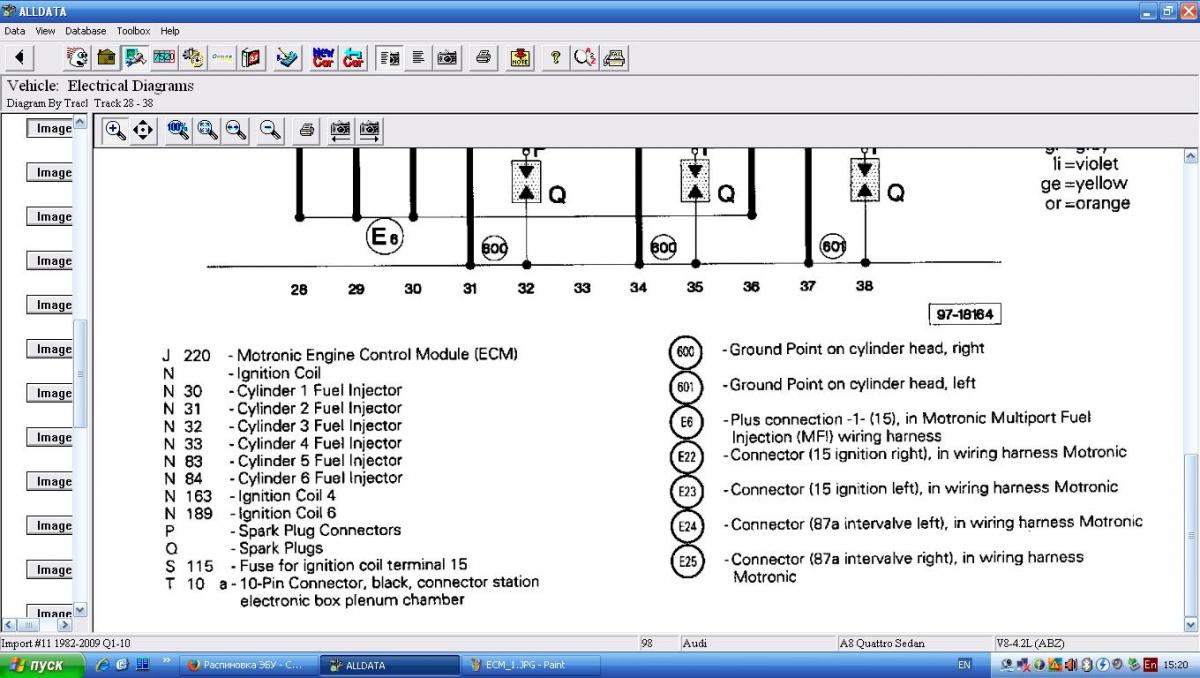

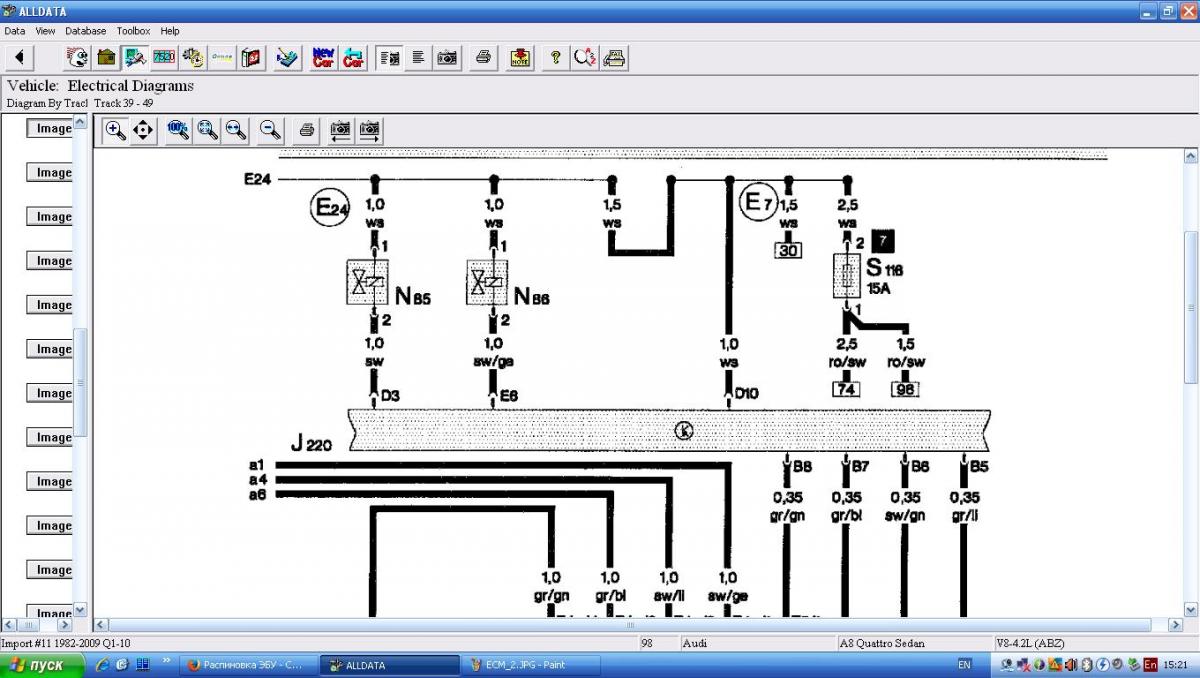

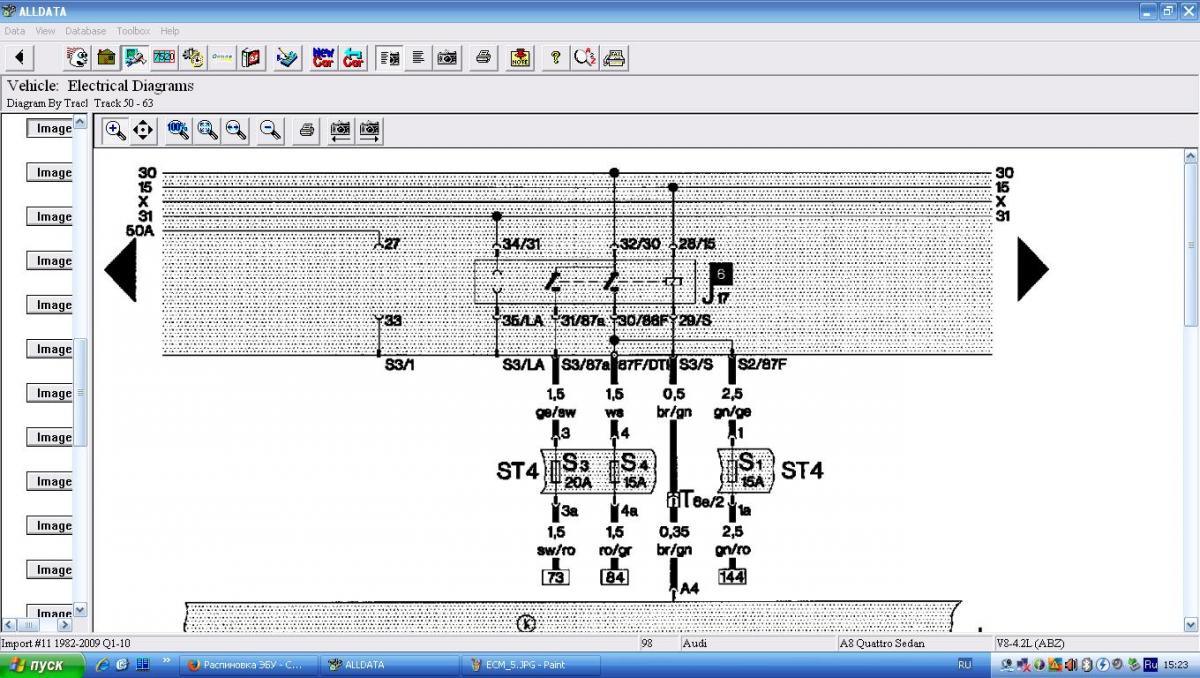

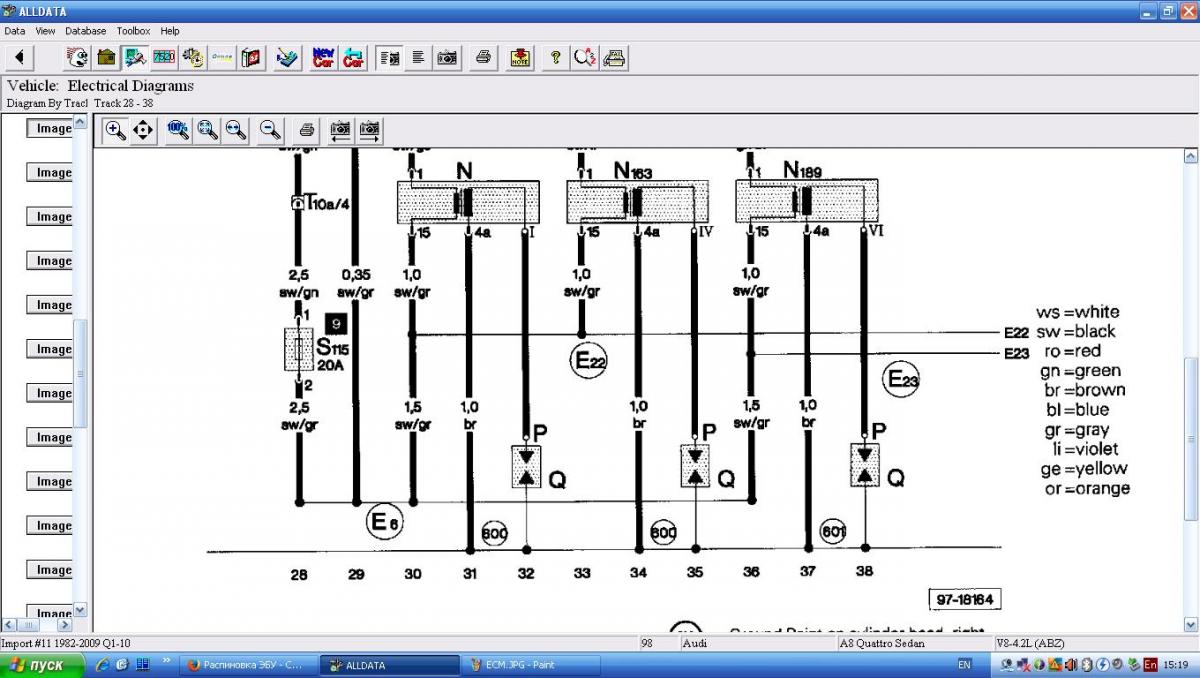

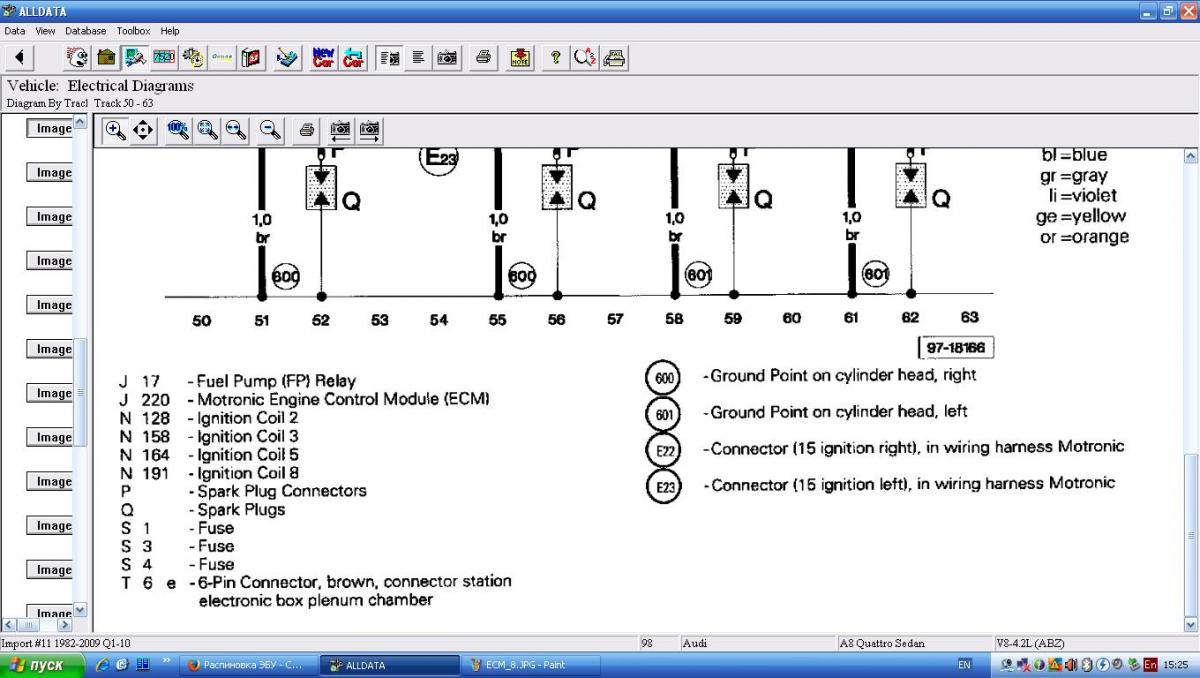

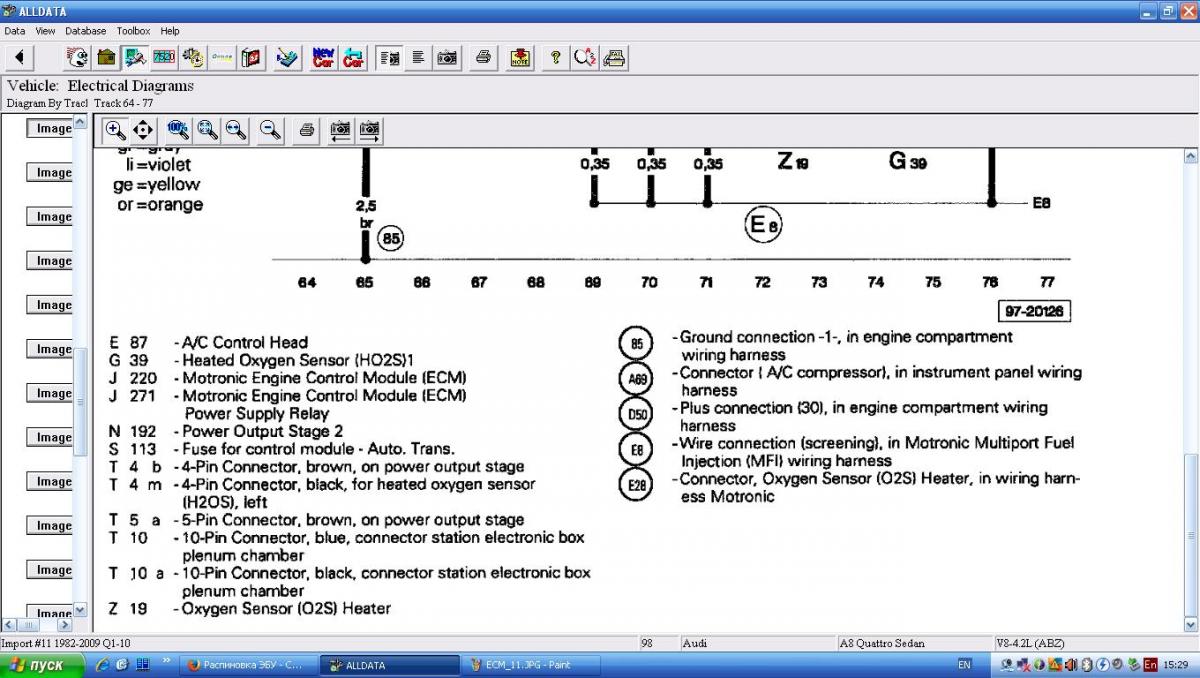

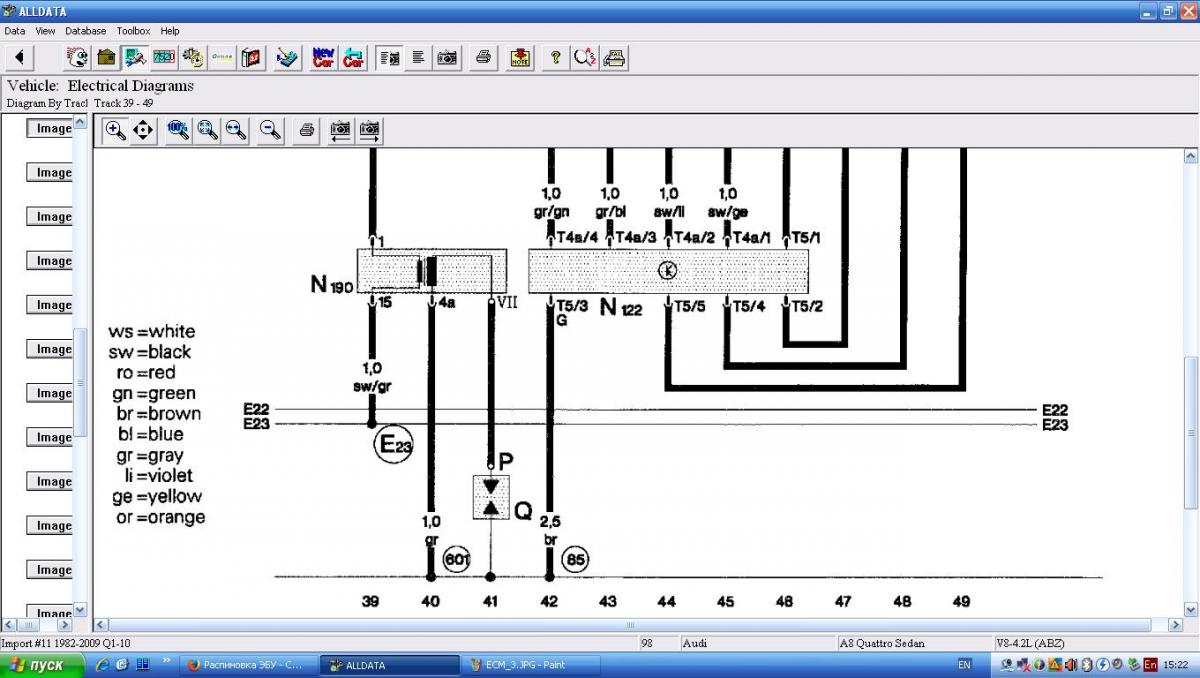

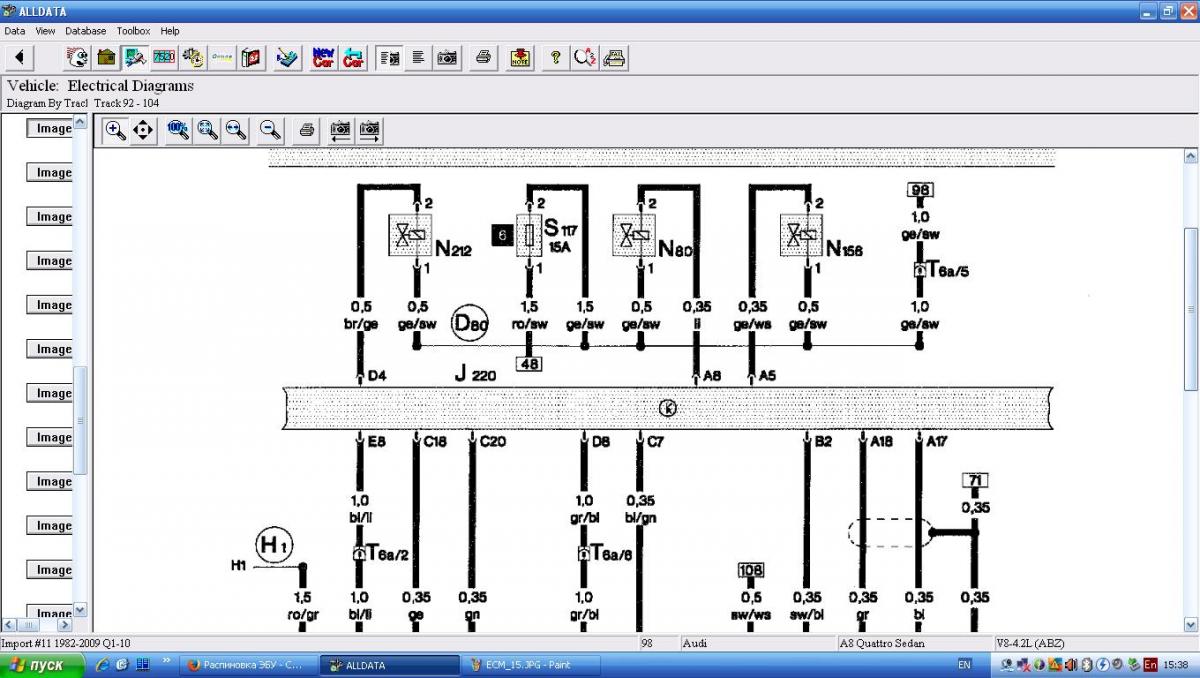

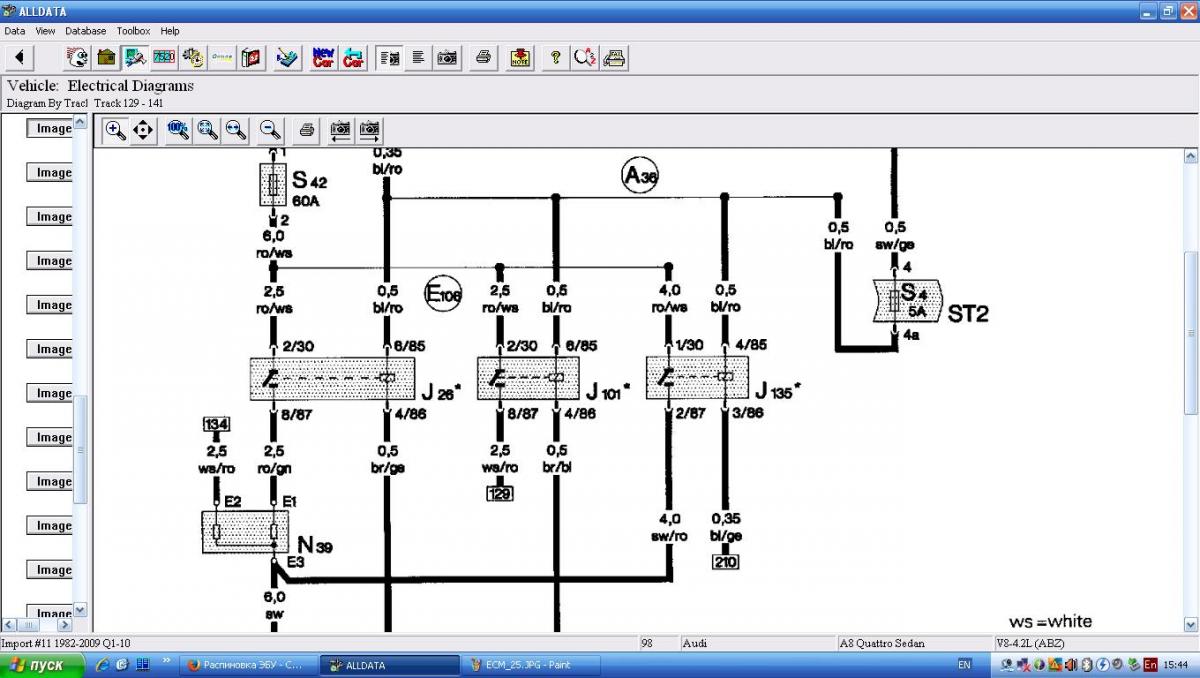

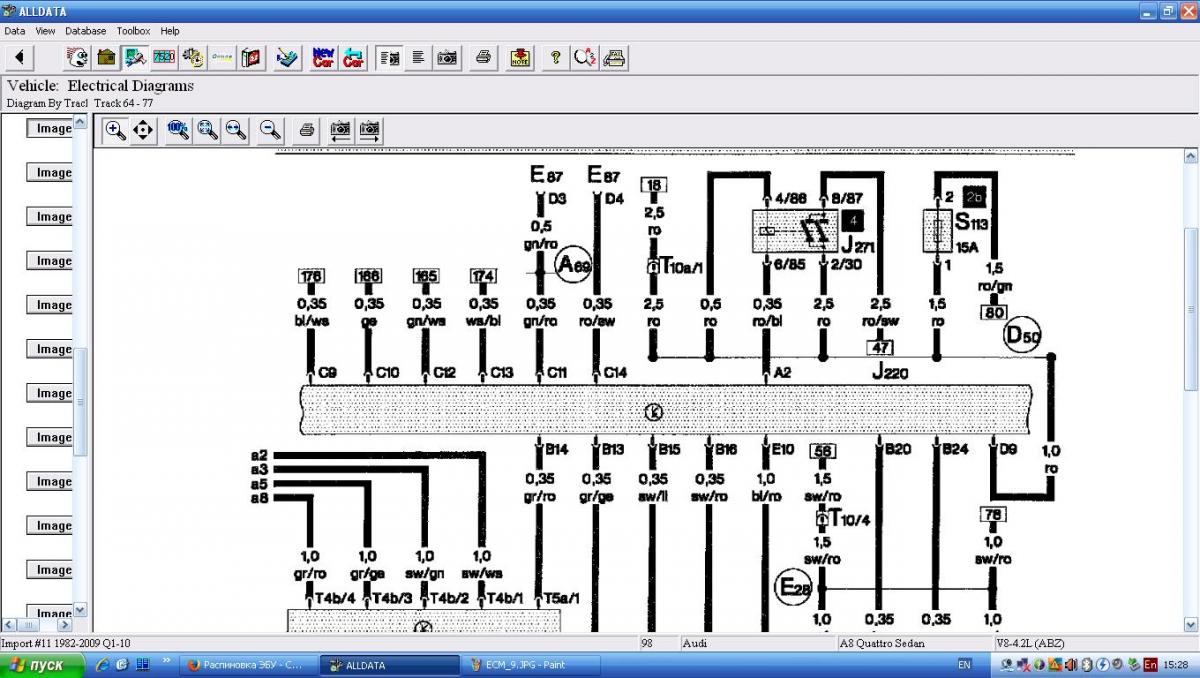

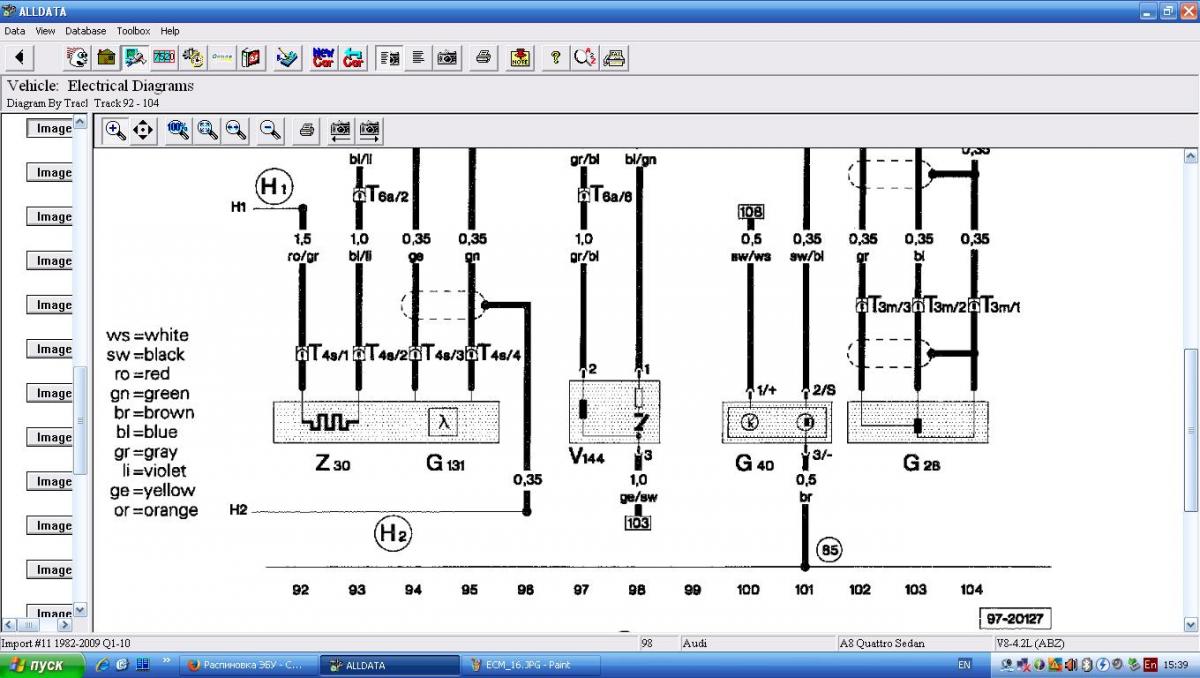

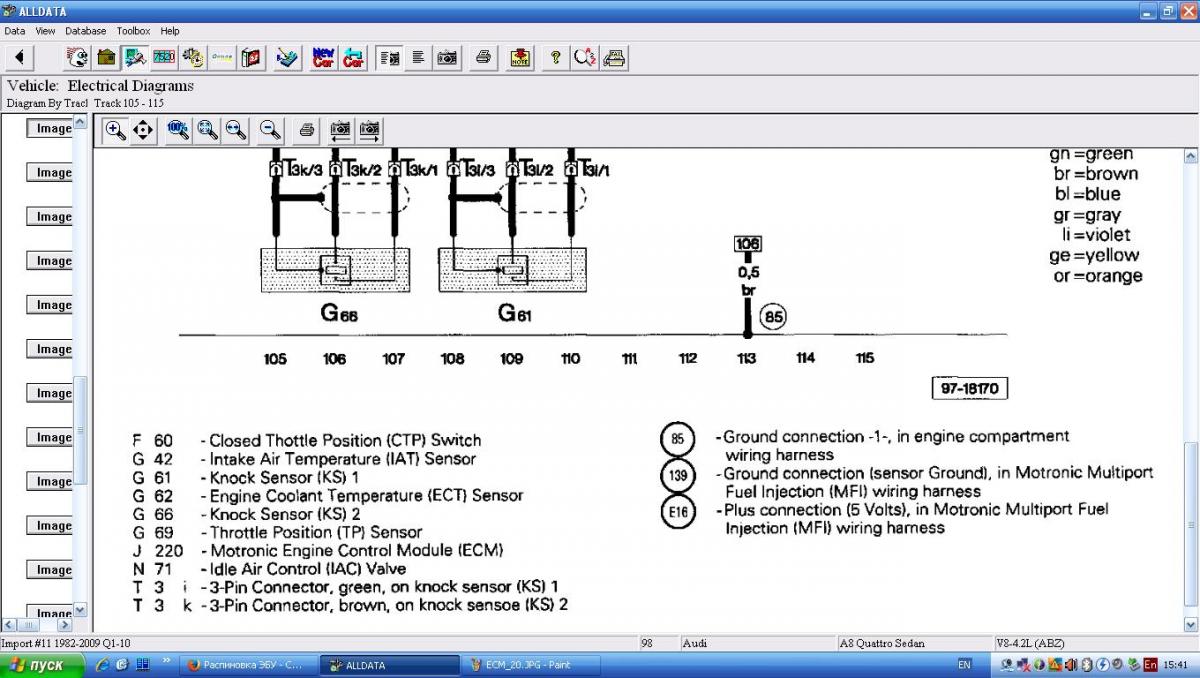

Надеюсь хватит?

Меня интересует просто распиновка выводов  на эбу, номер пина и какой сигнал на нем, и т.д.

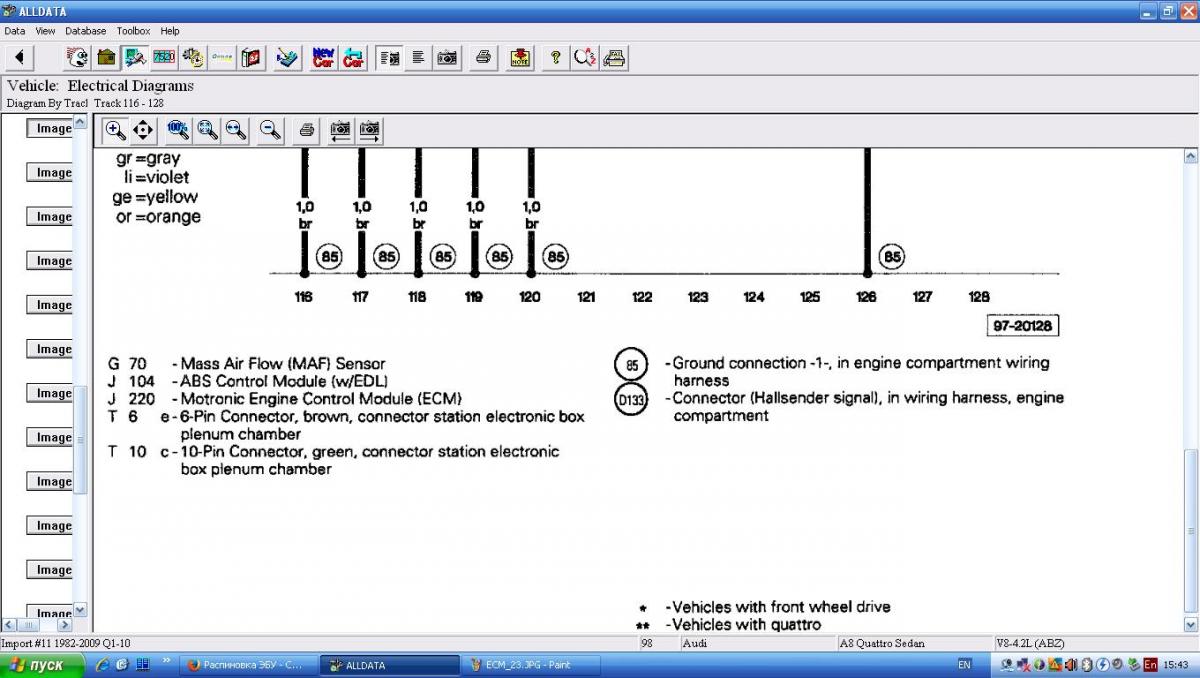

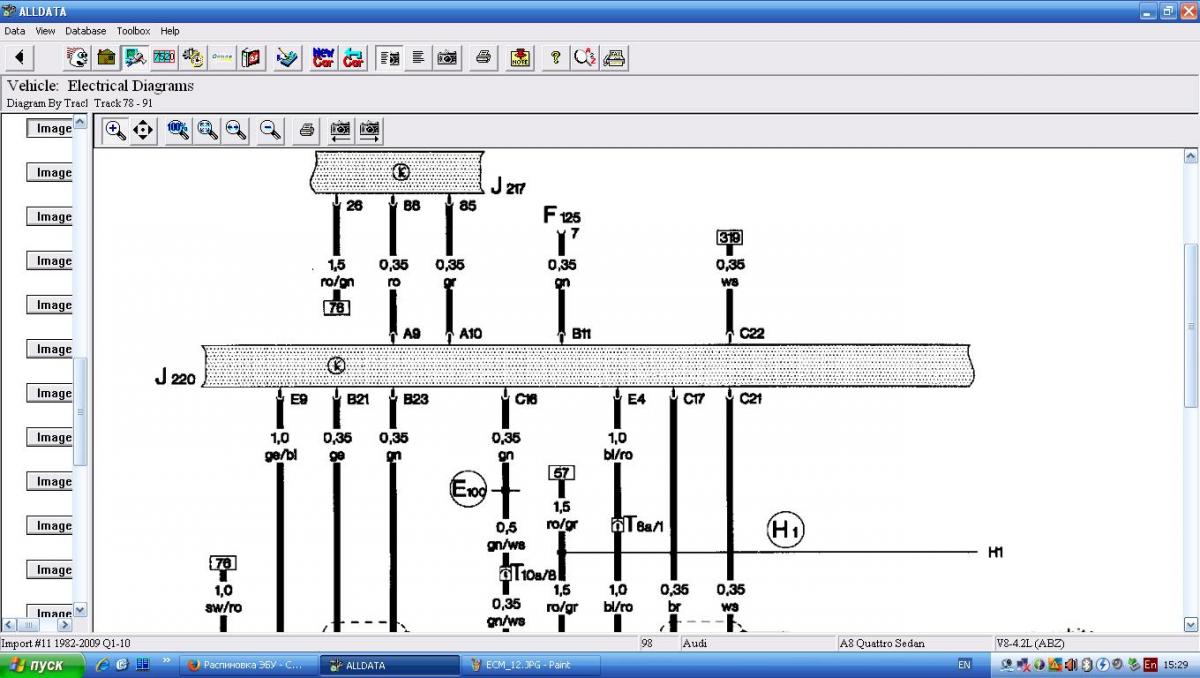

Схемы сохранены сверху вниз по 3, по 4 части.

Нужна распиновка мазда 6 1.8  l82918881d

Год какой, что такое l82918881d?






























Ссылка на комментарий
Поделиться на другие сайты

Надеюсь хватит?

Схемы сохранены сверху вниз по 3, по 4 части.

Год какой, что такое l82918881d?

год 2005

l82918881d на блоке написано

еще написано e6t54471h3

Ссылка на комментарий
Поделиться на другие сайты

год 2005

l82918881d на блоке написано

еще написано e6t54471h3

Что именно нужно? Если я даже скину Вы ничего не поймёте, т.к. датчики определяются только когда курсор наводишь.

Ссылка на комментарий
Поделиться на другие сайты

Надеюсь хватит?

Схемы сохранены сверху вниз по 3, по 4 части.

Год какой, что такое l82918881d?

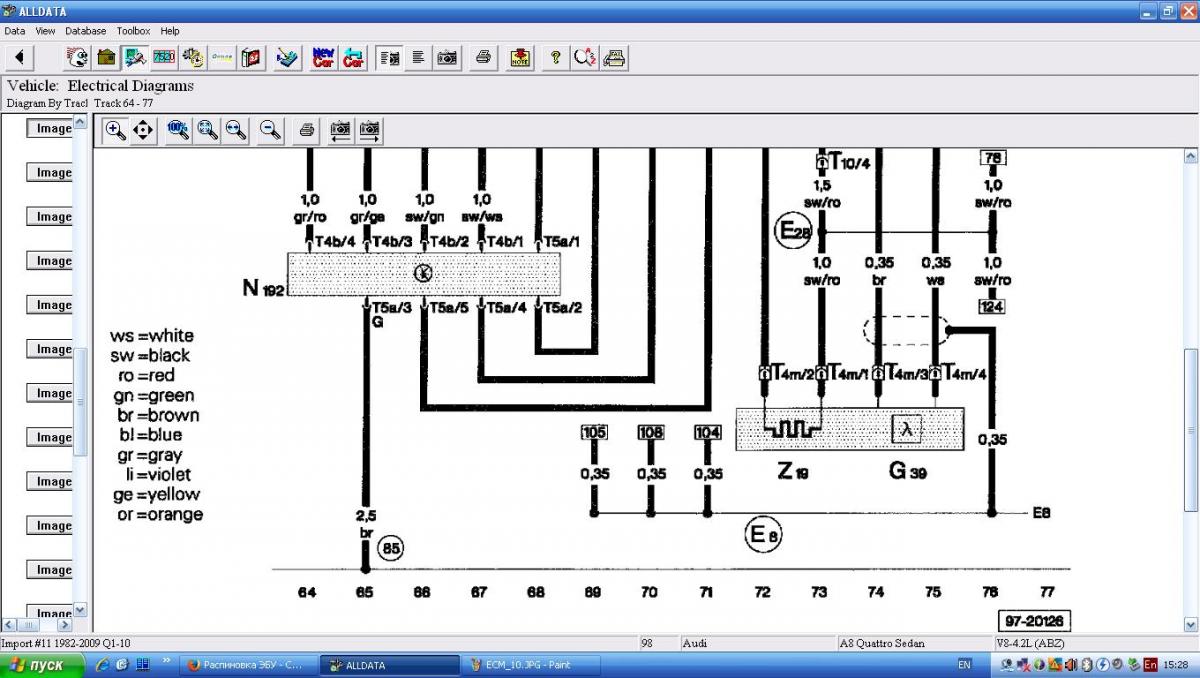

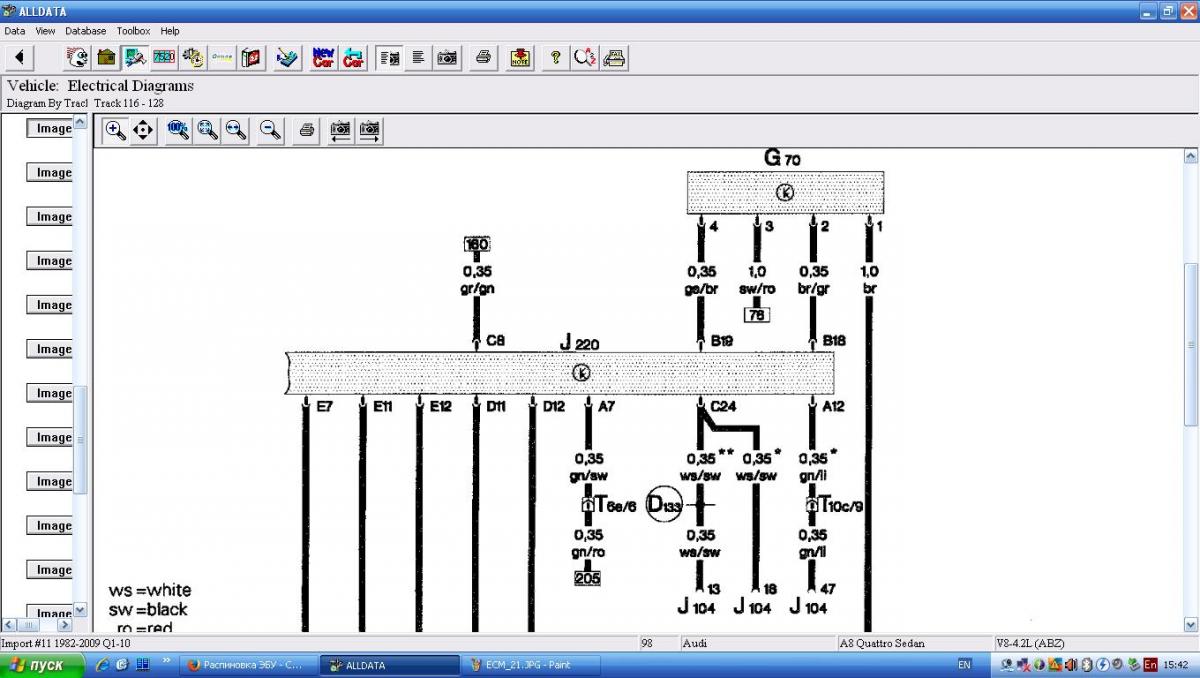

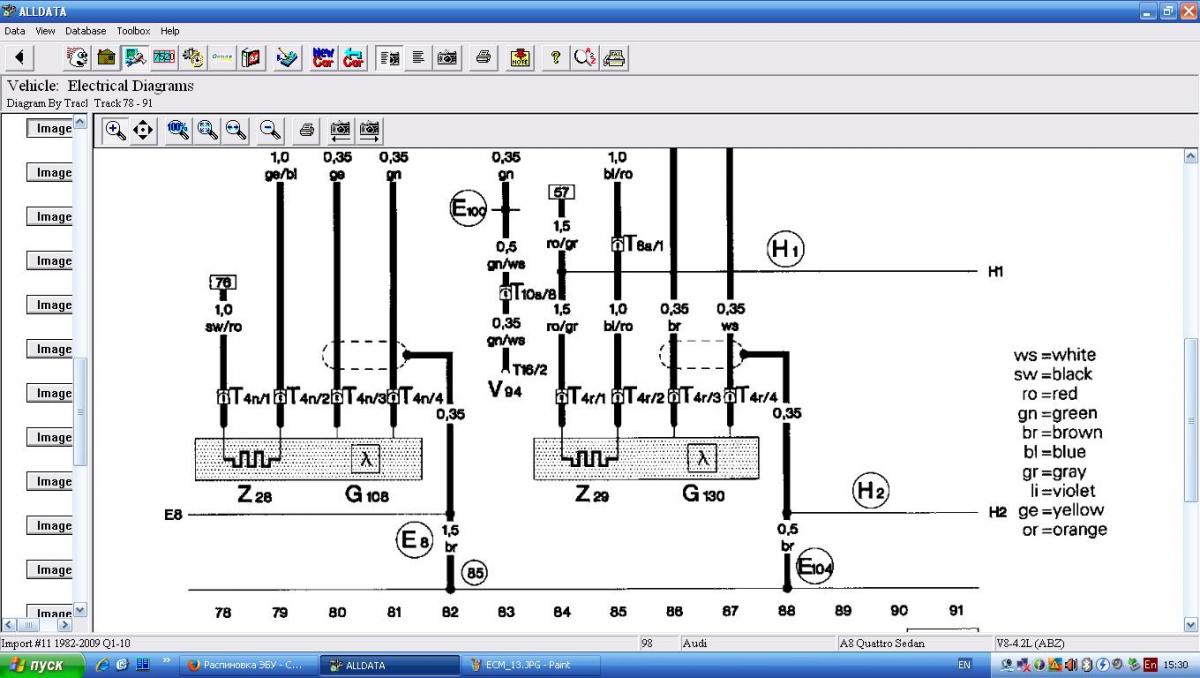

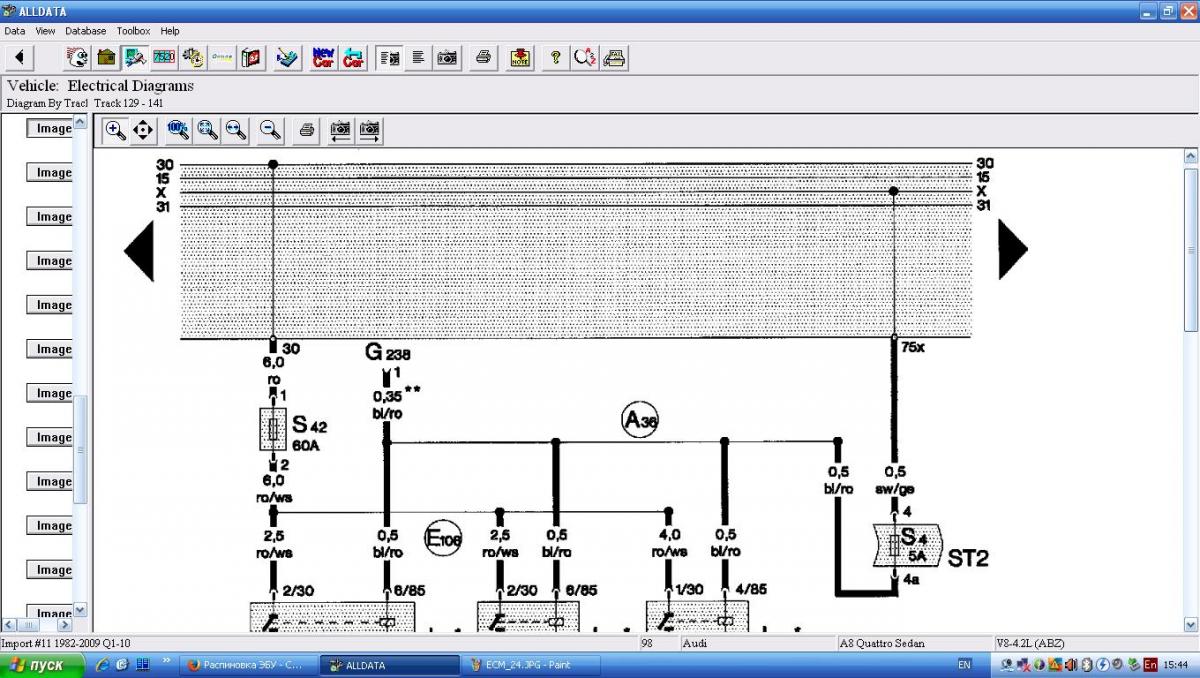

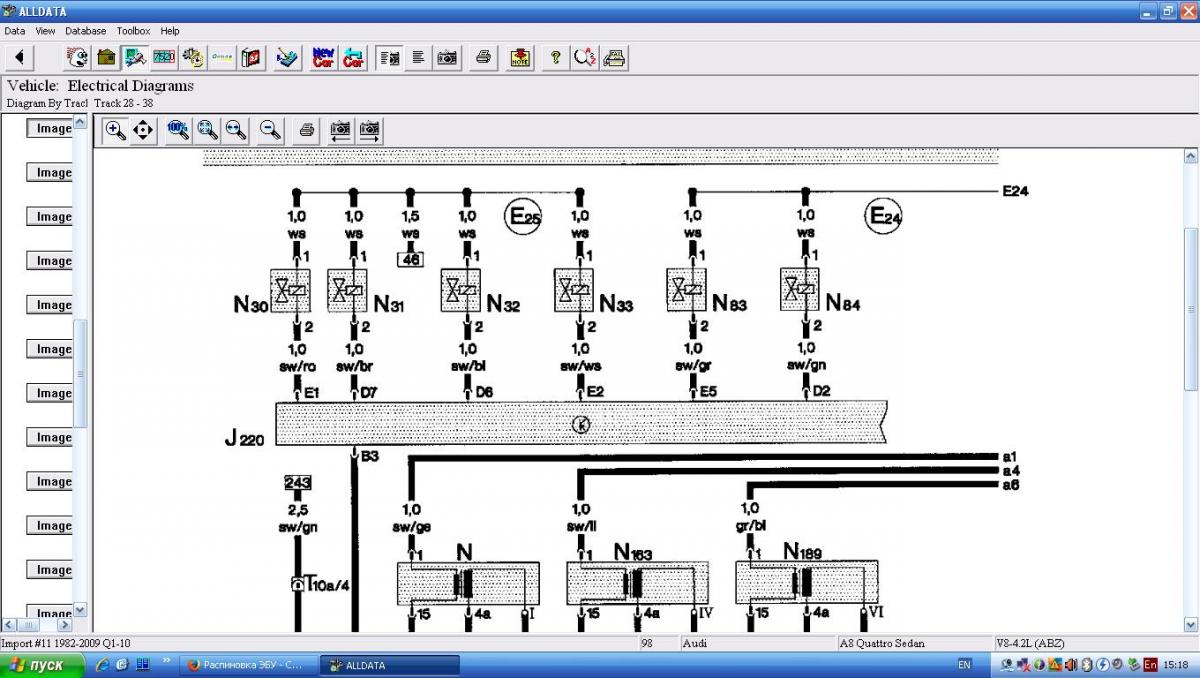

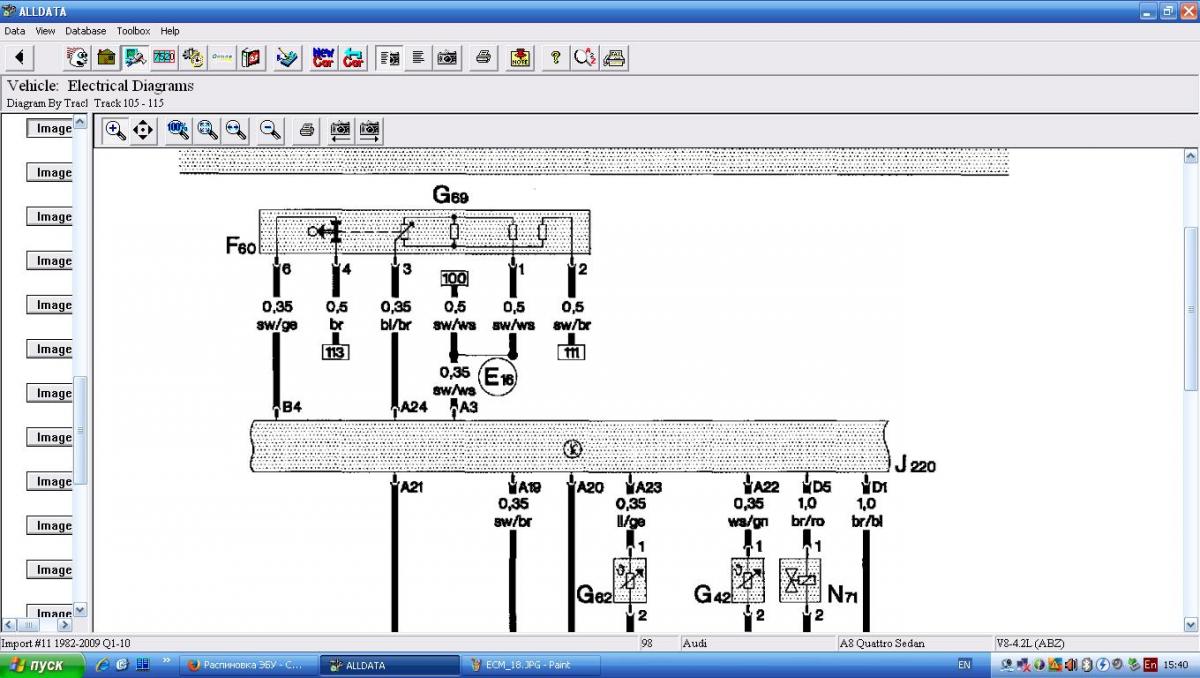

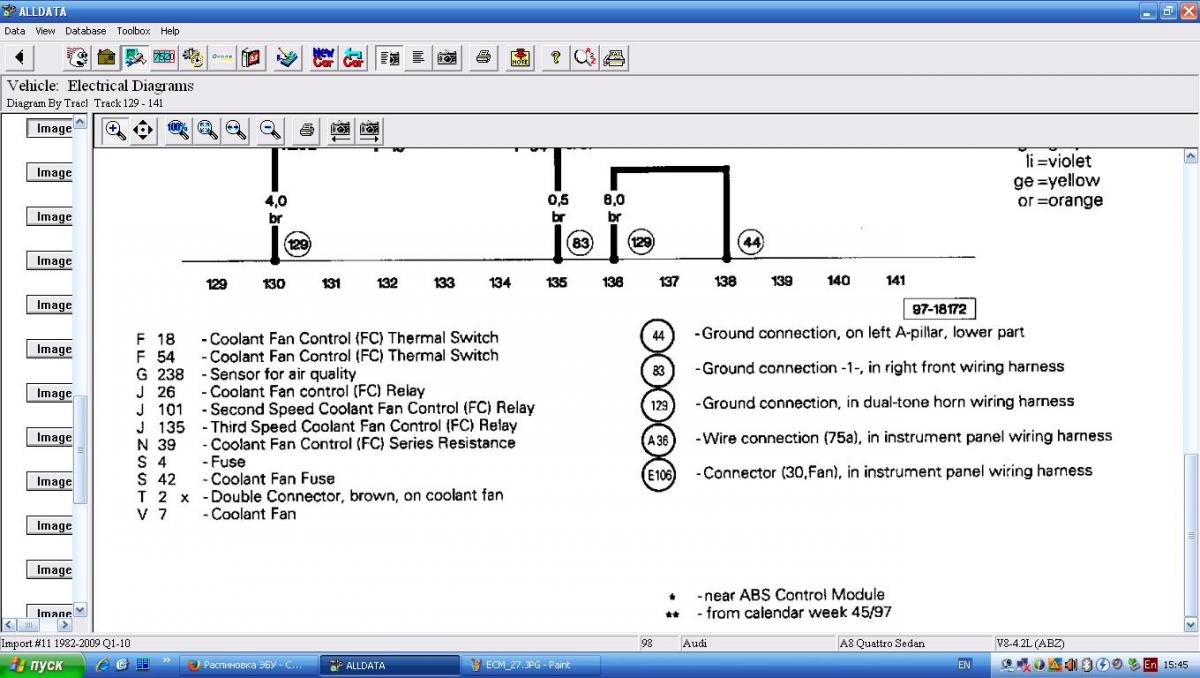

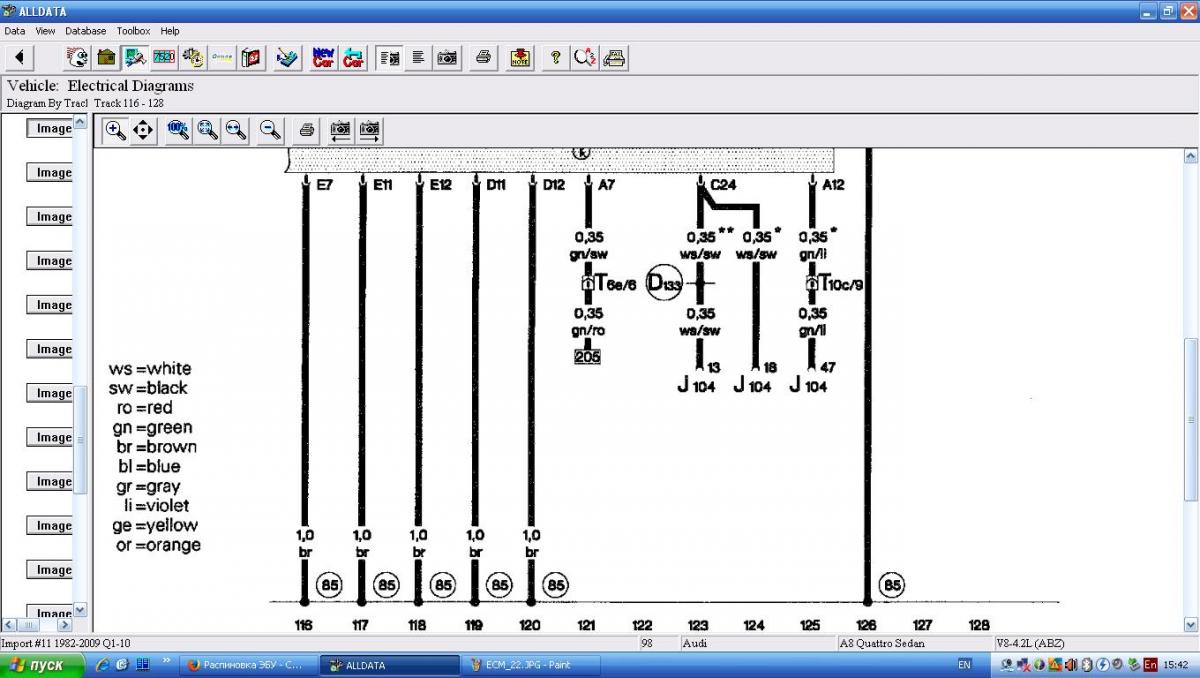

Извините но ваши схемы без обозначений ничего не дают. Установите виртуальный принтер и сохраняйте всё по модели в pdf файл.

Вот как у меня на сайте, в самом низу. Я так сделаю все файлы, или почти все

http://teletehnika.info/502-podklyuchenie-ebu-avtomobiley-nissan.html

Изменено пользователем vavan1955
Ссылка на комментарий
Поделиться на другие сайты

День добрый всем ! помогите распиновкой впрыска на мотор subaru ej254( 2.5 c двумя фазерами,раздельными катушками,и мапсенсором ,22611 AG491) мотор пришел с Владика с косой и впрыском,и должен поставиться в форестер2001 года вместо ej251...

Ссылка на комментарий
Поделиться на другие сайты

добрый день помогите с распиновкой эбу гранд черроки 1999 3.1 дизель бош 0 281 001 797 p56029114ae , интерессует к линия и питание,заранее спасибо

Ссылка на комментарий
Поделиться на другие сайты

Извините но ваши схемы без обозначений ничего не дают. Установите виртуальный принтер и сохраняйте всё по модели в pdf файл.

Вот как у меня на сайте, в самом низу. Я так сделаю все файлы, или почти все

http://teletehnika.info/502-podklyuchenie-ebu-avtomobiley-nissan.html

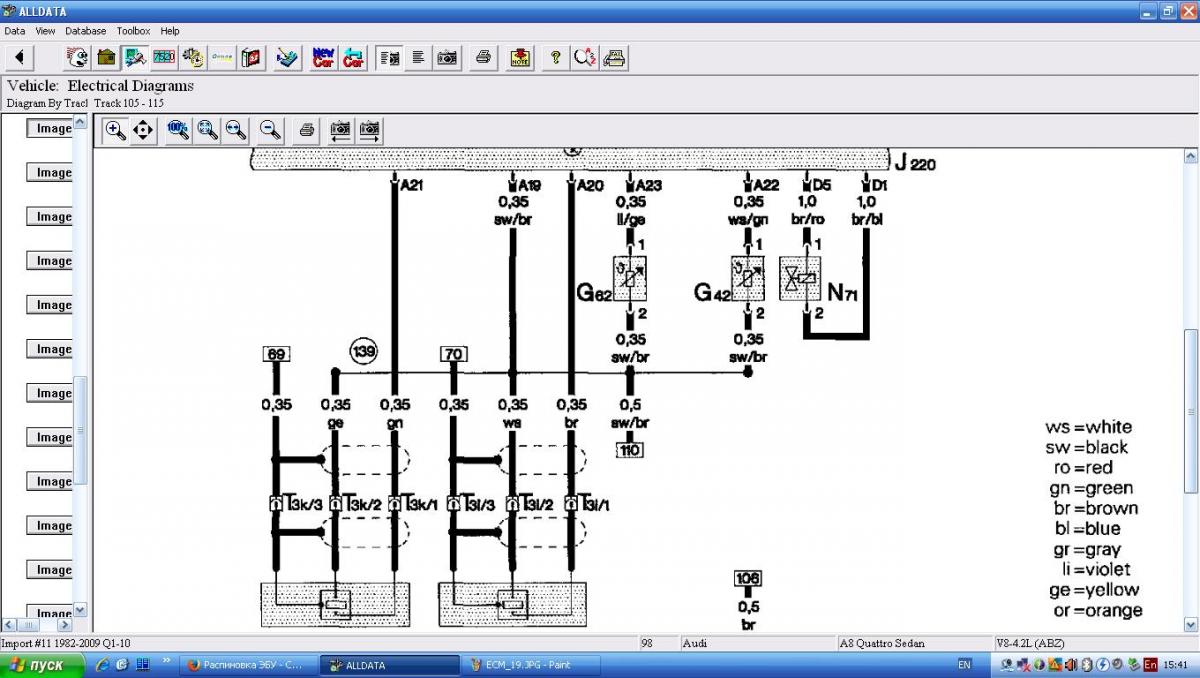

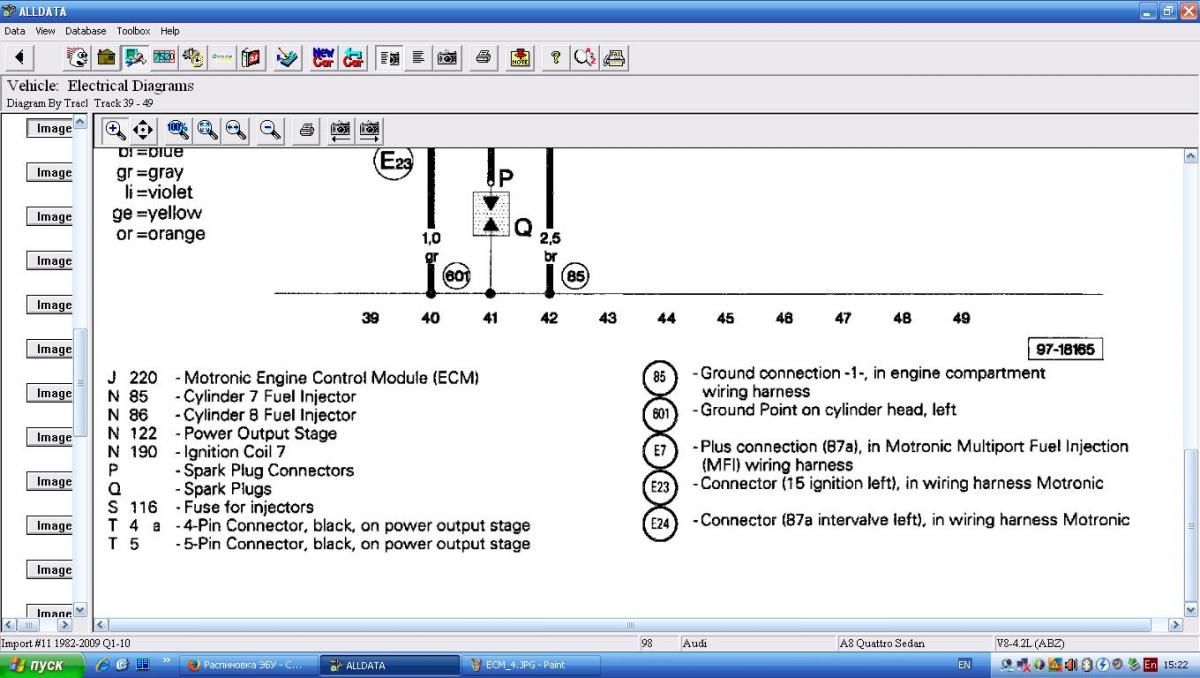

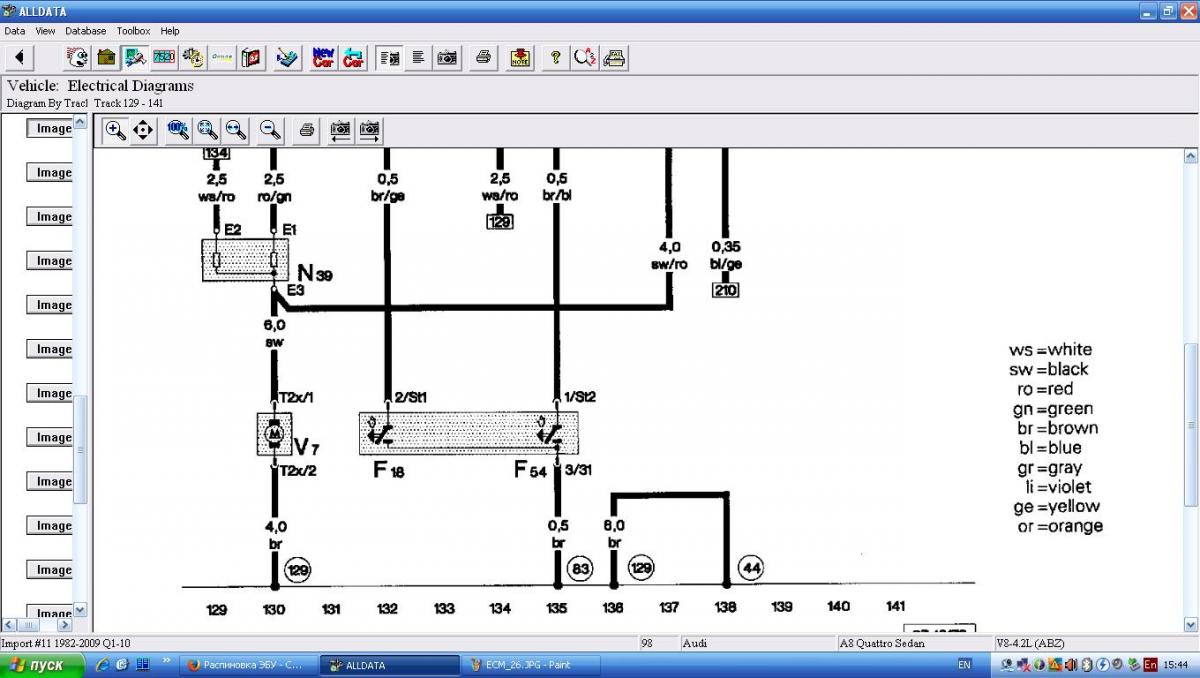

Будьте внимательнее, я же написал, схема читается сверху вниз и в самом низу как раз все обозначения. Например: ECM, ECM_1 и ECM_2 - это всё одна схема и на картинке ECM_2 все обозначения к данной схеме.

Ссылка на комментарий
Поделиться на другие сайты

День добрый всем ! помогите распиновкой впрыска на мотор subaru ej254( 2.5 c двумя фазерами,раздельными катушками,и мапсенсором ,22611 AG491) мотор пришел с Владика с косой и впрыском,и должен поставиться в форестер2001 года вместо ej251...

С какого авто EJ254, год выпуска?

Ссылка на комментарий
Поделиться на другие сайты
