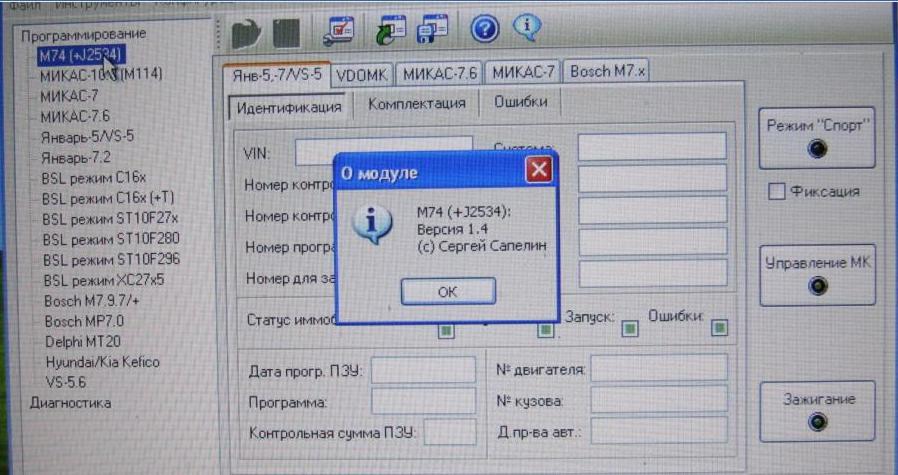

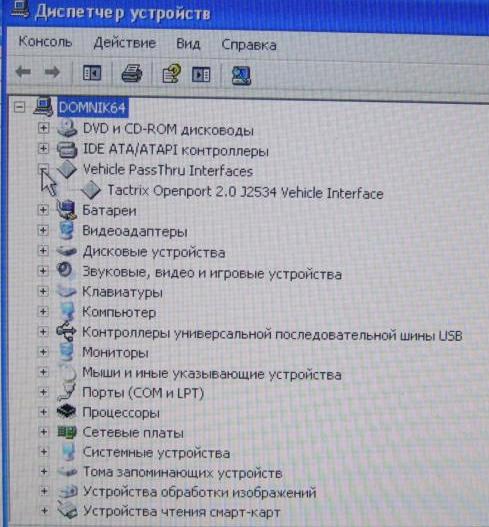

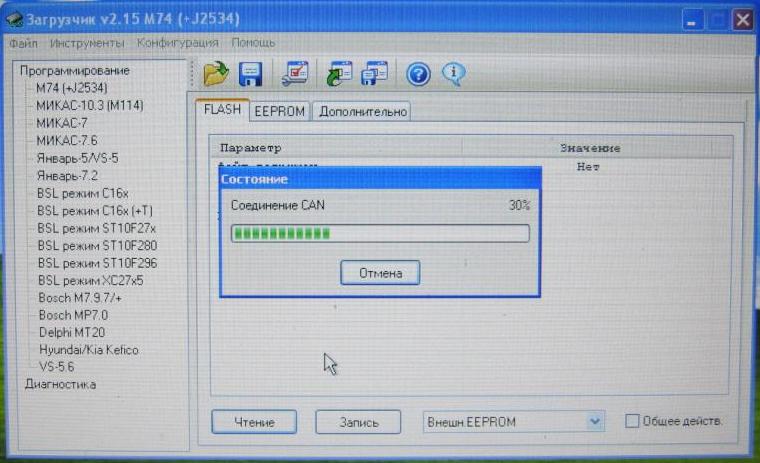

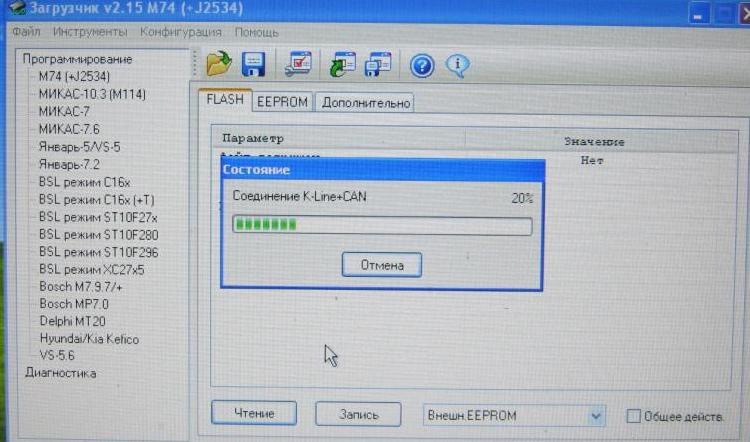

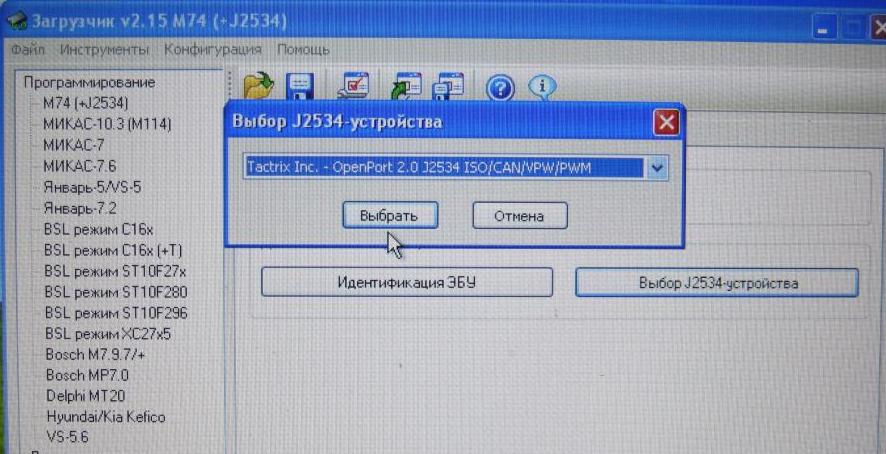

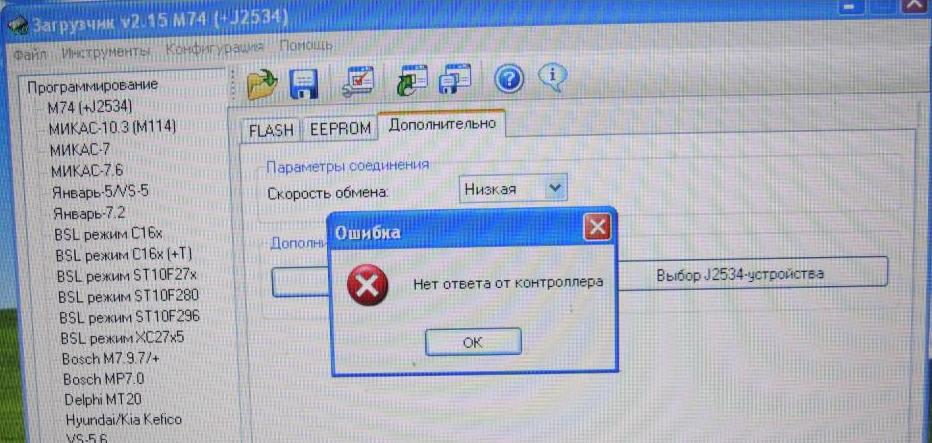

nemoi, проясни про перекоммутацию к-линии. На простых М74 к-линия идет на D2, на кановых к-линию вобще отключать надо.

при работе с м74can к-линию размыкаем



о доработке кабеля единого для 74-74can-74.5 на днях писал в теме про трейд

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 429
  • Создана
  • Последний ответ

Топ авторов темы

вот такой вариант

http://rd-lab.ru/esh...&products_id=44

как я понял там всё на FTDI собрано 1400 , а если так 1400 это не стоит даже со стоимостью платы, хлорного железа юсб разъема и немножко мелочи .

FTDI можно программировать под то что надо она унисекс для подключеня к разным верёвкам

Ссылка на комментарий
Поделиться на другие сайты

как я понял там всё на FTDI собрано 1400 , а если так 1400 это не стоит даже со стоимостью платы, хлорного железа юсб разъема и немножко мелочи .

FTDI можно программировать под то что надо она унисекс для подключеня к разным верёвкам

FTDI в нём нет
Ссылка на комментарий
Поделиться на другие сайты

Здравствуйте!

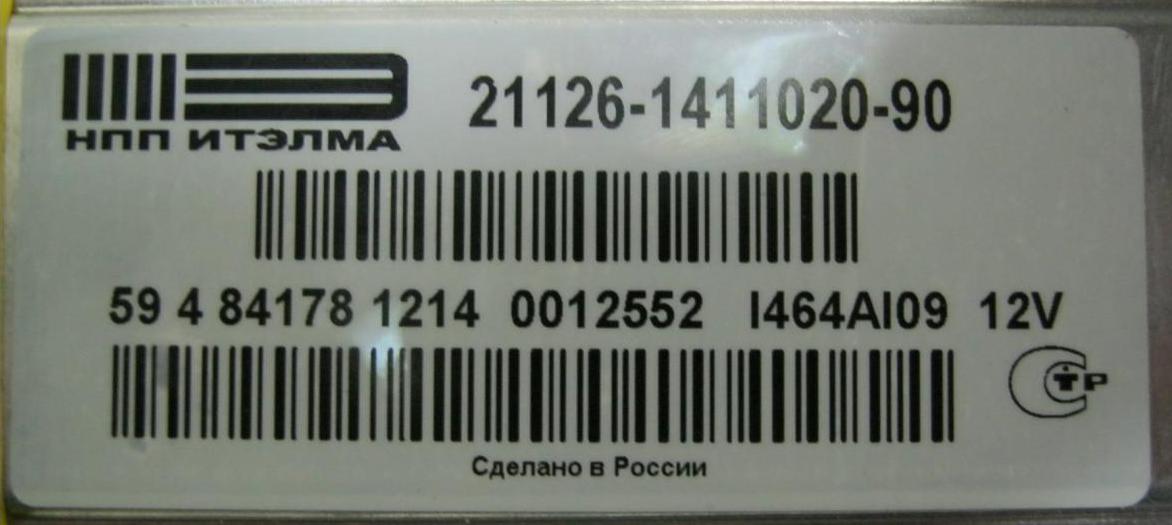

Помогите решить такую проблему: Калина блок М74 k-line, 11183-1411020-52, I444CC03, залит тосолом (прогорел насквозь восстановлению не подлежит). В наличии есть ЭБУ Гранта М74 CAN, 11186-1411020-22, I484GG03. Если М74 CAN переделаю на K-line что зашить? (Комбик М74 и М74 CAN есть). Схемотехника блоков разная. Кто сталкивался с данной проблемой?

Ссылка на комментарий
Поделиться на другие сайты

Не подойдет кан блок.Схемотехника отличается.Надо с к-line.

Ссылка на комментарий
Поделиться на другие сайты

Здравствуйте!

Помогите решить такую проблему: Калина блок М74 k-line, 11183-1411020-52, I444CC03, залит тосолом (прогорел насквозь восстановлению не подлежит). В наличии есть ЭБУ Гранта М74 CAN, 11186-1411020-22, I484GG03. Если М74 CAN переделаю на K-line что зашить? (Комбик М74 и М74 CAN есть). Схемотехника блоков разная. Кто сталкивался с данной проблемой?

не экономь деньги клента, себе дороже выйдет!

Ссылка на комментарий
Поделиться на другие сайты

  • 4 месяца спустя...

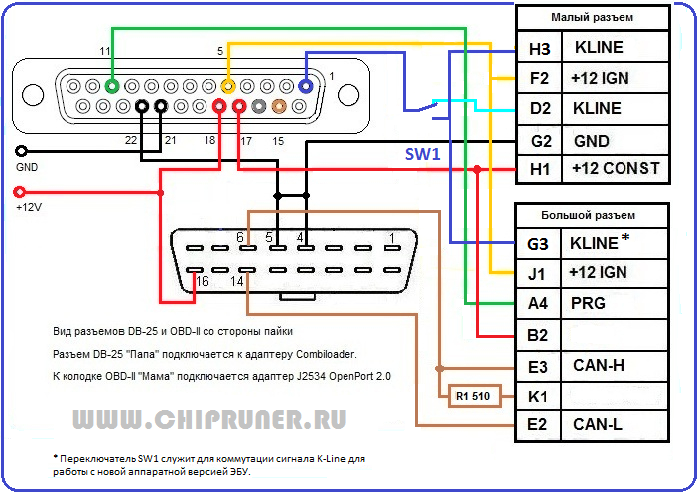

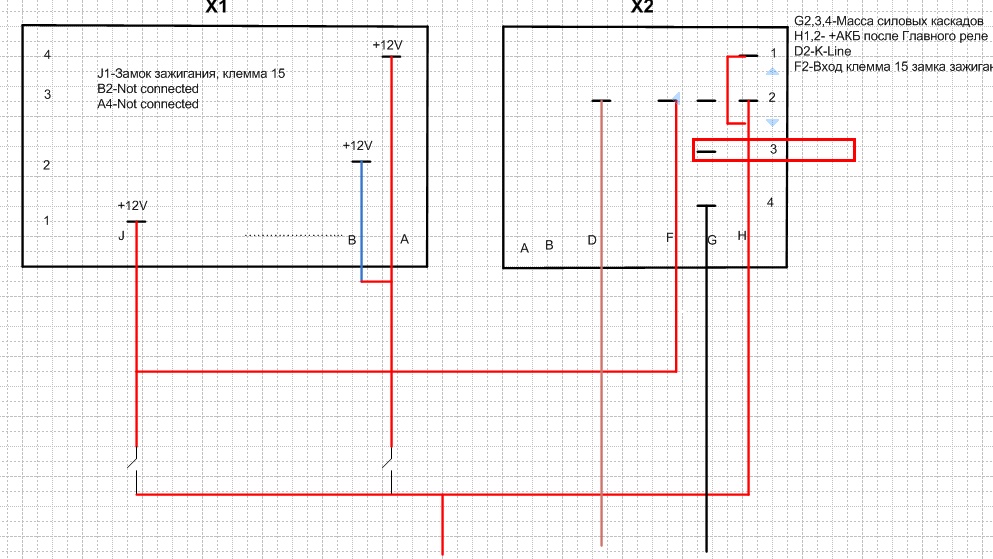

Произошли изменения в новых ЭБУ)) Перенесли К-линию на другой пин и для этого опять нужно переделать кабель.В некоторых ЭБУ К-линия прозванивалась между G3(большого разёма) с H3(малый разъём) и они писались успешно.В новых К-линия только на Н3(малый разъём).Схему переделки прилагаю

М74 вариант 2.1.png

Ссылка на комментарий
Поделиться на другие сайты

И что теперь ?

Надо ставить ТРЕХ-позиционный переключатель ?

Ведь "старые" блоки никуда не делись и с ними ведь тоже надо работать ?



М74 CAN с тумблером Вариант №4+.png

Ссылка на комментарий
Поделиться на другие сайты

И что теперь ?

Надо ставить ТРЕХ-позиционный переключатель ?

Ведь "старые" блоки никуда не делись и с ними ведь тоже надо работать ?



М74 CAN с тумблером Вариант №4+.png

Я так понял что 3х не надо. И достаточно согласно схемы САНЫЧа, просто перенести пин с G3 на H3

И тогда К-линию на ЭБУ первой версии мы будем подключать по D2, а вот второй и третий версии по H3. Эбу второй версии, должны шиться не смотря на то, что мы пин перенесли с G3 на H3, потому что они были дорожкой внутри самого ЭБУ связанны.

САНЫЧ я ведь правильно понял?

Ссылка на комментарий
Поделиться на другие сайты

Я так понял что 3х не надо. И достаточно согласно схемы САНЫЧа, просто перенести пин с G3 на H3

И тогда К-линию на ЭБУ первой версии мы будем подключать по D2, а вот второй и третий версии по H3. Эбу второй версии, должны шиться не смотря на то, что мы пин перенесли с G3 на H3, потому что они были дорожкой внутри самого ЭБУ связанны.

САНЫЧ я ведь правильно понял?

Да,всё верно)

Ссылка на комментарий
Поделиться на другие сайты

верно то оно верно,только если не шить этим кабелем м74.5

Ссылка на комментарий
Поделиться на другие сайты

верно то оно верно,только если не шить этим кабелем м74.5

В М74.5 разве G3 внутри не соединён с Н3?

Ссылка на комментарий
Поделиться на другие сайты

верно то оно верно,только если не шить этим кабелем м74.5

Можно перемычку поставить между Н3 и G3 - это у кого один универсальный кабель

Ссылка на комментарий
Поделиться на другие сайты

Выходит так?

Да

Ссылка на комментарий
Поделиться на другие сайты

тогда осталось пин сунуть Н3

С такими темпами скоро все пины будут заняты :emot64:

Ссылка на комментарий
Поделиться на другие сайты

тогда осталось пин сунуть Н3

Ну...получается так.

Вставляем пин в Н3 малого разъёма и соединяем перемычкой с G3 Большого разъёма.

Вот и вся переделка.

Ссылка на комментарий
Поделиться на другие сайты
