DVD-магнитола Pioneer

[Andrey 09]

Помогите определить название этой магнитолы...

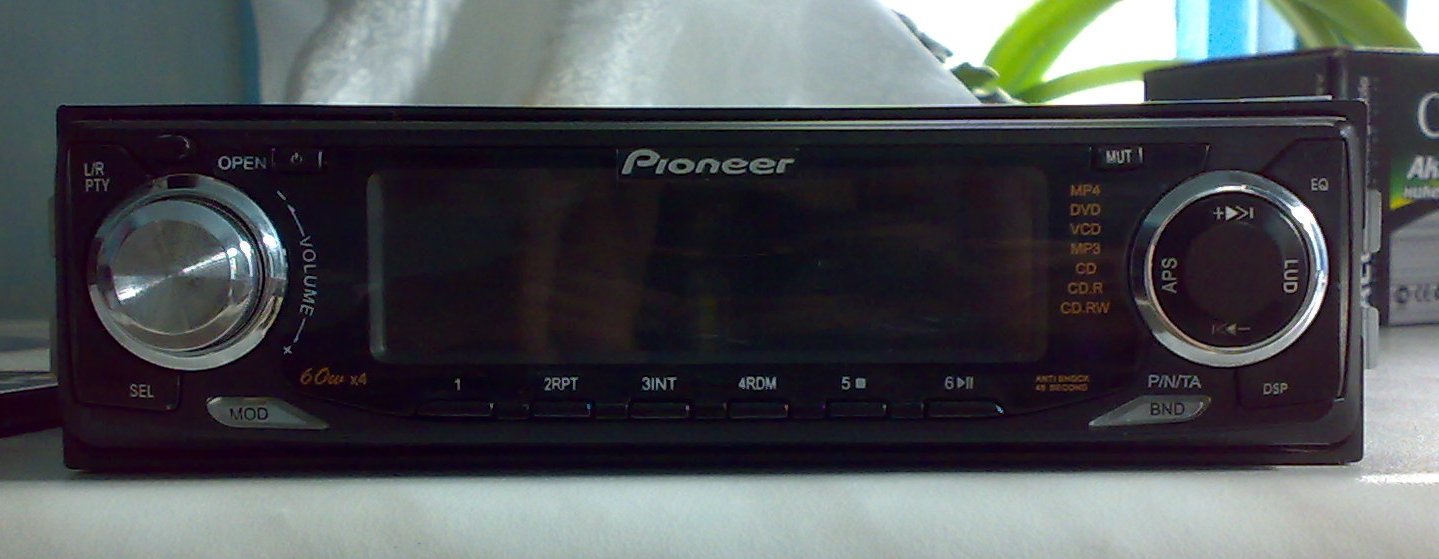

Вот фотки:

[Prapor]

Помогите определить название этой магнитолы...

Вот фотки:

Обыкновенный китаец,название может быть любое-лепят что под руку попадается

[Andrey 09]

Как мне найти схему на него?

[Aliaksandr]

Навратли найдёте, Китай схем НЕ даёт.

[Andrey 09]

Навратли найдёте, Китай схем НЕ даёт.

Да, но они же просто скопировали какую-то модель...

[Prapor]

Да, но они же просто скопировали какую-то модель...

В чем вообще проблема,дефект какой?

[Andrey 09]

В чем вообще проблема,дефект какой?

Короче подсоединил ее один тормоз к 24 Вольт в Камазе. Сгорел оконечник TDA7384. Поменял TDA7384, а вот подсветка дисплея не пашет и диски не хочет принимать, пытаешься вставить диск, а привод его не тянет даже... Вот и незнаю даже че делать-то... Схемку бы на него...

[Gretag]

Короче подсоединил ее один тормоз к 24 Вольт в Камазе. Сгорел оконечник TDA7384. Поменял TDA7384, а вот подсветка дисплея не пашет и диски не хочет принимать, пытаешься вставить диск, а привод его не тянет даже... Вот и незнаю даже че делать-то... Схемку бы на него...

Напиши сколько разъемов идет от механики к основной плате!

После будем решать!

Там наверняка подписаны выводы питание и все такое вот от туда и пляши!

Проверь 8 или 12 вольт а так-же 8 и 5 вольт которые подходят к механики от основной платы!

Далее есть такие предохранители похожие на транзисторы!

А вообще пришли фото разные!

Механика, плата , разъемы что-бы было понятно там я думаю что-то решим!!!!

[Andrey 09]

Напиши сколько разъемов идет от механики к основной плате!

После будем решать!

Там наверняка подписаны выводы питание и все такое вот от туда и пляши!

Проверь 8 или 12 вольт а так-же 8 и 5 вольт которые подходят к механики от основной платы!

Далее есть такие предохранители похожие на транзисторы!

А вообще пришли фото разные!

Механика, плата , разъемы что-бы было понятно там я думаю что-то решим!!!!

Вот фотка платы)))

[Andrey 09]

2 разъема идет от привода к плате: шлейф и какой-то двойной провод.

[Prapor]

Напиши сколько разъемов идет от механики к основной плате!

После будем решать!

Там наверняка подписаны выводы питание и все такое вот от туда и пляши!

Проверь 8 или 12 вольт а так-же 8 и 5 вольт которые подходят к механики от основной платы!

Далее есть такие предохранители похожие на транзисторы!

А вообще пришли фото разные!

Механика, плата , разъемы что-бы было понятно там я думаю что-то решим!!!!

Подсветка дисплея-светодиоды сгорели наверняка,а на механику питание ищи.

[Andrey 09]

Подсветка дисплея-светодиоды сгорели наверняка,а на механику питание ищи.

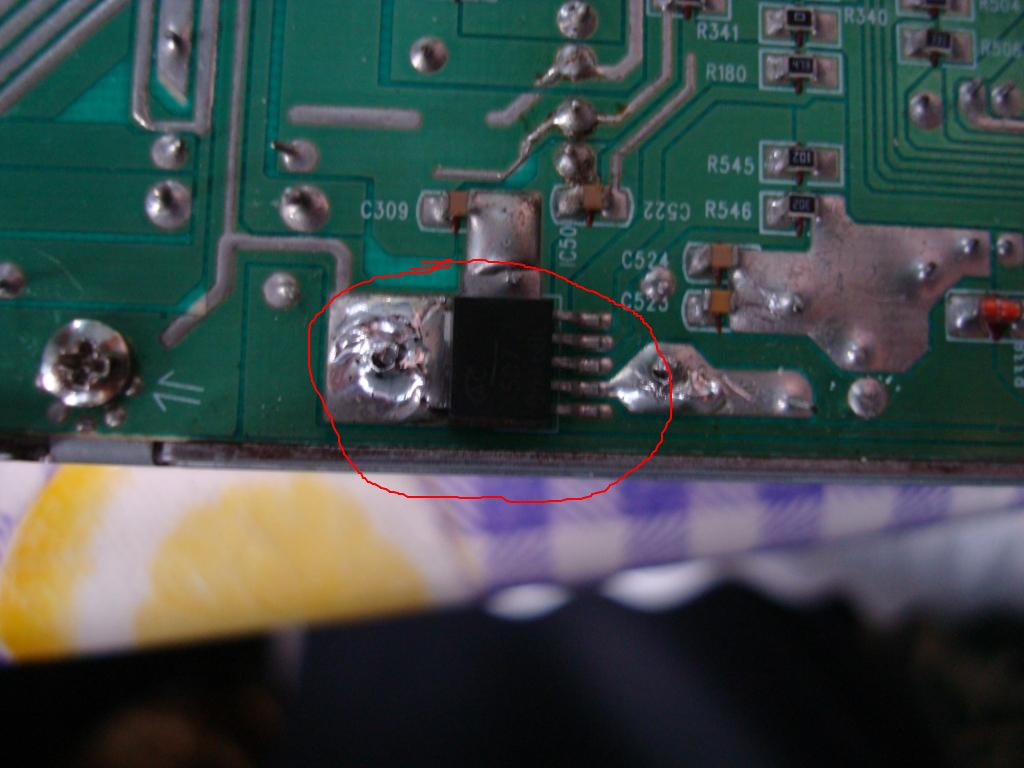

А вот я думаю, что накрылся стабилизатор с маркировкой:

AC

1507

0616DL

Где мне можно его найти?

[Prapor]

А вот я думаю, что накрылся стабилизатор с маркировкой:

AC

1507

0616DL

Где мне можно его найти?

На второй ножке этой микросхемы 5-6 вольт, можно подать с 5вольтового стабилизатора

[Andrey 09]

На второй ножке этой микросхемы 5-6 вольт, можно подать с 5вольтового стабилизатора

Дааааа...., был бы еще стабилизатор такой

[Prapor]

Дааааа...., был бы еще стабилизатор такой

У тебя в аппарате как минимум один должен быть!

[Andrey 09]

У тебя в аппарате как минимум один должен быть!

Так он у меня один и есть - сгоревший!

[Prapor]

Так он у меня один и есть - сгоревший!

У тебя на проц питание 5вольт идет,в крайнем случае поставь 7805 и с него возьми!

[Andrey 09]

У тебя на проц питание 5вольт идет,в крайнем случае поставь 7805 и с него возьми!

И все же где можно найти стабилизатор AP1507 или аналог этого стабилизатора?

[alex_av]

А на другой стороне есть большие транзисторы в корпусе ТО-220 или подобном? Конечно по большей вероятности AP1507 у тебя и сдохла. На нее вобще приходят напруги какие нибудь?

[master0505]

На стабилизатор грешить сразу не надо, всё находится методом исключения и цепочки. На этот стабилизатор долно приходить +12 постоянно и управляющее напряжение при включении. Соответственнои он имеет 5 ног: 1 -+Uпит, 2 - Выход 5 В, 3 - GND, 4 - обр. связь, 5 - Включение.
