Нужна Принципиальная схема ЭБУ Микас 10.3


Рекомендуемые сообщения

Чтобы ДПРВ записывался только  при работе(от гл. Реле же). По 79 пин инфа только в 18

Ссылка на комментарий
Поделиться на другие сайты

Спасибо! Пины рядом, визуально не посмотреть т.к под разьемом, но между ними обрыв. Однако интересно какой  смысл гонять напругу через блок? Еще вопросик: 79 пин сигнал ДПРВ На какую ногу проца идет, и через делитель или просто подтяжка к 5 вольтам? Тоже висит в воздухе.

1. Для защиты от переполюсовки. 2. Сигнал от ноги 79 через резистивный делитель идет на процессор .Если держать ЭБУ разъемом вниз,то у нижнего края процессора ,у самых ног процессора расположена плотная группа из четырех переходных отверстий.Вам из них нужно левое отверстие-это вход сигнала ДПРВ.

Ссылка на комментарий
Поделиться на другие сайты

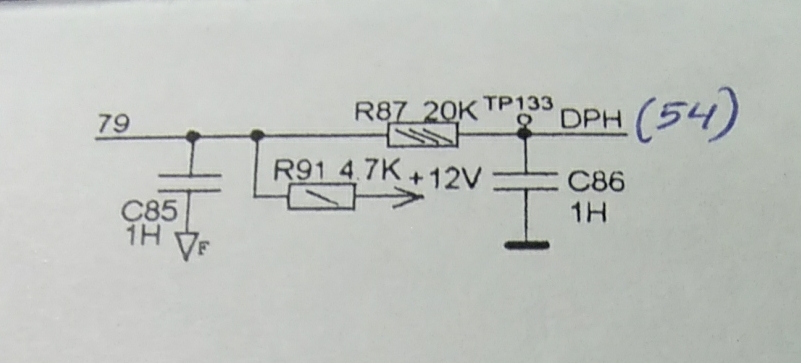

Вх цепь с кл 79 на вывод 54 процессора.+12 берется с кл 44 через диод s3 (с катода варистора)


Ссылка на комментарий
Поделиться на другие сайты

  • 2 года спустя...
