Схема инженерного блока Январь 7.2

[ChipTuning]

Друзья выкладываем в данной веточке схемки, рисунки плат, заготовочки именно про то, как сделать Инженерный блок на Январе 7.2

КОНКРЕТНО ДЛЯ J70LT

[nerd]

Друзья выкладываем в данной веточке схемки, рисунки плат, заготовочки именно про то, как сделать Инженерный блок на Январе 7.2

КОНКРЕТНО ДЛЯ J70LT

друГ все давно есть и выложено, так что нехрен создавать дубли тем

КОНКРЕТНО ПОЛЬЗУЙ ПОИСК И НЕ ПОСТЫ НАБИВАЙ

Изменено 7 марта, 2012 пользователем nerd

[ChipTuning]

Я чёт посмотрел в посту там непонять что всё вперемешечку

[nerd]

модеры закройте тему все есть в теме про J5OLT

[Atomic-DM]

+1 никто не будет пересказывать то что есть в другой теме, только потому что кому то лень читать.

[ChipTuning]

Да уж....Выложить только разводки плат и пару фото на 7...И какие элементы нужны...

[Atomic-DM]

ну дык заходи в ту тему, находи посты, копируй сюда, если уж так хочется.

[malish]

Злые все.....Я вот тоже разобраться не могу что куда паять....а есть желание поробывать собрать инженерник на 7.2

[nerd]

Злые все.....Я вот тоже разобраться не могу что куда паять....а есть желание поробывать собрать инженерник на 7.2

ленивые все, вот если действительно есть желание разобраться так читай выше озвученную тему там есть все, разве что в картинках не расписано

а так купи готовую плату, она не великих денег стоит, даж если все это для себя и на один раз- это если действительно желание есть

а так найди у себя в регионе настройщика

ПРОФИЛЬ ЗАПОЛНИ, бомжей здесь не любят

[malish]

Я же написал что есть желание самому попробывать....А заказать это совсем другое....Это и без форумов можно)))

[tmb-ix]

держи)

[malish]

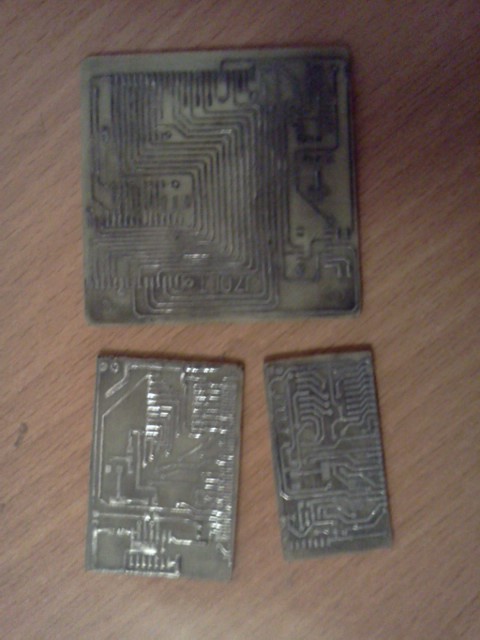

Сделал сегодня несколько вариантов плат под j7 какой вариант рабочий будет не знаю,потому и несколько



А вот печатки плат под j7.....нарыв в топике про j5



1 Микросхема 74HC573D

2 Микросхема UT621024PC-70LL

3 Микросхема 74HC74D

4 Микросхема 74HC00D

5 Микросхема DS2401

Это микросхемы которые нужны



Еще не совсем разабрался с подключением к эбу.......Но в процессе

7j.rar

[x4b]

Сделал сегодня несколько вариантов плат под j7 какой вариант рабочий будет не знаю,потому и несколько



А вот печатки плат под j7.....нарыв в топике про j5



1 Микросхема 74HC573D

2 Микросхема UT621024PC-70LL

3 Микросхема 74HC74D

4 Микросхема 74HC00D

5 Микросхема DS2401

Это микросхемы которые нужны



Еще не совсем разабрался с подключением к эбу.......Но в процессе



ну как получилось собрать?

[malish]

Не хватает UT621024 и даласа, заказал,вот жду пока привезут....У нас с радиодеталями в городе не очень.....Остальное впаял в плату......



Может кто знает где эта флэшка использовалась, точнее откуда выпаять ее можно????

[igor4230]

можешь вместо ut621024pc-70ll взять ut621024scl-70ll или as6c1008-55sin, даллас можешь взять ds1990.

Изменено 2 апреля, 2013 пользователем igor4230

[malish]

Расположение ног у as6c1008-55sin такое же как и ut621024???? В чем отличие этих флешек

[malish]

И может кто нибудь сталкивался где используются эти флэшки, с поиском даласа особых проблем не возникает...

[Lobzik]

И может кто нибудь сталкивался где используются эти флэшки, с поиском даласа особых проблем не возникает...

это не флешки, а ОЗУ..

[malish]

Ну если быть точнее статическая память)))))

[malish]

K6T1008C2E-GF70 такая пойдет вместo ut621024sc-70ll????
