Снегоход SKI DOO 2010 (MC9S12HZ256CAL)

[nail1978]

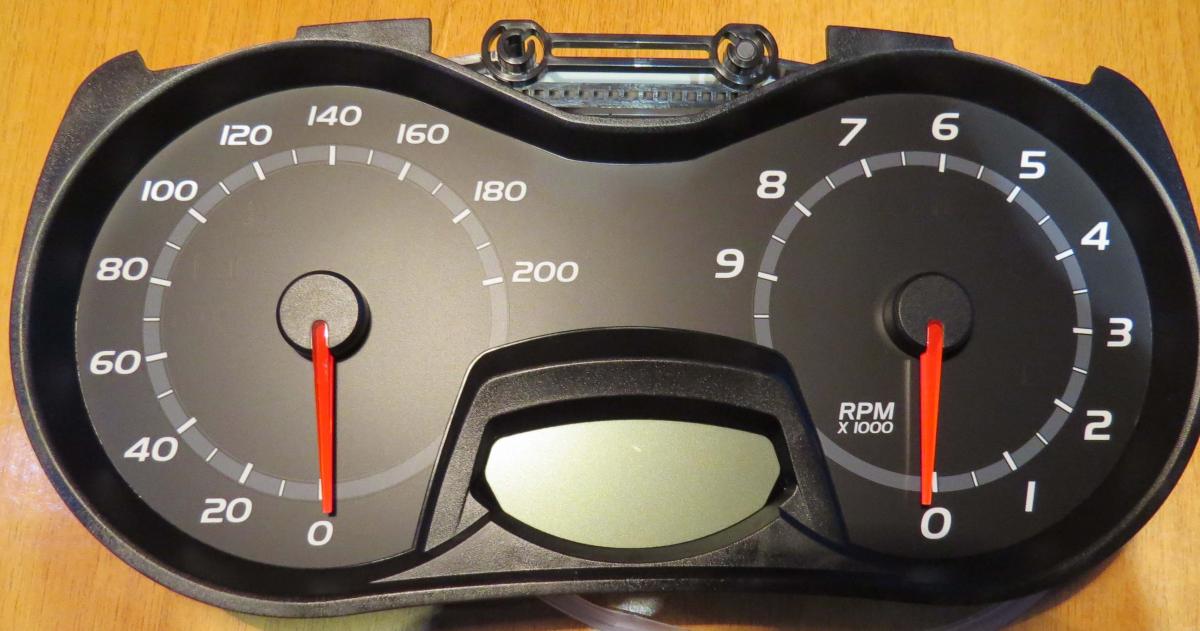

Привет всем. не подскажите ли как подключить приборку Bombardier на столе с 9S12hz256Calc?

[nail1978]

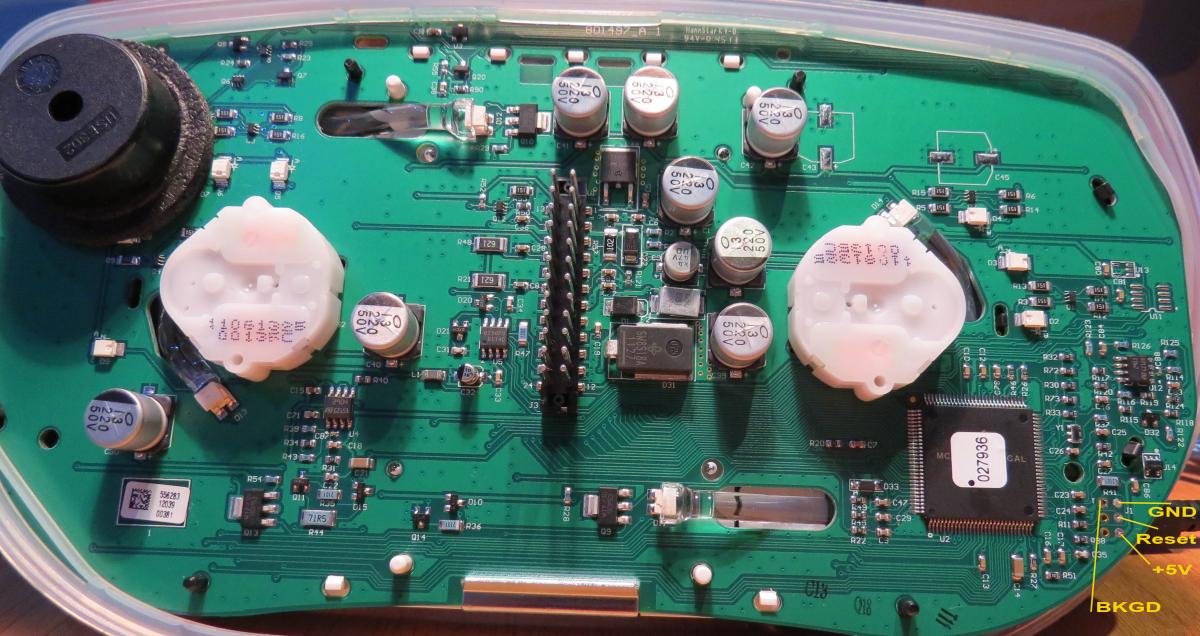

Вызвонил BDM, Картинки



Сам нашёл))))

[smrodo]

Начни с " толстого" диода D31 (его анод дожен сидеть на минусе ,прозвони с пином 11 если звонится - это минус) Катод D31 прозвони с катодом D1 (который рядом с D31) если звонится ,то пин 8 - это постоянный плюс Есть предположение что пин 2 -это зажигание ,но на 100% не уверен

[nail1978]

Начни с " толстого" диода D31 (его анод дожен сидеть на минусе ,прозвони с пином 11 если звонится - это минус) Катод D31 прозвони с катодом D1 (который рядом с D31) если звонится ,то пин 8 - это постоянный плюс Есть предположение что пин 2 -это зажигание ,но на 100% не уверен

Правый ряд снизу вверх- 2-"-" 5- "+12v" Причем Трипы сбрасываются кнопкой, но при чтении по нулям, а после на столе возвращаются- чудеса

[goga]

в красках

А земля почему там, а не рядышком?

[desufa]

А земля почему там, а не рядышком?

Гога,совершенно верно!сейчас я не помню,не исключено,что я просто промахнулся во время фотосессии.да,там явно видно,что земля должна быть на 2м пине по кондеру да и по разводке печати.очень прошу модераторов поправить мое сообщение с поправкой на 2й пин.

[nail1978]

Если что, то 1 пин и 2 пин похоже где-то соединяются - сопротивление между ними - 0 Ом. Другой вопрос как перевести мили в километры - нажатием кнопки не получается - просто хозяин интересовался. Если кого заинтересует могу скинуть мильный и километровй дампы.

[nail1978]

Понял тема запретная походу - корректировкой дампа получилось.
