Здравствуйте! Помогите пожалуйста разобраться с причиной а/м Mitsubishi Lancer 1500 GLXI 1991 двиг.4G15 1,5 12 кл. VIN JMBLNC62AMU522258 ЭБУ MD 153010 E2T36673M Искра есть нет импульса на форсунки. Управление форсунок и бензонасоса идет с одной микросхемы в мозгах или нет? Заранее благодарю.

Изменено 19 июня, 2012 пользователем Slavik k

[Alex_ka]

Обычно насос включается через реле, обмотка которого подключена одним проводом к ЭБУ. А импульсы на форсунки или с микросхемы (с мощными ключами внутри) или отдельными транзисторами, которые по входу подключаются к микросхеме. Открываешь блок, смотришь перечень и названия микросхем и транзисторов и прозваниваешь провода с форсунок и смотришь куда они приходят и станет ясно. Для ориентира несколько принципиальных схем ЭБУ. Обычно плюс к форсункам на один провод подходит постоянный, а минус на второй провод коммутируется в ЭБУ. Для данного авто, могу и ошибаться, не сталкивался с подобным.

Схемы ЭБУ.rar

Изменено 4 июня, 2012 пользователем Alex_ka

[Sergey reg 16]

Сначала заполняем профиль. Потом смотрим схему и кондеры.

Изменено 4 июня, 2012 пользователем Sergey reg 16

[ogerc]

Спасибо за ценную информацию

[ogerc]

Люди добрые подскажите пожалуйста можно ли найти электросхему ЭБУ MD153010?

[VaSil]

А уверен может иммобилайзер?

[ogerc]

Разве есть в Лансере 4 иммобилайзер?

[RogerAder]

Люди добрые подскажите пожалуйста можно ли найти электросхему ЭБУ MD153010?

Ну, электросхему "внутренностей" ЭБУ найти, скорее всего, нереально. Я, по крайней мере, ещё ни разу не находил ни на какие "мозги"... А вот по поводу дефекта, правильно было сказано выше - нужно проверять конденсаторы по питанию: у них очень!!! часто вытекает электролит и перетравливает дорожки на плате, а это приводит к выходу из строя стабилизатора +5В (и, иногда, процессора). Вот тут в прицепе некоторая инфа с картинками. Может поможет...

Автомастер_Mitsub.rar

[ogerc]

Спасибо

[ogerc]

Если кто знает где можно найти почитать по системе впрыска топлива ECI-MULTI

[dumpmaster]



Здравствуйте! Помогите пожалуйста разобраться с причиной а/м Mitsubishi Lancer 1500 GLXI 1991 двиг.4G15 1,5 12 кл. VIN JMBLNC62AMU522258 ЭБУ MD 153010 E2T36673M Искра есть нет импульса на форсунки. Управление форсунок и бензонасоса идет с одной микросхемы в мозгах или нет? Заранее благодарю.

Ремонтировал в свое время такие блоки, было золотое дно, выходили довольно часто из строя. Сейчас и не вспомню была ли искра но по диагностике блинк кодами он выдавал что блок не исправен. Лечилось заменой электролита в цепи питания. С виду докопаться не к чему но стоит отпаять кондер, а он был припаян плотно брюхом к плате, под ним вытекший электролит разъедал дорожку с переходным отверстием и цепь обрывалась. Сделай фото платы попробую указать какой именно электролит мозгачит.

[ogerc]

Как вставить файл?

[dumpmaster]

Как вставить файл?

Сам раньше не понимал как вставить фаил. В низу с права рядом с кнопкой Отправить есть кнопочка Расширенная форма жми на нее и будет тебесчастье.

P.S. Не обращай внимания на то что она как будто не активна смело дави на нее.

[ogerc]

Подскажите пожалуйста как проверить мозги осциллографом?

[dumpmaster]

Подскажите пожалуйста как проверить мозги осциллографом?

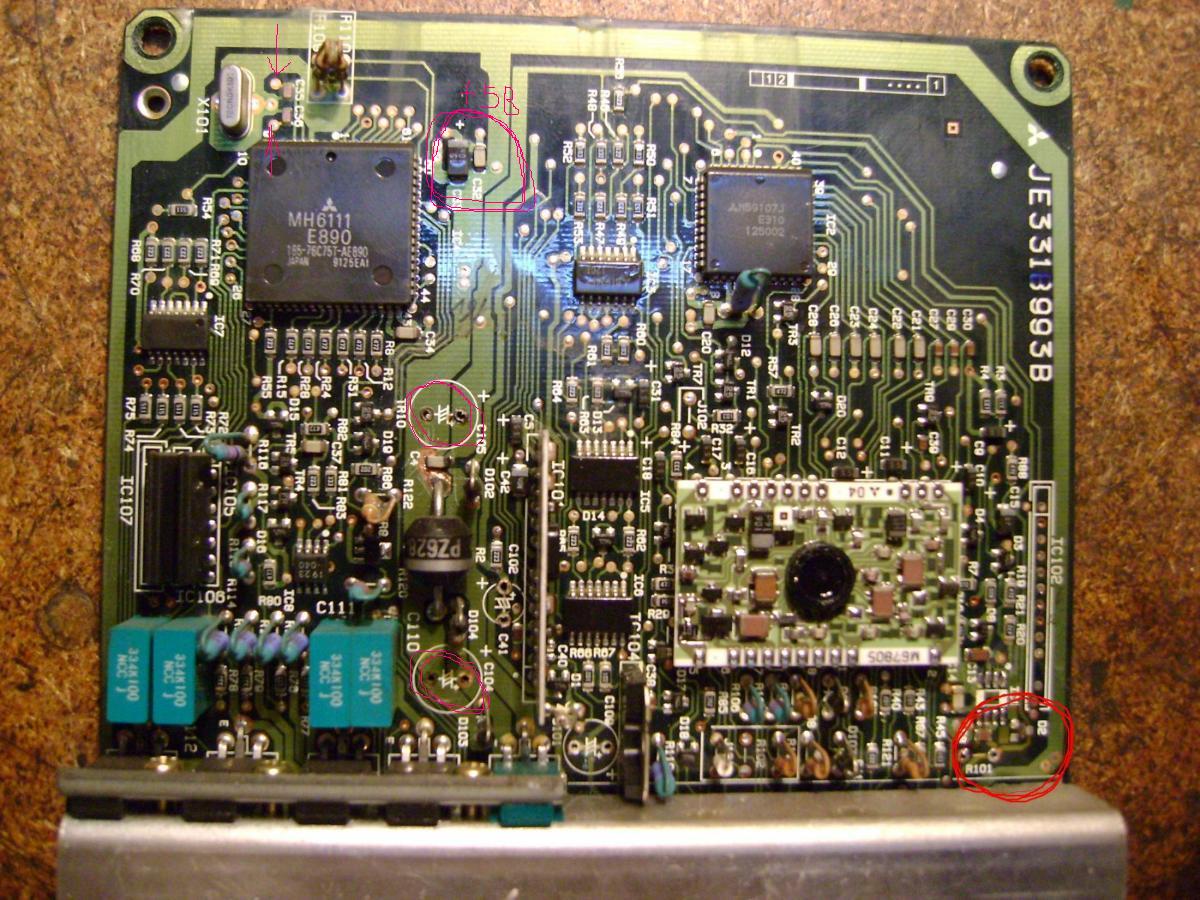

Осциллографом можно проверить изменяющийся сигнал. Для начала подай проверь места емкостей обведенных кружком чтобы контакт в переходных отверстиях был с обеих сторон платы, затем проверь осцилом есть ли генерация на кварце ( пометил стрелками) так же проверь питание процессора должно быть 5 вольт

[ogerc]

Проверил все в норме

[dumpmaster]

Проверил все в норме

MAIN RELE срабатывает при вкл. зажигания ?



Диагностику блинк кодами делал ?

[ogerc]

Если вы имеете ввиду главное реле то да срабатывает. По блинк кодам ошибок не было

[dumpmaster]

Если вы имеете ввиду главное реле то да срабатывает. По блинк кодам ошибок не было

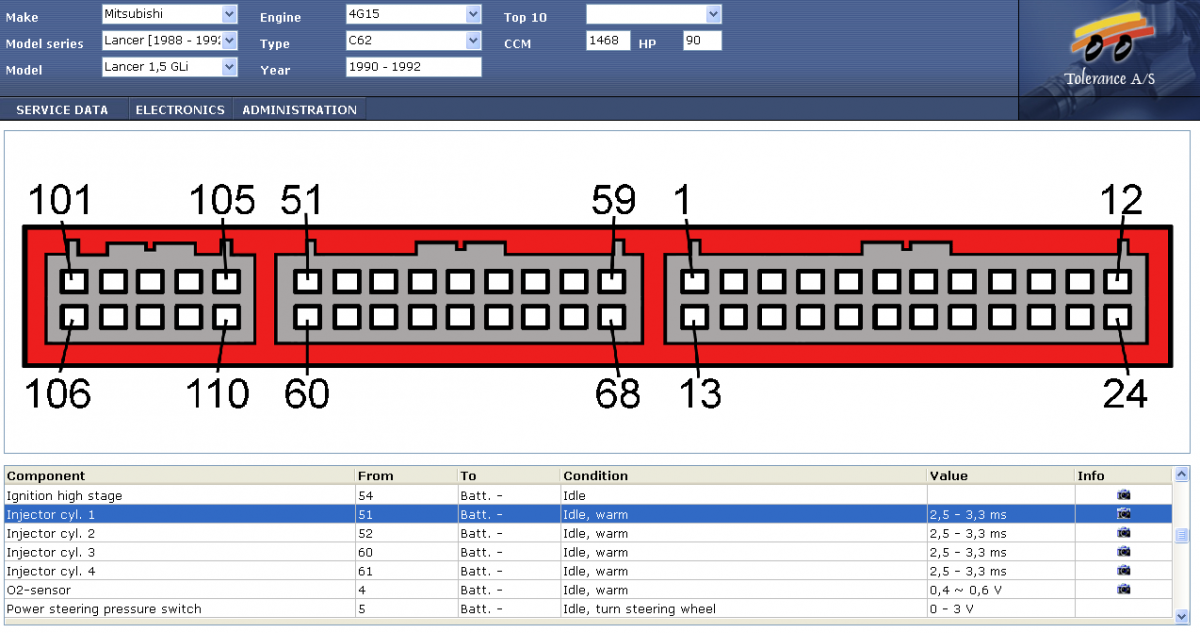

Тогда давай с начала. Искра есть ? Плюс на форсунках есть и он под нагрузкой не проседает ? Как проверял импульсы на форсунки ?

Бензонасос при вращении стартера начинает работать ?



Было бы неплохо еще услышать пред историю, с чего все началось.



Проверь еще датчики положения коленвала и распредвала.

Изменено 24 июня, 2012 пользователем dumpmaster

[dumpmaster]

Держи схему может будет полезна, судя по ней датчики колена и распреда совмещены на трамблере копай там если все остальное в порядке.
