Fgtech Galletto 2

[Boryan_R]

кто в курсе зачем нужны выводы у гали на разъёме BDM/JTAG pin №1-VFLS0, и pin №6-VFLS1?

[вадимк]

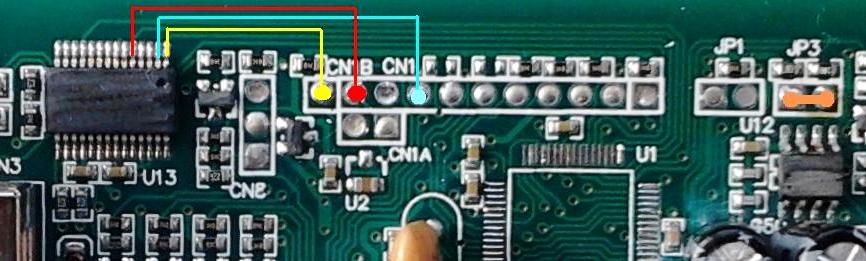

Хочу рассказать ,как переписать проц в катлете не поднимая задницы от стула.Для этого потребуется кусок многожильного провода,кусачки и паяльник.Запаиваем перемычку JР3 на все время работы с адаптером.Зачищаем многожильный провод.Вытаскиваем одну жилу.Ей же устанавливаем перемычки с FT на проц(3 штуки).Устанавливаем любой программатор - Flash Magic или Philips Flash Utility.Ну и MProg.Подключаем катлету к компу.Запускаем MProg.exe.Ищем девайс.Открываем ЕРТ дефаулт.Записываем.Переподключаем адаптер.Смотрим в свойствах компа на СОМ.Я себе его выставил в СОМ1  время задержки 1.Запускаем программатор.Если флеш меджик,то в настройках выбираем USB FTDI DONGLE.Включаем галку ресет по DTR (мы его припаяли со 2 ножки FT).Если выбрали Philips Flash Utility,то можно скорость поставить 19200.Быстрее пишет.Дальше делаем,что хотим.Т.е.стираем,пишем,сравниваем.В флешмеджике можем рассматривать страницы внутренней памяти.Когда закончили - заливаем мпрогом ЕРТ от катлеты.В папке Fix2.Отпаиваем все перемычки и работаем.ЗЫ:Я залил прошивку 0475,но у меня не заработала с моим софтом (V54).Кто знает,с каким она работает?ЗЫ:ЗЫ:Вот еще что обнаружил.Если софт запускается и все кнопки не активны - это проц или не с нужной прошивкой,или вообще мертвый.Я взял обычный адаптер К-лайн на FT232 и залил в него ЕРТ от катлеты.Софт запускается.С не активными кнопками.

Изменено 11 октября, 2015 пользователем вадимк

[sanchell]

Используй софт из набора фантомела. Я здесь выше выкладывал его набор. Если не найдешь выложу еще раз

[вадимк]

Нашел!Это я протупил.На двух страницах похожие визуально текстовые файлы.Первый я взял,а второй проигнорировал.Подумал,что одинаковые.

[вадимк]

Забыл написать по теме программирования проца:Я включил в нее сигнал # reset.Для чего?Чтобы не дергать питание после каждой операции.Народ писал,что иденты отдает ,а дальше все...Не работает.По этому подключаем DTR (можно конечно и RTS) и устанавливаем соответствующую галку в настройках.ЗЫ:И Flash Magic мне понравился больше.

[arteamka]

В чем преимущества 0475 перед 0386?

[blistograd]

все качал и делал по инструкциям выше на 139 и 140 странице..

ошибка виндоус (ХР) и хоть тресни.

десять раз все переделал ..



вернул все взад ..на 0386 все работает.

[SUVman]

У меня все под 7кой прошилось...две галеты и обе 0475...Дату не двигает.Запускается так же.Мне показалось что стабильнее работает,хотя мало машин сделал.

[вадимк]

Тут мне под катлету попал блок DCM 3.7.Проц SH72544R.По умной книге на 1800 страний и 4 мв веса я узнал,что памяти в нем 2,5 мв.Собственно меня интересует,каким образом его удавалось записать португалкой,в которой (я так понимаю) есть закладка на чтение SH7211 с памятью 2.176 мв ? Ну и второй вопрос уже задам: к-таг почему "перебирает харчами" по поводу протоколов при выборе любого с процом 72544 ?При записи какой режим бутлодыря используется?ЗЫ:Это я эксперементы провожу.Обнаружил,например,что несколько дней назад писал\читал мотю 563 по BDM.А при чтении ренесаса через эти же порты получил кучу мусора в дампе.Поменял НС14 NXP -шные.Его (адаптер) попустило.Стал читать нормально.Без ошибок.Все равно нет ей доверия...

Изменено 13 октября, 2015 пользователем вадимк

[dakar]

никиянепонялсщеснослово.  Может кто переведёт?

[maksi-stas]

Тут мне под катлету попал блок DCM 3.7.Проц SH72544R.По умной книге на 1800 страний и 4 мв веса я узнал,что памяти в нем 2,5 мв.Собственно меня интересует,каким образом его удавалось записать португалкой,в которой (я так понимаю) есть закладка на чтение SH7211 с памятью 2.176 мв ? Ну и второй вопрос уже задам: к-таг почему "перебирает харчами" по поводу протоколов при выборе любого с процом 72544 ?При записи какой режим бутлодыря используется?ЗЫ:Это я эксперементы провожу.Обнаружил,например,что несколько дней назад писал\читал мотю 563 по BDM.А при чтении ренесаса через эти же порты получил кучу мусора в дампе.Поменял НС14 NXP -шные.Его (адаптер) попустило.Стал читать нормально.Без ошибок.Все равно нет ей доверия...

Меня тоже давненько мучает вопрос по прошивке  DCM3.7 но вот кролика для экспериментов не по подалось.... Сколько штудировал сеть,мол чина кесс и катаг курят с этим блоком,голлетто тоже..... Мол работает комбик ,ммс,кесс ори..

[kerixi]

Правильной клон Кесса через розетку прекрасно работает с DCM3.7, лично проверял и не раз

[Boryan_R]

Работает, нужно проверять какие интерфейсные микрухи стоят по JTAG и BDM. Китайцы любят один тип микрухи на всю плату поставить)

в теме есть фото плат, сравни маркировку.

интересно получается....посмотрел фотку ..и там лажа полная ..ковыряя свою галю обнаружил в буферах 32YLWBE LS14 ..низвестный зверь :) понятно что галя из за них косячит..Но! на фото их заменяют на 74HCT14D.............открываем даташит и видим минимальное питание у неё 4.5в!!! Это как? То есть  галя будет работать с 5в блоками...А как быть 3,3 в?  Она попросту не увидит ни чего ...А ведь буфера в гале питаются и 3.3в, а вот тут как раз 74HC14 она  минимум 2в работает..Итог ясен...какие LS14 ставить..

[SUVman]

это рекомендуемое питание..А так от 0.5 до 7 вольт работает 74HCT14D.

[DiMonstr86]

Так я и говорил еще неделю назад, посмотри компоненты какие стоят на катлете! У меня катлета изначально не работала только по jtag интерфейсу. Один блок не взял, второй не взял - разобрался, когда приспичило. Теперь нет проблем. Меняй микрухи и работай уже.

[вадимк]

Меня тоже давненько мучает вопрос по прошивке  DCM3.7 но вот кролика для экспериментов не по подалось.... Сколько штудировал сеть,мол чина кесс и катаг курят с этим блоком,голлетто тоже..... Мол работает комбик ,ммс,кесс ори..

Может и работают:).Тут хочется разобраться с JTAG катлеты.Я вижу осциллом пакеты и на ТХ и на RХ.Меня интересует вопрос:Дает ошибку записи из-за софта или схемотехники?Если последнее - то это можно (даже нужно) поправить.

[Boryan_R]

Так я и говорил еще неделю назад, посмотри компоненты какие стоят на катлете! У меня катлета изначально не работала только по jtag интерфейсу. Один блок не взял, второй не взял - разобрался, когда приспичило. Теперь нет проблем. Меняй микрухи и работай уже.

и толку? поменял...как была тишина так и осталась. Башку уже сломал с подключением гали к 55хх процу по жтагу. В мануале галю подключают к таким блокам  тока блин расписаны цветные проводочки...а не сигналы...У меня блок не из мануала..но с 5554 процем...пины JTAG все вызвонил....Если тупо по мануалу и цветным проводкам, то мы видим что используются сигналы TDO,TDI, TCK, Reset  ну есно земля и 9 пин гали контроль питания ...а вот дальше интересно..по даташиту на 55хх ему нужно TMS, JCOMP и RDY первый набор сигналов (TDO,TDI,TCK,) мы подключаем как обычно...второго набора у гали нет...и тут по мануалу используют пин 1- VFLS0 и пин 2-SRESET..куда их подключают?  Какое значение сигнала они приобретают (понятно что галя может пины переназначать)...к каким из оставшихся пинов проца JCOMP, TMS. RDY?  смотрим даташит на 55хх  и видим JCOMP активирует порт JTAG активна 1....у нас при обращении гали к блоку 1 выставляется на пин 1-VFLS0 значит его на JCOMP вешаем...оставщийся SRESET остаётся только на TMS ибо RDY это выход порта NEXUS и он вроде тут не у дел...в итоге нет коннекта с процем и все....осциллом смотрю на выходы гали TCK и TDI  нету там не фига ....хотя мож на выходе у гали триггеры шидтта и сигналы в виде иголки осциллом моим не видны...блин ну ладно TDI я не увижу..но TCK (клок) я хоть какой нибудь увидел...На что грешить? На неправильное подключение гали к блоку? На саму галю? На коннект гали с компом и софт криво работает по 7кой? Ну ведь коннект софта есть с галей и софт адекватно работает....куда лезть? Пните меня хоть в какую нибудь сторону...блин ....сил нету уже..

Изменено 15 октября, 2015 пользователем Boryan_R

[SUVman]

и толку? поменял...как была тишина так и осталась. Башку уже сломал с подключением гали к 55хх процу по жтагу. В мануале галю подключают к таким блокам  тока блин расписаны цветные проводочки...а не сигналы...У меня блок не из мануала..но с 5554 процем...пины JTAG все вызвонил....Если тупо по мануалу и цветным проводкам, то мы видим что используются сигналы TDO,TDI, TCK, Reset  ну есно земля и 9 пин гали контроль питания ...а вот дальше интересно..по даташиту на 55хх ему нужно TMS, JCOMP и RDY первый набор сигналов (TDO,TDI,TCK,) мы подключаем как обычно...второго набора у гали нет...и тут по мануалу используют пин 1- VFLS0 и пин 2-SRESET..куда их подключают?  Какое значение сигнала они приобретают (понятно что галя может пины переназначать)...к каким из оставшихся пинов проца JCOMP, TMS. RDY?  смотрим даташит на 55хх  и видим JCOMP активирует порт JTAG активна 1....у нас при обращении гали к блоку 1 выставляется на пин 1-VFLS0 значит его на JCOMP вешаем...оставщийся SRESET остаётся только на TMS ибо RDY это выход порта NEXUS и он вроде тут не у дел...в итоге нет коннекта с процем и все....осциллом смотрю на выходы гали TCK и TDI  нету там не фига ....хотя мож на выходе у гали триггеры шидтта и сигналы в виде иголки осциллом моим не видны...блин ну ладно TDI я не увижу..но TCK (клок) я хоть какой нибудь увидел...На что грешить? На неправильное подключение гали к блоку? На саму галю? На коннект гали с компом и софт криво работает по 7кой? Ну ведь коннект софта есть с галей и софт адекватно работает....куда лезть? Пните меня хоть в какую нибудь сторону...блин ....сил нету уже..

Проц пробуй пропаять..У меня на одной галете нет сигналов кан на драйвер  с проца..Висят тока опорные.На другой тоже так было,там пропайка прокатила и все заработало.А на первой как нет кан так и нет и что делать тоже не знаю.

[Boryan_R]

да проц припаян намано..вчера тока схему порта JTAG срисовывал у гали до самого проца сигналы проверял..

[Виталик 522]

Шлейф цветной не перевернут послучаю?
