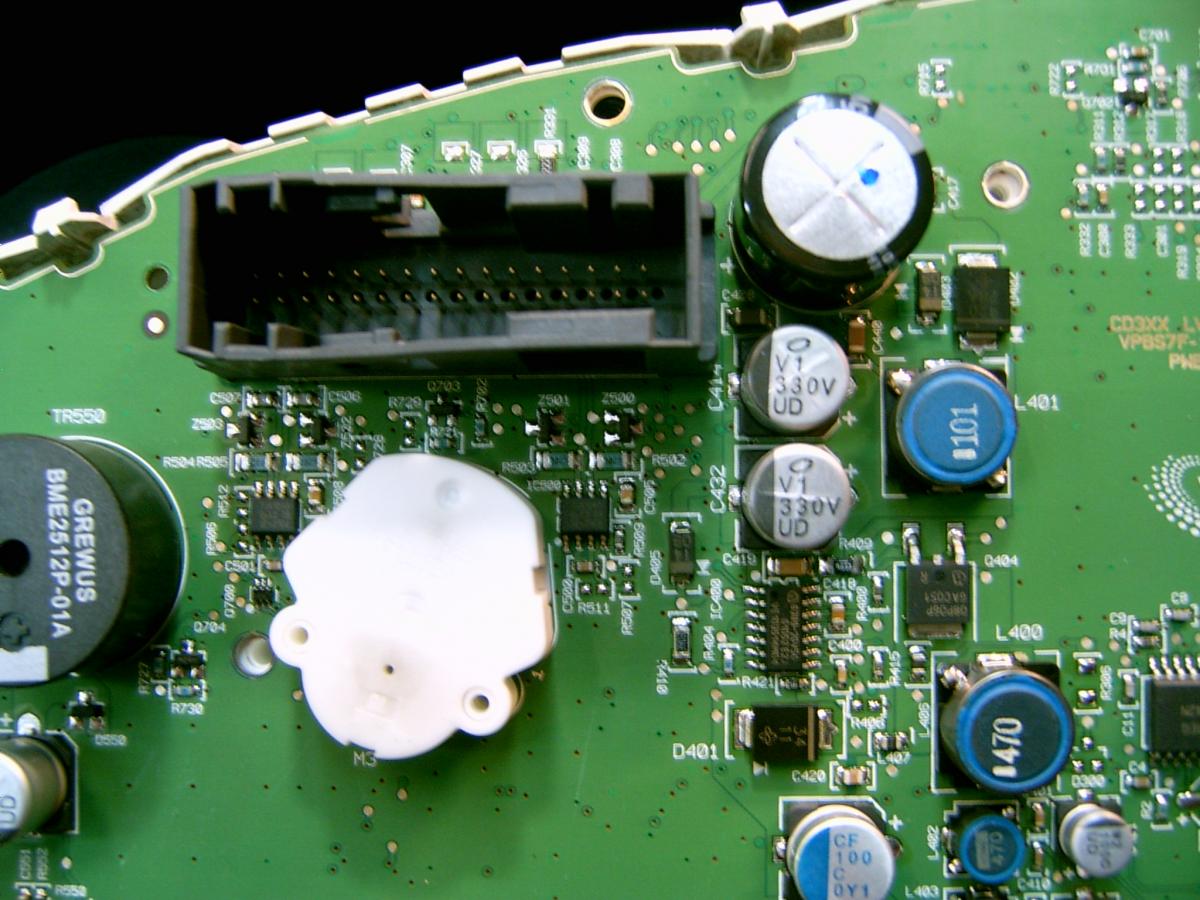

Ford Mondeo Color (BS7T-10849-TD) зверски убит дамп

[smrodo]

Доска запускается КАНом . На нее приходит только постоянный +

[YVB]

smrodo, можно по подробнее, тоесть не столе не посмотришь ?

[Slavik k]

и зажим сброса суточника до вкл зажигания не будит панель кратковременно ?

[smrodo]

Я на столе не подключал ,просто недавно разбирался с этой панелью (нужно было найти зажигание - не нашел) Попробуй как написал Slavik K ,если просто посмотреть пробег (включение зажигания не сыммитируешь)

[YVB]

привет, будьте добры, помогите разобраться с этим щитком, правил пробег, выпоял чип. поправил и впоял обратно, ставлю на авто. щиток не работает, идёт не большое мигание, вкючаю зажигание вообще тишина, вся панель тёмная. Раньше я делал такой авто. всё было нормально. Вот и хочу определиться где косяк, можно ли подать 12в и куда и где земля? не могу найти распиновку на этот щиток, и ещё , можно проверить есть 12в на разъёме с авто.? С уважением Юрий.



авто. форд мондео 4 2010г. проц.моторола, чип.24с16 делал хпрогом, вот эта распинока подойдёт на это ато? Разъём на вид точно такой и так же 32пина.





Цифровой щиток приборов ч.1 (Распиновка)



Распиновка Ford Escort 95-98

1 : Violet – Positive(Switched)

2 : Empty – Low Fuel Warning

3 : Empty — Low Washers Warning

4 : Black/Green – Glow Plug?

5 : Black — Earth

6 : White – Fuel Level

7 : White/Green – Water Temperature

8 : Black/Yellow — Handbrake

9 : 1 Black/Red wire & 1 Black/Green wire — ABS

10 : 2 Black wires — Earth

11 : Violet/White – Main Beam

12 : Orange/Blue — Illumination

1 : Blue/Black – Indicator (left)

2 : Blue/Green – Indicator (right)

3 : Black/Yellow — Door Ajar Warning

4 : Black/Green – Traction Control Warning

5 : Empty — ?

6 : Black/Green – (Switched Positive)(Goes down to number 12 on BLUE plug)

7 : Blue — Alternator

8 : White/Black — Tachometer

9 : Black/Red — Airbag

10 :White/Green – Oil Warning

11 : Empty — ?

12 : Empty — Positive (Switched?)(Linked from No12 on WHITE plug)

Распиновка щитка приборов 95-00

1 permanent 12v (taken from elsewhere as its not in the blue or white plugs)

2 12v switched (on the plugs, linked to pin 22)

3 spare

4 spare

5 spare

6 spare

7 left indicator

8 illumination

9 system monitor (wire to ground)

10 alternator

11 oil indicator

12 handbrake

13 ABS

14 spare

15 spare

16 air bag

17 ground

18 vehicle speed sensor (taken from cable in ecu)

19 spare

20 spare

21 tachometer

22 12v switched (linked to pin 2)

23 fuel s/com (wire to ground)

24 fuel ref (fuel guage)

25 water temperature

26 ground (low wash)

27 ground

28 ground

29 right indicator

30 full beam

31 Door open

32 spare

Оригинальная статья

passionford.com/forum/for…-a-mk6-escort-rs2000.html

Теперь дело за малым — собрать переходник





[smrodo]

Разъем такой-же , но авто не Mondeo 2010 Распиновка другая

[smrodo]

Большой кондер - на нем постоянный плюс можно найти

[YVB]

запустил я эту панель, пришлось повозиться, распиновку так и не нашел, прозвонил что мог, ни чего сомнительного не нашел, затем написал новый чип. и всё пошло, значит я его спалил, хотя он читается и пишется нормально, перепаивал и переписывал его раз пять. Форумчане всем спасибо. С уважением Юрий.

[megovolt]

привет. скажи доску проверял на столе или на тачку ставил чтобы пробег посмотреть? экран светился при подаче питания на доску или только стрелками дёргал?
