trauka Опубликовано 27 июля, 2016 Поделиться Опубликовано 27 июля, 2016 Если обычный, то LM как надо работать не будет. и что делать? диод менять или lm? какой диод должен стоять на выходе? Ссылка на комментарий Поделиться на другие сайты Поделиться
andreymah Опубликовано 27 июля, 2016 Поделиться Опубликовано 27 июля, 2016 и что делать? диод менять или lm? какой диод должен стоять на выходе? Диод проще заменить. Этот пойдет 1N5819 Ссылка на комментарий Поделиться на другие сайты Поделиться
dakar Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 А кондёр то от чего помер? Ссылка на комментарий Поделиться на другие сайты Поделиться
trauka Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 А кондёр то от чего помер?...с выходной линии выпаивал все и кондер улетел куда то Ссылка на комментарий Поделиться на другие сайты Поделиться
trauka Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 Нашел!!!Выпаял диод D3 - на второй ноге lm-ки появилось напряжение 12.2 при входном 12.3. Держится оно по всей цепи, но на диоде D4 падает до 12В.Сразу же возникло два вопроса.Для чего служит D3 и как проверить работу K-line без блока? Ссылка на комментарий Поделиться на другие сайты Поделиться
andreymah Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 Нашел!!! Выпаял диод D3 - на второй ноге lm-ки появилось напряжение 12.2 при входном 12.3. Держится оно по всей цепи, но на диоде D4 падает до 12В. Сразу же возникло два вопроса. Для чего служит D3 и как проверить работу K-line без блока? Добрый день . Я же за него и говорил, стоит на выходе с LM , 2 нога. Нужен для работы импульсного преобразователя в LM , работает в паре с индуктивностью. Ссылка на комментарий Поделиться на другие сайты Поделиться
trauka Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 Добрый день . Я же за него и говорил, стоит на выходе с LM , 2 нога. Нужен для работы импульсного преобразователя в LM , работает в паре с индуктивностью. Приветствую Ставлю вместо него 5819 - опять напруга 11.6 Ссылка на комментарий Поделиться на другие сайты Поделиться
dakar Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 В общем взял адаптор питания от гали. на вых. 12.3 вольт. Подрубил к пиасиньке. Вых. питания 11.3 в. на бут пине 16.6 в. Выпаял и промерил катуху- 90мгн. До мотал до 150 мгн. Ни чего не изменилось. Ваял подстроечник в место R32 на 47к. Напряжение на выходе можно только убавить. Выше 11.3 ни в какую. Остался только диод. Заменю - отпишусь. Ссылка на комментарий Поделиться на другие сайты Поделиться
dakar Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 Сдаётся мне что LM-ка на фиксированное напряжение. Попробую как с кренкками- в разрыв минуса добавочно сопротивление. Ссылка на комментарий Поделиться на другие сайты Поделиться
trauka Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 В общем взял адаптор питания от гали. на вых. 12.3 вольт. Подрубил к пиасиньке. Вых. питания 11.3 в. на бут пине 16.6 в. Выпаял и промерил катуху- 90мгн. До мотал до 150 мгн. Ни чего не изменилось. Ваял подстроечник в место R32 на 47к. Напряжение на выходе можно только убавить. Выше 11.3 ни в какую. Остался только диод. Заменю - отпишусь. ...тоже отписываюсь. на входе - 12.3, на выходе - 12.1, бут -16.2 Напруга начала регулироваться r32, когда выкинул диод D3. Не знаю для каких целей он там стоит, но напряжение садит конкретно. Если он нужен для работы ИП, то его функцию прекрасно выполняет D6, вместо него поставил шоттки ss14. Ссылка на комментарий Поделиться на другие сайты Поделиться
trauka Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 (изменено) ...еще немного садит напряжение диод D4, перед ним 12.2, а после - 12,1. Но выкидывать его не стал. а так если мерять на самой lm-ке, то первая нога 12.3 и вторая нога 12.3 Изменено 28 июля, 2016 пользователем trauka Ссылка на комментарий Поделиться на другие сайты Поделиться
andreymah Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 Добрый вечер. Чтоб в дебрях не блуждать вот схема как все работает. post-50047-0-73049000-1464239859.rar Ссылка на комментарий Поделиться на другие сайты Поделиться
trauka Опубликовано 28 июля, 2016 Поделиться Опубликовано 28 июля, 2016 (изменено) Добрый вечер. Чтоб в дебрях не блуждать вот схема как все работает. post-50047-0-73049000-1464239859.rar все верно. на выходе должны стоять два диода. на плате это D6 и D4. У меня же, да и судя по фоткам из темы, у большинства, стоит еще третий, которого не должно быть. Изменено 28 июля, 2016 пользователем trauka Ссылка на комментарий Поделиться на другие сайты Поделиться
dakar Опубликовано 30 июля, 2016 Поделиться Опубликовано 30 июля, 2016 Фокус с добавочным резюком не прокатил. C диодом D3 не всё так просто . С диода через 510 ом идет подтяжка К линии на SI9241. Так что без этого диода К линия скорее всего фурычить не будет. Ссылка на комментарий Поделиться на другие сайты Поделиться
trauka Опубликовано 30 июля, 2016 Поделиться Опубликовано 30 июля, 2016 ...ну зачем так??? Я уже плату от флюса отмыл Ссылка на комментарий Поделиться на другие сайты Поделиться
trauka Опубликовано 30 июля, 2016 Поделиться Опубликовано 30 июля, 2016 ...ну зачем так??? Я уже плату от флюса отмыл Ссылка на комментарий Поделиться на другие сайты Поделиться
k0tik0v Опубликовано 30 июля, 2016 Поделиться Опубликовано 30 июля, 2016 (изменено) Посмотрел даташит на Lm, нах китайцы ее поставили вообще сюда, это же стабилизатор со свитчем который работает в импульсном режиме, пульсации которого и сглаживает фильтр на выходе, по хорошему питать цифровое устройство таким стабилизатором вообще нельзя, отсюда видимо и периодические глюки при чтении-записи Изменено 30 июля, 2016 пользователем k0tik0v Ссылка на комментарий Поделиться на другие сайты Поделиться
trauka Опубликовано 30 июля, 2016 Поделиться Опубликовано 30 июля, 2016 Фокус с добавочным резюком не прокатил. C диодом D3 не всё так просто . С диода через 510 ом идет подтяжка К линии на SI9241. Так что без этого диода К линия скорее всего фурычить не будет. ...что-то в обвязке к-лини хавает напряжение. Ссылка на комментарий Поделиться на другие сайты Поделиться
andreymah Опубликовано 30 июля, 2016 Поделиться Опубликовано 30 июля, 2016 Посмотрел даташит на Lm, нах китайцы ее поставили вообще сюда, это же стабилизатор со свитчем который работает в импульсном режиме, пульсации которого и сглаживает фильтр на выходе, по хорошему питать цифровое устройство таким стабилизатором вообще нельзя, отсюда видимо и периодические глюки при чтении-записи Добрый день. Так китайцы только скопировали. С помощью LM только подается питание на эбу. Я вообще не заморачиваюсь, как большинство подаю на вход повыше (14В) и все красиво работает. Ссылка на комментарий Поделиться на другие сайты Поделиться

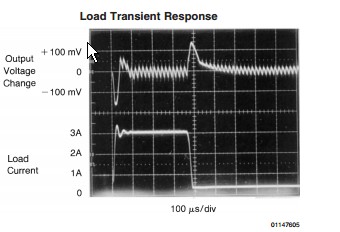

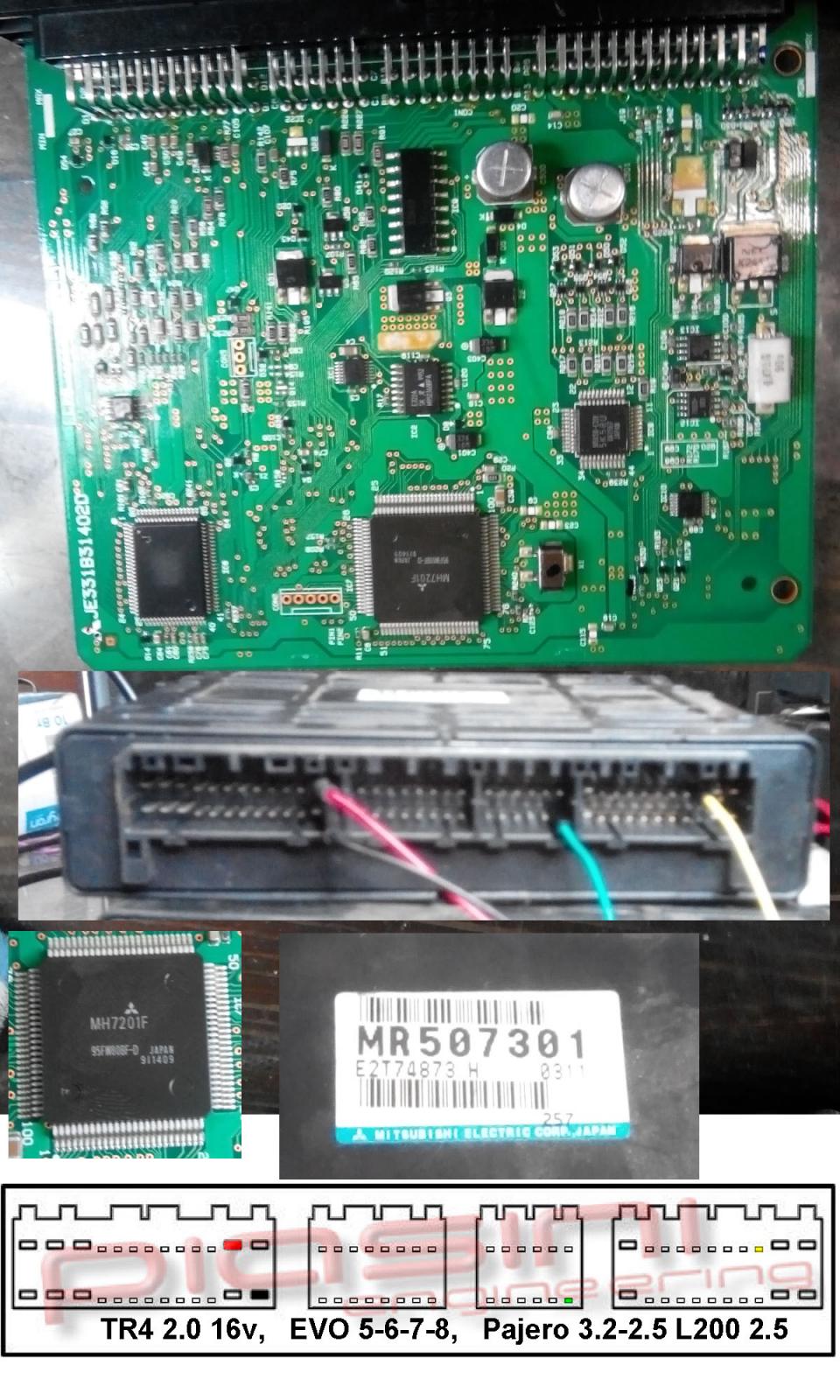

ArbMonster Опубликовано 15 августа, 2016 Поделиться Опубликовано 15 августа, 2016 всем доброго.... имеется на руках блок от мицубы MR507301, хочу подружить с пиасини, но не хватает хелпов может кто знаком в лицо с этим эбу распин пытался взять с рекомендаций к TR4 2.0 16v Evo 5-6 Evo 7-8 pajero 3.2-2.5 (00-06) L200 2.5 Ссылка на комментарий Поделиться на другие сайты Поделиться
