Точки подключения к MC68HC11PA8

[SIRKVA]

Кто прочитал такую мотю,как подключать?в мануале про него нету.

[SIRKVA]

MC68HC11PA8 (QFP64):

TXD:1 - Prog. RxD

RXD:64 - Prog. TxD

RST:61 - Prog. RST

MODA:63 - GND

MODB:62 - GND

VDDSYN:25 - GND (PLL-off)

EXTAL:59

VSS:6,41 - GND

VDD:8

[SIRKVA]

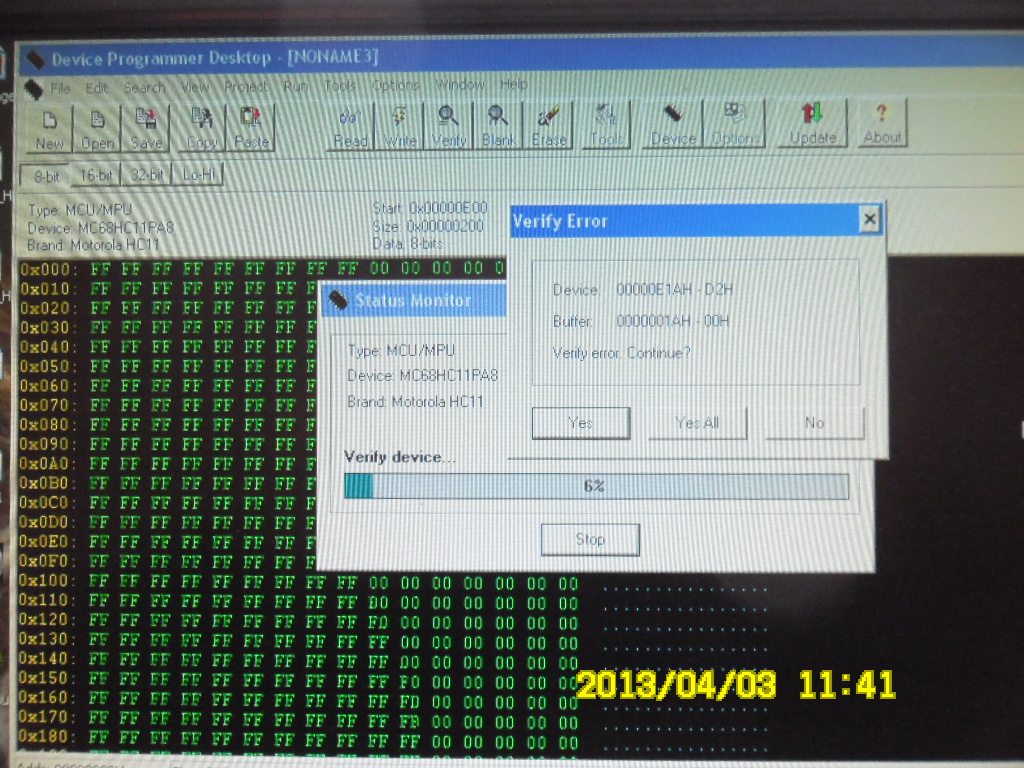

При попитке прочитать выдаеть вот такой картинка.в чем дело?

[YUKKA]

Счётчик в программаторе кончился наверное . verify error ,хех ,знакомая картинка,проходили.

[SIRKVA]

Че то не вериться,если бо было так,другие камни тоже не почитала.

[vertol]

При попитке прочитать выдаеть вот такой картинка.в чем дело?

ошибка верфикации после чтения.соответственно - ничего там непрочиталось...

Изменено 4 апреля, 2013 пользователем vertol

[SIRKVA]

Да,читаеться первая этап после этого верификация не проходить.иногда читаеться все нули.вот где не то зделал это не понятно.проц (N760080BFKC004) NO SEC

[YUKKA]

Внутрисхемно читаете ? частота кварца должна точно совпадать и в софте и на плате , и если внутрисхемно,то питание на девайс лучше своё дать .

P.S. скриншоты очень удобно делать прогой Screenhunterfree ,одной кнопкой чпок и готово.

[SIRKVA]

Нет проц выпаян.а че внутросхемно доп квац не надо вешат? интересно то што камни которие читаеться через специальная адаптер никаких вопросов не возникает,и там кварц откута возметь. насчет скрина можно и прям из клави print scren сделать,у моей клави конец пришел.

Изменено 6 апреля, 2013 пользователем SIRKVA

[YUKKA]

Внутрисхемно зачем доп кварц ? он-же есть в устройстве , просто бывают они не ровно там 4 или 8 мег ,а какие нибудь нестандартные , тогда надо просто в программаторе выставить в опциях точно такую-же частоту и всё , Те процессоры которые читаются в адаптерах (столиках) берут частоту с самого прогера и там частота идет фиксированная 5.529 мег, и еще в длинном разъеме есть перемычка благодаря которой прогер и узнаёт что установлен столик под тот или иной процессор ,и соответственно становится некритичен к той частоте что мы видим на экране ,хоть гигагерц там напиши , он всё равно будет настроен на частоту 5.529500 . Таким образом если мы устанавливаем столик под 11 мотороллу и припаиваем процессор на проводах ,то и частоту нужно брать с прогера , либо не использовать столик ,а подключать просто проводами с разъемом ,в этом случае частота кварца на процессоре должна равняться частоте выставленной в программе.

[SIRKVA]

Картинка понятно,надо пробовать.

[SIRKVA]

пробовал с внутренном кварцем,результат доже самое,че за секреть не понятное.неужели x prog m не можеть его победить.

[goga4444]

пробуи yes all 1 2 3 4 раза, на китаиски хпроге такои проблеми имеет на твои картинке, но ету процу читает и пищет харащо

[SIRKVA]

Если нажать yes all читаеть криво.

[YUKKA]

Если упа юсб читает этот проц ,а х-прог нет ,то что-же интересно такого есть в упе чего нет в икспроге ? смысле бутлоадера , вроде они одинаковые команды в проц засылают , но скорее всего дело в скоростях , имеется в виду частоту кварца , возможно что должен в майфуне этом быть кварц на 8 мег, если читать внутрисхемно то достаточно что-бы в программе было установлено столько-же (в х-проге) , а в упе автоподстройка есть . возможно это и есть причина того что упа читает , а х-прог нет .

[SIRKVA]

В таташите этот проц доже 8 заявлена, если попадаеть под ругой проверу потом.x prog m не плохая прибор,читал много разных моторяшки и друкгие камнушки.в ней много хитрости есть, пока не изучаемая.
