Установка эмулятора Diagun

[vitek070583]

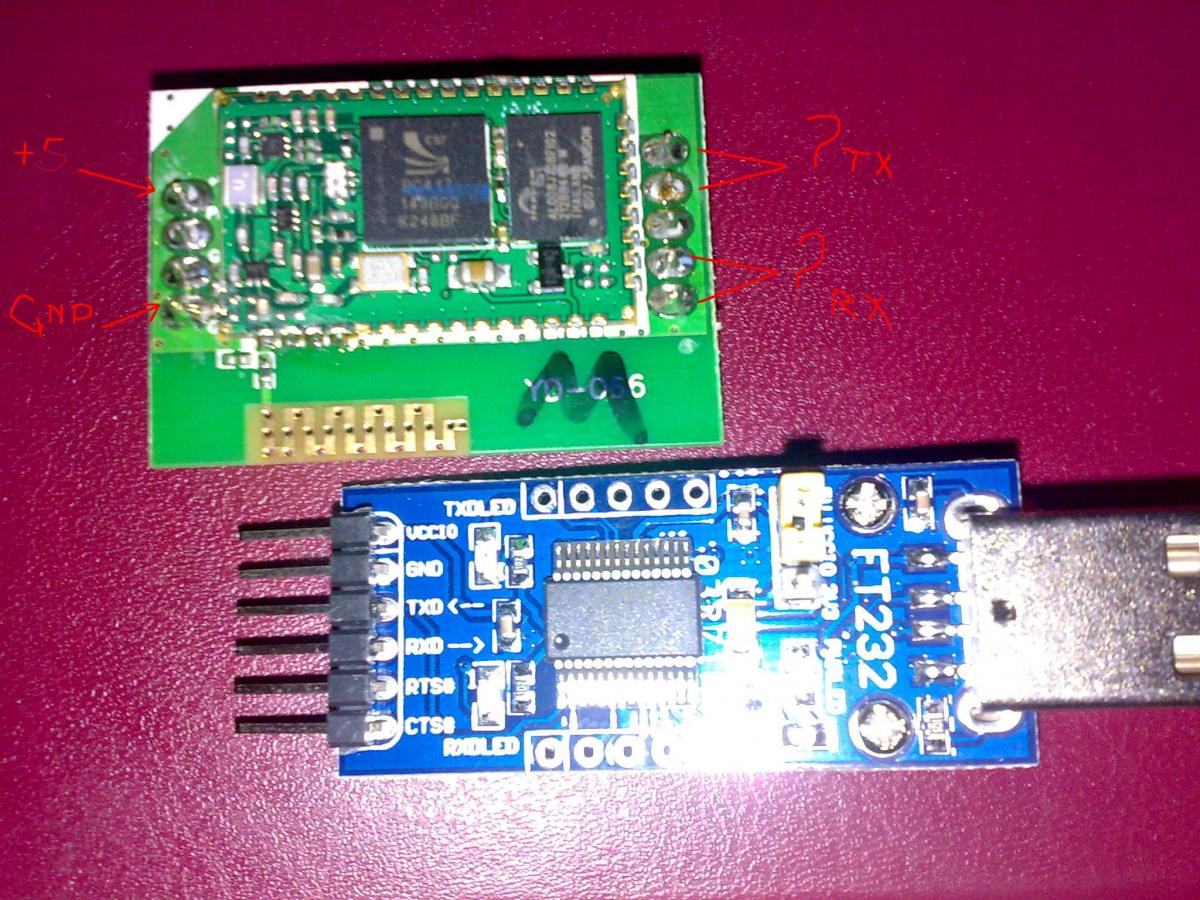

Приобрел блютуз модули диагуна мастер и slave + USB UART на FTDI,возник вопрос как соеденить их вместе.РХ блютуза на РХ ftdi или на ТХ.И где на модуле диагуна рх и тх,судя по фото с этого форума на блютуз модуле диагуна по 2 контакта RX и ТХ,к каким из них подключаться.

Подавал питание на модуль Slave и он сразу определился и телефоном и свистком

[sergej-ko]

Напрямую с твоим USB UART не получится.

Там есть MAX3232?

Надо было как на фото пост 9 http://www.auto-bk.ru/forum/topic/38493/#entry394622

Тогда Tx на Rx и Rx на Tx

[sergej-ko]

Выход =Tx и вход =Rx впаянной платы БТ имеет TTL уровень,т.е 0=0В, 1=3В

Эти сигналы идут на преобразователь уровней м.с MAX3232 0=-6В,1=+6В

Эти уровни на точках Rx и Tx модуля БТ.

На выходе твоего USB UART наверное нет MAX3232

Значит или добавь MAX3232 в USB UARTили убери MAX3232 из модуля БТ.

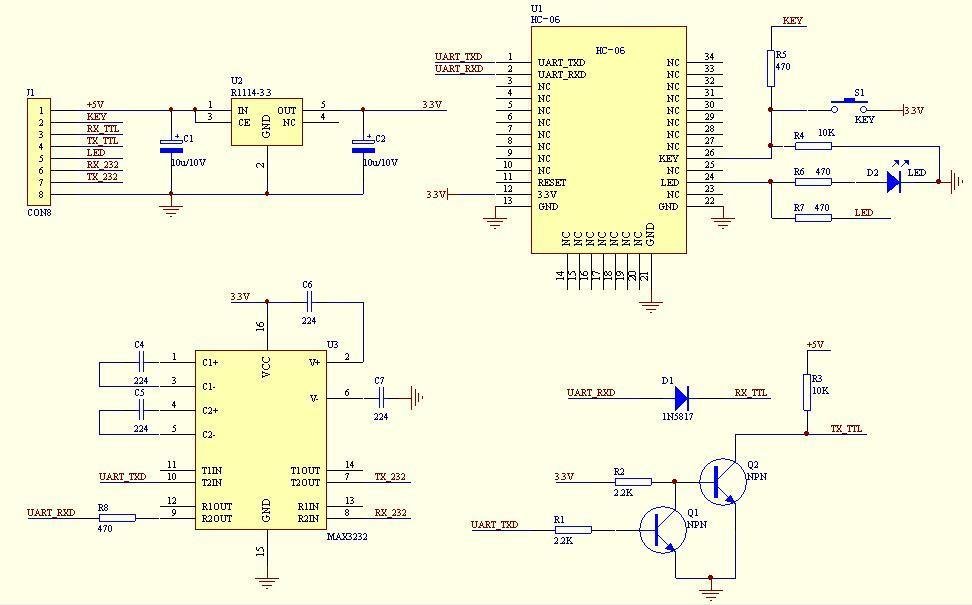

Схема HC-06 похожа на модуль БТ.

Изменено 24 августа, 2013 пользователем sergej-ko

[vitek070583]

Наверное проще добавить max3232 в usb uart,чем ковырять родной модуль.А если напрямую к компорту подцепить модуль,какие выводы модуля задействовать? Там по 2 рх и тх,к любым можно?

[sergej-ko]

Да,они запаралелены.

На 3 ноге =Tx настоящего ком-порта будет уровень -12В -это нормально-соедини

с Tx на твоём фото.

Ногу 2 с Rx.

5-общий.

5В с USB.

Если всё правильно -на Rx и Tx будет -6-12В.

Если на одном 0В-поменяй местами провода на Rx и Tx

Изменено 24 августа, 2013 пользователем sergej-ko

[vitek070583]

Спасибо,буду пробовать

[sergej-ko]

При подаче питания на модуль БТ на смарте синий диод должен сразу светить постоянно=связь установлена.

Удачи!

[vitek070583]

Спасибо!

[sergej-ko]

На здоровье!

Я понял ,что проверил на авто?



Правильный тест связи- обновление смарта.

http://www.auto-bk.ru/forum/topic/38493/page__st__80#entry437881

Свистки и встроенные БТ его не проходят.

[vitek070583]

Нет на авто еще не проверял,жду смартбокс.Свой смарт продал теперь жду другой,отвязаный,должен на днях придти.Уже второй заказ отменили автоматом,продавец не отправляет.Им запретила компания Лаунч торговать смартами,так мне написал китаец.Сейчас на Али остались смарты от 200 уе и выше,халявы больше нет.

Как получу смарт отпишусь,а пока просто экспериментирую,связываю между собой два модуля диагуна мастер и славе.



я так понимаю отвязанный смарт не нужно будет обновлять?

[sergej-ko]

ОК!

Я смотрю и дешёвые платы от Диагунов на Али пропали.

[vitek070583]

все что дешевле 200 уе пропало,как то появился смарт за 150,я выкупил его,10 дней ждал и заказ отменили продавец на связь не выходит хотя раньше очень разговорчивый был.Попросил у другого продавца продать мне смарт,он согласился но оплатил я другой товар с такой же стоимость,а он отправил мне смарт.

[sergej-ko]

Может у нас кто-то из Лаунча пасётся-надо будет ссылки только в личке.

[vitek070583]

Возможно.Если вдруг попадется дешевый смарт или платы скиньте PLEASE ссылочку в личку



да и еще хотел спросить будет ли работать эмуль на win ce 6.0?

[sergej-ko]

Нет.

Софт Диагуна написан на wince4 -NetFramework MCF400.

Я пробовал сделать на wince6.3 - тормозит и куча ошибок.

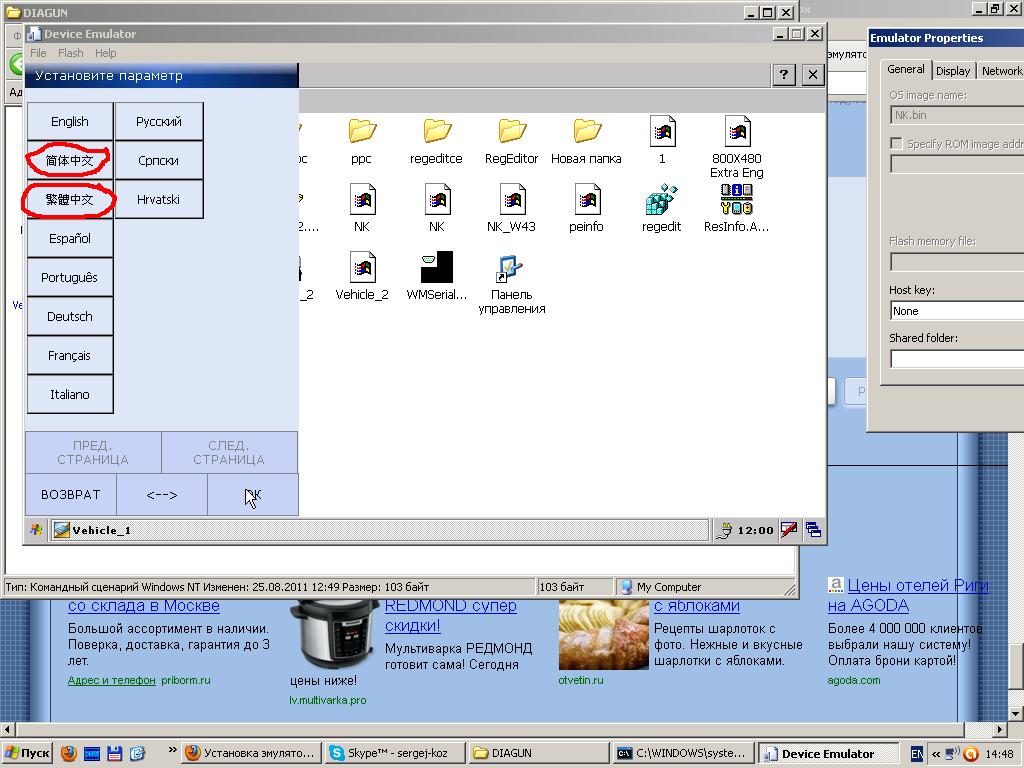

Будет у тебя смарт-скину на пробу раннюю версию эмуля с полным китайским- вроде шустрее.

Может сделаю новую версию-но особого желания нет.

Изменено 24 августа, 2013 пользователем sergej-ko

[vitek070583]

Будет у тебя смарт-скину на пробу раннюю версию эмуля с полным китайским- вроде шустрее.

Может сделаю новую версию-но особого желания нет.

отлично! заранее спасибо!

Может как то посодействовать вам в создании новой версии?

[sergej-ko]

Спасибо за предложение.

Сейчас у меня нет времени .

Изменено 24 сентября, 2013 пользователем sergej-ko

[vitek070583]

ясно,кстати ваш эмуль уже продается на Али всем известной фирмой

[sergej-ko]

Да.Я видел.

Изменено 25 августа, 2013 пользователем sergej-ko

[diag2all]

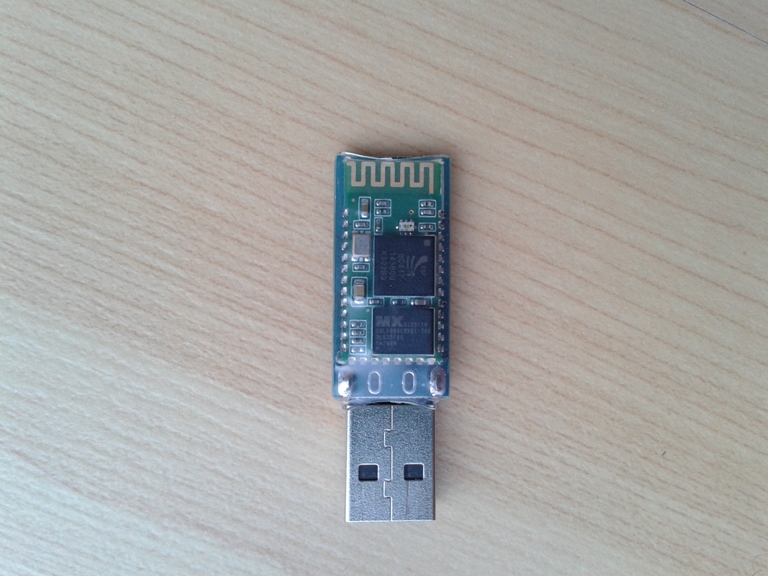

на просторах интернета найден вот такой "Свисток"

настраивается как в посту #99 от sergej-ko

за исключением:

нажать кнопку, вставить в УСБ отпустить кнопку. диод будет моргать 1 герц режим прог. (рабочий режим 2 герца.)

и обязательно at+cmode=1 без него не захотел вязатся.

работает все на ура. никаких зависаний и Блюсолей.

Изменено 1 октября, 2013 пользователем diag2all
