Autocom CDP распиновка кабелей (переходников)


Рекомендуемые сообщения

ребят вопрос по bmw 20 pin, сегодня не смог аудоком даже подцепится ( оба светодиода загорались красным на пока не оотсоединишь ), потом обычным клайном через карсофт подцепился.

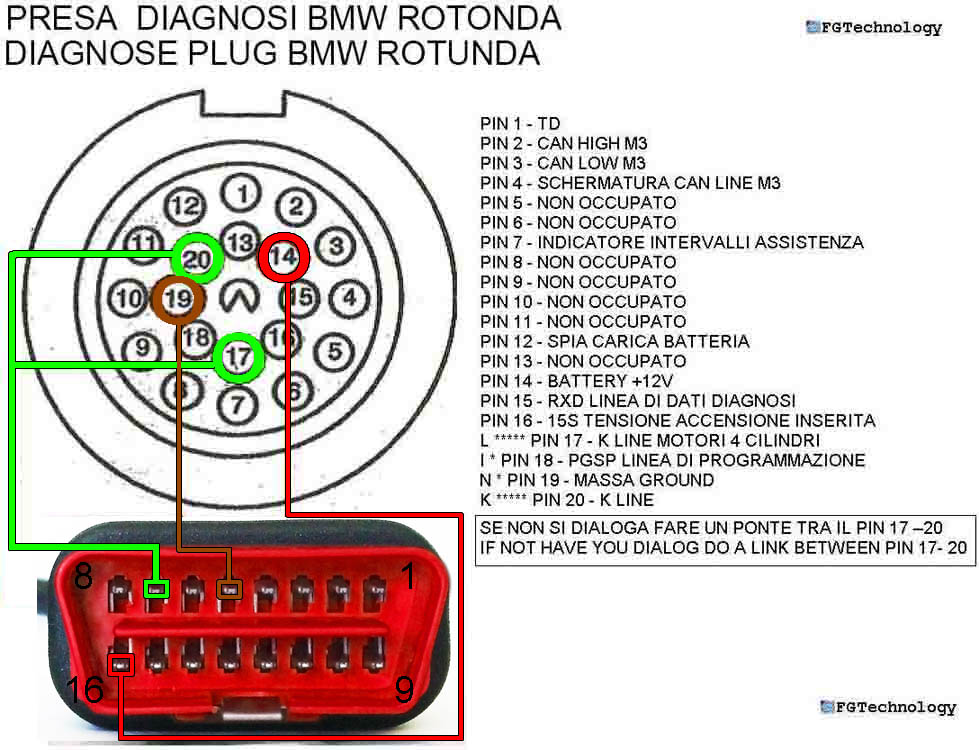

распиновка переходника BMW 20P - OBD-II 16P

19 4, 5 - земля.

15 15 - L-Line.

17, 20 7 - K-Line.

14 16 - шина питания



1 проблема может быть в перемычки 17-20 пин?

2 чтоб сбросить интервал нужно с 20го пина перекоммутировать на 7ой или можно перемычку добавить на постоянку ?



авто ушло проверить пока не могу.

ставиш перемычку 7.19 на машине вкл зажигание на сек 25 выкл снимаеш



DB9F TO BMW-Model.pdfOBDII F-BMW20P-Model.pdfBMW_DIAGNOSE.JPGOBDII F-BMW20P-Model.pdfDB9F TO BMW-Model.pdf

Ссылка на комментарий
Поделиться на другие сайты

про сервис спасибо за подсказку , кабель все как на схеме вопрос остается открытый



попробую удалить л линию может дело в этом



что означает когда оба лед на аудокоме красным горят ?

Ссылка на комментарий
Поделиться на другие сайты

про сервис спасибо за подсказку , кабель все как на схеме вопрос остается открытый



попробую удалить л линию может дело в этом



что означает когда оба лед на аудокоме красным горят ?



хреново не вяжется где то косяк в проге а с другими все норм? и ещо ставиш перемычку между 4.5 обд кабеля переходника!а не главного.и между 17.20 BMW разема
Ссылка на комментарий
Поделиться на другие сайты

с другими все норм, проверял на b6 CC fusion mazda chevrolet



между 4 и 5 кабеля переходника поставить не получится там 4 провода внутри и разъем обд расковырять нереально, если не прокатит буду разъем обд менять чтоб 4 5 перемкнуть

Ссылка на комментарий
Поделиться на другие сайты

с другими все норм, проверял на b6 CC fusion mazda chevrolet



между 4 и 5 кабеля переходника поставить не получится там 4 провода внутри и разъем обд расковырять нереально, если не прокатит буду разъем обд менять чтоб 4 5 перемкнуть

а ты не ковыряй сверху 4+5 пе образку с проволки делаеш подходяшего размера соиденяеш штекера между собой и вперед 17+20 на машине или на переходнике и между прочим если вяжется заходиш в приборы и скидываеш интервал то.
Ссылка на комментарий
Поделиться на другие сайты

  • 4 недели спустя...

Добрый день. Подскажите-по легковым какие шнуры автокома надо переделывать? По грузовым только вольво и ивеко?-там легче-китайцы стали разборные шнуры делать...

Ссылка на комментарий
Поделиться на другие сайты

Нет не пойдет, это точно. Там запрос идет по 7_й ноге (к_лайн) на 14 ногу(движок), ну а в шнурке автокома распиновка 7 на 7.

Ссылка на комментарий
Поделиться на другие сайты

Всем добрый вечер. Актуальный вопрос по автокому. У кого есть распиновка кабель адаптера для HALDEX 4pin и 4+2pin. Сегодня 4 часа эксперементировал с проводами, дальше не могу, боюсь положу голову. Заранее Всем спасибо.

Ссылка на комментарий
Поделиться на другие сайты

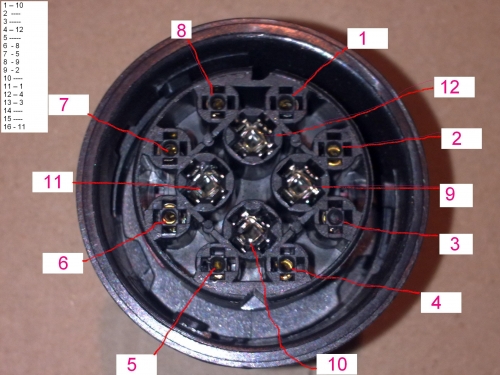

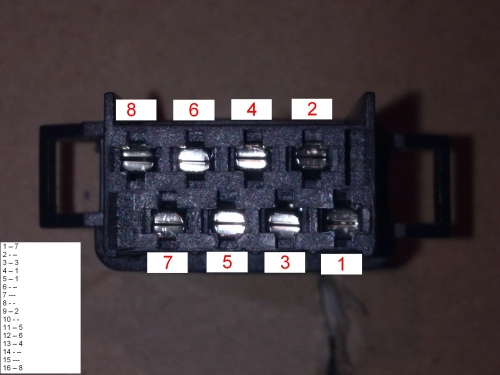

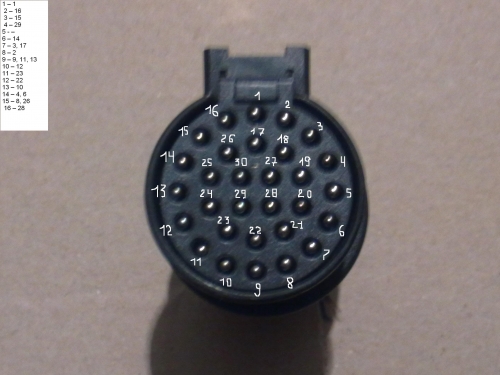

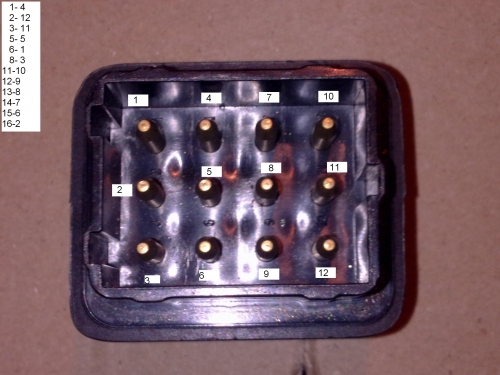

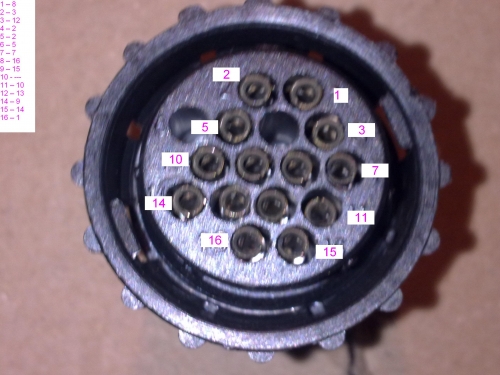

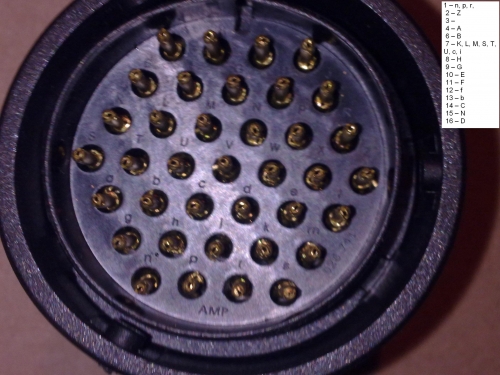

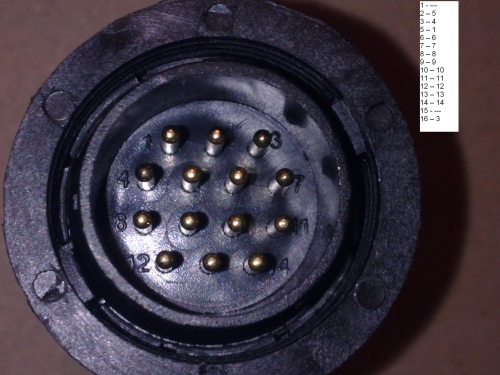

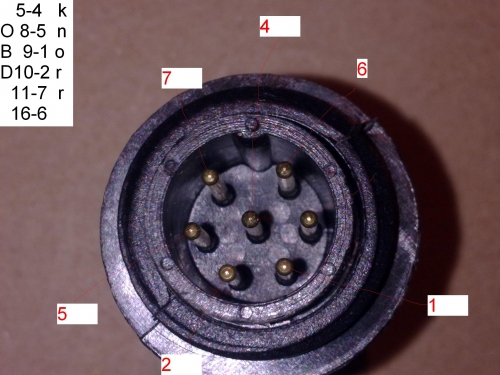

Всем Добрый День! нашол пару фоток по автокому.post-143213-0-11101200-1387705466_thumb.jpgpost-143213-0-68134200-1387705468_thumb.jpgpost-143213-0-49323900-1387705471_thumb.jpgpost-143213-0-62650800-1387705474_thumb.jpgpost-143213-0-06738100-1387705478_thumb.jpgpost-143213-0-58101300-1387705481_thumb.jpgpost-143213-0-28712300-1387705484_thumb.jpgpost-143213-0-16495000-1387705487_thumb.jpgpost-143213-0-11101200-1387705466_thumb.jpg

Изменено пользователем Vladimir Petrovich
Ссылка на комментарий
Поделиться на другие сайты

здравствуйте,помогите пожалуйста со схемой переходника для nissan 14 pin разъёма

-------

сам и отвечу

OBD2-nissan 14 pin

4--------------8

7--------------2

15-------------1

16-------------7

Изменено пользователем birdy
Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...
  • 2 месяца спустя...

здравствуйте,помогите пожалуйста со схемой переходника для nissan 14 pin разъёма

-------

сам и отвечу

OBD2-nissan 14 pin

4--------------8

7--------------2

15-------------1

16-------------7

Кто проверял на автокоме работает?

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Здравствуйте! Кто-нибуть подключал мазду 17 пин без переходника? Какие пины надо соеденить для диагностики мотора?

Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

Держи

Двойственность информации иногда загоняет в тупик, а иногда приводит к потерям. В лучшем случае только временным.

Я приобрел одноплатник без кабеля (его предыдущий владелец порезал на свои нужды) и начал маяться. Купил DHS-26f, отодрал ОБД2 от дохлого VAG-COMa и собрался было паять. Однако чему же верить?

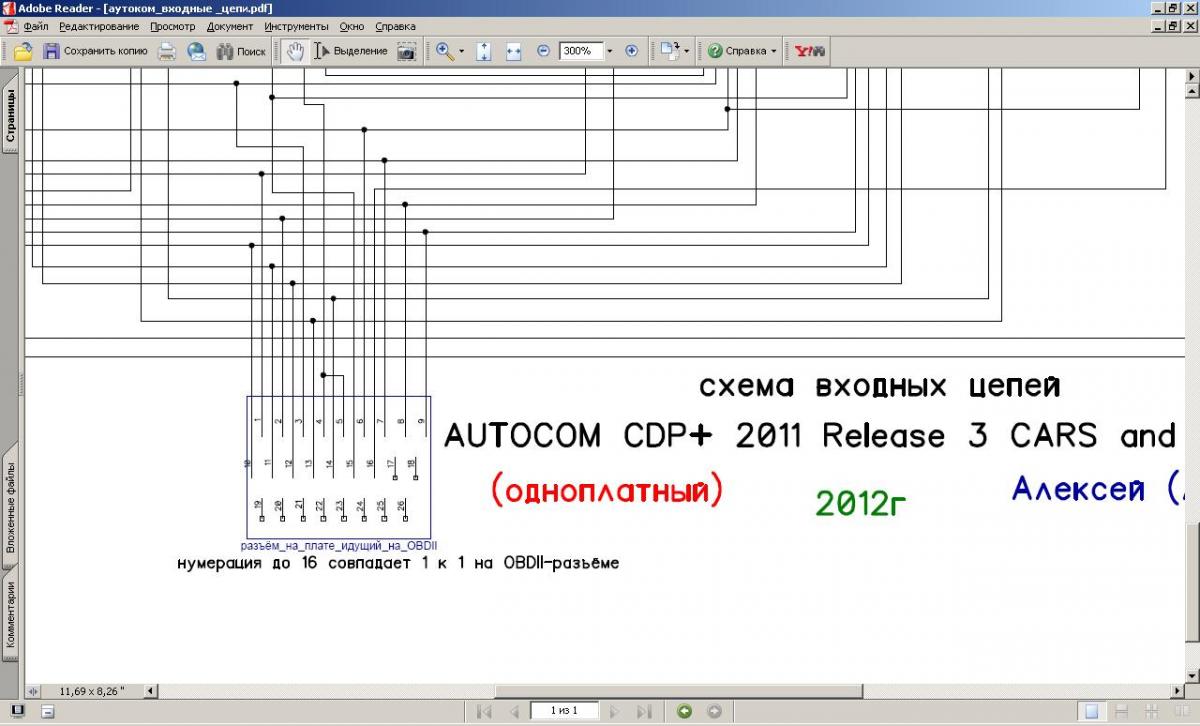

Если файлу "Распиновка Автоком легк.doc", то как-то он противоречит содержанию "Аутоком_входные_цепи.pdf"



Смотрим вместе:

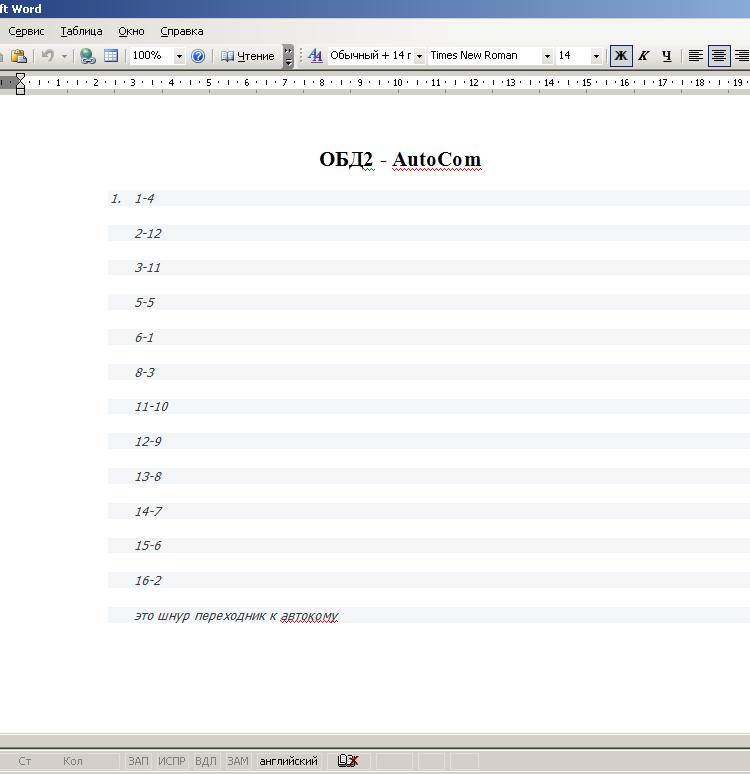

Автоком -ОБД2 wrong.JPG

супротив

Заслуживающий доверия.JPG



Если предположить подачу питания на второй пин DHS-26f (или DBH26), то оно зависнет на открытых в нормальном (незапитанном) состоянии контактах релюх, автоком не включится, не сгорит, но время потраченное на пайку кучи проводов можно было бы провести к примеру на приличной бабе какой-нить.

Изменено пользователем GluckOvNik
Ссылка на комментарий
Поделиться на другие сайты

  • 3 месяца спустя...

Всем доброго времени.Своим автокомом не смог проверить форд-транзит,пишет-проверь стойку ОБД.Сегодня также еще кучей сканеров не смогли соединиться с ЭБУ,АБС видит и больше не хочет.Скажите как найти К-линию в разъемах автоком и авто.Или как-то по-другому можно узнать причину?До этого связался с опель корсой,неисправность прибора наверно отпадает.
