kess v2 китайский клон


Рекомендуемые сообщения

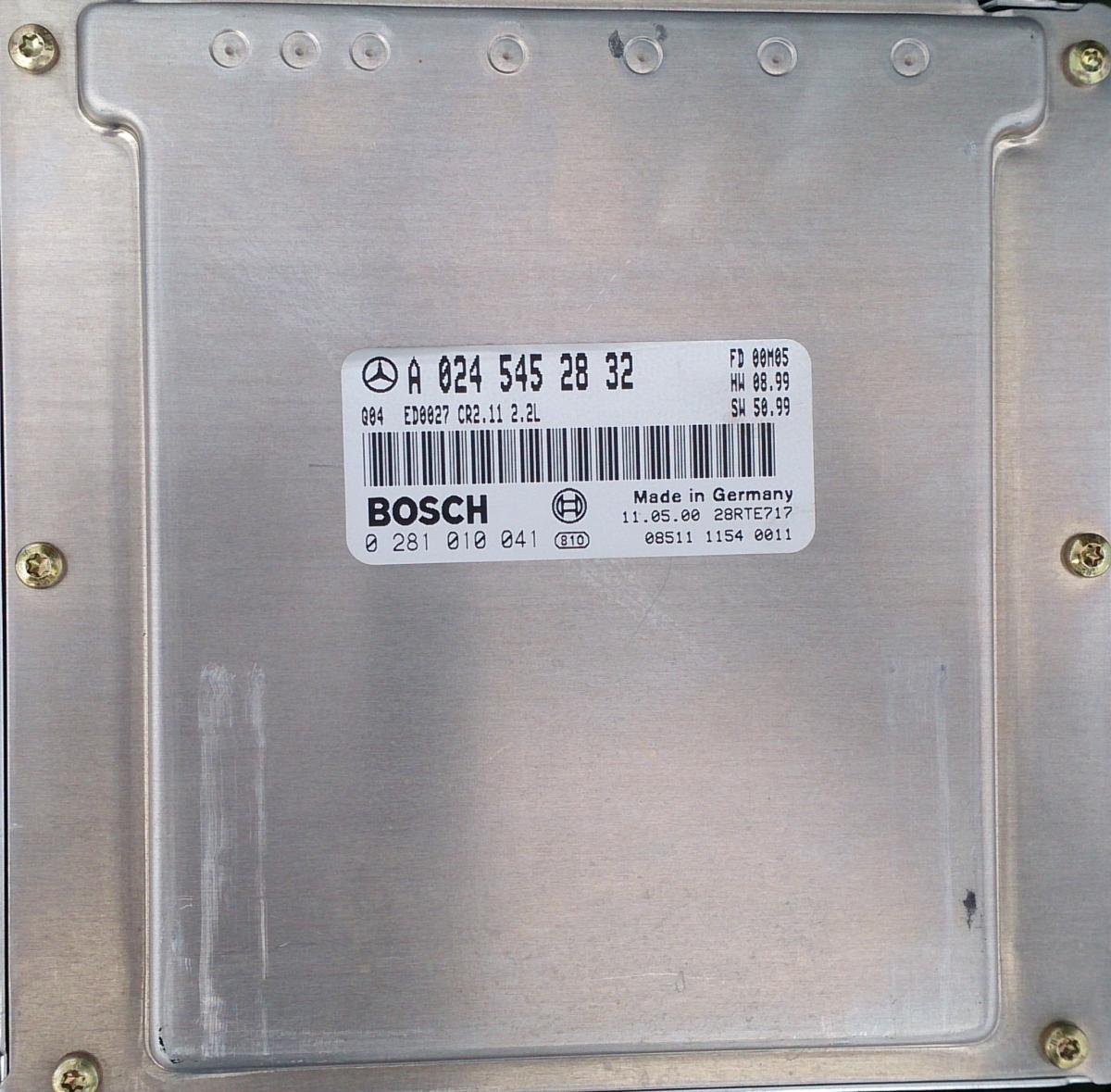

Видел. Вот фотка. Авто 143 л.с.

Это EDC15 С6 или другой блок?

Изменено пользователем doctor+
Ссылка на комментарий
Поделиться на другие сайты

Вбить в гугл? Вбивал, только один такой ответ нарыл, поэтому и спрашиваю. Если бы идентичных ответов было множество - не интересовался бы.

Ссылка на комментарий
Поделиться на другие сайты

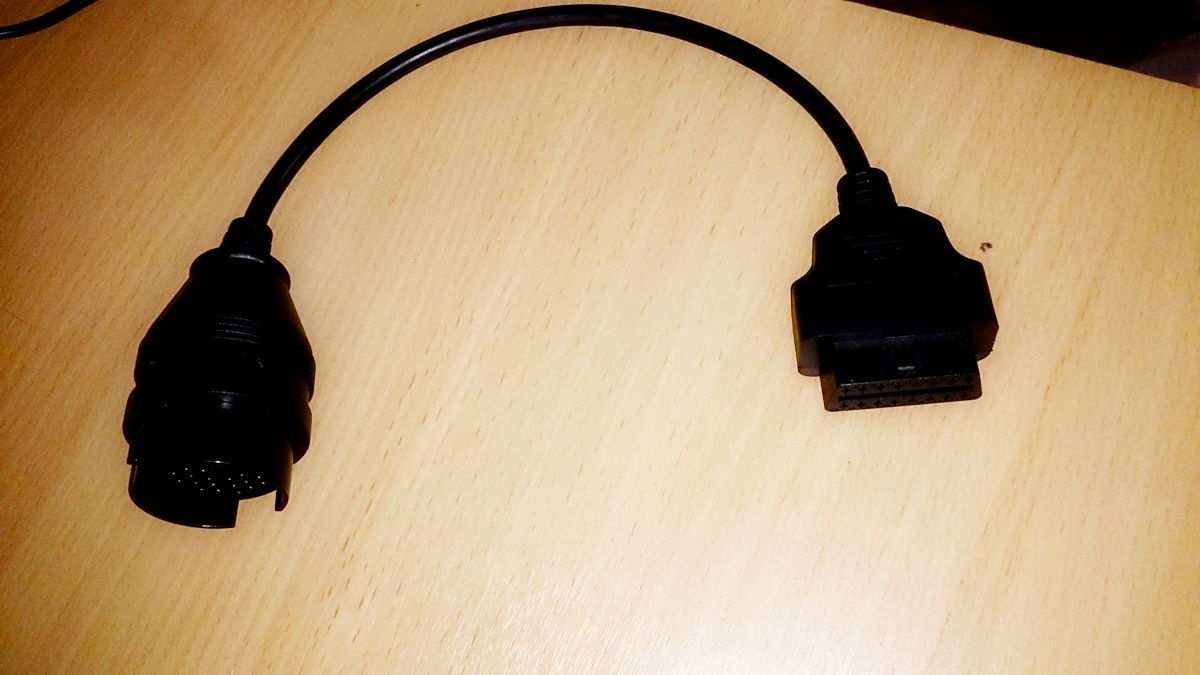

Сегодня приобрел эту штуку. Подцепил Kess к компу - есть там это авто с 143 л.с. Завтра буду пытаться с Kess V2 (+gall 1260) считать прошивку.


Изменено пользователем doctor+
Ссылка на комментарий
Поделиться на другие сайты

Вообщем такая хрень получилась:



ПИН MB38 = 16=K-линия диагностики кондиционера и отопителя (HEAT,Tempmatic, Automatic)

ПИН ОБД2 =1





ПИН MB38=28=K-линия диагностики системы парктроник (PTS)

ПИН ОБД2 =3





ПИН MB38=30=K-линия диагностики системы пассивной безопасности -подушки безопасности, преднатяжители ремней (SRS, AB)

ПИН ОБД2 =4



ПИН MB38=не звонится

ПИН ОБД2 =5



ПИН MB38=не звонится

ПИН ОБД2 =6





ПИН MB38=2=Питание, контур 87 или 15

ПИН ОБД2 =7





ПИН MB38=4=K-линия диагностики системы управления двигателем(HFM-SFI, DFI, IFI; LH-SFI, ME-SFI - правая часть)

ПИН ОБД2 =8



ПИН MB38=8=K-линия диагностики системы помощи при торможении(BAS) и основного модуля (BM)

ПИН ОБД2 =9



ПИН MB38=не звонится

ПИН ОБД2 =10



ПИН MB38=не звонится

ПИН ОБД2 =11



ПИН MB38=не звонится

ПИН ОБД2 =12





ПИН MB38=не звонится

ПИН ОБД2 =13







ПИН MB38=не звонится

ПИН ОБД2 =14



ПИН MB38=1=Масса, контур 31

ПИН ОБД2 =15





ПИН MB38=не звонится

ПИН ОБД2 =16



пользовался этим... млин, не могу тут загрузить "Распиновка.exe" называется

Ссылка на комментарий
Поделиться на другие сайты

Вам не кажется, что чушь получается относительно OBDII?

1) Примите за стандарт OBDII (папы у KessV2):

/9------16\

/1-- -- --8 \

4,5 - GND

16 - BAT

7 - K-LINE

2) Откройте распиновку в StrFinder или TIS, учтите сторону разъёма.

---

Если верить ссылке http://vagcom.com.ua/perekhodniki-obdii/perekhodnik-nabornoe-pole-mercedes-benz-38-pin/ (а на память я не помню и программы лень открывать):

OBDII MB38

4,5 1

7 4

16 3



Изменено пользователем OalikO
Ссылка на комментарий
Поделиться на другие сайты

Это EDC15 С6 или другой блок?

Да EDC15 С6 .

Изменено пользователем JohnFirst
Ссылка на комментарий
Поделиться на другие сайты

Я полной не знаю. Уверен, что в нём есть ещё 6-CAN-H, 17-CAN-L. При этом для извращённых CAN и K-line в нём коммутация на другие ноги тоже предусмотрена.

Если будет случай: на столе лежит блок от авто и не читается по 7 или 6,14, то надо осцилом глянуть по каким ногам запросы и на схему авто.

Ссылка на комментарий
Поделиться на другие сайты

Вам не кажется, что чушь получается относительно OBDII?

1) Примите за стандарт OBDII (папы у KessV2):

/9------16\

/1-- -- --8 \

4,5 - GND

16 - BAT

7 - K-LINE

2) Откройте распиновку в StrFinder или TIS, учтите сторону разъёма.

---

Если верить ссылке http://vagcom.com.ua...es-benz-38-pin/ (а на память я не помню и программы лень открывать):

OBDII MB38

4,5 1

7 4

16 3



Подскажите плииз, этого

4,5 1

7 4



16 3

достаточно для Kess и galletto 1260?

Изменено пользователем doctor+
Ссылка на комментарий
Поделиться на другие сайты

Да, достаточно. Сделай себе универсальный с крокодилами на акб и с к-линией, это проще и дешевле. Пользуюсь таким со времён катлеты1

Ссылка на комментарий
Поделиться на другие сайты

Не знать стандартов, а просто подключаться к авто через готовое каждый раз - это печально. Вы не просто не знаете стандарта, а не понимаете принципа устройства, работы и схемы автомобиля к которому подходите.

Ссылка на комментарий
Поделиться на другие сайты

В процессе...Стыдно не незнание, стыдно не учиться))

Москва тоже не сразу строилась)

Поиск информации дал такие результаты:

Кабель для Mercedes Benz . Используется для соединения с авто Mercedes Benz. Служит как переходник с OBD2 16-пин в MB 38-пин

Работает с устройствами у которых на выходе OBD2, служит как переходник, адаптер

Распиновка:

OBDII разъем (Мама) ---- BENZ 38-пин разъем

4+5----------------------------------1(земля)

7------------------------------------------15(K линия)

16-----------------------------------------3(Питание)

Смущает комбинация букв BENZ....

Ссылка на комментарий
Поделиться на другие сайты

да сколько пережовывать, кинь четыре провода и пробуй или отдай авто тому кто сделает

и думать главное анализировать что делаешь пытайся

Изменено пользователем nemoi
Ссылка на комментарий
Поделиться на другие сайты

Распиновка

блок-1.doc

блок-2.doc

блок-3.doc

блок-4.doc

DIAGCONN.PDF

Изменено пользователем temsky740
Ссылка на комментарий
Поделиться на другие сайты
