[Alex19]

Да, Стас большое спасибо!!!

Изменено 29 сентября, 2014 пользователем Alex19

[max843]

Спасибо за обзор

[Shep]

отстающие допаивайте... жду кролика.

[blistograd]

BCR112E6327/INFIN/SOT23-т.е. WF

MMUN2113LT1G/ONS/SOT23-3-т.е. А6

вот такие нужны кто теряется в выборе

Изменено 30 сентября, 2014 пользователем blistograd

[Rins]

у меня в место WF стоят KRC что-то не могу найти марку.

единственное что находится это KRC110.

может кто подскажет что это за транзюк?

[blistograd]

krc и a6 стоят в К-таге к сведению

[STAS58]

  В 30.09.2014 в 08:12, Rins сказал:

у меня в место WF стоят KRC что-то не могу найти марку.

единственное что находится это KRC110.

может кто подскажет что это за транзюк?





Однозначно можно сказать что это цифровой транзистор структуры NPN

http://www.electroni...?ref=krc&page=1



Здесь даташит на эту серию



datasheet.pdfПолучение информации...

Изменено 30 сентября, 2014 пользователем STAS58

[Shep]

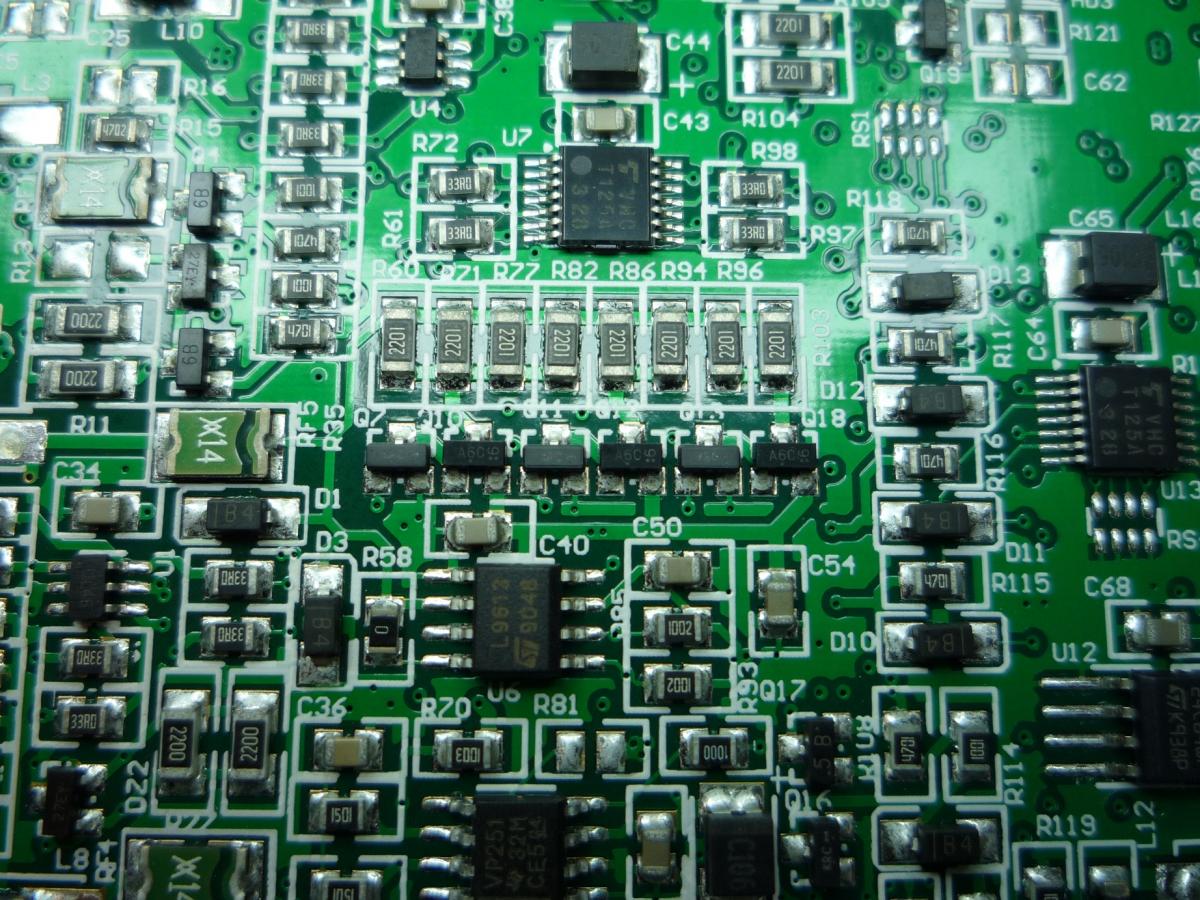

STAS58, в ори транзисторы Q9, Q15 стоит маркировка BB т.е. расшифровка даёт BCW61B P-N-P,

а Вы советуете ставить 6DW расшифровка даёт BC817 N-P-N тип.

Почему?

[Rins]

  В 30.09.2014 в 08:46, blistograd сказал:

krc и a6 стоят в К-таге к сведению

ну да. всё верно. вот в к-таг. думаю дёрнуть чтоль их от туда....в кесс.

[STAS58]

  В 30.09.2014 в 11:07, Shep сказал:

STAS58, в ори транзисторы Q9, Q15 стоит маркировка BB т.е. расшифровка даёт BCW61B P-N-P,

а Вы советуете ставить 6DW расшифровка даёт BC817 N-P-N тип.

Почему?



Если вы сильны в схемотехнике я готов вам ответить, если нет то транзисторы BCW61B не могут работать в этой части схемы по факту..... Посмотрите эту часть схемы Наброски есть в этой теме схемотехника там начального уровня все поймете сами будут сомнения пишите. По поводу того фото где ори, я очень сомневаюсь что это оригинал, иначе получается что и итальянцы начали ставить фейк.

Изменено 1 октября, 2014 пользователем STAS58

[Shep]

ждём OalikO, что он ответит

[turbo870]

Спрашивал у него, он говорит что это фото друга который в свою очередь утверждает что это оригинал

[OalikO]

Так точно, там где я взял фото утверждают, что это оригинал. Со схемой STAS58 согласен, почему-то сам пробил BB как npn (не знаю как это получилось, заблудился), потом понял что что-то не так.

Постараюсь раздобыть и сфоткать оригинал сам. Чего меня ждать? Переделываем по рисункам и работаем... Зарабатываем на оригинал

[blistograd]

перепаял -на А6 фсе рабртает проверял на ST10F276

[Shep]

blistograd, здесь тема по KESS'у v2, тут К-tag'у(!)

[blistograd]

так я ничего и не перепутал..

на кесе стояла хрень какато (выбросил)

а поставил как фото от оригинала (см выше)



в к-таге вроде все нормально))



П.с. ААА я понял.

Колега тебя смутило о ST10f276))

в кес2.06 на вклоадке ПРОТОКОЛЫ можно работать с ST10 кессом

катагом то само собой

Изменено 1 октября, 2014 пользователем blistograd

[Rins]

'blistograd

что вспомнил. видел вы на другом форуме отписывали о проблеме ошибки КС. при считывании или сохранении файла.

нашли прогу дистриб-в где всё ок.

была таже беда. дело не в проге. а в "Microsoft Visual C++"

при установке той проги. он поставился автоматом. вот может вам или кому ещё будет эта инфа полезна.

Изменено 1 октября, 2014 пользователем Rins

[sav1969]

  В 29.09.2014 в 18:13, STAS58 сказал:

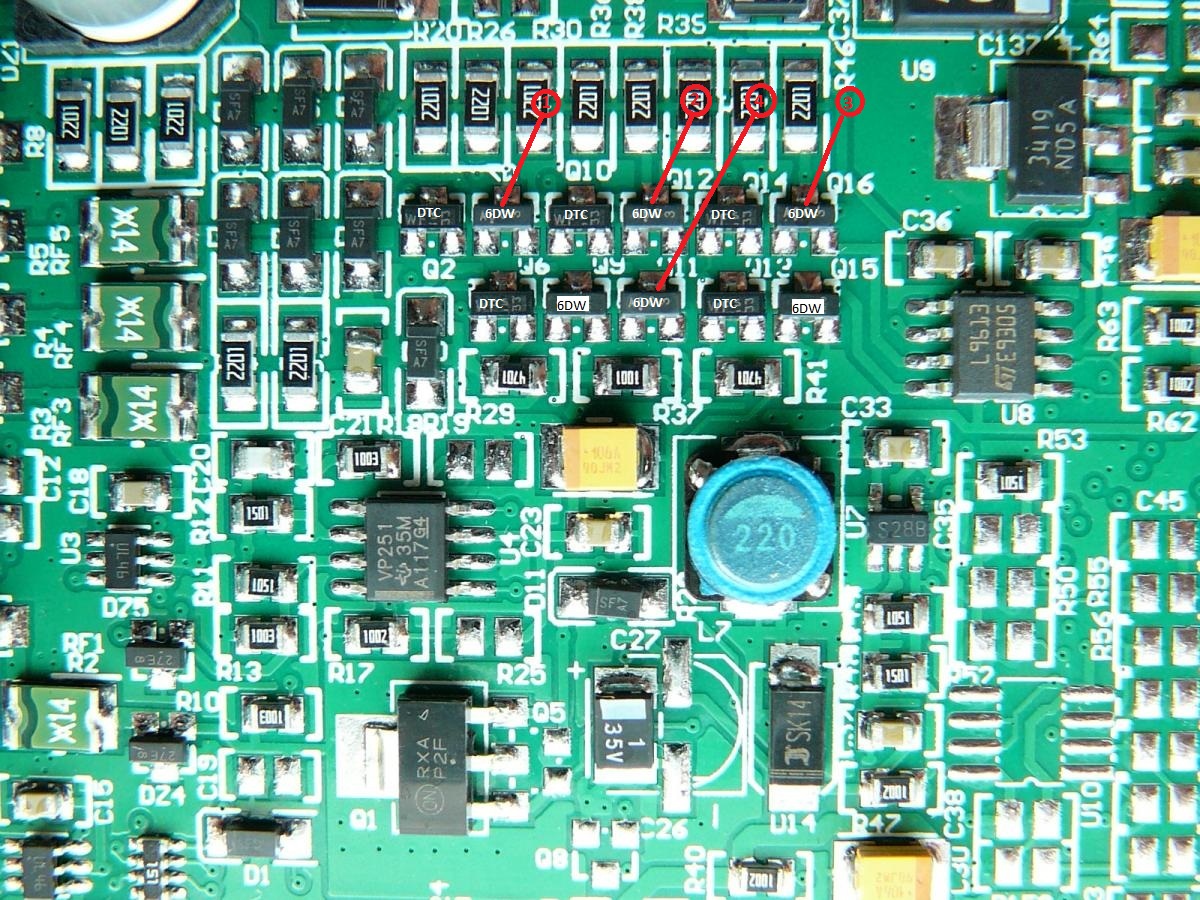

Вот на этом фото правильно указаны все транзисторы которые отвечают за правильное формирование формы сигнала шины обмена данными К линия L линия кстати она выходит на разьем OBD и И Boot Mode или синий провод. Если у вас стоят транзисторы других марок, это совсем не значит что ваш KeSS нужно сразу бомбить, менять транзисторы следует только в том случае если установленные транзисторы не соответствуют нужной полярности или стоит простой вместо цифрового. Марки транзисторов большой роли не играют, как правило у разных производителей может быть своя маркировка В основном сверяйте с все с даташитами.

Некоторые подсказки вместо транзисторов A6C можно устанавливать цифровые транзисторы 6В, DTA c цифрами 114е,124е,144Е.

В место транзисторов WFs подойдут цифровые транзисторы DTC с цифрами 114е,124е,144Е

транзисторы 6DW можно заменить любыми транзисторами структуры NPN



Жирным выделена маркировка которая будет читатся на корпусе, по ней найдете и даташит.



Всем больше работы....И чтоб количиство прочитанных блоков всегда соответствовало количеству записанных....



Всем здравствовать!

А вот такие транзисторы запаяны у меня.

Когда брал Kess, продавец заверил, что все доработано))) Но, перелистав форум, понял что не все и на к-линии всего 7 в.

Догадываюсь, что транзисторы, отмеченные как 1-4, пригодились бы на другую плату Кесс для доработки)))

Изменено 2 октября, 2014 пользователем sav1969

[blistograd]

  В 01.10.2014 в 16:12, Rins сказал:

'blistograd

что вспомнил. видел вы на другом форуме отписывали о проблеме ошибки КС. при считывании или сохранении файла.

нашли прогу дистриб-в где всё ок.

была таже беда. дело не в проге. а в "Microsoft Visual C++"

при установке той проги. он поставился автоматом. вот может вам или кому ещё будет эта инфа полезна.

спасибо за подсказку)))

[Alega67]

  В 02.10.2014 в 04:22, sav1969 сказал:

Всем здравствовать!

А вот такие транзисторы запаяны у меня.

Когда брал Kess, продавец заверил, что все доработано))) Но, перелистав форум, понял что не все и на к-линии всего 7 в.

Догадываюсь, что транзисторы, отмеченные как 1-4, пригодились бы на другую плату Кесс для доработки)))

Всё верно и на этой тоже пригодятся.
