Chevrolet Captiva 2012 (9S12HZ256)

[injectorlab]

Подскажите, кто нибудь пробовал мотать? Почему то не смог прочитать проц. На плате есть обычная 6-ти конт. площадка для подключения. Пробовал читать Оранжем и Упой - нифига. Решил прозвонить площадку до проца. Масса, 5В, BKGD - ОК, а вот RESET на проц не звонится никак. Подпаялся прямо к процу, результата не дало. Есть в этом щитке какая нить засада или у меня просто с прогерами косяк (или с руками)?

[lis]

Reset поднять пробовал?

[injectorlab]

Нет не пробовал, никогда на 9s12 не приходилось так делать, всегда и так все читалось. Я тестером протыкал, ресет подтянут через сопротивление на 5В, вроде как обычно. Я подпаивал ресет к процу толькл когда Оранжем пробовал, может упой стоит попробовать? Просто как не стало получаться я решил свернуть пока эксперименты до выяснения..

[avtomag]

Делал такую оранжем 5 Без проблем. по БДМ Может распиновку перепутал

[alsevsk]

Делал недавно каптилку, тоже не сразу читанул, не помню что сделал, но ноги точно не поднимал, или частоту поменял

[injectorlab]

Я тоже делал Каптивы но на проце 9s12HZ128. Там реально проблем нет. На Этой 12-го года щиток совсем другой, проц ...HZ256, находится прямо под задней крышкой. Перепутать я вряд ли что-то мог, хотя не исключено. Ресет на контактной площадке всегда между массой и +5В и до ресета на проце он не звонится. Поэтому меня интересует именно на таком проце делал кто нибудь такой щиток? Если да то буду у себя искать косяки, может правда туплю где-то...

Изменено 15 июня, 2013 пользователем injectorlab

[cache]

Попробуй запитай щиток на столе, и читай.

[shirokov]

Странно, что не читается. Маска у процессора какая? 2L16Y или что-то новое? Тактовая частота правильно установлена в настройках?

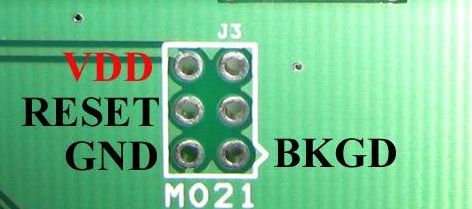

Была в работе панель 2011 года, делал с помощью Omega, подключение стандартное, к контрольным точкам, маркированным на плате J3.

Никаких выводов поднимать не требовалось.



Было бы интересно взглянуть на фотоснимки платы, если она действительно отличается от прежних.

Изменено 16 июня, 2013 пользователем shirokov

[injectorlab]

Маску щас точно не помню, 3L16Y вроде так было, первая тройка это точно. Завтра если приедет, фотки сделаю. Скорее всего частоту нужно было выставить, другого объяснения пока не вижу.



Интересно. с такой маской есть процы ...HZ256, ...HZ128 и даже ...HZ64 http://www.spidometr...?showtopic=5619, пост №3 и №4.



По поводу того что ресет не вызванивается с контрольных точек, похоже это нормально, возможно он не напрямую, а через ключи управляется.Щас припоминаю, было такое в практике, но при этом все с контрольных точек читалось.



Визуальное отличие этой платы оттех что ранеепне попадались, в том что проц и весь монтаж прямо под задней рышкой, каак бы снаружи. На тех, что раньше встречал на 128-м проце весь монтаж на внутренней стороне, и под задней крышкой видна только гладкая плата и контрольные точки БДМ.

Изменено 16 июня, 2013 пользователем injectorlab

[Ivansk]

смотри кварц и думай .и вобще на задней панели ецть все для читание по БДМ , не нада разбират .

[Alex888]

Подскажите, кто нибудь пробовал мотать? Почему то не смог прочитать проц. На плате есть обычная 6-ти конт. площадка для подключения. Пробовал читать Оранжем и Упой - нифига. Решил прозвонить площадку до проца. Масса, 5В, BKGD - ОК, а вот RESET на проц не звонится никак. Подпаялся прямо к процу, результата не дало. Есть в этом щитке какая нить засада или у меня просто с прогерами косяк (или с руками)?

Столкнулся с точно такой же проблемой! Припоял проводок от ноги проца к BKGD разъему там где должен быть РЕСЕТ и все прекрасно прочитал!

Толи там ключ на Ресет стоит толи не выведен? Разбираться времени не было.

[Ivansk]

Столкнулся с точно такой же проблемой! Припоял проводок от ноги проца к BKGD разъему там где должен быть РЕСЕТ и все прекрасно прочитал!

Толи там ключ на Ресет стоит толи не выведен? Разбираться времени не было.

a прогер какой ? там кварц на 8M

[Slavik k]

читал , пару штук , проблем вообще не возникало

[Alex888]

a прогер какой ? там кварц на 8M

UPA и Orange-5



читал , пару штук , проблем вообще не возникало

Речь идет о другом щитке! И BKGD у него по другому выглядит. У меня был комплектация Extrem.

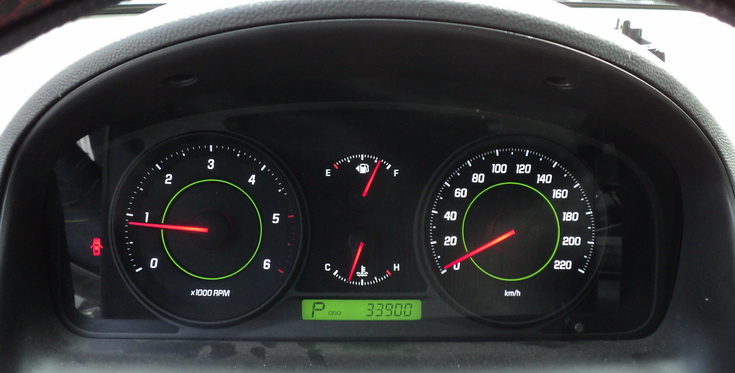

Изменено 17 июня, 2013 пользователем Alex888

[dim3075]

надо было фотку платы сделать ,где проц и контрольные точки!



вот старый вариант,а хотелось бы и на новый посмотреть!!!

Изменено 17 июня, 2013 пользователем dim3075

[shirokov]

О, парни, если дизайн панели такой, как в 14 сообщении, то есть очень большая вероятность, что это Captiva серии C140, и если это так, то для коррекции показаний одометра вообще нет смысла дёргать приборную панель.

Потому что приоритетная активная копия пробега сидит в BCM. :)

Мне пока такая не попадалась, но камрады рассказывали, что BCM у данного автомобиля не очень легко доступен, если корректировать с разборкой.

Придётся снимать головное аудио устройство и панель управления климатической установкой, чтобы добраться до BCM.

Отсюда вытекает закономерный вопрос - кто-то соответствующим инструментарием пробовал прощупать этот BCM по OBDII?

Изменено 17 июня, 2013 пользователем shirokov

[жека740]

БЦМ на ней достается ровным счетом минут 10-15,это при чем одной рукой разбирать,а второй либо в носу ковырять либо еще чего....

[shirokov]

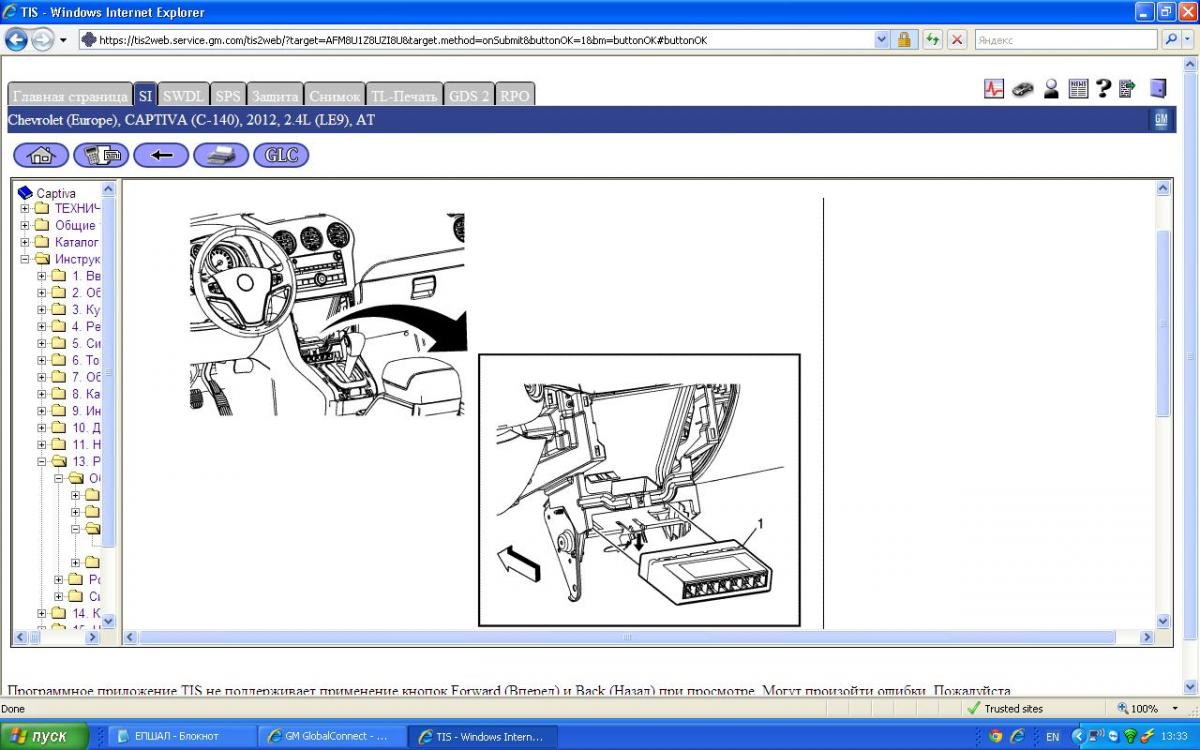

Действительно, ничего сложного. Руководство:

http://captiva-club.org.ua/tis-chevrolet-captiva/files/sm-c-7c2_9v05.ru.php#c9v0bcm

[жека740]

[Пёстренький]

А в BCM что? 24c16?
