VW Transporter VDO (Micronas) не двигается и не показывает

[MegaDED]

приборка vdo vw

не работает спидометр и одометр (спидометр не двигается, одометр не показывает)

всё остальное на приборке работает.



стоят сл.микрухи

MICRONAS CDVW 1606 - я так понимаю в нём прошивка одометра

PCF8576CT - Драйвер дисплеев LCD

TPIC6C595 - интерфес управления светодиодами...думаю так.

LP2902 - слабаточный усилитель напряжения

TLE4269GM - регулятор напряжения по 5в

a82c250 - память одометра

U6803B - не разобрался с назначение, по даташиту это драйвер чего-то



помогите советом, куда даль

(фото взято из интернета)

[papapasha]

Датчик скорости проверить в первую очередь.

Прошивка и щиток 99% не виноваты.

Изменено 14 августа, 2013 пользователем papapasha

[Пёстренький]

Нужно сканер подключить и проверить нет ли ошибок по датчику скорости. Если чисто и ошибок нету прокатиться со сканером, видят ли блоки скорость.

[shirokov]

Подать на вход панели (синий разъём, 28 pin) сигнал с генератора, чтобы понять, виновата панель приборов или же причина в других цепях.



Кстати, случайно у этого T5 тахограф не был удалён из бортсети? В таком случае, сигнал с датчика скорости может не доходить до панели.

[MegaDED]

Датчик скорости проверить в первую очередь.

Прошивка и щиток 99% не виноваты.

Это было сказанно владельцу в первую очередь, но проблема в том что машина находится в мухосранске и толковых сервисов там нет.

(владелец не первый раз мне присылает что-то в ремонт, у него там мини сервис)

местный электрик (со слов) всё проверил, заменил датчик скорости и т.д.



Проверить со сканером нет возможности, приборка по почте прислали.



Но тут один нюанс, почитав по инету что народ пишет что проблема с этой приборкой именно по спидометру...но толком никто так и не отписывается как решается проблема...форумы все иностранные.



Подать на вход панели (синий разъём, 28 pin) сигнал с генератора, чтобы понять, виновата панель приборов или же причина в других цепях.



Кстати, случайно у этого T5 тахограф не был удалён из бортсети? В таком случае, сигнал с датчика скорости может не доходить до панели.



про тахограф выясню.

по подключению можно по подробнее расписать...на машине проверить нет возможности.

[MEGAVOLT1077]

тест приборки делали?

[desufa]

уточните ка:не работает спидометр и одометр (спидометр не двигается, одометр не показывает) про одометр,как не показывает?дисплей не подсвечивается(лампочка) или нет индикации?

[shirokov]

по подключению можно по подробнее расписать...на машине проверить нет возможности.

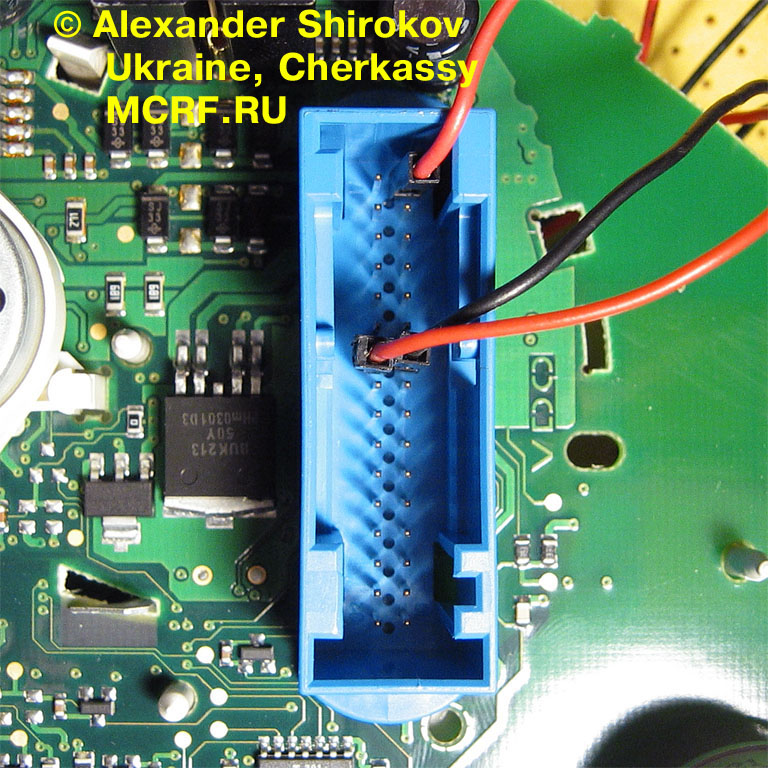

Для включения на столе - снимок в аттаче.

Линия датчика скорости - 28 контакт в синем разъёме, K-Line - 25 контакт.



.....про одометр,как не показывает?дисплей не подсвечивается(лампочка) или нет индикации?



Вот-вот. Если на дисплее прочерки вместо значения пробега, то это означает то, что активен транспортный режим и панель работала совместно с тахографом.

[MEGAVOLT1077]

19 CAN-HI,20 CAN-LO в соседней фишке

[shirokov]

19 CAN-HI,20 CAN-LO в соседней фишке

У VW T5 таких годов CAN-шина вообще не используется для диагностики, для "связи с внешним миром". Только лишь для обмена между блоками, и в разных комплектациях по разному задействовано.



Изменено 14 августа, 2013 пользователем shirokov

[MEGAVOLT1077]

Сань,просто данных по авто не выложенно,вот и написал

[sid2009dim]

Уже говорилось, но повторюсь - на приборке есть тест исполнительных механизмов, при активации теста стрелки шевелятся?

[papapasha]



Вот-вот. Если на дисплее прочерки вместо значения пробега, то это означает то, что активен транспортный режим и панель работала совместно с тахографом.



В этом случае неадекватно ведёт себя стрелка указателя топлива и настойчиво жужжжжжит зуммер в панели ,а топикстартер указал,что всё остальное работает.

Остаётся таки подать сигнал скорости на щиток,если запоказывает скорость - отправить назад к мухосранским спецам...

[shirokov]

Всё верно. Ну, посмотрим, что топикстартер напишет по этому поводу.

[dim3075]

у каждого,даже в отдаленном городе *N* есть шнурок по кличке VAG

в меню приборной панели есть проверка всех стрелок!

[MegaDED]

Всем больчучее Спасибо!

приехал хозяин сервиса, отдал ему взад приборку...сказал не е...те голову делайте нормальную диагностику, и после велком!

[avto_zapcasti]

ребята подскажите на т4 неработает спидометер , тест делал стрелки внорме , компютер не может считать скорость с ебу , есть ошибки обрыва кан шыны абс и коробки .

где смотреть в первою очередь?

[turkot]

ребята подскажите на т4 неработает спидометер , тест делал стрелки внорме , компютер не может считать скорость с ебу , есть ошибки обрыва кан шыны абс и коробки .

где смотреть в первою очередь?

раз поднял эту тему

в топики темы есть ошибка

82c250-трансивер cаn шины

с этого и копать надо

[Lobzik]

где смотреть в первою очередь?

в первую очередь узнать год и двигатель авто, затем посметреть в программе каким образом приборная панель получает сигнал спидометра..

[X-Side777]

Приветствую! У кого - нибудь есть распиновка этого щитка? Хотел просто подключить на столе.
