nort5000 Опубликовано 13 сентября, 2013 Поделиться Опубликовано 13 сентября, 2013 плюсы 6 и 7, минус через парковку 4 но при том что 5 это лампа иммо Ссылка на комментарий Поделиться на другие сайты Поделиться
kyryarus Опубликовано 13 сентября, 2013 Автор Поделиться Опубликовано 13 сентября, 2013 А питание давал как положено. И через парковку минус давал, все равно молчит, зараза. Ссылка на комментарий Поделиться на другие сайты Поделиться
kyryarus Опубликовано 14 сентября, 2013 Автор Поделиться Опубликовано 14 сентября, 2013 И лампу иммо через + вешал, все равно тишина. Ссылка на комментарий Поделиться на другие сайты Поделиться
kyryarus Опубликовано 14 сентября, 2013 Автор Поделиться Опубликовано 14 сентября, 2013 Пост №78, фото0238 компоненты с лева на право: 1. SO8 (похожа на епромку) : 10393 2A68 2. Проц (48 ног): 9167Y (A)Y06 242KK 3. 0235MXA (20 ног) MEGAMOS RES с номером 3 понятно, а вот 1 и 2? Ссылка на комментарий Поделиться на другие сайты Поделиться
kyryarus Опубликовано 14 сентября, 2013 Автор Поделиться Опубликовано 14 сентября, 2013 Не могу в нете найти даташит на 0235MXA MEGAMOS RES. Подкиньте плз. если у кого есть. Я так понял, что это контроллер питания. Ссылка на комментарий Поделиться на другие сайты Поделиться
YUKKA Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 Да не ищи не парься , там на твоей фотке где епромка ,рядом стоит типа транзистора , видимо это стабилизатор , подай на плату все сколько там есть плюсов , минус , еще один минус через парковку и глянь не появится-ли на епромке 5 вольт сразу после включения , ну или сымитируй замок зажигания , подключи все минусы и постоянный плюс , а потом подай плюс на вход зажигания и сразу мерий на епромке питание , так максимально приближённо к реальным условиям на машине. Ссылка на комментарий Поделиться на другие сайты Поделиться
nort5000 Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 ну или подай 5в на еепром сам Ссылка на комментарий Поделиться на другие сайты Поделиться
YUKKA Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 Это от американского одиссея , детали примерно похожие , масса приходит через какую-то жёлтую хреновину , небольшое сопротивление имеет , плюс через диод , это просто усилитель . Ссылка на комментарий Поделиться на другие сайты Поделиться
kyryarus Опубликовано 14 сентября, 2013 Автор Поделиться Опубликовано 14 сентября, 2013 Этот контроллер должен давать питание на антенну иммо. Ссылка на комментарий Поделиться на другие сайты Поделиться

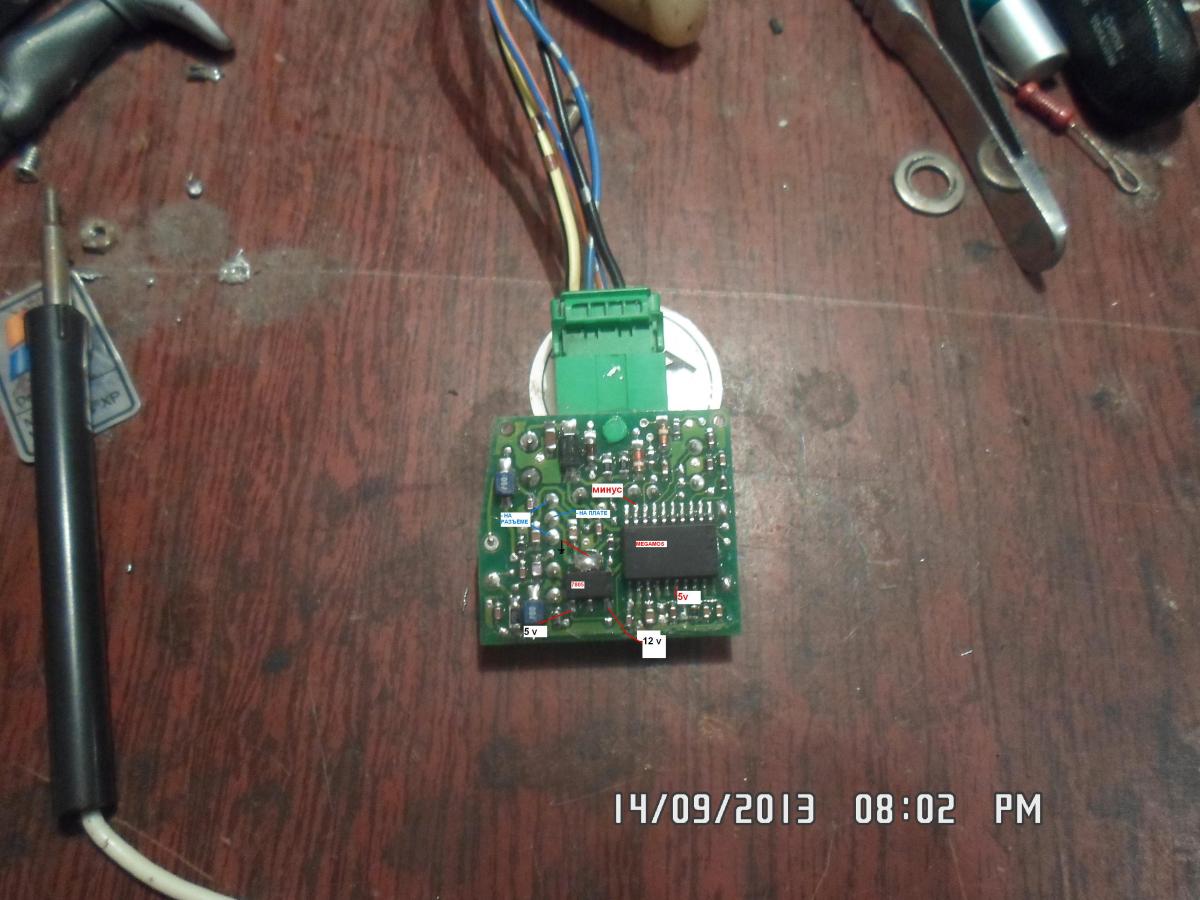

YUKKA Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 В дополнение к фото : 6,7 ноги мегамоса идут на кварц 4 мег., 10-я нога через ёмкость смд и дроссель на один вывод катушки , второй вывод куда -то в дебри платы заплёлся. Ссылка на комментарий Поделиться на другие сайты Поделиться
kyryarus Опубликовано 14 сентября, 2013 Автор Поделиться Опубликовано 14 сентября, 2013 Да, только кварца на этом иммо нет. 6 нога приходит к 3-х контактной металлической хреновине, очень похожей по внешнему виду на кварц. Ссылка на комментарий Поделиться на другие сайты Поделиться
nort5000 Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 дык это и есть кварц. не мучайтесь, пусть клиент купит блок иммо Ссылка на комментарий Поделиться на другие сайты Поделиться
unik Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 Да, только кварца на этом иммо нет. 6 нога приходит к 3-х контактной металлической хреновине, очень похожей по внешнему виду на кварц. Это кварцевый генератор Схему вы на него не найдёте.Всё это секретно Ссылка на комментарий Поделиться на другие сайты Поделиться
YUKKA Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 Что-то с 5-ю вольтами там намудрили , а не могут-ли они приходить с компа ? например на верхний по схеме вывод ,вроде коричневого цвета ,померь на машине со снятым иммо ,там на разъёме прям. Ссылка на комментарий Поделиться на другие сайты Поделиться
kyryarus Опубликовано 14 сентября, 2013 Автор Поделиться Опубликовано 14 сентября, 2013 Т.е. получается что 5 вольт должны появиться от этого кварцевого генератора. На 6 ноге 12 вольт. Ссылка на комментарий Поделиться на другие сайты Поделиться
YUKKA Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 (изменено) Нет , скорее всего там всё немного не так , короче видимо 5 вольт идёт с компа впрыска на имошник , а масса с переключателя парковки , ну вот взяли и не написали в митчеле напругу на коричнево\желтом проводе по схеме номер 1 вывод. По цепи питания епромки прозвони откуда ноги растут на компе этот провод найди , разбери комп и глянь там резюк или дорожка не перегорели ? и проверь приходит -ли масса на зелено\оранжевый провод в положении переключателя передач Р Изменено 14 сентября, 2013 пользователем YUKKA Ссылка на комментарий Поделиться на другие сайты Поделиться
nort5000 Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 надо посмотреть по плате откуда берутся 5в на еепром, а то уже второй день выясняем Ссылка на комментарий Поделиться на другие сайты Поделиться
unik Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 Да там все напруги появляются кратковременно только при накачке ридера. Вот почему диод не светит при активации. Значит ИММО не подключен Ссылка на комментарий Поделиться на другие сайты Поделиться
YUKKA Опубликовано 14 сентября, 2013 Поделиться Опубликовано 14 сентября, 2013 Как кратковременно ? разьве ? если смотреть по схеме ,то +30 ,+15 , они есть там всегда (при включенном зажигании) , все остальные провода вроде понятно что и куда ,единственный вопрос с проводом коричневого\желтого цвета (№1) остался , может на нём кратковременно появляется питание ? Ссылка на комментарий Поделиться на другие сайты Поделиться
kyryarus Опубликовано 14 сентября, 2013 Автор Поделиться Опубликовано 14 сентября, 2013 На корич/желт -31 приходит постоянно. Сегодня на одиссее 2005 года посмотрел, лампа иммо при вкл. зажигания загорается и тухнет. После выключения моргает 5 раз. Ссылка на комментарий Поделиться на другие сайты Поделиться
