UPA-USB Programmer не видит мотороловских процессоров

[ciber]

Привет всем! Нарисовался такой вопрос. Программатор UPA-USB Serial Programmer при попытке прочитать выпаянный проц MC68HC05E6 (маска 0F82B) выдает сообщение, что устройство не отвечает (deviсe not respond). Кстати это относится ко всем процессорам моторолы. Другие микросхемы читает и пишет. Просьба к профессионалам помочь разобраться: или это я что-то не то делаю, или проблема с прогером. Джамперы на прогере стоят: ток 12мА, напряжение 5В, питание от USB. Выводы МК подключаю следующим образом (вывод МК - контакт прогера): 1 - 1, 2 - 7, 11 - 2, 12 - 3, 15 - 8, 16 - 6, 27 - 9, 28 - 5. Очень надеюсь на Вашу помощь.

Изменено 7 декабря, 2013 пользователем ciber

[sergey100]

А тока от усб хватает?

[sizov777]

оригинал? на столике читаешь? выложи фото

[ciber]

Прогер китайский, чип выпаян, к нему подпаяны провода и далее к мамке СОМ. Таким образом подключаю к программатору. Как именно сфотографировать?



Думаю дело не в токе. Если все в порядке, то даже при отключенном процессоре, при подаче команды чтения, на экране отображается синяя шкала-индикатор процесса чтения. А в этом случае шкала не отображается вообще.

Изменено 7 декабря, 2013 пользователем ciber

[sizov777]

Профиль заполни

Изменено 7 декабря, 2013 пользователем sizov777

[ciber]

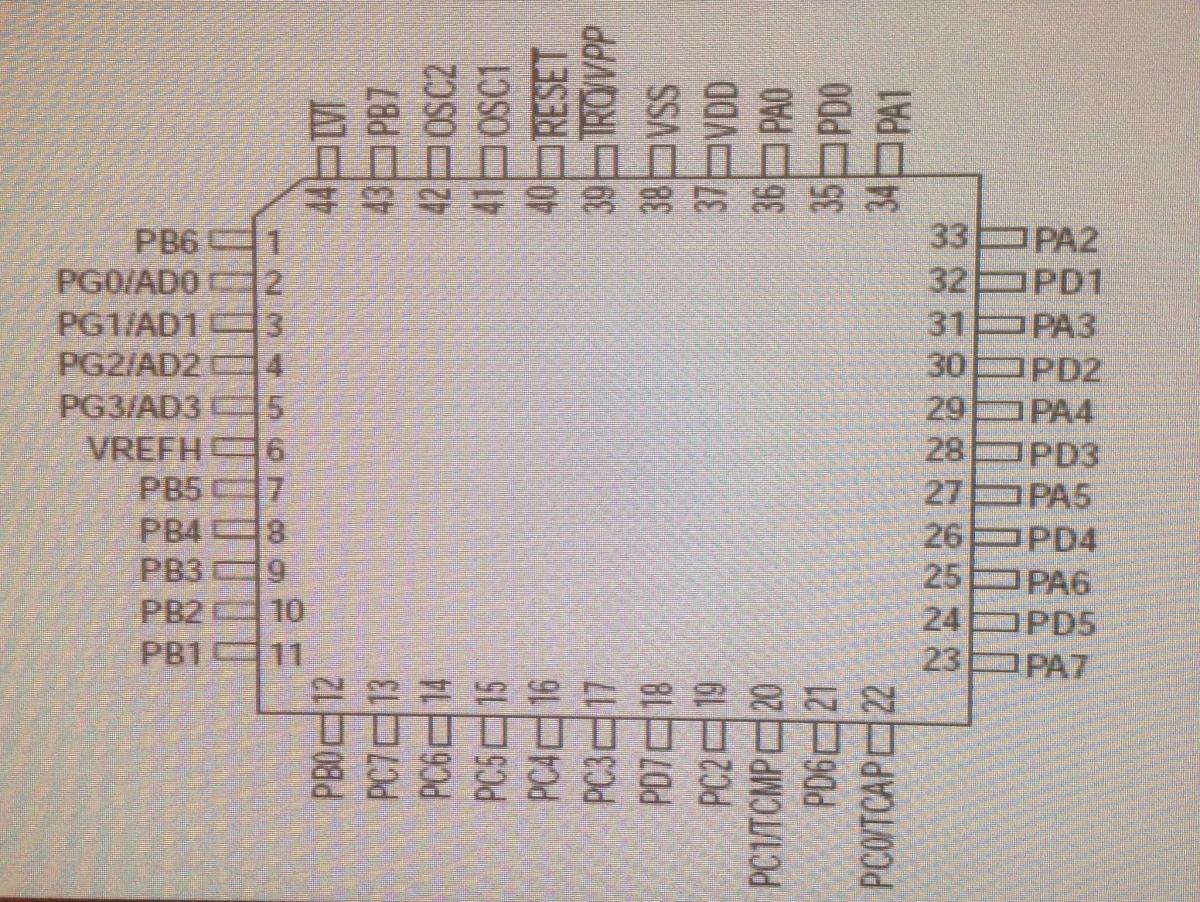

Подключаю именно в соответствии с "соединениями". Но распиновка выводов не такая. Этот чип имеет 28 выводов. Брал распиновку с нэтовского даташита.

[sizov777]

Вот , теперь сверить мона

[ciber]

К сожалению, исходя из имеющихся у меня данных, и тех, что дали мне Вы, подключение получается делаю правильно. Так не хочется думать что прогер лажевый.

[maxxll]

а кварц не нужен

[ciber]

Ребята! Я ведь помощи прошу, а не встречных вопросов . Думаю кварц не нужен. Какой-то кварц есть в программаторе. Но х.з.
