Volkswagen Touran 2005 BAD CAN Comfort

[Petyanya]

Здавствуйте. Имеется Vw Touran 2005 2,0 TDi BAD. Без вас опять никак, за сумбур звеняйте.. Сразу говорю....схемы, ошибки всё завтра, дома ничего нет.Суть немогу разобраться с шиной комфорта. На Гетвее 5 и15 пин, На оранжево зелёном висит 5в, и слабое подобие импульсов шины, соответственно ничего не видим.Раздербанил всю машину, по отсоединял уже всё что мог, что не мог понадрезал, всё равно висит, единственное что когда отрезеш провод от блока рулевой колонки с него выходит нормальный сигнал.Ну всмысле с блока подрулевой выходит нормальный сигнал шины комфорта.

Проверяю так,.... на гетвее осцил в 5 15ногу, и пошол всё резать отсоединять, уже больше нечего, что по эльзе было всё проверил.А он весит в 5в,собака.

Сам вопросос...1,.КАК формируется структура шины комфорт? СПС 238 269 перечитал ответа ненашол.Интересует какое сопротивление должно быть в блоках? Гетвей, комфорт.ну по принцепу силовой шины...60ом, 120 и т.д

2 Хочу кинуть воздушку с гетвея на комфорт и куда небудь ещё, какие блоки надо запитать чтоб шина ожила,допустим гетвей+комфорт увидел импульс шины гуд, подключай дальше и смотри кто садит.

Олег сильно не ругайся. Спасибо.

Изменено 25 декабря, 2013 пользователем Petyanya

[shpuntik 2]

Так а что за симптомы?

В смысле садит?

Изменено 25 декабря, 2013 пользователем shpuntik 2

[Petyanya]

Шина комфорта в однопроводном режиме постоянно.На ор.зел висит просто 5в, а на ор нормальный сигнал с амплитудой 5в. Да как на осцилке, низ норма, а верх 5в, и слабые всплески от шинных импульсов.



вот так как замыкание на +, только найти не могу где..Зад уже у стоек отсоединён, всё что можно поосоединял,эльза показывает что комфорт идет на доп.отопитель,под правым крылом который,кабель распотрошил а там силовой кан почему-то. Может имеется ввиду доп.воздушный? Токда его не отключил, только климу.



Шина комфорта в однопроводном режиме постоянно.На ор.зел висит просто 5в, а на ор нормальный сигнал с амплитудой 5в. Да как на осцилке, низ норма, а верх 5в, и слабые всплески от шинных импульсов.



вот так как замыкание на +, только найти не могу где..Зад уже у стоек отсоединён, всё что можно поосоединял,эльза показывает что комфорт идет на доп.отопитель,под правым крылом который,кабель распотрошил а там силовой кан почему-то. Может имеется ввиду доп.воздушный? Токда его не отключил, только климу.

Чёт мне кажется что у меня Гетвей ласты склеил, потому что подрезал с него именно ор/зел и с него висело на этом проводе 5в.А с блока подрулевых при подрезанном ор/зел висит нормальный импульс.

Изменено 25 декабря, 2013 пользователем Petyanya

[shpuntik 2]

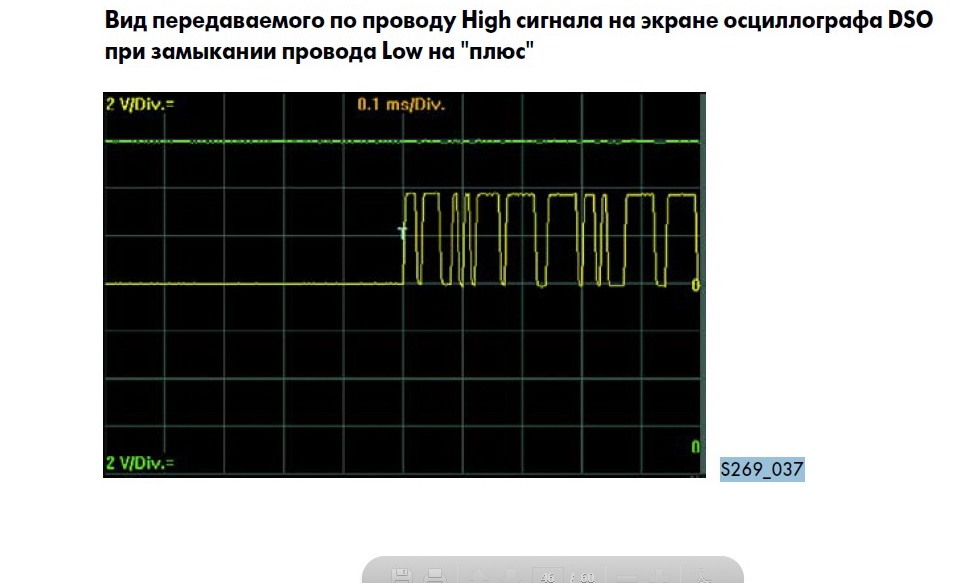

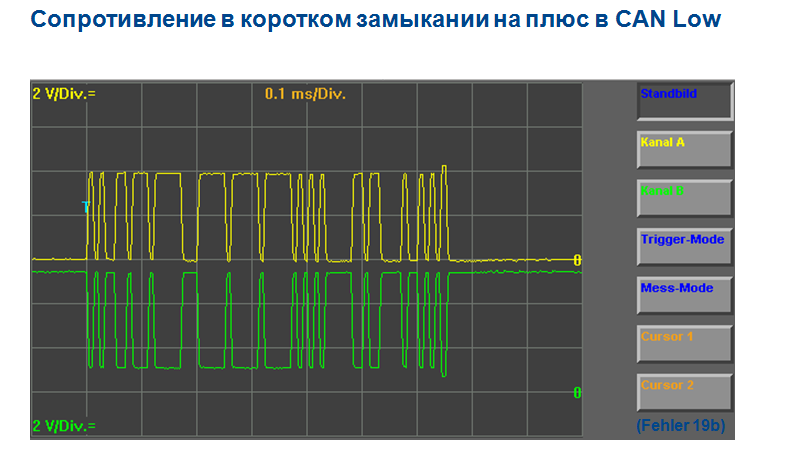

Так на твоей картинке чистое КЗ на +12 вольт, а на моей как раз таки как и у тебя - 5 вольт, через сопротивление.

[Petyanya]

Ну я к фронтам не присматривался на картинке,это для наглядности кинул., у меня висит там 5в,Есть идея завтра проверю, отпишусь,Игорь как всегда, спасибо за внимание.

[shpuntik 2]

Происходит видимо следующее. Гейтвей сразу видит неисправность шины и включает однопроводной режим. Получается, шина Low не закорочена, а находится в рецессивном состоянии. Подцепляй к нему по одному блоку и смотри, в каком режиме работает шина.

Кстати 19 и 17 адрес общаются по своей шине, но по сути она CAN-комфорт.

[Petyanya]

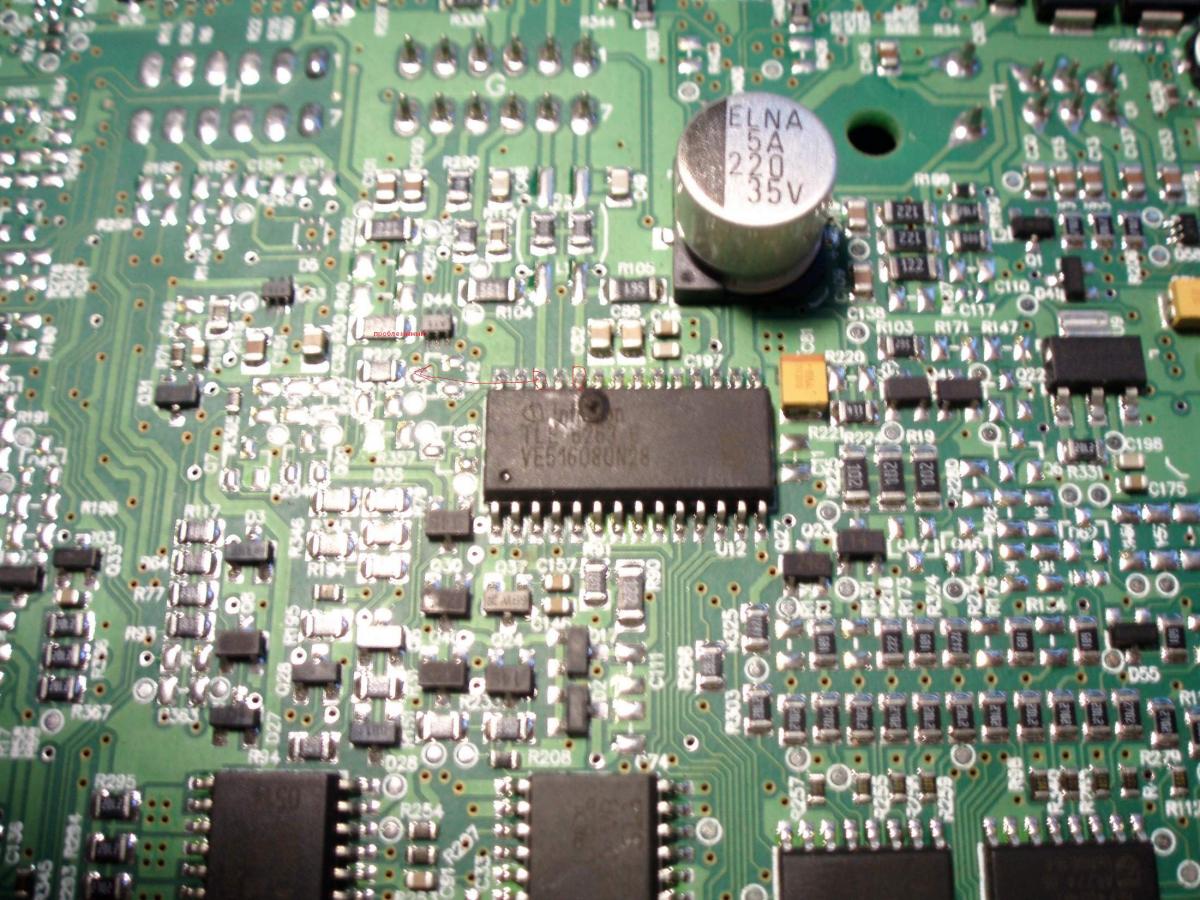

Нашол гадюку, блок бортовой сажает, точнее замыкает на +,как я смотрел непонимаю, его самого первого отрубал без бортового шина нормальная осцилка.Вызванил уходит на TLE 62 63 G, придётся блок менять, или попробую сдуть откуда небудь.

не подгружает фотографии здесь такая же...http://www.carhelp.info/forums/showthread.php?t=114108

Изменено 26 декабря, 2013 пользователем Petyanya

[Petyanya]

Блок приехал, правда с B6, но шину уже не валит, но есть другая проблемма, всё таки шина комфортная в райне за печкой лежит на +12в, хрен туда добершси, как я не крутился без снятия панели никак. Проблемма как всегда в текущем шланге омывашки, Вообщем если можно и кому небудь не лень выдерните из Эльзы снятие панели,вроде всё открутил,но что-то никак..

Эльза у меня есть, мозгов нет где найти инструкцию,на русском нет, на немецком несмотрел честно..

Мальчики всего вам всего...Касяков поменьше, здоровья побольше.По мне самое главное здоровье, всё остальное понты.С новым годом!

[igorbel]

Да не вопрос ,как снять панель могу скинуть,но смысл её снимать?если можно свою шину кинуть обрезав штатную?

[masterok]

Кинуть ,то можно .) Но вот что делать с шлангом омывашки не снимая торпедки ?

Конструкторы как всегда начудили с проложением жгутов и других магистралей ))

А потом имеем это течет всё по жгуту

[Petyanya]

Не я про торпеду всмысле.Я уже вкурсах где и что .

[igorbel]

Серёга ,с шлангом омывателя я сделал бы тоже самое,проложил бы его как мне удобно и безопаснее для др. элементов.Но торпеду бы точно не снимал,если бы был такой косяк.Я и жгуты не вспарываю когда проблема в проводке.

Изменено 1 января, 2014 пользователем macik001

[Petyanya]

смысл в том что Черно/син подплавлен уходит за панелью в толстенный жгут, и комфортная сидит на +, и когда омывашку включаеш потоп прямо по центру торпеду, Я просто сразу сырости не видел, машина на продажу, уже год где-то красится готовится, омывашка задняя была отключена, сегодня пытаясь понять чего там случилось, специально подключил омывашку, залил воду, включил, а там просто водопад, и жгут толстенный который сразу весь в воде, сгнил походу, так что надо снимать.(торпеду всмысле)

[igorbel]

Блок приехал, правда с B6, но шину уже не валит, но есть другая проблемма, всё таки шина комфортная в райне за печкой лежит на +12в, хрен туда добершси, как я не крутился без снятия панели никак. Проблемма как всегда в текущем шланге омывашки, Вообщем если можно и кому небудь не лень выдерните из Эльзы снятие панели,вроде всё открутил,но что-то никак..

Эльза у меня есть, мозгов нет где найти инструкцию,на русском нет, на немецком несмотрел честно..

Мальчики всего вам всего...Касяков поменьше, здоровья побольше.По мне самое главное здоровье, всё остальное понты.С новым годом!

Тебя также с новым годом!!!Мне проще тебе рассказать где в эльзе всё найти,чем делать файлы ,по той причине ,что там много подготовительных работ по снятию всяких причендалов,прежде чем добраться до самой торпеды.Если при установке эльзы русский тоже выбирал ,то проблем нет подскажу где и что и как.

[Petyanya]

Подготовительные уже проведены, всё нах.Осталось чего-то что я незнаю именно под лобовым.Эльза с русским, но именно по Тюрану не нашол снятие панели.Я за любую помощь за, спасибо.

[masterok]

Серёга ,с шлангом омывателя я сделал бы тоже самое,проложил бы его как мне удобно и безопаснее для др. элементов.Но торпеду бы точно не снимал,если бы был такой косяк.Я и жгуты не вспарываю когда проблема в проводке.

Каждому своё .

И снимать буду то , что нужно и жгуты вспарывать .))

[Petyanya]

Я за каччество.Всегда страхуюсь.Если гниёт, может пыхнуть, нах нам эти сюрпризы. Я считаю так, ..пока машина у тебя и ты её делаеш, ты играеш, если приехала на переделку, тогда играют тебя, а ано нам надо?

[masterok]

Плюсану ,потому как уже были прецеденты ,(благо пока не у меня ) рядом с гнившем ещё может оказаться пару повреждённых .А далее возможно возгарание .

и клиент поедет с предьявой по месту последнего ремонта проводки .

[igorbel]

Тут качество нисколько не страдает,Все цепи защищены предами да и кидая новую проводку нужно также подумать о преде,я не настаиваю на своём методе ремонта,ХОТЕЛ ПРОСТО РАБОТУ ОБЛЕГЧИТЬ,А по существу помощь прикрепил ,если есть вопросы по эльзе спарашивай

panel touran.pdf

Изменено 31 декабря, 2013 пользователем igorbel

[masterok]

Надеешься на преды , но и они не спасают ! Машинки то горят !

Ну а по поводу эксклюзивности такого ремонта ,не ты первый и не ты последний ,постоянно сталкиваюсь с соплями прокинутыми в обход проводки .
