нужна схема инженерника J5

[MrHAOS]

Всем привет! собрал нженерник по схеме shamman. Блок прошивается, а при связи с олтом выдает ошибку: SWITCH TO RAM. Что это может быть?

Почитай сабж №625 там описано.

[Atomic-DM]

поставил травиться очередную плату...

[MrHAOS]

поставил травиться очередную плату...

Ну че там, получается?

[Atomic-DM]

нет, не получилось. :(

пришлось частично разобрать старую плату и починить слабые места. но все равно ничего не работает. задолбался уже. проверил еще раз сам мозг, в обычном состоянии шьется.



все ножки прозвонил от панельки до sram. прозвонил все контакты на микрухи.



Единственное что не совсем понял... если плату не одевать на мозг и включить мозг, по проводным контактам подается некое напряжение.... и я заметил что на минусовых дорожка тоже появляется напряжение. отсюда вопрос - так и должно быть или так быть недолжно и где-то что-то пробито ?

[Sergei2010]

что тут можно сказать. Бери панель отпаивай и припаивай ее на проводах. Одевай на флеш и ищи как идет сигнал по логике.

[MrHAOS]

нет, не получилось. :(

пришлось частично разобрать старую плату и починить слабые места. но все равно ничего не работает. задолбался уже. проверил еще раз сам мозг, в обычном состоянии шьется.



все ножки прозвонил от панельки до sram. прозвонил все контакты на микрухи.



Единственное что не совсем понял... если плату не одевать на мозг и включить мозг, по проводным контактам подается некое напряжение.... и я заметил что на минусовых дорожка тоже появляется напряжение. отсюда вопрос - так и должно быть или так быть недолжно и где-то что-то пробито ?

Здаётся мне что дело у тебя не в пайке, потому что ты уже очень много раз собирал посмотри внимательно и проверь может где ошибку делаеш? скорее всего одну и ту же. Выложи фотку обещаю не ржать, может увижу где косяк.

[andreyzlat]

если снмаешь плату с мозга, то какоето напряжение близкое к 5в наверное пойдет через те три проводочка что подпаяны к процу. но когда ты ее снимаешь то соответственно и масса снимается. и если замерять между массой (не корпусом) блока и "типа массой" платы, то естественно ты увидешь напряжение. хотя я может чтото недопонял из твоих слов.

какую оперативку и флэшку используешь? маркировки. и остальные микрушки соответствуют номиналу или заменил HC04 на F04 как делают некоторые личности? скинь lay платы которую травишь, именно свою плату. погляжу что там.



кстати если можешь, сделай фотку платы через линзу крупным планом высокой четкости.

Изменено 24 марта, 2011 пользователем MEG-2

[MrHAOS]

если снмаешь плату с мозга, то какоето напряжение близкое к 5в наверное пойдет через те три проводочка что подпаяны к процу. но когда ты ее снимаешь то соответственно и масса снимается. и если замерять между массой (не корпусом) блока и "типа массой" платы, то естественно ты увидешь напряжение. хотя я может чтото недопонял из твоих слов.

какую оперативку и флэшку используешь? маркировки. и остальные микрушки соответствуют номиналу или заменил HC04 на F04 как делают некоторые личности? скинь lay платы которую травишь, именно свою плату. погляжу что там.

Та плату lay я смотрел его, я чуть поправил теперь там всё ок, можеш её скачать из моего сабжа пару страниц назад посмотри я писал что поправил.



Насчёт + ты скорее всего прав.

Изменено 23 марта, 2011 пользователем MrHAOS

[Sergei2010]

если целые микросхемы 3шт 74нс** и нет короткого или обрывов то даже при отсутствии rаm на плате блок будет прошиваться и выходить на диагностику. Но при связи с олт будет switch to ram.

И выложи фото момента как припаиваешь провода к процессору

еще забыл да и фото как припаял провод к 24 дорожке которая разрезана ...

Изменено 24 марта, 2011 пользователем Sergei2010

[Atomic-DM]



фотки оригинального размера находятся тут

http://www.atomic-dm.ru/dif/plata.rar

64Мб , но скачиваться должна достаточно быстро, так как на моем хостинге.



.......

заранее отвечаю на шокирующие вопросы после просмотра фоток:

1. плату пооткусывал, потому что казалось что панелька не садиться из-за того что упирается кварц и лямда-транзистор.

2. все контакты на проц , паял с обратной стороны. запаял, проверил контакт и залил клеем чтоб точно не отвалились. Контакты звоняться нормально

3. проводочки от проца до платы на скрутках, чтобы быстрее было снимать и ставить плату инженерника.

4. два связующих провода провода , которые рядом с SRAM находятся с обратной стороны. после того как дорожка отвалилась, решил что удобнее будет там пустить.

5. Прозвон был везде - косяков не обнаружено.



комплексный рисунок всех плат(видно что до пайки элементов дошли только четыре платы.).

Это только те, которые сохранились.

Самые неполучившиеся, непротравленные я сразу выкидывал.

Изменено 24 марта, 2011 пользователем MEG-2

[MrHAOS]

если целые микросхемы 3шт 74нс** и нет короткого или обрывов то даже при отсутствии rаm на плате блок будет прошиваться и выходить на диагностику. Но при связи с олт будет switch to ram.

И выложи фото момента как припаиваешь провода к процессору

еще забыл да и фото как припаял провод к 24 дорожке которая разрезана ...

+1 согласен фото "в студию"!!!

[Atomic-DM]

дык выложил же фотки

[Sergei2010]

нужно чтоб было видно как к блоку припаяны провода.

[MrHAOS]

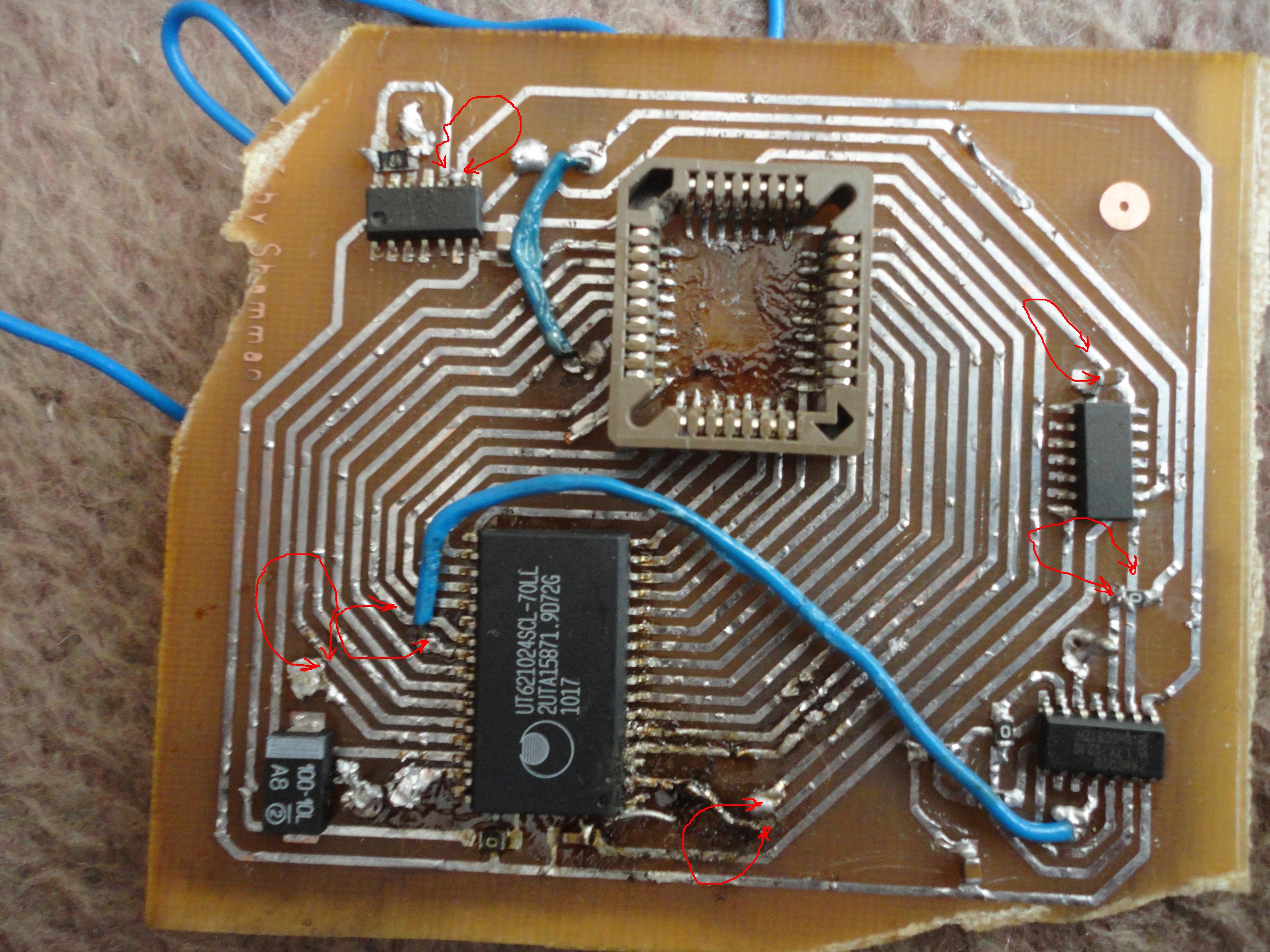

Проверь на предмет КЗ места обозначенные на фото стрелками, надеюсь понятно обозначил.



Совет: когда паяеш не жалей канифоли - больше канифоли!!!!!!!!!!!!!!!!!!!!!! меньше олова!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!, везде где тыкаеш паяльником должна быть канифоль, это очень важно, да будет грязь но грязь легко смывается ацетоном а КЗ ацетоном не смоеш.



МЫ ЕГО С..КУ (ОЛТ) заставим работать скока можно человека мучать.

Изменено 24 марта, 2011 пользователем MrHAOS

[Atomic-DM]

так как клеем залил, то там ничего не видно.



MrHAOS, прозвонил, вроде все хорошо.



счас думаю один хрен что-то надо делать... думаю пролужу еще раз дорожки + замени конденсаторы и резистор.. Если вы заметили элементы 0805, хочу поставить нормальные 1206. Мож действительно в тех местах какие то невидимые соприкосновения....

[MrHAOS]

так как клеем залил, то там ничего не видно.



MrHAOS, прозвонил, вроде все хорошо.



счас думаю один хрен что-то надо делать... думаю пролужу еще раз дорожки + замени конденсаторы и резистор.. Если вы заметили элементы 0805, хочу поставить нормальные 1206. Мож действительно в тех местах какие то невидимые соприкосновения....

Ладно раз не видно такой вопрос:



Ты провод от олта который к перерезанной дороге идет с какой стороны от разреза паял со стороны флэхи или с другой?



И еще, про канифоль не забудь как лудить будеш.

Изменено 24 марта, 2011 пользователем MrHAOS

[Atomic-DM]

паял там где отверстие переходное. ... я что облажался в этом месте ?



.... канифоли много залил. плату помыл. счас сушится.

.......



Раз уж тема посвещена инженерникам, может кто-нибудь из электронщиков сможет мне объяснить принцип схемы. т.е. я так понимаю задача инженерника в том чтобы добавить флешку Sram паралельно основной флешки. С мозга идут три контакта, насколько я понимаю Запись, чтение и еще что-то. Какую роль они играют и какую роль играют три микросхемы на плате.

Конденсаторы я так понимаю это фильтры. Типа от помех.



Просто я тут пока лудил и паял задумался. если блок не записывается значит дело не в Sram. как тут говорилось если в нем, то проблемы будут при подключению к софту т.е. можно сузить место поиска бага. плюс я не знаю конечно но думаю три микрухи выполняют разные функции и возможно при записи одна микруха вообще не задействована. т.е. можно еще сузить место возможного косяка.



Пытался сам разобраться зачем на блоке разрезана дорожка и в каком месте она возвращается на флешку.. но так и не понял. все как то в кучи работает.

[MrHAOS]

паял там где отверстие переходное. ... я что облажался в этом месте ?



.... канифоли много залил. плату помыл. счас сушится.

.......



Раз уж тема посвещена инженерникам, может кто-нибудь из электронщиков сможет мне объяснить принцип схемы. т.е. я так понимаю задача инженерника в том чтобы добавить флешку Sram паралельно основной флешки. С мозга идут три контакта, насколько я понимаю Запись, чтение и еще что-то. Какую роль они играют и какую роль играют три микросхемы на плате.

Конденсаторы я так понимаю это фильтры. Типа от помех.



Просто я тут пока лудил и паял задумался. если блок не записывается значит дело не в Sram. как тут говорилось если в нем, то проблемы будут при подключению к софту т.е. можно сузить место поиска бага. плюс я не знаю конечно но думаю три микрухи выполняют разные функции и возможно при записи одна микруха вообще не задействована. т.е. можно еще сузить место возможного косяка.



Пытался сам разобраться зачем на блоке разрезана дорожка и в каком месте она возвращается на флешку.. но так и не понял. все как то в кучи работает.



Смысл этих 3х проводов и логики - переключение между флэхой и оперативкой при определённых условиях по 3м проводам и приходят "условия", когда работа идёт с прошивой работает флэха а когда с калибровками РАМ. RD-чтение, WR-запись, ERAM- enabled RAM - ВКЛЮЧИТЬ РАМ.

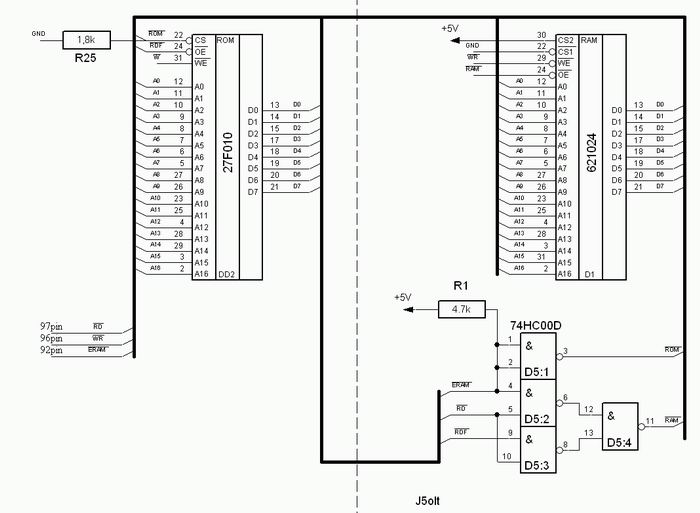

Логику процесса проще понять по этой схеме, хотя схемы разные - смысл тот же.



Сам разбирался в этом вопросе, приблизительно понял но до конца цепочки так и не дошел - нервов не хватило...

Изменено 24 марта, 2011 пользователем MrHAOS

[Sergei2010]

вот посмотри

c509.pdf

74hc00.pdf

mc74hc74.pdf

Изменено 24 марта, 2011 пользователем Sergei2010

[svr007]

может ты так уже делал,но все равно попробую посоветовать.

прозвони ноги микросхем с самой дорожкой,т.е. возьми привяжи или припаяй иголки на концы тестора и прозванивай на качество пайки ноги микросхем с контактной площадкой,у меня как раз таки и был в этом касяк на одной из логик,на вид было все идеально, тестором не звонилось.
