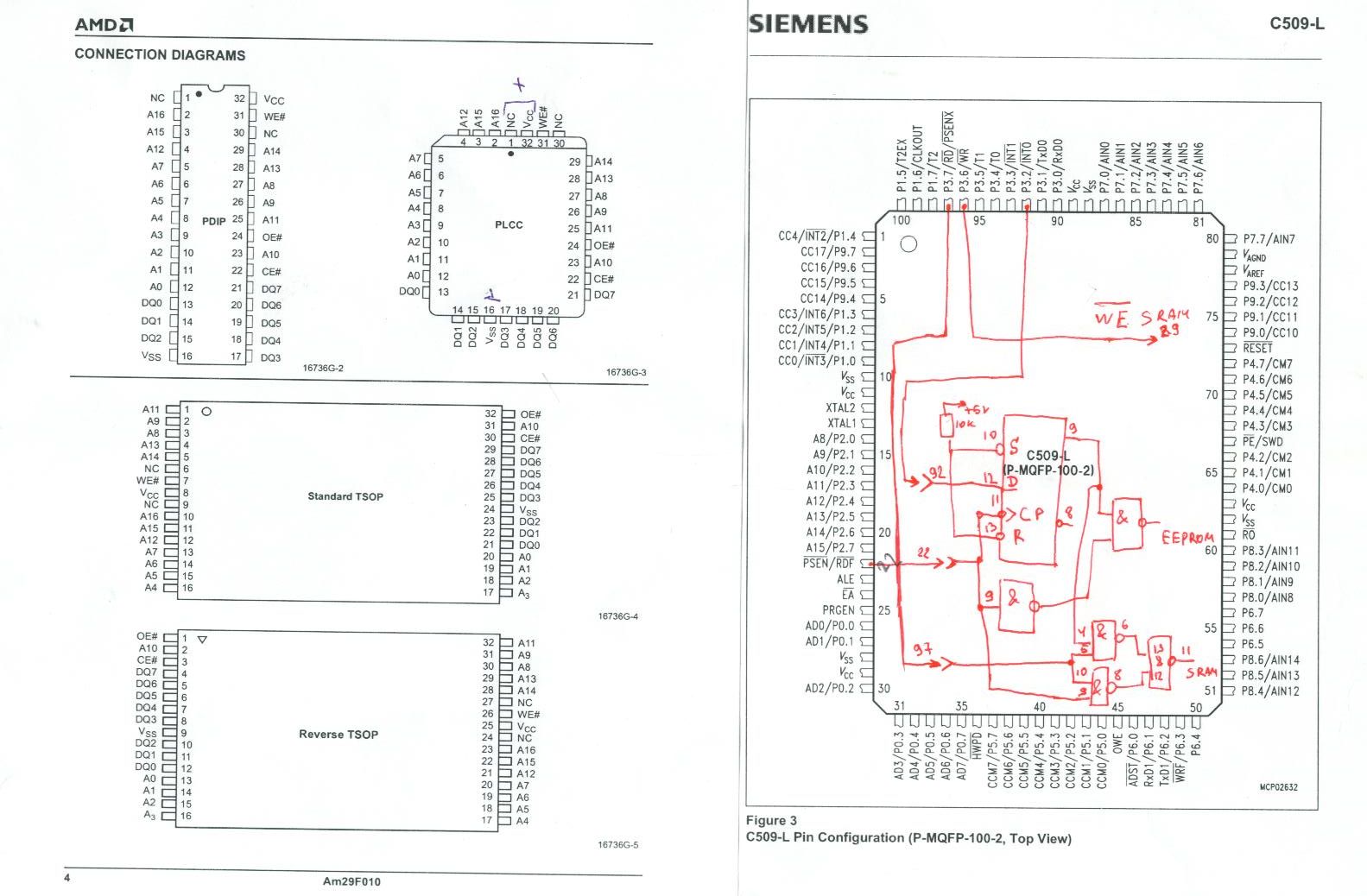

tkpiuk Опубликовано 6 мая, 2011 Поделиться Опубликовано 6 мая, 2011 осциллограммы логики, номерами подписаны ноги логики Вопрос к бывалым: ситуациия такая: на столе эбу, с платой. к эбу от платы идут провода: CPU 22,92,96,97, +5v, GND, Flash 24., дорога Flash 24-CPU 22 разорвана, ессно провод отплаты идёт к CPU 22. эбу врубается, дианогстируется, прошивается, всё пучком. пускаем онлайник, жмём коннхт, ессно пишит свитч ту рам(ведь платка не надета на флэху, только питалово и логика) гавно вопрос: надеваем плату, на флэху, блок не включается(не работают клеммы гл.реле и ЭБН, на них у меня свДиоды висят), пробуем диагностику, ессно не подрубается(ведь прошивка не считана процем). пробуем прошивать, комбилодырь соединяется с блоком, пишет вроде ошибка записи 0 блока, пр чтении, ошибка чтения 0 блока(дословно не помню). куда рыть ? подозрение сразу на ноги адреса или данных. но почему процу ни удаётся считать прошу просто с флэхи? пробовал ещё тогда, когда стаб запаял просто не резав дорожек не цепляя 92 96 97 к процу, накинул плату на флэху и она эбу не врубался. Прозванивал плату на коротыш(т.к. в данном случае важен только OE на флэшке), как снятую так и установленную, ни могу понять почему проц не читает прошу. снимаешь плату, всё пучком. питалово ни где не проседает, +5в на всех микрухах логики, +3,3 на sramимпульсы идут, логика работает, блок не пускается. прошу помощи =) где смотреть ? Ссылка на комментарий Поделиться на другие сайты Поделиться
Sergei2010 Опубликовано 6 мая, 2011 Поделиться Опубликовано 6 мая, 2011 92 нога проц. Поднята от платы? Цепляй напроводах между панелькой и платой. И паяй по несколько проводов и проверяй на каких сидит косяк Ссылка на комментарий Поделиться на другие сайты Поделиться
MrHAOS Опубликовано 6 мая, 2011 Поделиться Опубликовано 6 мая, 2011 (изменено) Ты же сам практически ответил на свой же вопрос: либо кз на ногах РАМ либо дохлая сама РАМ....ну и разводку проверять платы еще раз... может гдето что то накосячил :) если будет КЗ на ногах РАМ то это тоже что и КЗ Флэш сам понимаеш... еще может плохой контакт на панельке но это врят ли... + проверь все же панелька той стороной одевается... мог перепутать. Изменено 6 мая, 2011 пользователем MrHAOS Ссылка на комментарий Поделиться на другие сайты Поделиться
tkpiuk Опубликовано 7 мая, 2011 Поделиться Опубликовано 7 мая, 2011 92 нога проц. Поднята от платы? Цепляй напроводах между панелькой и платой. И паяй по несколько проводов и проверяй на каких сидит косяк 92-я нога проца не на земле, в воздухе, на неё только "мой" провод идёт Ссылка на комментарий Поделиться на другие сайты Поделиться
MrHAOS Опубликовано 7 мая, 2011 Поделиться Опубликовано 7 мая, 2011 (изменено) Вот всем желающим с разрешения CM_GT выкладываю инфу как с помощью HEX редактора изменить любую прошиву под посылку чтения даласа 33h вместо OFh: 1. С помощью хэкс редактора открываем прошивку; 2. Нажимаем в редакторе поиск хэкс данных ищем это: 79 00 7А 08 74 0F 12; 3. Меняем 0ф на 33 4. Все! пользуемся, говорим спасибо CM_GT... тк я просто проанализировал проделанную им работу ну и донес эту информацию всем нуждающимся. В заключение говорю что это проверялось на прошивах 5 и 7го января, все работает. Вот еще скрины: 1. 2. Изменено 7 мая, 2011 пользователем MrHAOS 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Sergei2010 Опубликовано 8 мая, 2011 Поделиться Опубликовано 8 мая, 2011 подтверждаю работает. Еще раз выражаю благодарность СМ GТ за его труды. Лично испытал прошивки с измененым кодом. Если кто то не понял зачем это нужно то если вы сделали ключ а олт не запускается. Вы читаете номер программой ibbutоn либо другой подобной и ключ нормально читается. Тогда вы запускаете программу СМ GT олт чекер и видете надпись по англ. Типа не найден серийный номер. Вот тут вам поможет пост выше который любезно написал mr.HАОS. Дальше грузите прошивку и пользуетесь олтом Ссылка на комментарий Поделиться на другие сайты Поделиться

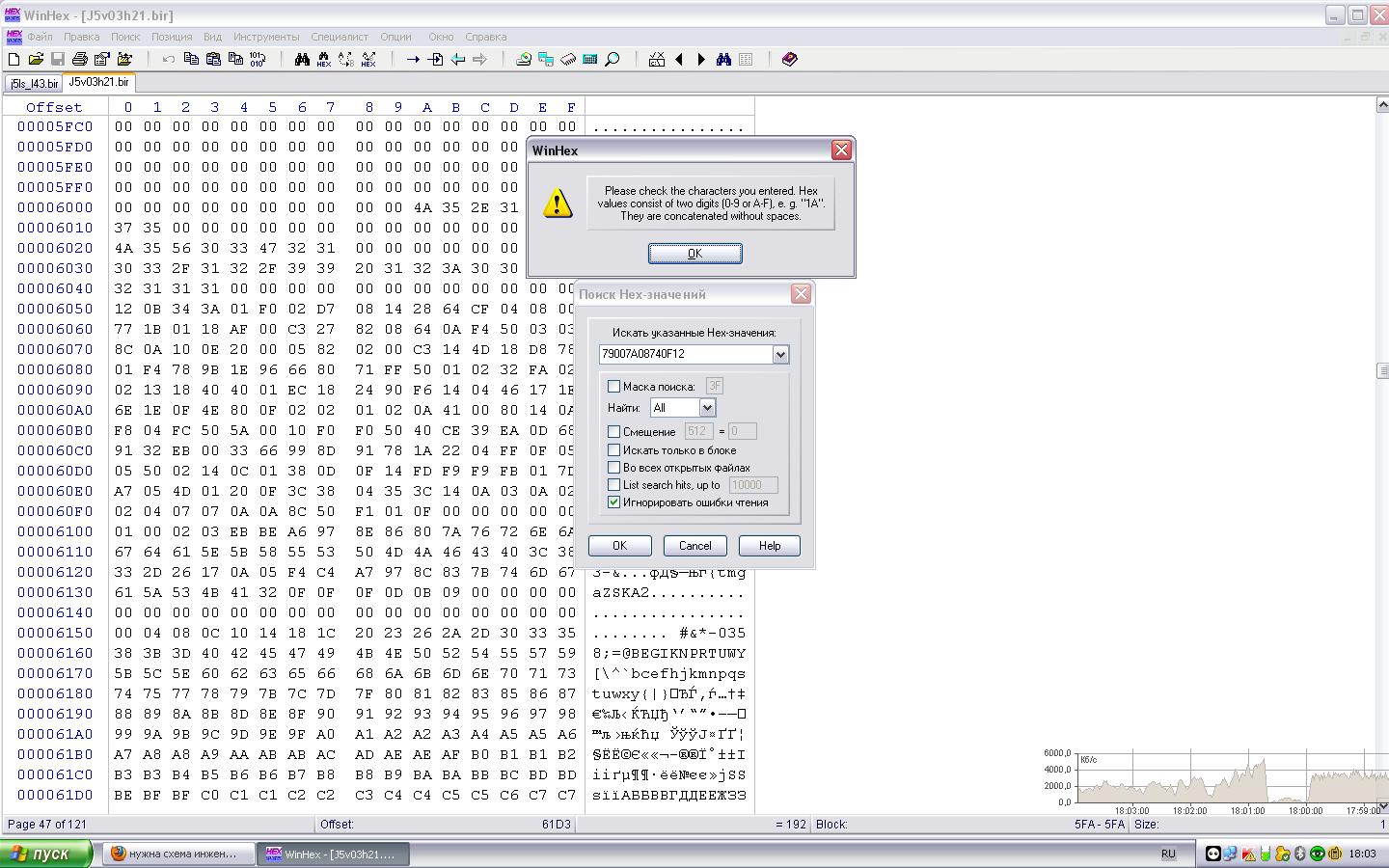

svr007 Опубликовано 8 мая, 2011 Поделиться Опубликовано 8 мая, 2011 пробовал найти значение в hex,выдает такую ошибку,вводить пробовал с пробелом и без него. как правильно ввести значения для поиска??? Ссылка на комментарий Поделиться на другие сайты Поделиться
Sergei2010 Опубликовано 8 мая, 2011 Поделиться Опубликовано 8 мая, 2011 просто вводи без пробелов и пробуй ввести без 12 в конце Ссылка на комментарий Поделиться на другие сайты Поделиться
Atomic-DM Опубликовано 8 мая, 2011 Поделиться Опубликовано 8 мая, 2011 tkpiuk, я думаю у тебя 22 дорожка на плате не разрезана. вот поэтому без платы инженерника все работает. а когда плату надеваешь то возникают глюки. ведь если по уму 22 нога проходит через плату инженерника. и ее замыкает логика. а логика питается от плюса и минуса которые беруться с флешки. У тебя же получается что контакт 22 и так присутствует , минуя логикую Ссылка на комментарий Поделиться на другие сайты Поделиться
Sergei2010 Опубликовано 9 мая, 2011 Поделиться Опубликовано 9 мая, 2011 чуть подправлю -24 нога.:) Ссылка на комментарий Поделиться на другие сайты Поделиться
tkpiuk Опубликовано 10 мая, 2011 Поделиться Опубликовано 10 мая, 2011 сам накосячил, сам спросил, сам и отвечу =) в #821 посте распиновка не совпадает с даташитом той микрузи памяти, что я использовал, причём вообще не совпадает. а при надевании платы на флэху всё переставало работать, потому что произходил двойной коротышь между адресными ногами ногами и ногами данных, т.к. питание у моей микрухи дублируется как с одной, так и с другой стороны. вот. вытравил новую плату с исправлением тех неудобств и касяков что были на прошлой схеме. добавилось с десяток перемычек. Ссылка на комментарий Поделиться на другие сайты Поделиться
MrHAOS Опубликовано 10 мая, 2011 Поделиться Опубликовано 10 мая, 2011 (изменено) пробовал найти значение в hex,выдает такую ошибку,вводить пробовал с пробелом и без него. как правильно ввести значения для поиска??? Разобрался??? У меня такую ошибку выбивало если ввожу не англ. буквами например. Если не получится, выложи прошиву. Вообще вводить надо англ. буквами без пробелов как на моем скрине. Вот выкладываю твою прошиву: J5v03h21_0F.zip J5v03h21_33.zip Изменено 10 мая, 2011 пользователем MrHAOS Ссылка на комментарий Поделиться на другие сайты Поделиться
svr007 Опубликовано 10 мая, 2011 Поделиться Опубликовано 10 мая, 2011 Разобрался??? У меня такую ошибку выбивало если ввожу не англ. буквами например. Если не получится выложи прошиву. Вообще вводить надо англ. буквами без пробелов как на моем скрине. все спасибо разобрался,я просто поленился набирать и копировал из форума,когда вручную ввел все прошло. Ссылка на комментарий Поделиться на другие сайты Поделиться
Atomic-DM Опубликовано 11 мая, 2011 Поделиться Опубликовано 11 мая, 2011 jчередной обсос темы далласов. таблетку читаю ibutton. напряжение меняется. виден сигнал. читаю таблетку олтчекером или олтсн напряжение на таблетке вообще не меняется. как было 4,96, так и остается. При этом сигнал даты прозвонил от таблетке до ножки проца. массу таблетки тоже прозвонил. весь в завешательстве ... бред какой то. Ссылка на комментарий Поделиться на другие сайты Поделиться
1nsk Опубликовано 12 мая, 2011 Поделиться Опубликовано 12 мая, 2011 Всем добрый вечер! Хотел собирать Мегасквирт. Но так как микруха идет до меня 5 недель решил для начало попробовать на январе. И тут случайно наткнулся на вашу ветвь форума и решил попробовать. Съездил купил январь 5.1 хххх 41. хотел добавить схему платы в высоком расширении, но не получилось пишет что загружаемый размер 2 мб. а файл 6 мб. как это можно исправить ? Нашел схему кд адаптера. так же вот печатка. KL Адаптер.rar ну и приготовил к утюжному методу. проутюжил, но чет толи передержал толи недодержал ((( отправил в травилку.. скоро отчет о адаптере.. ну а завтра разводить 5JO. Ссылка на комментарий Поделиться на другие сайты Поделиться
Sergei2010 Опубликовано 12 мая, 2011 Поделиться Опубликовано 12 мая, 2011 вот программа упакует ваш ехе олта в первоначальный вид после распаковки и привязки aspack212.zip aspackv2.12crackinferno.zip Ссылка на комментарий Поделиться на другие сайты Поделиться
1nsk Опубликовано 12 мая, 2011 Поделиться Опубликовано 12 мая, 2011 Фото схемы в хорошем качестве.5.1.part1.rar Ссылка на комментарий Поделиться на другие сайты Поделиться
1nsk Опубликовано 12 мая, 2011 Поделиться Опубликовано 12 мая, 2011 5.1.part2.rar Ссылка на комментарий Поделиться на другие сайты Поделиться
1nsk Опубликовано 12 мая, 2011 Поделиться Опубликовано 12 мая, 2011 5.1.part3.rar и последний кусочек. Ссылка на комментарий Поделиться на другие сайты Поделиться
1nsk Опубликовано 12 мая, 2011 Поделиться Опубликовано 12 мая, 2011 (изменено) вытравил. только когда делал шас фото заметил, что распечатал не зеркальное отображение ((( Завтра все заново ( да и еще такой вопрос кто чем платы отшоркивает от тонера ? а то что то пемолюксом долго ) Изменено 12 мая, 2011 пользователем 1nsk Ссылка на комментарий Поделиться на другие сайты Поделиться
