Рекомендуемые сообщения

приобрел пару ds2401 и пару резисторов, правда не как на фото от tkpiuk, какой там не знал поэтому взял более мощный... честно если, то просто не доглядел)))

но на 4,7 kOm

надеюсь проверит tkpiuk






заодно купил пару конденсаторов.

на самом контролере случайно задел один, когда заклепку в центре вытаскивал.

если кто знает его номинал сообщите, потому что взял на 1 мкФ

Изменено пользователем sleepstream
Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 2,2 тыс
  • Создана
  • Последний ответ

Топ авторов темы

на счет даласа, вопросик.

если его не будет то можно в проге j5olt тупо нули забить? а если впаять далас то придется считать его номерок и потом его в прогу зашить, и тогда прога будет к моему блоку привязана? правильно понял все?

Ссылка на комментарий
Поделиться на другие сайты

пардон за флуд.... прочитал ответ на свой вопрос, только есть еще вопрос на счет самой прошивки.

цитирую:



Это означает, что номер далласа, который использует прошивка и программа - различаются. Олт без далласа ожидает номера из всех нулей - это случай, когда даллас физически отсутствует, если прошивка использует другой номер, то программы работать не будут. Посмотреть какой номер использует прошивка можно с помощью программы OltSn





а как тогда в прошивку зафигачить серийник даласа?

извиняйте если ответ появлялся ранее...







В планах откатывать самому вот эту прошивку:

j7es_v16.9



кто знает там далас зашит?

Изменено пользователем sleepstream
Ссылка на комментарий
Поделиться на другие сайты

Прошивка читает номер из далласа, если конечно в ней нет доп. защит. J7es читает из далласа. Если далласа нет, то номер будет из нулей. OltSn показывает номер, который считала и использует прошивка. Ошибка некорректное ПО может появляться так же если связь с эбу нестабильная - уменьшайте скорость обмена и увеличивайте таймауты, так же проверьте свой клайн адаптер

Ссылка на комментарий
Поделиться на другие сайты

Во! Классный мануал!

Благодарю!

Пока еще плату с даласом не впаял, но за инфу спасибо!

Значит будем, прогу под далас подгонять и работать)))

Дай боже все получится!

Ссылка на комментарий
Поделиться на другие сайты

перевернуть, в смысле контакты задом наперед?




правильно подписал? там где перемычка это резюк.

а ноги правильно подписал какую куда?

см. датник. центральный вывод - 1Ware, крайние земля и NC. в крайнем случае если не заработает, поставишь перемычку(если лень будет перепаивать)
Ссылка на комментарий
Поделиться на другие сайты

ну так получаетс правильно подписал если третий это nc (not connected)?





и попутный вопрос на тему вшивания в j7olt номерка далса

на 7 странице роюсь роюсь... открыл екзешник, а указанного адреса найти не могу....

Ссылка на комментарий
Поделиться на другие сайты

В хекс редакторе

Строка 00D95c0, кажется она...



А вот в матрице где? вопрос...



нихрена в этой строке нет.

exe шник заканчивается строкой 6A6B0

дальше пусто....



и в какой строке это далас тогда лежит?!

Ссылка на комментарий
Поделиться на другие сайты

Патч для пропатчивания олта под ваш даллас. Использовать так:

1) Распаковать в папку где лежит exe'шник олта

2) Запустить oltpatch.exe из командной строки



Пример:



oltpatch.exe j5olt.exe A3000012174f1b01

A3 - crc

000012174f1b - serial

01 - device id





а этот патч только под j5olt? возьмет он j7olt ? ну если его указать. или он не тот адрес пропишет?

Ссылка на комментарий
Поделиться на другие сайты

И так.

Распаковал j7olt

нашел адрес 9dfc0






так вот там в шестнацатиричном коде по идее строке записан ключ? или это не та строка?

и как теперь туда свой далас загнать?

и по пуптно, форум читаю... уже на 25 странице, но кто скажет как у припаяног даласа код считать? или у отпаяного, его к адаптеру как подклчить?

Ссылка на комментарий
Поделиться на другие сайты

зачем так заморачиватся, проще поменять в программе 64 битный код,и будет прога такая же официальная,только с твоим кодом. Берем установленный exe файл и распаковываем с помощью AspackDie,открываем в hex редакторе распакованный файл, меняем по адресу(на фото) код на свой и сохраняем,далее упаковываем ASPack и заменяем на установленный. получается вполне официальная прога.Здесь лежит патч,делает тоже самое,если не охота возится hex редактором,остается переименовать и упаковать.



вот код ключа на рисунке -DC(crc)00000d39b810(сам номер)01(код семейства)





Почти разобрался)))

сорри за флуд...

получается в строке должна быть прописана строка DC00000d39b81001 только задом наперед? т.е.

0110b8390d0000dc





Правильно говорю?

Ссылка на комментарий
Поделиться на другие сайты

буду не против если пару моих сообщений удалят...



Прописал в j7olt нули в строке с ключем прога запустилась, но ругается при попытке установления связи: "Нет связи Start communications" . Копаю дальше, на форуме гляжу такие проблемы уже были.

Вот только инженерная плата у меня еще не запаяна может в этом проблема....

Изменено пользователем sleepstream
Ссылка на комментарий
Поделиться на другие сайты

всем привет,

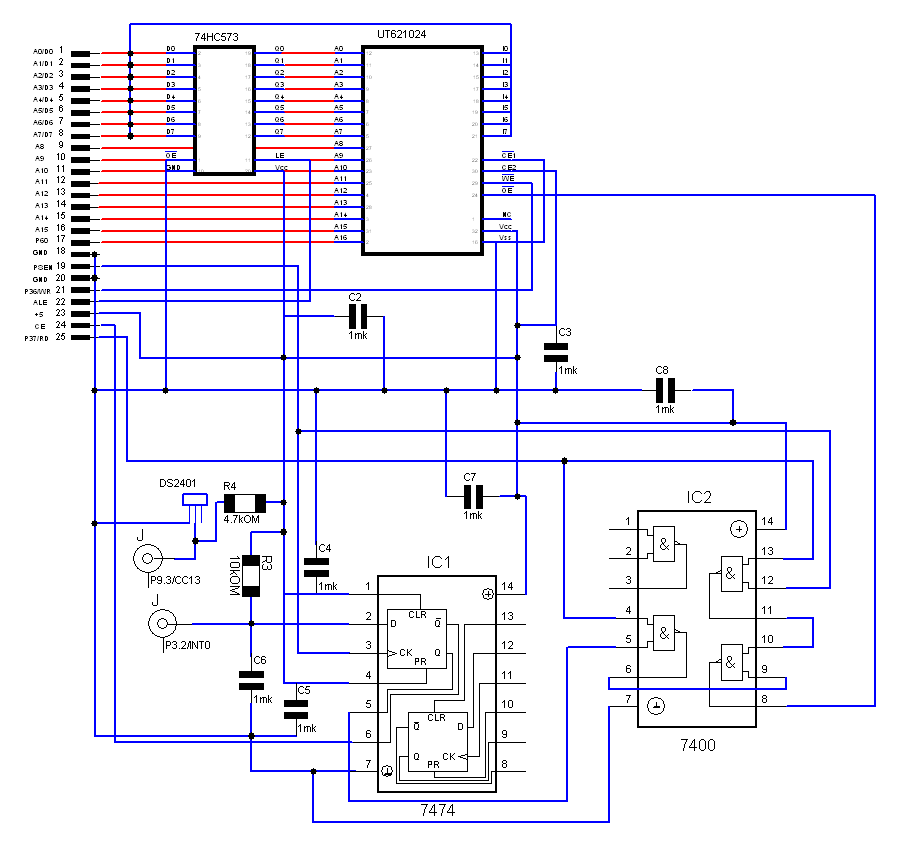

собрал я7 по этой схеме.

даллас на месте.

пытаюсь подключиться ОЛТ7 пишет "недопустимая длинна ответа" и всё )

в опенОЛТ нету что онлайнсуппорт.

блок диагнастируется, машинка едит)

в какую сторону покать?

или надо в олт номер далласа вбит? сейчас нули.


Ссылка на комментарий
Поделиться на другие сайты

всем привет,

собрал я7 по этой схеме.

даллас на месте.

пытаюсь подключиться ОЛТ7 пишет "недопустимая длинна ответа" и всё )

в опенОЛТ нету что онлайнсуппорт.

блок диагнастируется, машинка едит)

в какую сторону покать?

или надо в олт номер далласа вбит? сейчас нули.



судя по тому что читал выше, если далас физически есть то его номер надо зашивать в прогу.

нули прописываются только в том случае если он физически отсутствует.

Ссылка на комментарий
Поделиться на другие сайты



пытаюсь подключиться ОЛТ7 пишет "недопустимая длинна ответа" и всё )

в опенОЛТ нету что онлайнсуппорт.

блок диагнастируется, машинка едит)

покать в сторону правильности пайки платы. в СРАМ не должно быть висящих ног. Блок Я7.2 должен быть доработан(2 перемычки).

Ссылка на комментарий
Поделиться на другие сайты

переверни плату если шлейфом вниз держать то в правом верхнем углу будет площадка 6-ти ногая. и место под сопротивление. впаять сопротивление 4.7кОм. DS - заисит от того к каком корпусе возьмёте. если в DO -корпусе (как транзюк в виде полумесяца - то маркировкой вверх, ногами в низ ГD. провод на 77й пин проца.)



может на 92? в обновленной инструкции ты к 92 припаял вроде как, но точно не 77

Ссылка на комментарий
Поделиться на другие сайты

.



def_zav%20mark.jpg?itok=Om0a4jKC

6я фотка. подписано всё правильно. Управление в торец проца. DS в спину

Изменено пользователем tkpiuk
Ссылка на комментарий
Поделиться на другие сайты



ты не понял наверное, я про проводок который от платы к контролеру идет отдельно,там где я процитировал ты про этот проводок писал, что на 77ногу.

все, увидел ты на этой фотки и этот проводок подписал, извиня за глупые вопросы.

Изменено пользователем sleepstream
Ссылка на комментарий
Поделиться на другие сайты
