нужна схема инженерника J5

[thenextas]

вообщем все получилось, все работает, онлайн стабилен, ничего не тупит. Получилось с третьего раза, собирал схему на панельке для 5го января. Совет по сборке следующий: пайкой занимался под микроскопом, для пайки использовал паяльную станцию, обычный припой и канифоль. Когда работаешь под микроскопом, такая вещь как непропай отсутствуют))) панелек извел аж 7 штук)) сейчас стоит какая-то толстостенная, брал с материнки. Выламывал вытеснитель на материнской плате, потом вставлял обратно Биос и выпаивал панельку. Когда все воодрузил на плату в блоке, болтиком не прикручивал, ибо был перекос, просто сверху придавил крышкой через паралон) всю плату инженерника и сам эбу, кроме флешки,на которую садиться панелька, покрыл прозрачным акриловым лаком, в том числе и проводки идущие к процу(92,96,97) и на 22 контакт флешки, для доп фиксации.

Теперь опишу проблеммы из-за плохого контакта панельки с флешкой:

1.Свитч ту рам))

2.Иногда вылазило считывание двойной прошивки , при этом всем, если пытаться перезаписать прошивку, вылазила ошибка стирания флеш.

3.Еще при последней сборке тупанул при припайке 22 контакта: надо припаивать до разрыва дорожки, то есть в переходное отверстие,а не около флешки .

иначе будет вылазить неверный тип контроллера))



НУ как-то так)

[krek7511]

какая плата разведена под дип?даташит на дип не читал все печатки тут сделаны под память в sop 32 корпусе..... у меня стоит память UT621024SCL-70LL в sop корпусе и на 7 и на 5 январе....все работает...........Вы память то такую в дипе видели? она размером с плату инженерника)))Логика и обвязка тоже в SMD корпусах Ни понимаю в чем ваш вопрос. Если в том что подайдет ли память в sop корпусе- ответ да подойдет . Если вы желаете поставить память в дип корпусе то вам придется создавать печатку с новой разводкой платы

Извените если не правильно задаю вопросы меня интересовало будет ли эта память UT621024SCL-70LL работать плату сделал но столе прошивается и читается при соединении с OpenOlt входит в онлайн а J5OLT пишет нет связи Start Communikation и не хочет никак уже три недели мучаюсьподскажите какие есть мысли по этому поводу

[Bomb Creator]

Извените если не правильно задаю вопросы меня интересовало будет ли эта память UT621024SCL-70LL работать плату сделал но столе прошивается и читается при соединении с OpenOlt входит в онлайн а J5OLT пишет нет связи Start Communikation и не хочет никак уже три недели мучаюсьподскажите какие есть мысли по этому поводу

Скорее с J5OLT какая то проблема, если отломан правильно, то попробуй поигратся с настройками ком-порта

[berezkin]

надо в реестре поменять порт на ком 1

[Bomb Creator]

надо в реестре поменять порт на ком 1

Если подключен дейчтвительно к первому, если же используются юсб-ком переходник, то указать его ноиер.

[berezkin]

у меня тоже было вкл соединить и сразу вылетает старткомуникейшен,поменял в реестре на сом 1 стало все подключаться,в реестре он был на сом 3

[krek7511]

у меня тоже было вкл соединить и сразу вылетает старткомуникейшен,поменял в реестре на сом 1 стало все подключаться,в реестре он был на сом 3

ДА порт был сом2 переставил теперь неверный номер эбу пишет

[Virus2036]

добрый день, опишите пожалуйста какие именно элементы и как потом установить эту плату

[Bomb Creator]

добрый день, опишите пожалуйста какие именно элементы и как потом установить эту плату

Попробуй немного почитать тему, все уже обсуждалось, даже с аналогами, плата устанавливается панелькой на флеш-память в блоке, прикручивается винтом(или прижимается через подложку крышкой)

Изменено 27 мая, 2014 пользователем Bomb Creator

[Virus2036]

Попробуй немного почитать тему, все уже обсуждалось, даже с аналогами, плата устанавливается панелькой на флеш-память в блоке, прикручивается винтом(или прижимается через подложку крышкой)

у меня январь 7.2 производства автэл 8v, если можно фотку хотя бы как это на нём выглядеть будет

[Bomb Creator]

у меня январь 7.2 производства автэл 8v, если можно фотку хотя бы как это на нём выглядеть будет

Если 7.2, то будет примерно так

[Алексей10]

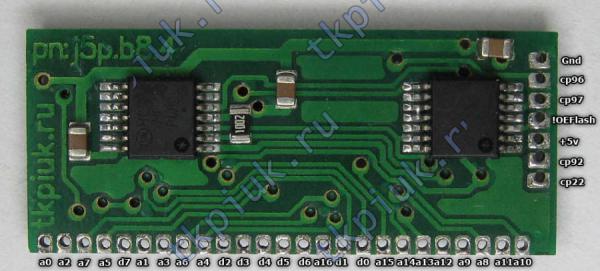

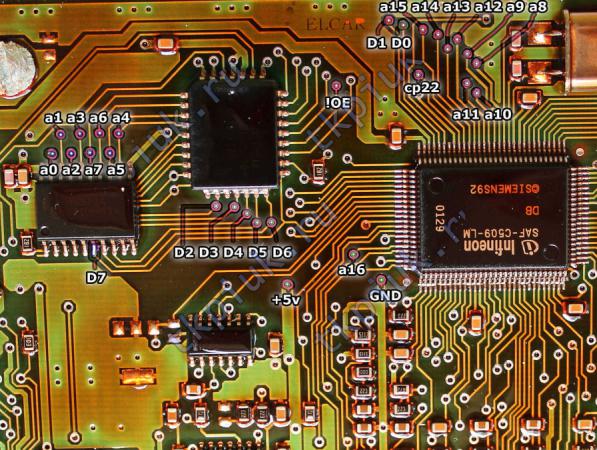

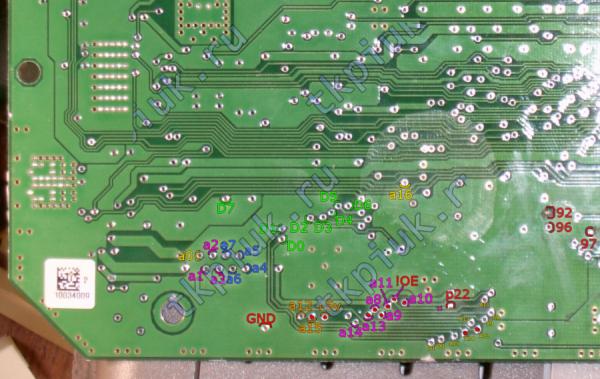

Спасибо огромное ВСЕМ участникам данной темы! Отдельное спасибо tkpiuk за готовую спаянную плату J5OLT! Всё сделано на высшем уровне! Наконец-то купил блок 61-ый. Впаял плату на проводе МГТФ по инструкции на сайте tkpiuk. Перепутал нумерацию проца и 92 пин, по моему мнению, не звенел. Конечно не работало. Проверил все провода снова. Потом посмотрел фотки J5OLT и увидел провода сбоку и понял, что в нумерации ошибся, просто хотел всё с лицевой стороны припаять, поэтому на картинку платы с обратной стороны не смотрел). Блок 2008 года. Поэтому конечно же в итоге 92 пин зазвенел и я по картинке его нашёл и вокруг него просто вырезал землю и припаялся. И... всё заработало. И контакт D7 лучше не к ноге паять, а дорожку канц. ножом зачистить и к ней подпаяться. Ни к каким ногам лучше не паяться, т.к. можно замкнуть, если расстояние конечно не огромное между ногами. А также не забыть с обратной стороны платы разрезать между !OE и cp22. Для реализации мне понадобилось:



1)CTP 3 с картами для j5ls_v43 и прошивкой, не помню где, то ли в этой теме, то ли где-то в соседней... Найдёте.

2)J5OLT_Setup официальный + CombiLoader 2.18(для прошивания) - страница 32

3)J5OLT_no_dallas_v2(просто им заменяем J5OLT.exe) для работы без далласа в блоке из соседней темы, но здесь тоже есть - страница 32

4)j5conv.exe для того, чтобы инженерные прошивки *bir прописывать в файл j5tuner.lin - страница 36

5)спаянная плата J5OLT от tkpiuk

6)Январь 5.1 - 61 куплен БУ.

7)Самопальный программатор переделанный из ПБД-2 для COM-порта(программатор накрылся). Объединил с USB k-line адаптером OBD-II за 600 руб через диагностическую колодку. Кстати работает на скорости 57600. Даже удивился. Поэтому, когда надо - это диагностер.



Также отдельное спасибо Atomic-DM за прогу Atomoc-Tune 2.8.8, два года назад откатал по ней свою пятёрку с компрессором Eaton M90 дул 0.5 бар для безопасности в 1.7 литра.Спасибо!

[Алексей10]

Спасибо огромное ВСЕМ участникам данной темы! Отдельное спасибо tkpiuk за готовую спаянную плату J5OLT! Всё сделано на высшем уровне! Наконец-то купил блок 61-ый. Впаял плату на проводе МГТФ по инструкции на сайте tkpiuk. Перепутал нумерацию проца и 92 пин, по моему мнению, не звенел. Конечно не работало. Проверил все провода снова. Потом посмотрел фотки J5OLT и увидел провода сбоку и понял, что в нумерации ошибся, просто хотел всё с лицевой стороны припаять, поэтому на картинку платы с обратной стороны не смотрел). Блок 2008 года. Поэтому конечно же в итоге 92 пин зазвенел и я по картинке его нашёл и вокруг него просто вырезал землю и припаялся. И... всё заработало. И контакт D7 лучше не к ноге паять, а дорожку канц. ножом зачистить и к ней подпаяться. Ни к каким ногам лучше не паяться, т.к. можно замкнуть, если расстояние конечно не огромное между ногами. А также не забыть с обратной стороны платы разрезать между !OE и cp22. Для реализации мне понадобилось:



1)CTP 3 с картами для j5ls_v43 и прошивкой, не помню где, то ли в этой теме, то ли где-то в соседней... Найдёте.

2)J5OLT_Setup официальный + CombiLoader 2.18(для прошивания) - страница 32

3)J5OLT_no_dallas_v2(просто им заменяем J5OLT.exe) для работы без далласа в блоке из соседней темы, но здесь тоже есть - страница 32

4)j5conv.exe для того, чтобы инженерные прошивки *bir прописывать в файл j5tuner.lin - страница 36

5)спаянная плата J5OLT от tkpiuk

6)Январь 5.1 - 61 куплен БУ.

7)Самопальный программатор переделанный из ПБД-2 для COM-порта(программатор накрылся). Объединил с USB k-line адаптером OBD-II за 600 руб через диагностическую колодку. Кстати работает на скорости 57600. Даже удивился. Поэтому, когда надо - это диагностер.



Также отдельное спасибо Atomic-DM за прогу Atomoc-Tune 2.8.8, два года назад откатал по ней свою пятёрку с компрессором Eaton M90 дул 0.5 бар для безопасности в 1.7 литра.Спасибо!

Забыл добавить, что корпус блока слева под платой пришлось в одном месте немного напильником подточить, т.к. пайка упиралась в корпус(теплоотвод с плёнкой).

[Bomb Creator]

Забыл добавить, что корпус блока слева под платой пришлось в одном месте немного напильником подточить, т.к. пайка упиралась в корпус(теплоотвод с плёнкой).

А я сделал по другому- после припаивания, канцелярским ножом срезал пайку вровень с платой

[вадимище]

Нужен совет . Впаиваю второй раз плату в январь 5.1 .при диагностике пишет нет связи . ставлю на место Flash диагностика работает . Может на самой плате проблема с микросхемами . Все пропаяно и с лупой проверено . KL Китовский

[Bomb Creator]

Нужен совет . Впаиваю второй раз плату в январь 5.1 .при диагностике пишет нет связи . ставлю на место Flash диагностика работает . Может на самой плате проблема с микросхемами . Все пропаяно и с лупой проверено . KL Китовский

Не пойму, ты что ли флеш из блока отпаивал?

[malish]

плата тим пс?

[вадимище]

Впаивал плату на нее под Flash поставил панельку . плата покупная по виду копия альмисофт.



январь 5.1 2112-1411020-41



отпаивал плату впаивал на место Flash диагностика отвечает

Изменено 11 июня, 2014 пользователем вадимище

[вадимище]

Греется 74hc04

[V@D1k]

фигня с инженерником: прошивка J7ES - насос вроде вообще не включается, стартер не крутит.. программы не соединяются..

притом на столе блок подключался и работал!

EEPROM очищал, иммо удалял
