xprog-m и motorola MC68HC11E9 mask 4E28B (QFP64)

[valik760]

Не могу прочитать Может кто сталкивался?

[zaveruha]

Я сталкивался.

[serg2000]

прошил с первого раза

[YUKKA]

В блоке стоит ? смысле внутрисхемно читаете ? , а и в принципе не важно , важно что-бы частота кварца соответствовала той что в программе выставлена (там по дефолту 8 мег стоит значение) И вот этот файлик XProg.rar можешь закинуть в папку с прогером (C:\Program Files\DB Software\XProgDesktop) , ну свой для начала куда нибудь переместить для запаса , а этот на его место , запустишь затем программу и увидишь в меню выбора микросхем кой чего для удобства добавится.

[valik760]

В блоке стоит ? смысле внутрисхемно читаете ? , а и в принципе не важно , важно что-бы частота кварца соответствовала той что в программе выставлена (там по дефолту 8 мег стоит значение) И вот этот файлик XProg.rar можешь закинуть в папку с прогером (C:\Program Files\DB Software\XProgDesktop) , ну свой для начала куда нибудь переместить для запаса , а этот на его место , запустишь затем программу и увидишь в меню выбора микросхем кой чего для удобства добавится.



пробовал внутрисхемно не читает может ногу поднять какую надо? Сдул на панельку подкинул кварц на 8000 MHz на 31 и 33 пин тоже самое пишет девайс спит

[maxxll]

А на кварце 2 кондера и резак есть??

[valik760]

прошил с первого раза

моторола на 64 ноги была? как шил внутрисхемно или на панельке?



А на кварце 2 кондера и резак есть??

может поделитесь информацией по обвязке?

[maxxll]

Сравни что на плате рабочей по кварцу стоит кондеры и резак

[YUKKA]

Если на панельке уже микруха , то надо с прогера подать частоту , выбрать 11Е9 Witch security , и прочитается , я-ж не зря файлик DEV выложил , там всё упрощено для удобства.

То место откуда частота подаётся можно посмотреть на адаптере PLCC52 для 11-моти (там смд резюк 2 кОм стоит в цепи) , а к какому выводу её прицепить -тут вариантов всего два , вместо кварца либо на одну либо на другую ногу процика , ну соответственно тоже через 2 кОм.

[valik760]

Если на панельке уже микруха , то надо с прогера подать частоту , выбрать 11Е9 Witch security , и прочитается , я-ж не зря файлик DEV выложил , там всё упрощено для удобства.

То место откуда частота подаётся можно посмотреть на адаптере PLCC52 для 11-моти (там смд резюк 2 кОм стоит в цепи) , а к какому выводу её прицепить -тут вариантов всего два , вместо кварца либо на одну либо на другую ногу процика , ну соответственно тоже через 2 кОм.



Добрый день.Спасибо за фаил! Попробовал подать частоту через резюк при выборе через секьюрити предлогает воспользоваться адаптером , по обычной тоже не прочитал,буду пробовать мучать внутрисхемно.

[YUKKA]

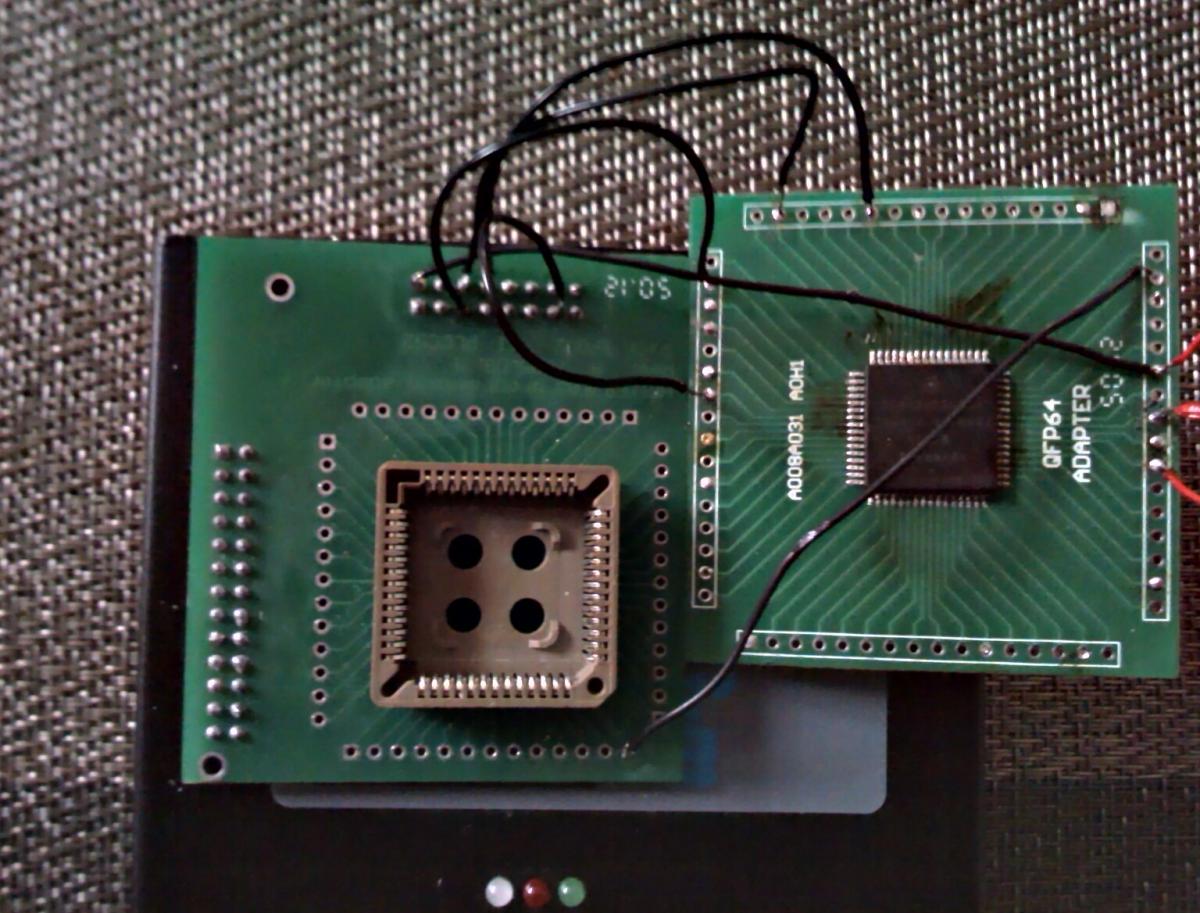

Да там всё просто это делается , втыкаем адаптер PLCC52 для 11 мотороллы , дальше берем пустой(без разъёмов) адаптер под QFP с припаянным на него проциком и соединяем проводами всё это дело , вобще в принципе там нужно массу ,питание , ресет , ин, оут и частоту , выводы MOD a MOD b сразу в кучу на массу , не нужно их с адаптера вести , дальше выбираем НС11Е9 Witch security , либо 4Е28 ONBOARD , и читаем\пишем .

[dust]

прошил с первого раза

Подключение стандартное?

[YUKKA]

Подключение стандартное?

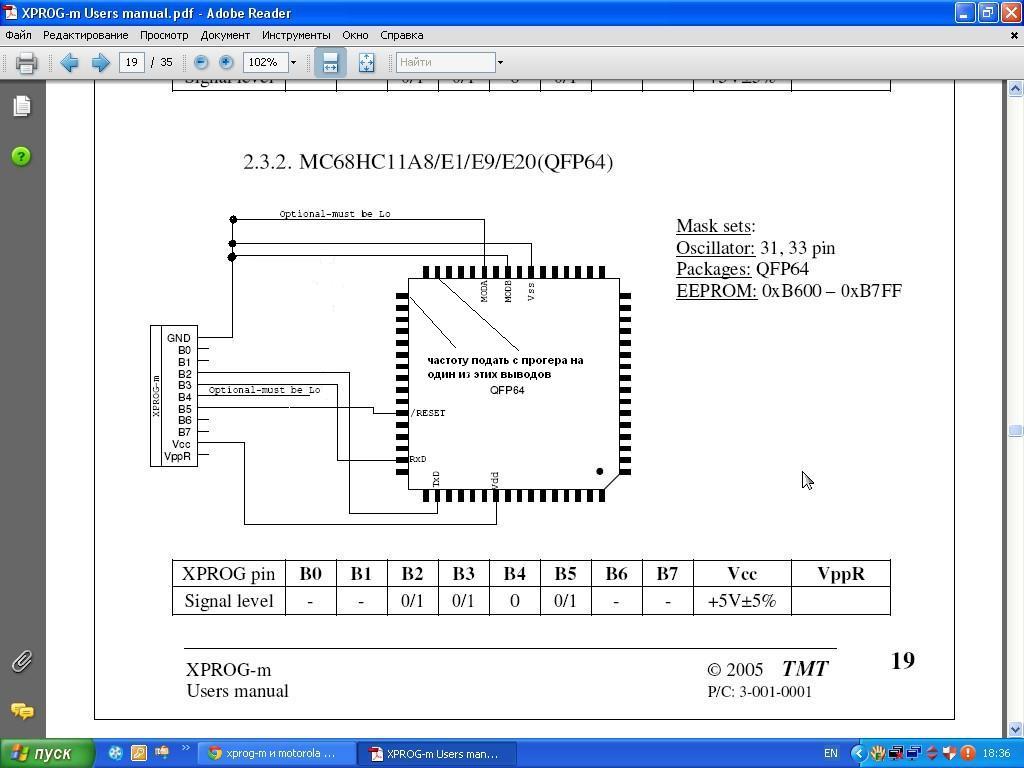

Вот такое подключение.

Изменено 24 февраля, 2014 пользователем YUKKA

[dust]



Вот такое подключение.

Спасибо

[valik760]

Да там всё просто это делается , втыкаем адаптер PLCC52 для 11 мотороллы , дальше берем пустой(без разъёмов) адаптер под QFP с припаянным на него проциком и соединяем проводами всё это дело , вобще в принципе там нужно массу ,питание , ресет , ин, оут и частоту , выводы MOD a MOD b сразу в кучу на массу , не нужно их с адаптера вести , дальше выбираем НС11Е9 Witch security , либо 4Е28 ONBOARD , и читаем\пишем .



Спасибо за информацию . Перепробовал все варианты , через секьюрити все равно просит адаптер внутрисхемно спит . Может прогер косячный это первую моторолу им читаю, хотя эпромки читает.

[YUKKA]

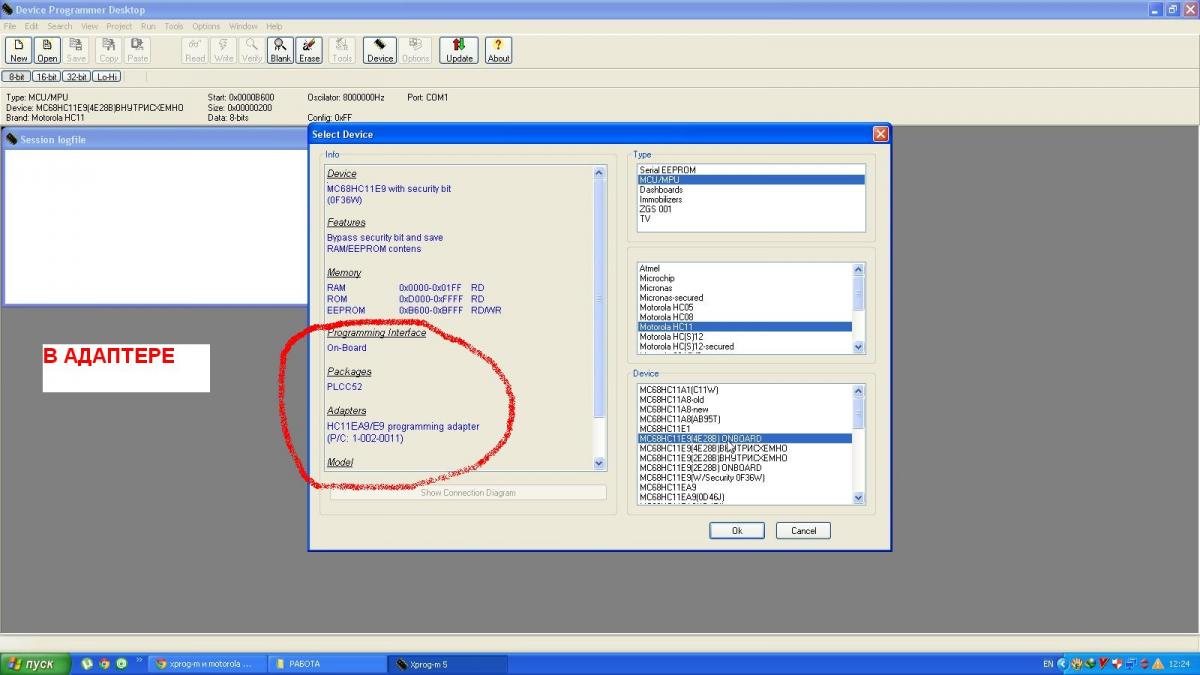

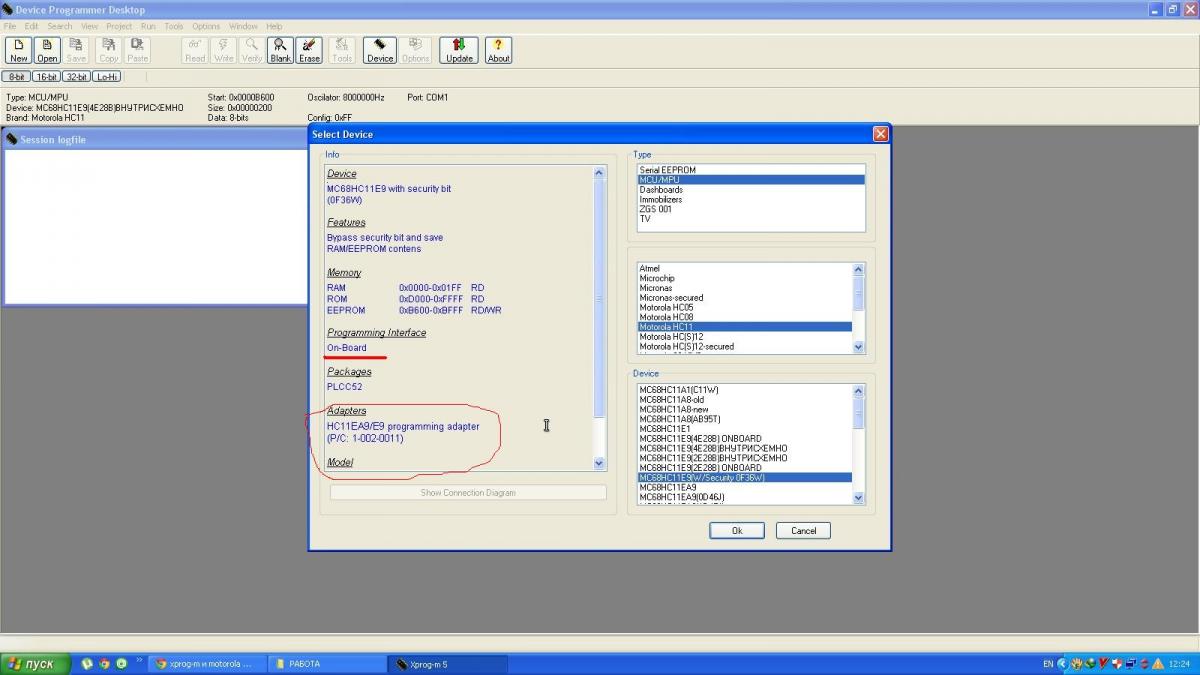

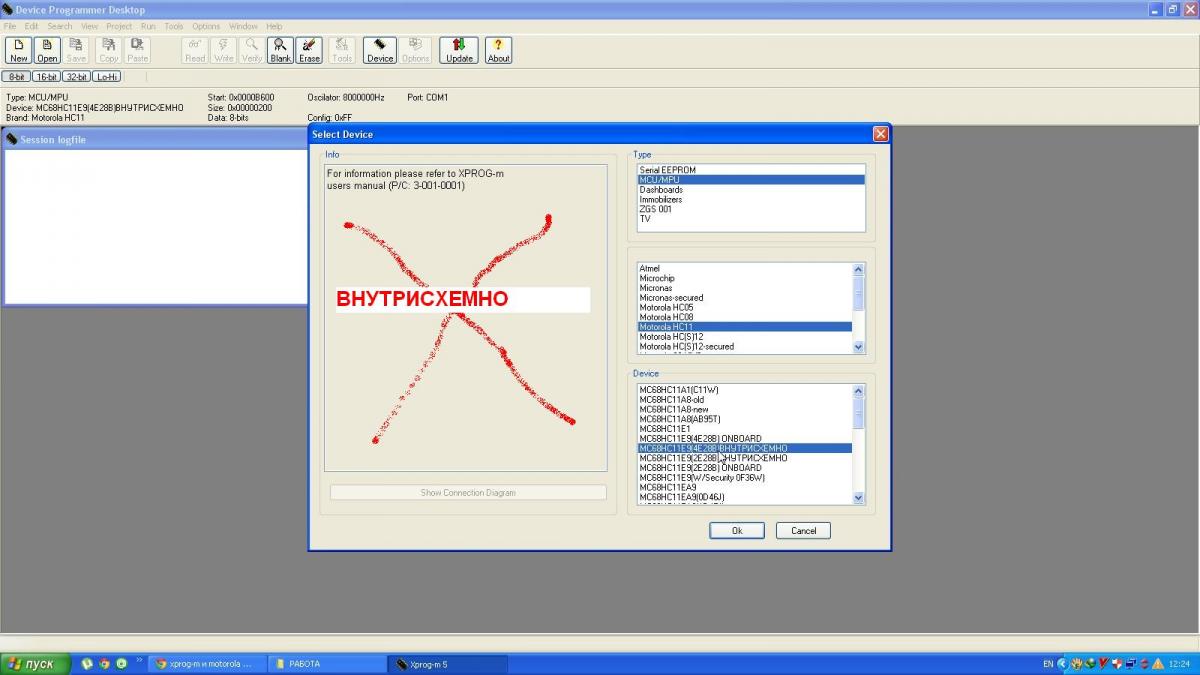

Да правильно всё , просто нужно понять и запомнить - когда при выборе микросхем слева появляется информация , то так и надо сделать , весь прикол в том , что программатор при работе с адаптером автоматически настроен на частоту кварца 5529500 , именно такая и идёт с длинного разъёма адаптера , и там-же на длинном разъёме стоит перемычка которая и переводит прогер в режим работы с адаптером , естевственно когда мы выбираем например 11E9 WIitch security , то слева появится информация ONBOARD , и пока мы не воткнём адаптер, прогер работать не захочет , значит надо его туда воткнуть , дальше припаять провода как показано на скрине (2 поста выше) к переходной панельке QFP 64 включая и вывод для кварца (какой именно надо пробовать ) , и тогда всё будет работать , ну а если работаем внутрисхемно , то нужно ОБЯЗАТЕЛЬНО !!! выставить в программе в опциях девайса частоту кварца точно такую как в схеме где проц стоит , если есть сомнения в том что на кварце написано , то припаять заведомо известный 8 мег , в этом случае адаптер не требуется , подключаться напрямую как показано на скрине (2 поста выше)

Вот этот пункт полностью соответствует 11E9 Witch security , и работает через адаптер.

Изменено 26 февраля, 2014 пользователем YUKKA

[serg2000]

YUKKA ну если и после этого до народа не дойдет, то это будет алес. Честно, я даже и не знаю что можно добавить к выше написанному. Пять бвллов.

[SIRKVA]

как подключаеш прогер,через com или usb? для правилной работи прибора обязадельно надо com порт + 14 в.

[valik760]

Да правильно всё , просто нужно понять и запомнить - когда при выборе микросхем слева появляется информация , то так и надо сделать , весь прикол в том , что программатор при работе с адаптером автоматически настроен на частоту кварца 5529500 , именно такая и идёт с длинного разъёма адаптера , и там-же на длинном разъёме стоит перемычка которая и переводит прогер в режим работы с адаптером , естевственно когда мы выбираем например 11E9 WIitch security , то слева появится информация ONBOARD , и пока мы не воткнём адаптер, прогер работать не захочет , значит надо его туда воткнуть , дальше припаять провода как показано на скрине (2 поста выше) к переходной панельке QFP 64 включая и вывод для кварца (какой именно надо пробовать ) , и тогда всё будет работать , ну а если работаем внутрисхемно , то нужно ОБЯЗАТЕЛЬНО !!! выставить в программе в опциях девайса частоту кварца точно такую как в схеме где проц стоит , если есть сомнения в том что на кварце написано , то припаять заведомо известный 8 мег , в этом случае адаптер не требуется , подключаться напрямую как показано на скрине (2 поста выше)

Вот этот пункт полностью соответствует 11E9 Witch security , и работает через адаптер.



Это Супер!!!! Не оценимый вклад для начинающих!!! Подключил к адаптеру,но так и не прочитал, девайс спит, может я проц убил перепайками.



как подключаеш прогер,через com или usb? для правилной работи прибора обязадельно надо com порт + 14 в.

Через COM порт пробовал тоже самое.

[YUKKA]

Ну х.з. тогда , вобще этот проц моторкрякером запросто читается , я имею в виду проверить мож с х-прогом что не так , крякер - это MAX232 , и софт MOTOR 06 вроде , делов на полчаса , только нужен железный ком порт , подключение такое-же ,только кварц надо прицепить ещё на 8 мег. Собери и заодно проверишь в чём дело , прогер не читает или процик приказал долго жить.

Изменено 28 февраля, 2014 пользователем YUKKA
