Прибор для промывки форсунок


Рекомендуемые сообщения

Возьмем на заметку. А файлы с DipTrace отсылали ?

Ссылка на комментарий
Поделиться на другие сайты

да.

вот с дисплеем  не подумал я взял первый попавшийся в итоге крепления не совпадают




еще есть китайский  там кирилицы нет
Изменено пользователем sat221
Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

после двухдневных, бесполезных попыток прошить рабочий  б/у микроконтроллер,  дело сдвинулось

Ссылка на комментарий
Поделиться на другие сайты

Добрый день мужики подскажите как открыть хелп.

Ссылка на комментарий
Поделиться на другие сайты

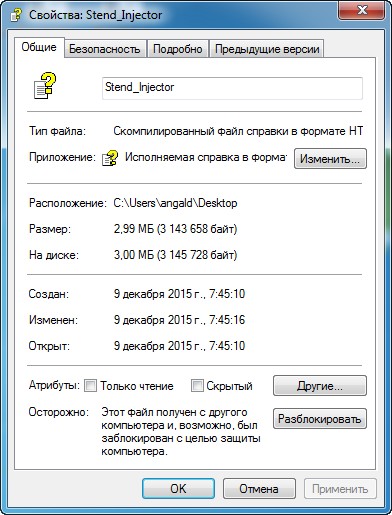

Зайдите в свойство файла и нажмите кнопку " Разблокировать ".

Ссылка на комментарий
Поделиться на другие сайты

Планирую собрать стенд, никак не определюсь какую жидкость прикупить?

Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...
Для тех кто изъявит желание собрать устройство управления стендом, решил собрать все необходимые файлы в одном месте.
Прошивки под новый реализ:  https://yadi.sk/d/cerCHo69fqsLo
Прошивки под старый реализ: https://yadi.sk/d/3lEmbdS3fSWeC
Справка. В архиве два файла, в формате HTML и в формате eBook: https://yadi.sk/d/izUUwKlFmRKZF
Все что необходимо для изготовления печатной платы, а так же монтажа устройства: https://yadi.sk/d/4aKKrV1rmCi9R
По этой ссылке можно заказать печатную плату: http://radiokot.ru/forum/viewtopic.php?f=51&t=122701
Список необходимых элементов для сборки устройства, в формате pdf, с интерактивными ссылками: https://yadi.sk/i/ueZRrqoTmPf3M

Все дальнейшие обновления буду выкладывать по этим-же ссылкам.
Ссылка на комментарий
Поделиться на другие сайты

Справку перезалил, а то ссыль получилась битая. https://yadi.sk/d/vg07dXlXmRZcx

Изменено пользователем eangald
Ссылка на комментарий
Поделиться на другие сайты

Чем функционально отличается новая версия от старой ?

Ссылка на комментарий
Поделиться на другие сайты

Функционал пока одинаковый, но поддержки старой версии в дальнейшем не будет.

Ссылка на комментарий
Поделиться на другие сайты

eangald  спасибо большое! огромную работу ВЫ сделали,

никак не дождусь дисплея из китая , чтобы все собрать в корпус,  небольшие испытания уже были , очень понравилось!

смотрю плата немного изменилась. но вроде только разводка. или я ошибаюсь?

Ссылка на комментарий
Поделиться на другие сайты

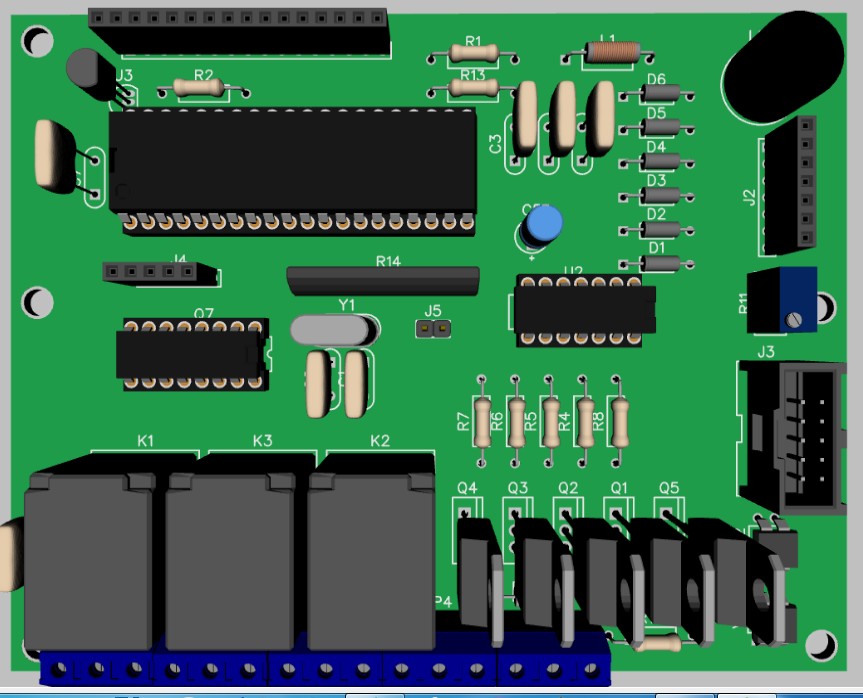

Да, плата претерпела небольшие изменения, хотел загнать ее в размер 100x100 - так у китайцев заказывать дешевле получается. Но в связи с тем что можно почти за такую же сумму заказать ( изготовить ) у нас в России, стало не актуально.

Ссылка на комментарий
Поделиться на другие сайты

Есть прекрасное готовое решение Джин.. Пользуюсь им года четыре полет нормальный.. Окупил себя за месяц..

Ссылка на комментарий
Поделиться на другие сайты

сопротивление форсунок  почему то 1 и 2 показывает 7,5 ом, а 3 и 4   15,5 ом.



реальные значения  12,9  13,0  13,0 13,0

Ссылка на комментарий
Поделиться на другие сайты

Проверяйте правильность монтажа и исправность элементов. Тек же качество подключения форсунок к стенду.

Ссылка на комментарий
Поделиться на другие сайты

  • 3 недели спустя...

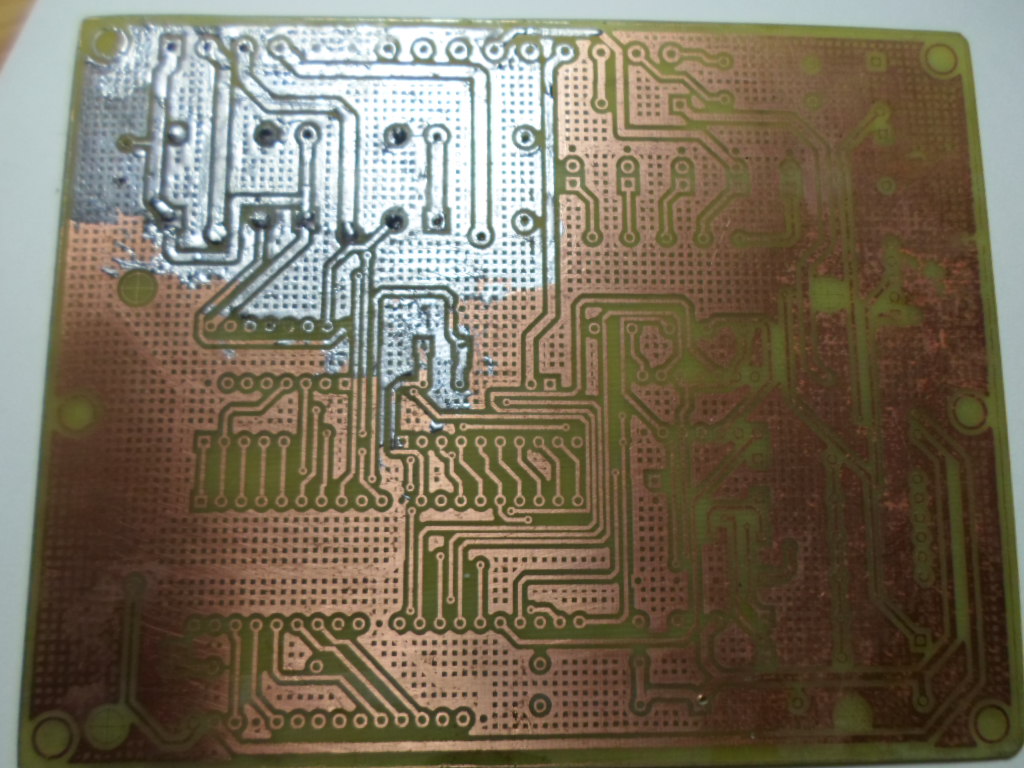

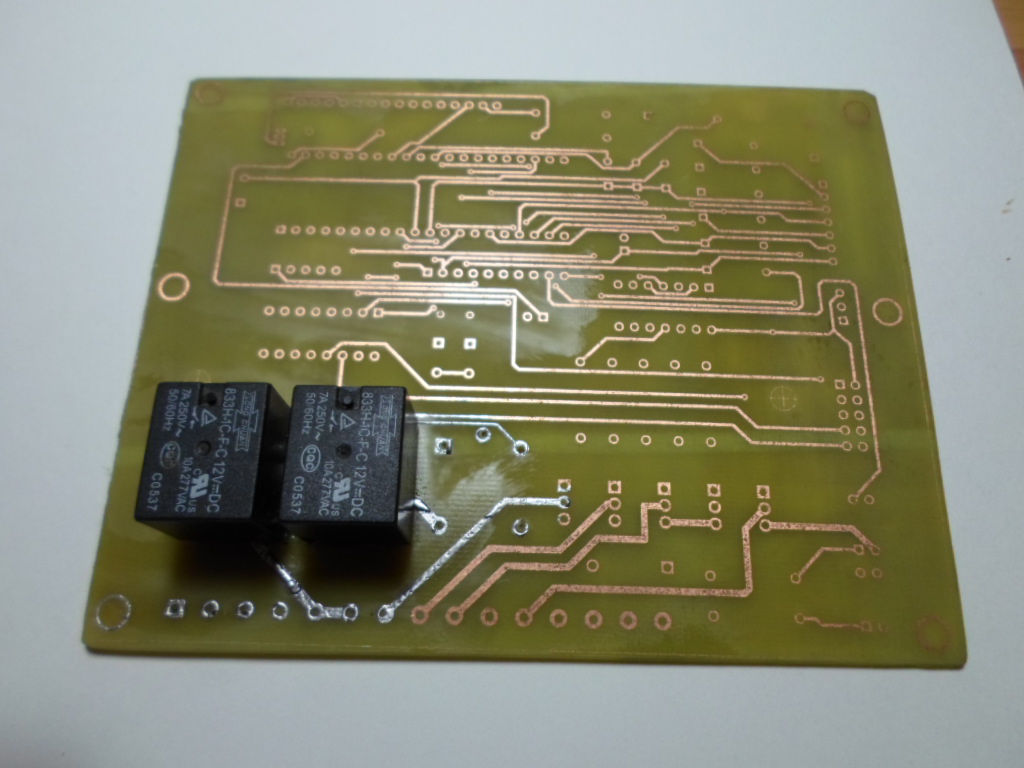

Добрый день форумчане решил тоже собрать прибор, вот первые шаги. Плату делал сам первый опыт.

P.S. Главное терпение и настойчивость.



Ссылка на комментарий
Поделиться на другие сайты



eangald Юра, с большим удовольствием давно слежу за вашей темой!



Так и чешутся руки вытравить плату и собрать вашу схему.



Молодец!!!



Ссылка на комментарий
Поделиться на другие сайты

eangald Юра, с большим удовольствием давно слежу за вашей темой! Так и чешутся руки вытравить плату и собрать вашу схему. Молодец!!!

что их чесать радио магаз и вперед

Ссылка на комментарий
Поделиться на другие сайты
