Прибор для промывки форсунок

[eangald]

1) Удалил из схемы диоды звукового подтверждения кнопок. Теперь звуковое подтверждение нажатие кнопок - программно.



2) Доработал канал измерения сопротивления.

Здесь можно прикупить дисплей по цене около 800 руб.

http://www.promelec.ru/catalog/409/454/472/0/104062/#104062

http://www.promelec.ru/catalog/409/454/472/0/134034/#134034

[Andre_S]

не удержался прошил мегу, подкинул дисплей 1602



[SOLID]

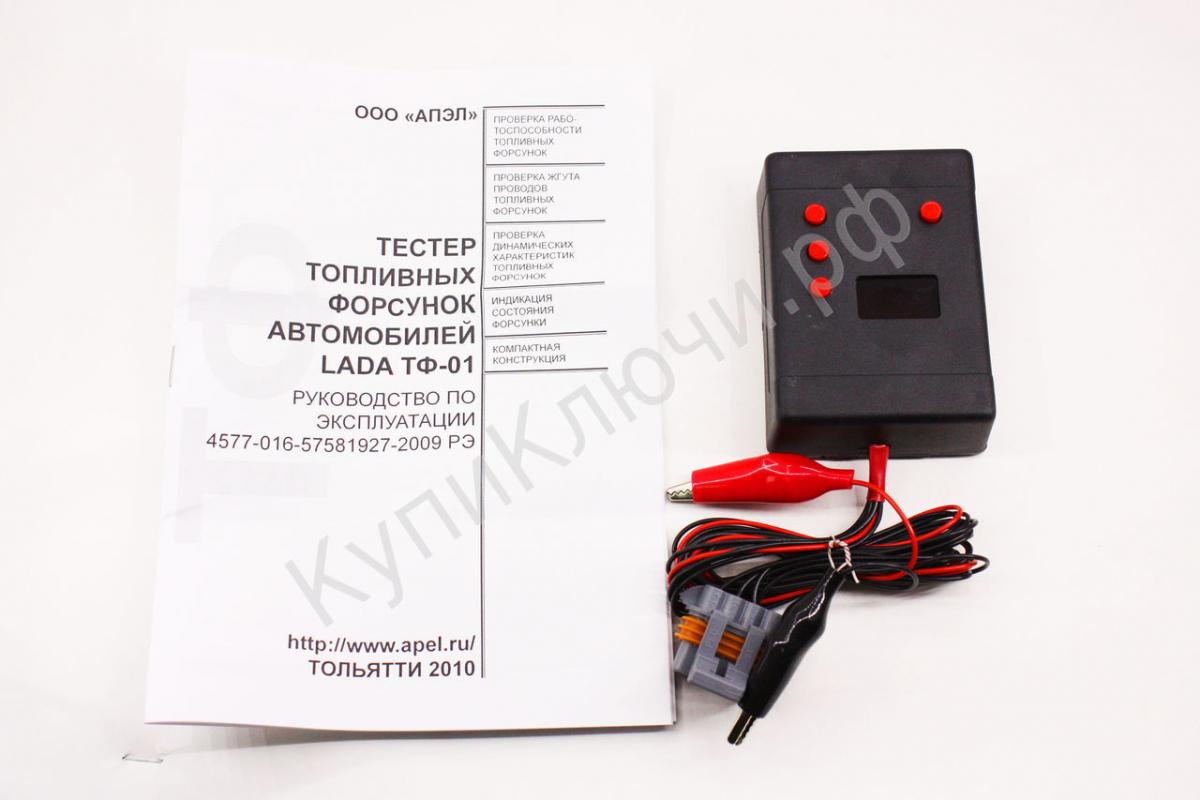

Всем привет,тож думаю стенд замутить.на покупку денег нет.Такой девайс годится для управления?

[SOLID]

Всем привет,тож думаю стенд замутить.на покупку денег нет.Такой девайс годится для управления?

Значит не у кого нет?

[Andre_S]

Посмотрел на цену - от 3-х. :(

Частоты многоимпульсных тестов, Гц100 и 200    не уже не нравится.

как тестер пойдет, но не для чистки

[SOLID]

Посмотрел на цену - от 3-х. :(

Частоты многоимпульсных тестов, Гц100 и 200    не уже не нравится.

как тестер пойдет, но не для чистки

Спасибо.Сам в пайке не особо.собирал бы кто нибудь,такие самопальные стенды и продавал.

[SOLID]

http://motor-tester.ru/impuljs-1_2_v_1.html

Может кто покупал,как аппарат?

[eangald]

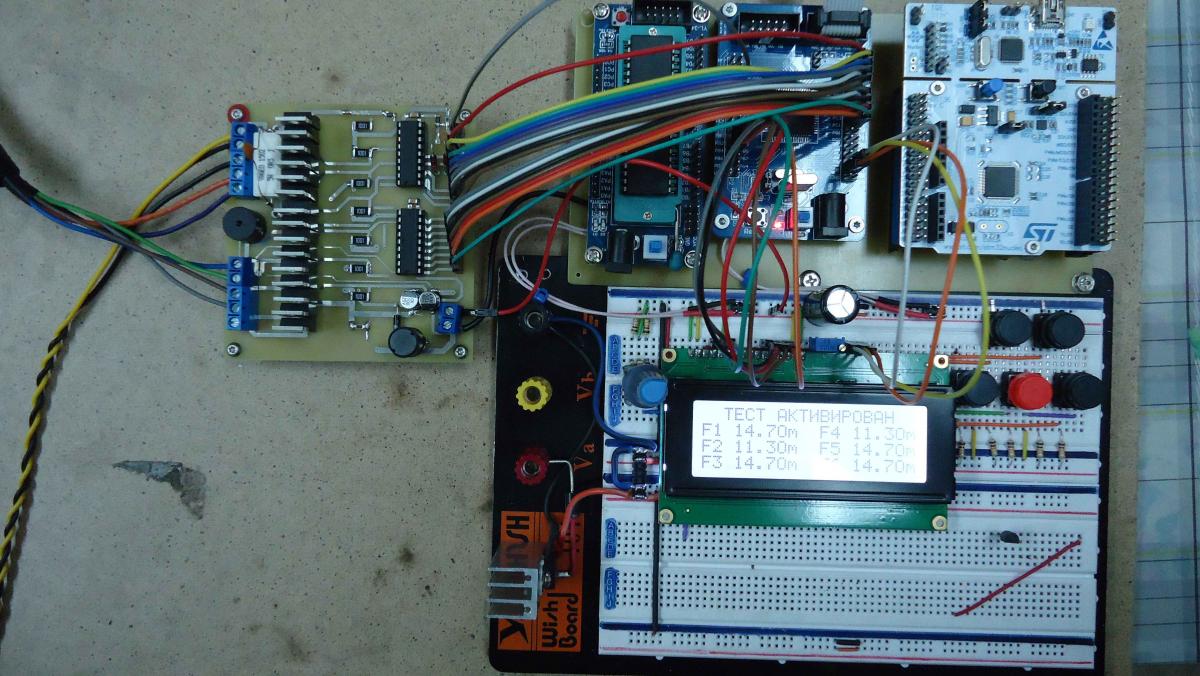

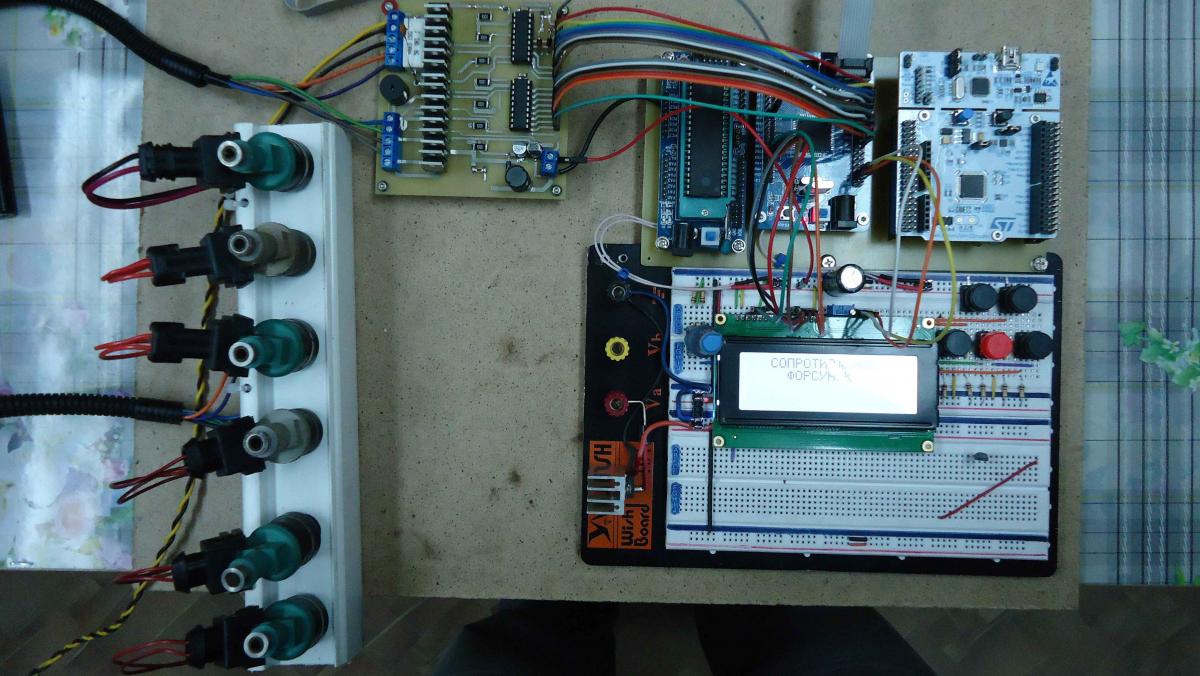

Пока в разработке, по завершению наверное буду сам клепать.

Функционал будет следующий:

Подключение до 6 форсунок.

1) Проверка форсунок на короткое замыкание, обрыв, а так-же внутреннее сопротивление, с последующем выводом показаний на дисплей.

2) Можно выбрать форсунки которые будут подключены к стенду.

3) Тесты проливки форсунок ( Баланс )

4) Режим " Чистка форсунок ". В этом режиме можно плавно менять  длительность и  частоту импульсов с помощью кнопок.

5) Чистка в режиме " Кавитация ". В этом режиме можно плавно менять частоту  длительность импульсов с помощью кнопок. Скважность  отображается на дисплее в % отношении между периодом и длительностью импульсов. Начальная установка частоты 200 Гц, длительность импульса удержания 2.5 мс, скважность 50%.

6) Чистка изменяемой частотой - типа " перегазовка "

7) Режим " Размагничивание " -  управление форсункой напряжением разной полярности с плавно уменьшающейся амплитудой.

8) Продувка рампы от остатков моющей жидкости.



В планах прикрутить автоматический поиск резонаса ( пока сомневаюсь что получится ).

[SOLID]



DSC01564.JPG DSC01567.JPG DSC01568.JPG

Пока в разработке, по завершению наверное буду сам клепать.

Функционал будет следующий:

Подключение до 6 форсунок.

1) Проверка форсунок на короткое замыкание, обрыв, а так-же внутреннее сопротивление, с последующем выводом показаний на дисплей.

2) Можно выбрать форсунки которые будут подключены к стенду.

3) Тесты проливки форсунок ( Баланс )

4) Режим " Чистка форсунок ". В этом режиме можно плавно менять  длительность и  частоту импульсов с помощью кнопок.

5) Чистка в режиме " Кавитация ". В этом режиме можно плавно менять частоту  длительность импульсов с помощью кнопок. Скважность  отображается на дисплее в % отношении между периодом и длительностью импульсов. Начальная установка частоты 200 Гц, длительность импульса удержания 2.5 мс, скважность 50%.

6) Чистка изменяемой частотой - типа " перегазовка "

7) Режим " Размагничивание " -  управление форсункой напряжением разной полярности с плавно уменьшающейся амплитудой.

8) Продувка рампы от остатков моющей жидкости.



В планах прикрутить автоматический поиск резонаса ( пока сомневаюсь что получится ).



Неплохая штука и функционал.

[ziper]

Не реклама http://mobileelectronics.com.ua/wordpress/car-service-electronics-devices/pribor-dlia-chistki-forsunok-pulsar/

[Andre_S]

http://motor-tester.ru/impuljs-1_2_v_1.html

Может кто покупал,как аппарат?

 может проще добавить и купить конструктор джин м за 130уе ?



Джин купить могу но не отобьется он у меня. Стенд eangald обходится в сумму когда земноводное практически молчит.

Для его самостоятельного изготовления другими людьми он сделал все. За что ему огромное Спасибо.

Есть нормальное описание , есть место где можно заказать плату, описано как прошить мегу ( хотя я их побаиваюсь - завалил парочку в свое время ).

Главное знать с какой стороны брать паяльник.

Если придет дисплей с кирилицей и не надо будет покупать в нашем радио-магазине для богатых то по затратам выйдет все чуть дороже 2-х т.р.

[SOLID]

 может проще добавить и купить конструктор джин м за 130уе ?



Джин купить могу но не отобьется он у меня. Стенд eangald обходится в сумму когда земноводное практически молчит.

Для его самостоятельного изготовления другими людьми он сделал все. За что ему огромное Спасибо.

Есть нормальное описание , есть место где можно заказать плату, описано как прошить мегу ( хотя я их побаиваюсь - завалил парочку в свое время ).

Главное знать с какой стороны брать паяльник.

Если придет дисплей с кирилицей и не надо будет покупать в нашем радио-магазине для богатых то по затратам выйдет все чуть дороже 2-х т.р.

Я живу в таком городе,где радиолавки есть.но там нет ничего,что нужно мне,это все не востребовано.я и за 7-8 кусков могу взять прибор.остальное все сам соберу и докуплю.главное управление.стенд самый дешовый ланч стоит 45кусков.я расчитываю.в районе 10-12кусков мне сядет,это нормально.

[лёха12]

Я живу в таком городе,где радиолавки есть.но там нет ничего,что нужно мне,это все не востребовано.я и за 7-8 кусков могу взять прибор.остальное все сам соберу и докуплю.главное управление.стенд самый дешовый ланч стоит 45кусков.я расчитываю.в районе 10-12кусков мне сядет,это нормально.

ЗАЧЕМ ЛАВКИ, если сейчас есть инет все быстро и не дорого!

[SOLID]

ЗАЧЕМ ЛАВКИ, если сейчас есть инет все быстро и не дорого!

Да и времени нет.и не люблю паять особо.потом пляски с бубном.

[Stalik]

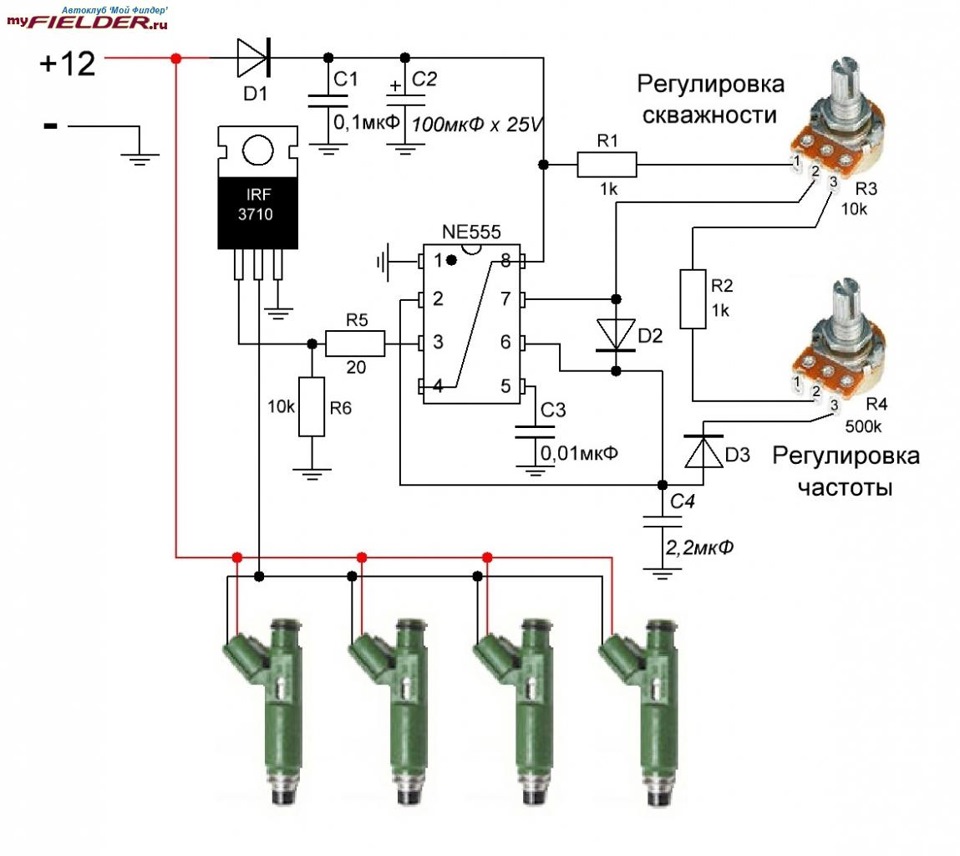

Привет, дорогие друзья подскажите пожалуйста по этой схеме, точные номиналы деталей, спасибо.

[лёха12]

Так там итак все написано что еще надо.

[Stalik]

Так там итак все написано что еще надо.

Я в радиодеталях не силён, сопротивления сколько ватт? и диод какой? и кандёры с1, с3,с4 сколько вольт?

Изменено 4 мая, 2016 пользователем Stalik

[лёха12]

если не силен берешь схему и в радиомаг там все дадут.

кондеры керамика, диод любой

http://www.chipdip.ru/product/1n4007/

http://www.chipdip.ru/product0/9259/

Дальше думаю сообразиш

[Klassikovod]

Я в радиодеталях не силён, сопротивления сколько ватт? и диод какой? и кандёры с1, с3,с4 сколько вольт?

Я тут реально задумался...а как тогда собирать будешь ? А если что не так пойдет , что тогда , куда рыть ?

Может собрать желающих и вам соберу несколько комплектов ?

Бывает что мне делать неыиг и могу замутить что нить.

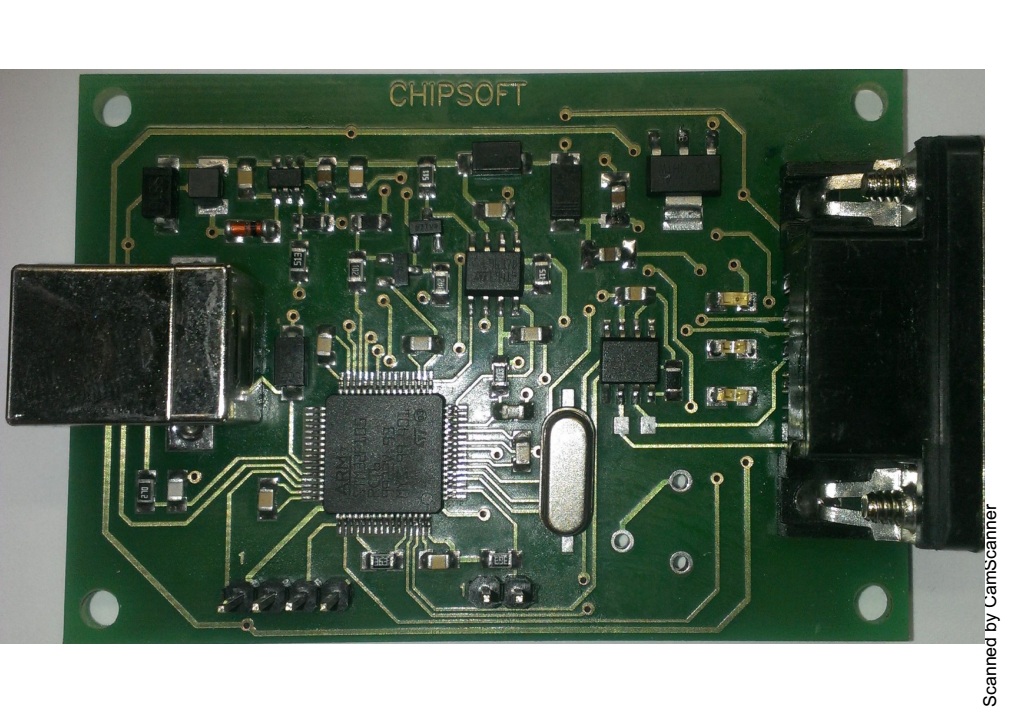

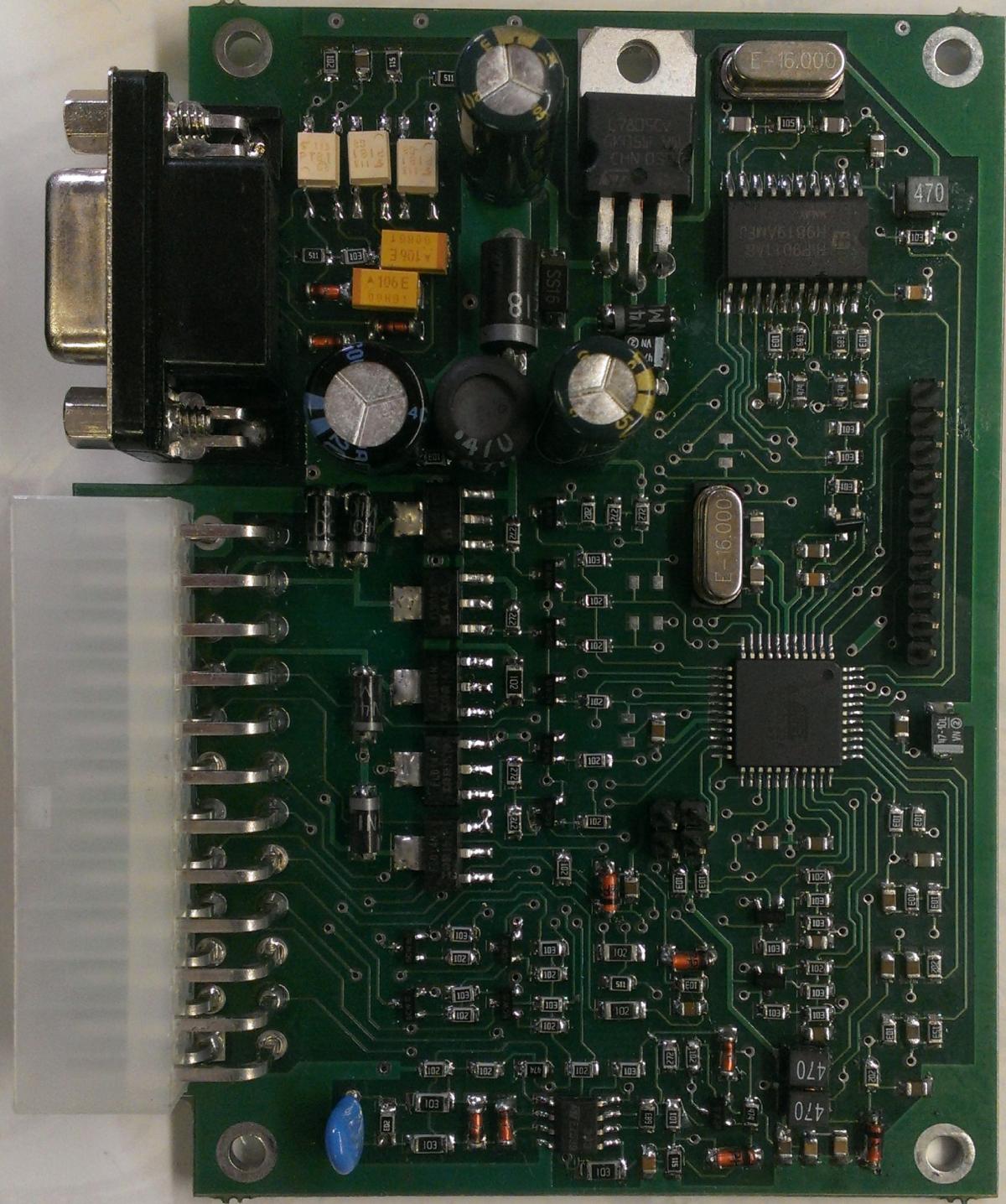

То что я собирал, т.е. как получается у меня собрать

Изменено 4 мая, 2016 пользователем Klassikovod

[eangald]

Я тут реально задумался...а как тогда собирать будешь ? А если что не так пойдет , что тогда , куда рыть ?

Может собрать желающих и вам соберу несколько комплектов ?

Бывает что мне делать неыиг и могу замутить что нить.

То что я собирал, т.е. как получается у меня собрать

На первом фото что за агрегат?
