gaz pic16f1937

[arteorlo]

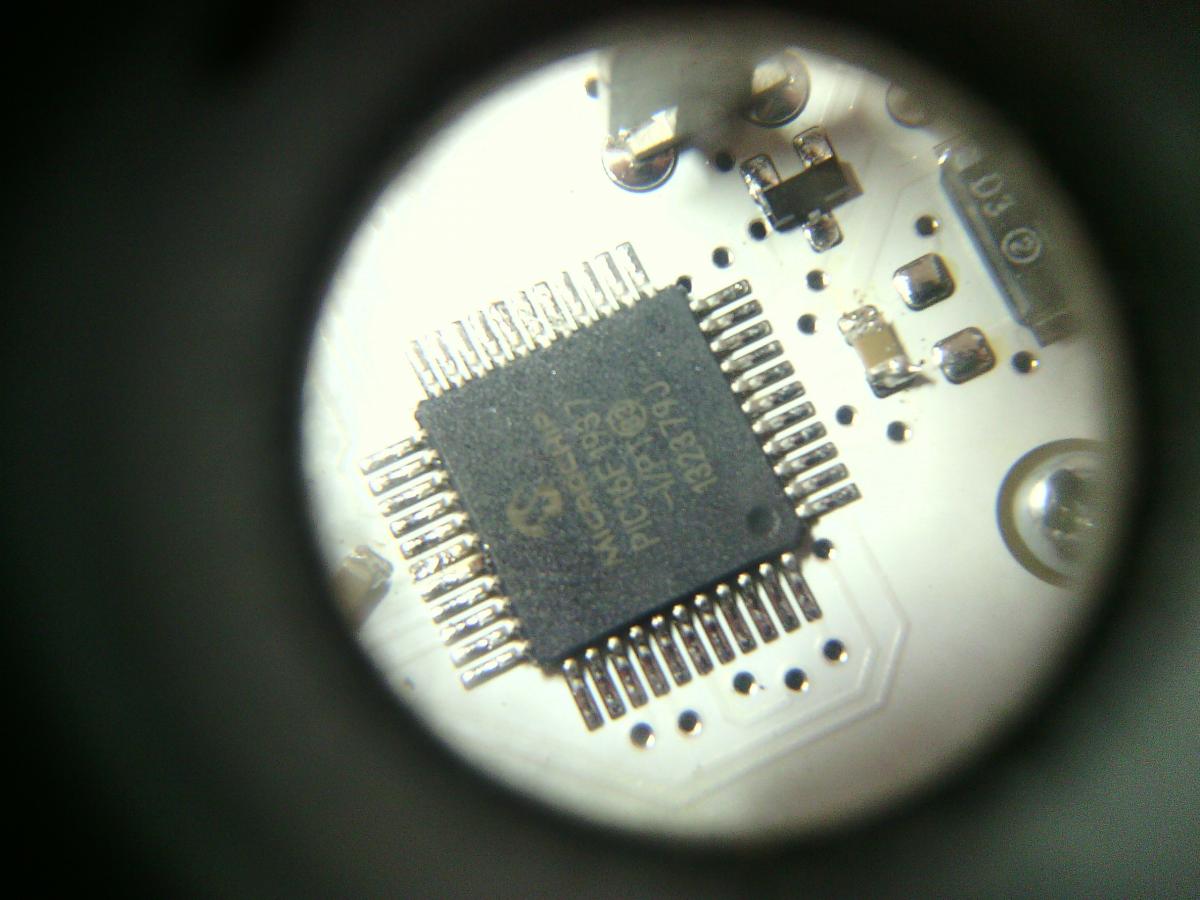

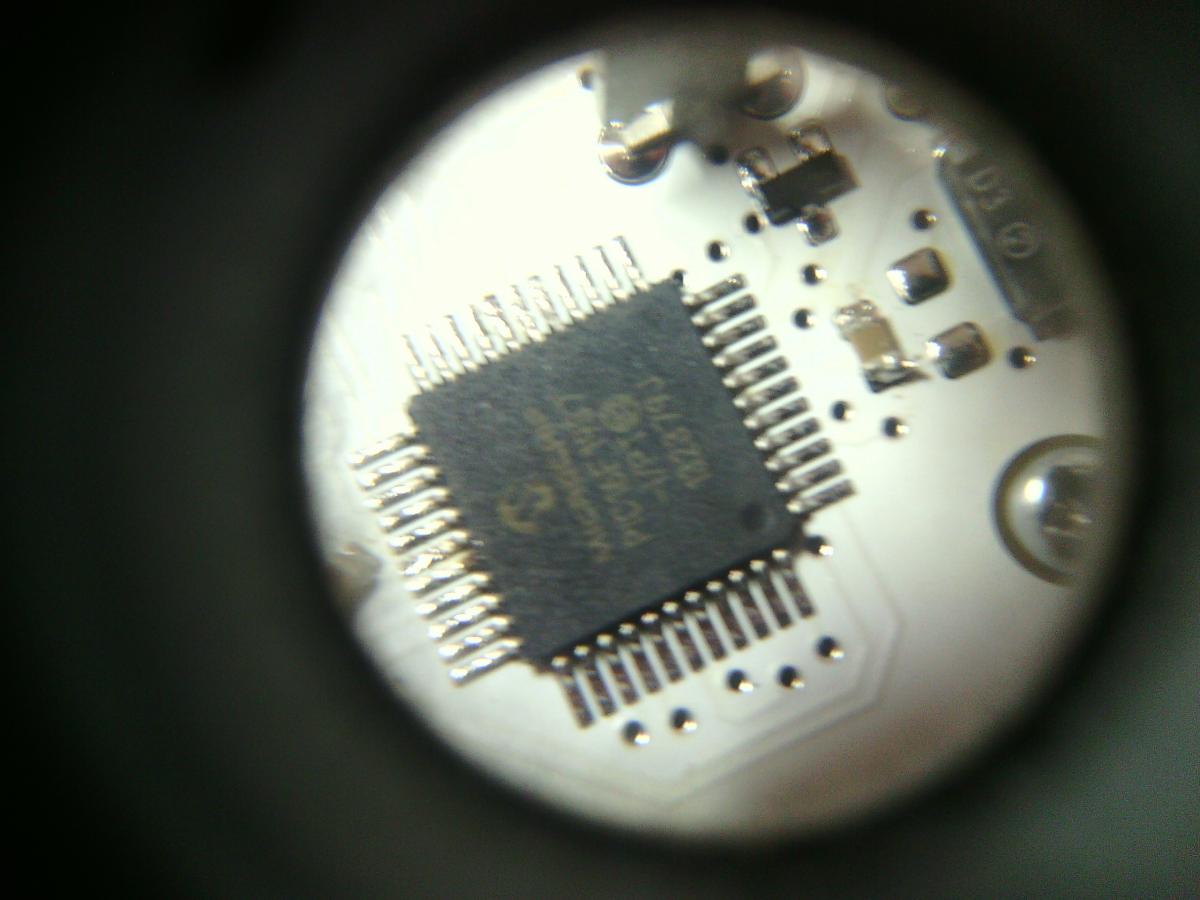

здравствуйте. кто сталкивался с газончиком на pic16f1937? пытался подключитьсяпо даташиту к процу не смог правда найти aux но по моему он там и не нужен. прочитать пытался пик кит2. кто пробовал делать эту машинку? у меня подключение не верное или мой пиккит2 этот проц не поддерживает? Изменено 29 августа, 2014 пользователем arteorlo

[arteorlo]

похоже версия 2.50 этот проц не поддерживает



[andrey_ab]

а что ПО-5 уже не рулит?

[arteorlo]

а что. там он заявлен?



газ не волга. газ это газон грузовик



[desufa]

в перечне поддерживаемых устройств PICkit 2 есть PIC16F1937.другое дело,что он закрытым может оказаться.

[arteorlo]

в перечне поддерживаемых устройств PICkit 2 есть PIC16F1937.другое дело,что он закрытым может оказаться.

да. в версии 2.61 есть а у меня2.50 перечня найти не смог. а если он закрытый то пикит должен был считать нули а он вообще не видит подключения. от сюда и вопрос почему не могу подключиться к процу



[Didavol]

Пытался подобный прочитать, прочитал только конфиг, скорее всего он закрыт

Изменено 30 августа, 2014 пользователем Didavol

[Lubotin]

Я когда вижу такие темы, всегда охрениваю - мерседесы и бмв свежие делаем, а с ГАЗонами и КАМАЗами курим

[arteorlo]

Я когда вижу такие темы, всегда охрениваю - мерседесы и бмв свежие делаем, а с ГАЗонами и КАМАЗами курим

вот и я фигею. с пиками работать сложнее чем с мотороллой. выход один в один как на фордах с мотороллой а не читается

[denisscale]

Я когда вижу такие темы, всегда охрениваю - мерседесы и бмв свежие делаем, а с ГАЗонами и КАМАЗами курим

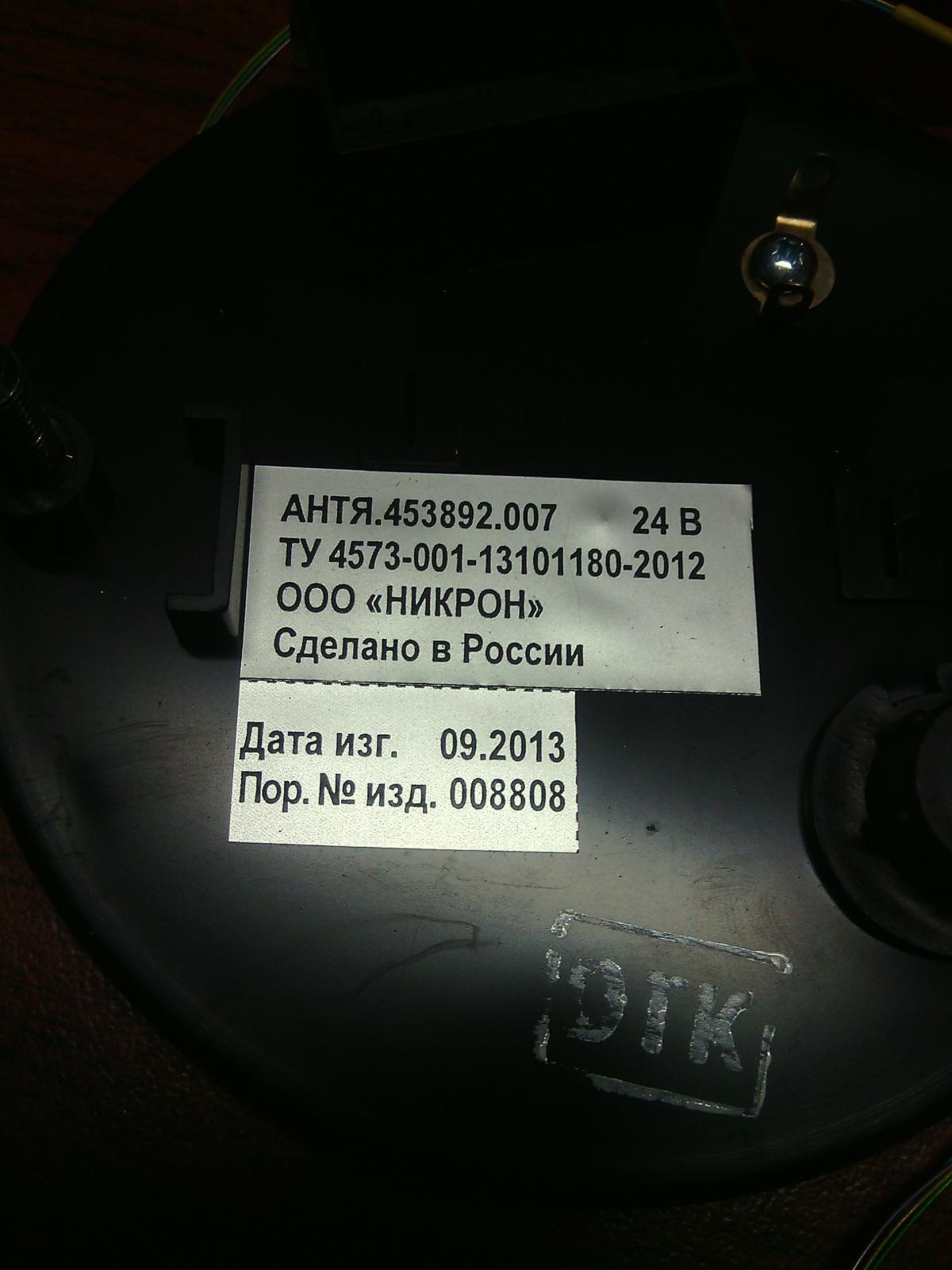

Все потому, что "Сделано в России". Это только наши знают и понимают поговорку "На каждую хитрую жопу, найдется йух в резьбой" Вот этот йух и подсовывают везде где можно.

Пытался подобный прочитать, прочитал только конфиг, скорее всего он закрыт

Рано еще говорить о закрытости, подобный не есть оный, сперва нужно правильно подключить, прочитать конфиг, а уж потом рассуждать.



да. в версии 2.61 есть а у меня2.50 перечня найти не смог. а если он закрытый то пикит должен был считать нули а он вообще не видит подключения. от сюда и вопрос почему не могу подключиться к процу

А простейший ICSP уже не то, в инете полно схем? Скачивай програмку winpic800 3.64, там есть этот чип, может и шнурок с именем ПИККит2 с ней с конектится. И кстати, в даташите есть распин на два вида чипа, это QFN и ТQFP у тебя с ножками - TQFP. Вот твой распин:

VDD/+5V - 7,8,28

VSS/GND - 6,29

VPP/MCLR - 18

DATA - 17

CLOCK - 16

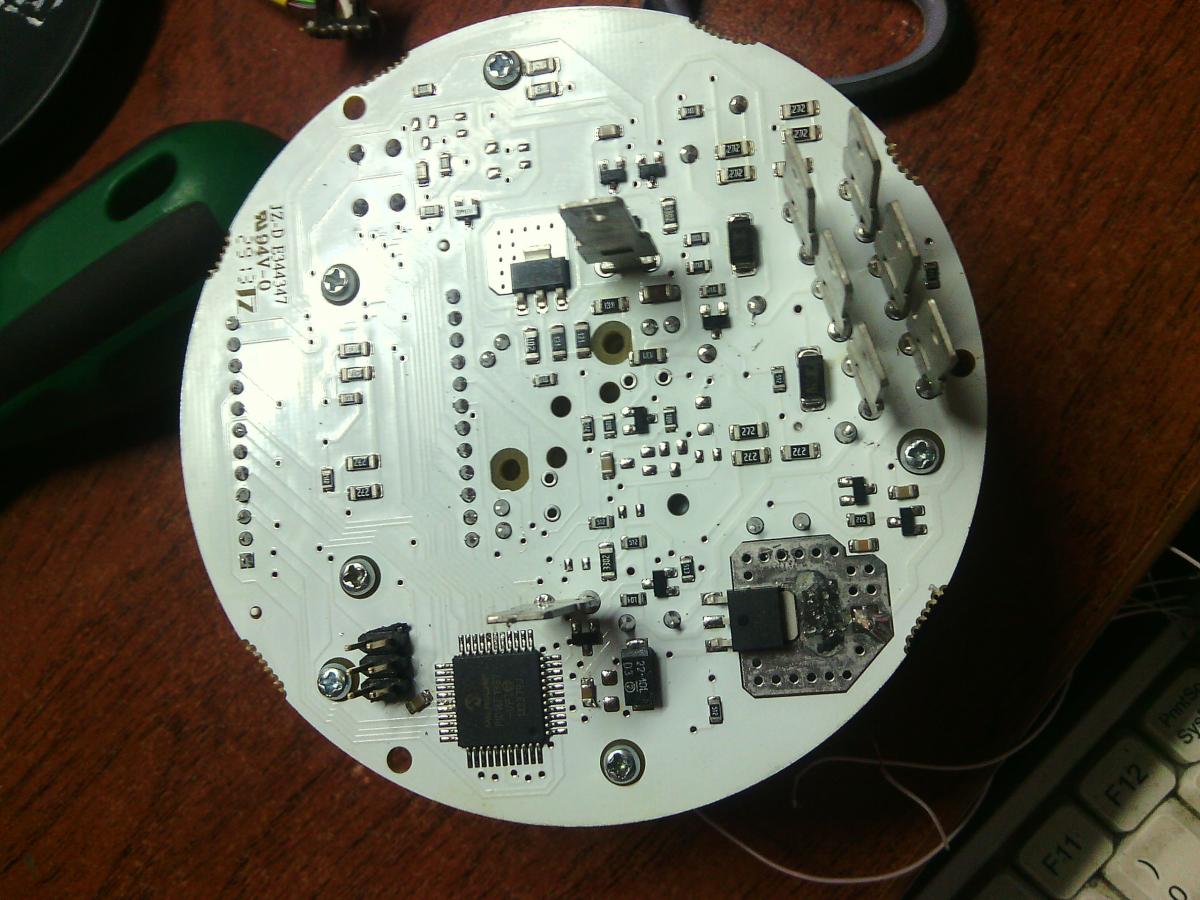

И рядом с MCU есть 6 штырьков для прошивки, вызванивай и вперед, зачем изобретать велосипед, и под микроскопом паяться напрямую к ножкам PIC... Ибо вовсе не практично. Хотя, я не настаиваю, это дело каждого...

Изменено 30 августа, 2014 пользователем denisscale

[SMS Avito]

Не мог прочитать этот пик, пока не подал питание на щиток. Без внешнего питания на связь не выходит.



24 вольта на эти контакты.

[arteorlo]

И рядом с MCU есть 6 штырьков для прошивки, вызванивай и вперед, зачем изобретать велосипед, и под микроскопом паяться напрямую к ножкам PIC... Ибо вовсе не практично. Хотя, я не настаиваю, это дело каждого...

именно так я и делал.вызванивал на какой пин идёт штырёк и припаивал соответствующий проводок.но и прямо к ножкам припаивался. всё равно не помогло.по ходу действительно либо внешнее питание либо попробовать вашу програмку. а возможно и то и то

[Andron_h]

Не мог прочитать этот пик, пока не подал питание на щиток. Без внешнего питания на связь не выходит.



24 вольта на эти контакты.

а как Вы прочитали чип то? он же allprotect. кроме конфигурации ничего не отдаст.

[SMS Avito]

а как Вы прочитали чип то? он же allprotect. кроме конфигурации ничего не отдаст.

Совершенно верно. Без подачи питания конфигурацию не мог прочитать, с питанием пошло.

[desufa]

как вариант, это мощность юсб порта.ну не может он обеспечить нужного тока для устройства. мощными портами IBM славится.

[denisscale]

как вариант, это мощность юсб порта.ну не может он обеспечить нужного тока для устройства. мощными портами IBM славится.

А в руководстве к ПИККиту так и сказано:

CAUTION

The USB port current limit is set to 100 mA. If the target plus PICkit 2 Microcontroller

Programmer exceeds this current limit, the USB port will turn off. The target may be

powered externally if more power is required.



Перевод примерно таков:

ВНИМАНИЕ

Ограничение тока USB порта установлен на 100 мА. Если цепи плюс PICkit 2 превышают этот предел тока, порт USB выключится. Допустимо использование внешнего источника питания, если требуется больше энергии.

[denisscale]

Скорее всего, имелось ввиду ограничение потребляемого тока USB самим программатором, дабы не повредить порт USB компьютера, т.к. напряжение питания по шине USB равно 5 В при силе тока до 500 мА

[Виталик 522]

Кто нибудь победил эту панель?

[alfo]

наверное нет,у меня тоже такая лежит не могу ничего найти
