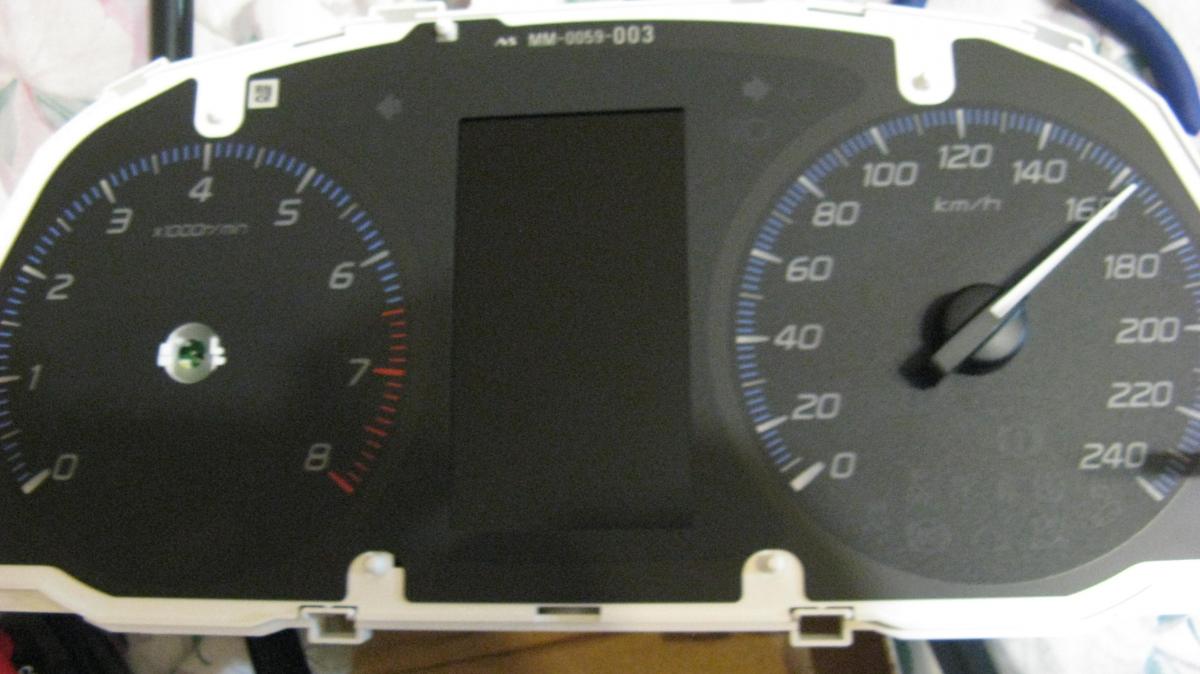

Mitsubishi Outlander 2013

[Чеснок]

Кто-нибудь пробовал сделать внутрисхемно?

После "плохих" стрелок и разборки сдул в пылу атаки, и только потом разглядел пятаки.

[stepa11111]

Кто-нибудь пробовал сделать внутрисхемно?

После "плохих" стрелок и разборки сдул в пылу атаки, и только потом разглядел пятаки.

делал внутрисхемно по пятакам 1,2,3,4,5,8 ноги.

[zubr]

делал внутрисхемно по пятакам 1,2,3,4,5,8 ноги.

вы не путаете со вторым поколением Outlander, т.к. у меня была панель с последнего кузова и там вообще никаких пятаков даже под стрелами (от памяти тупо на проц дороги шли) - значит существует два вида панелей. Может под процем и есть переходные отверстия, но времени вызванивать не было.

P.S. стрелочки там что надо.

[stepa11111]

вы не путаете со вторым поколением Outlander, т.к. у меня была панель с последнего кузова и там вообще никаких пятаков даже под стрелами (от памяти тупо на проц дороги шли) - значит существует два вида панелей. Может под процем и есть переходные отверстия, но времени вызванивать не было.

P.S. стрелочки там что надо.

Именно такая панель как у Т.С. 12г. 93с76 по энигме два типа панелей.

Изменено 10 октября, 2014 пользователем stepa11111

[maloy6170]

делал такую на днях, ноги сразу идут на проц, никаких пятаков и переходных отверстий не было

[Чеснок]

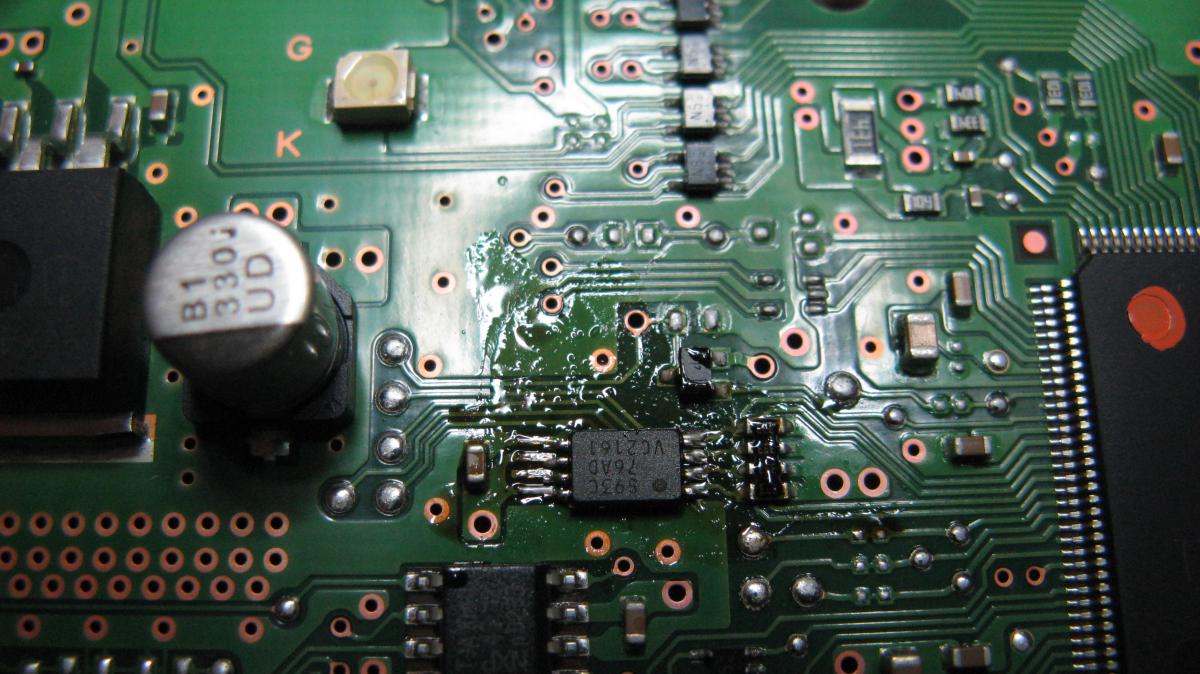

Ну дак это другой тип. Их действительно два. Делал оба типа. В этой пятаки есть (см фото).

[maxx343]

Моторы как на мазде?

Копачки со стрел нормально снимаются?

[Чеснок]

Да.Да.

[electron_1984]

Ты хоть флюс смой, а то будет потом глючить.

[Чеснок]

Это фото до пайки на место ))))

[shirokov]

Ну дак это другой тип. Их действительно два. Делал оба типа. В этой пятаки есть (см фото).



Вот в такой версии щитка, как на фото, пятаки на обратную сторону платы не выходят. Те, что на фото левее от микросхемы EEPROM, они есть лишь на стороне монтажа.

И никаких связей с дорожками на внешней стороне нет. Понятно, что к ним можно подключиться для программирования, чтобы не выпаивать. Но если есть качественные адаптеры с нулевым усилием прижима, то не вижу проблем и с выпайкой, всё делается надёжно и просто.

Если у кого-то есть фото другого варианта щитка этих годов, где пятаки выходят на внешнюю сторону платы - выложите фото, пожалуйста. Интересно было бы взглянуть.

Крайне сомневаюсь, что такое существует в природе. :)

Изменено 11 октября, 2014 пользователем shirokov

[Чеснок]

Я и не говорил что пятаки выходят наружу. Я лишь спросил о внутрисхемке по этим пятакам.

[avadv32]

1,2,3,4,5,8 прекрасно видно даже на таком фото и дорожки от них =)

[zubr]

вечно YNS усложняет нам задачу, не мог дырки просверлить как форд (bdm), наверное нечем сверлить . Ничего, делать будет нечего попадется панель с пятаками посмотрю ее на просвет, если дороги не будут мешать сделаю трафарет и буду сверлить сверлить и еще раз сверлить... шутка, но есть доля правды, хотя стрелки быстрее дернуть. А что, вон тойоты с дырками идут - клиенту в морду, смотри сука не целка твоя телка !

[Xor]

Делаю такие щитки внутрисхемно 3,25v , по пятакам, стрелы снимаю съемником, колпачки крючками.

[Чеснок]

Делаю такие щитки внутрисхемно 3,25v , по пятакам, стрелы снимаю съемником, колпачки крючками.

Вот это нужный ответ )

[cache]

Стрелки руками пора уже научиться снимать, и ставить.

Изменено 12 октября, 2014 пользователем cache

[sas-78]

Чеснок, фото со стороны задней крышки не сделал?

[Geryy]

Такой щит?



Изменено 12 октября, 2014 пользователем Geryy

[Xor]

Стрелки руками пора уже научиться снимать, и ставить.

я умею и руками, но съемником мне больше нравится.
