dyrokol Опубликовано 8 февраля, 2015 Поделиться Опубликовано 8 февраля, 2015 (приклеена на совесть)... толуол тебя спасёт, в сПб есть контора которая на розлив продаёт, если что могу подогнать, но тогда самовывоз из ЛО, все вопросы в личку Ссылка на комментарий Поделиться на другие сайты Поделиться

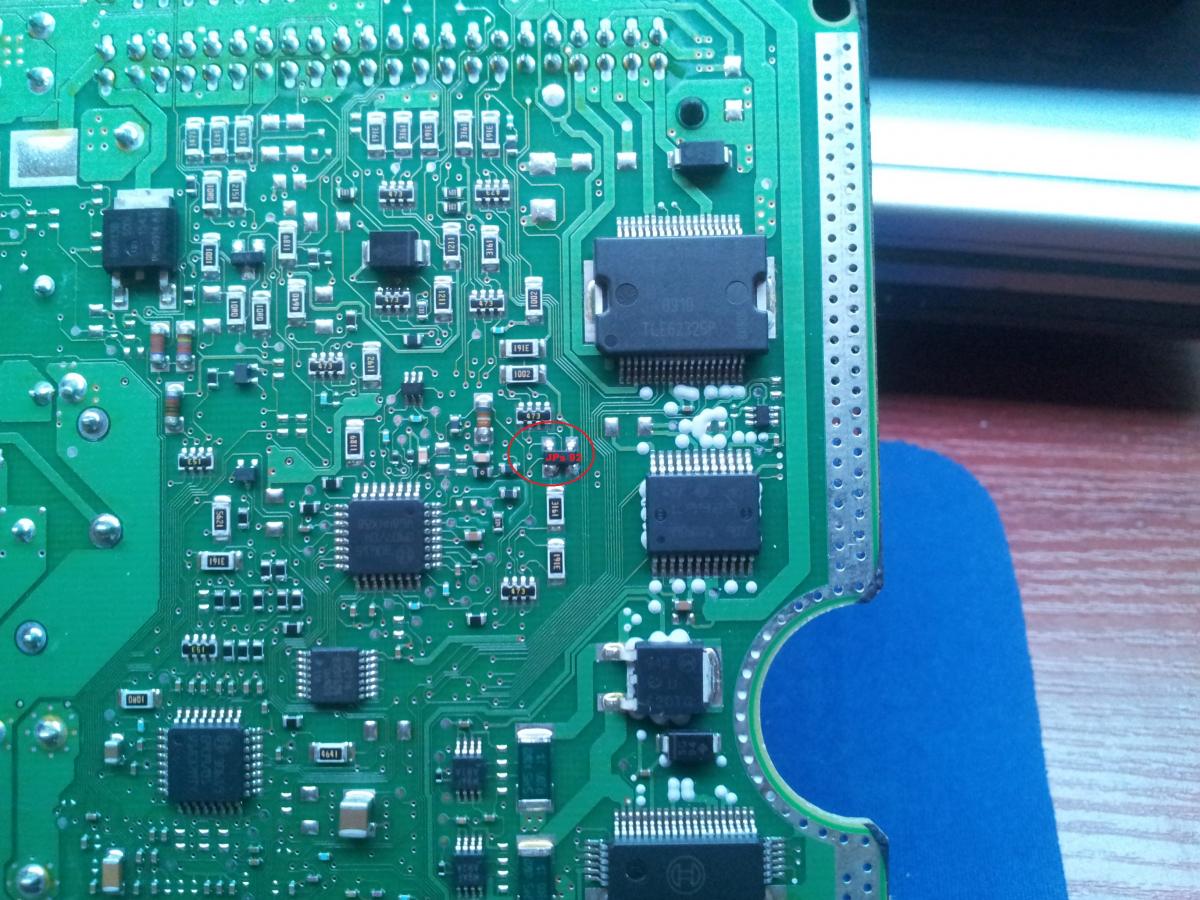

MotoRV Опубликовано 10 марта, 2015 Автор Поделиться Опубликовано 10 марта, 2015 Вообщем вскрыл блок, поиски КЗ при 0.5 А не увенчались успехом, решил добавить и, как в анекдоте, что-то щёлкнуло и звук пропал, блок включился, но вырос ток потребления (на ~ 0,1А) и греется (не сильно) микросхема 30680 (может кто подскажет что это за микруха?) и появился ещё один глюк при выключении зажигания (пин 87) блок не выключается, вернее ток потребления не уменьшается (но на диагностику уже не выходит). На фото выделен элемент, что это? Ссылка на комментарий Поделиться на другие сайты Поделиться
dyrokol Опубликовано 10 марта, 2015 Поделиться Опубликовано 10 марта, 2015 на этом элементе, который ты обозначил, должны быть надписи, или иероглифы, через лупу посмотри и в студию, а на микросхеме, которая греется, логотип завода изготовителя стоит? просто не могу на фото разглядеть, там вижу вроде как и TLE стоят или хрен его знает Ссылка на комментарий Поделиться на другие сайты Поделиться
MotoRV Опубликовано 15 марта, 2015 Автор Поделиться Опубликовано 15 марта, 2015 30680 это бош, а та которую выделил я подписал, но на фото как-то плохо видно JPs 92 Ссылка на комментарий Поделиться на другие сайты Поделиться
dyrokol Опубликовано 15 марта, 2015 Поделиться Опубликовано 15 марта, 2015 JPs 92 baw101 это два диода http://www.nxp.com/documents/data_sheet/BAW101.pdf с бошем смотри номер внимательно Ссылка на комментарий Поделиться на другие сайты Поделиться
MotoRV Опубликовано 15 марта, 2015 Автор Поделиться Опубликовано 15 марта, 2015 baw101 это два диода http://www.nxp.com/d...heet/BAW101.pdf с бошем смотри номер внимательно Спасибо, посмотрел внимательно значок боша и номер 30680. А по поводу включения питания можешь подсказать, думал там какой-то ключевой транзюк стоит, но не нашел такого, может плохо искал, или там как-то по другому организовано включение питания Ссылка на комментарий Поделиться на другие сайты Поделиться
dyrokol Опубликовано 16 марта, 2015 Поделиться Опубликовано 16 марта, 2015 если едс бош то скорее всего стоит импульсный преобразователь напряжения, там на плате должен стоять импульсный трансформатор и ключи которые его качают, собственно схема классическая, самое опасное то что если эти ключи оба пробются то этот трансформатор при подаче напряжения сработает как предохранитель, будет бабах, Ссылка на комментарий Поделиться на другие сайты Поделиться
MotoRV Опубликовано 16 марта, 2015 Автор Поделиться Опубликовано 16 марта, 2015 Посмотрел фото другого блока EDC17 там вместо 30680 стоит на этом месте 30682 информация по такой микрухе есть? Ссылка на комментарий Поделиться на другие сайты Поделиться
dyrokol Опубликовано 16 марта, 2015 Поделиться Опубликовано 16 марта, 2015 та которая 30682 есть http://ru.aliexpress.com/item/Free-shipping-30682-Bosch-power-driver-IC-chip-module-auto-body-computer-board-IC/32226831348.html та которая 30680 найти не могу, этот бош который греется на фото есть? Ссылка на комментарий Поделиться на другие сайты Поделиться
dyrokol Опубликовано 16 марта, 2015 Поделиться Опубликовано 16 марта, 2015 вопрос такой на микросхеме босцш 30682 на 8 ноге напряжение питания +5 вольт есть?, 1 нога на массе? Ссылка на комментарий Поделиться на другие сайты Поделиться
MotoRV Опубликовано 18 марта, 2015 Автор Поделиться Опубликовано 18 марта, 2015 вопрос такой на микросхеме босцш 30682 на 8 ноге напряжение питания +5 вольт есть?, 1 нога на массе? да, именно так Ссылка на комментарий Поделиться на другие сайты Поделиться
dyrokol Опубликовано 19 марта, 2015 Поделиться Опубликовано 19 марта, 2015 да, именно так http://www.infineon.com/dgdl/Infineon-TLE6232GP-DS-v02_03-en.pdf?fileId=db3a30431b3e89eb011bb639c9d00671&ack=t сравни может подойдёт? Ссылка на комментарий Поделиться на другие сайты Поделиться
=Aleksandr= Опубликовано 19 марта, 2015 Поделиться Опубликовано 19 марта, 2015 (изменено) А перед тем,как блок оказался на столе все было нормально?Ток потребления на столе при включенном зажигании без потребителей макс 0,25.,у меня на какомто блоке,TLE тоже грелась,перепутал полярность. Изменено 19 марта, 2015 пользователем =Aleksandr= Ссылка на комментарий Поделиться на другие сайты Поделиться
MotoRV Опубликовано 22 марта, 2015 Автор Поделиться Опубликовано 22 марта, 2015 http://www.infineon....9c9d00671&ack=t сравни может подойдёт? А перед тем,как блок оказался на столе все было нормально?Ток потребления на столе при включенном зажигании без потребителей макс 0,25.,у меня на какомто блоке,TLE тоже грелась,перепутал полярность. TLE у меня на схеме есть, но с ней всё в порядке, а греется BOSCH 30680 эта микруха как мне кажется драйвер питания, но пока ни чего похожего не нашёл... Ссылка на комментарий Поделиться на другие сайты Поделиться
dyrokol Опубликовано 22 марта, 2015 Поделиться Опубликовано 22 марта, 2015 ты уверен, что это драйвер питания?, нашёл только здесь http://ru.aliexpress.com/wholesale?catId=0&initiative_id=SB_20150322092820&SearchText=30680, что то в сПб нету их, вариант ещё на Трамвайный переулок 12, пробуй там спросить Ссылка на комментарий Поделиться на другие сайты Поделиться
MotoRV Опубликовано 6 сентября, 2015 Автор Поделиться Опубликовано 6 сентября, 2015 Дошли наконец то до него руки перепаял, но тоже самое, греется, значит дело не в ней... из-за чего может греться? Ссылка на комментарий Поделиться на другие сайты Поделиться
mykhailo Опубликовано 6 сентября, 2015 Поделиться Опубликовано 6 сентября, 2015 Здравствуйте,MotoRV .Cмотрите вначале обвязку драйвера,прозванивая последовательно развязки из неполярных кондюков на большем пределе измерения сопротивления.По моему даташит не так уж просто будет вытянуть Ссылка на комментарий Поделиться на другие сайты Поделиться
dimon1984 Опубликовано 7 сентября, 2015 Поделиться Опубликовано 7 сентября, 2015 Дошли наконец то до него руки перепаял, но тоже самое, греется, значит дело не в ней... из-за чего может греться?у вас он грелся до вскрытия блока или после? Ссылка на комментарий Поделиться на другие сайты Поделиться
MotoRV Опубликовано 7 сентября, 2015 Автор Поделиться Опубликовано 7 сентября, 2015 До вскрытия, перепутал провода при подключении Ссылка на комментарий Поделиться на другие сайты Поделиться
dyrokol Опубликовано 8 сентября, 2015 Поделиться Опубликовано 8 сентября, 2015 а какие провода перепутал? питание? или? Ссылка на комментарий Поделиться на другие сайты Поделиться
