Ремонт ЭБУ М74 CAN

[arsen1389]

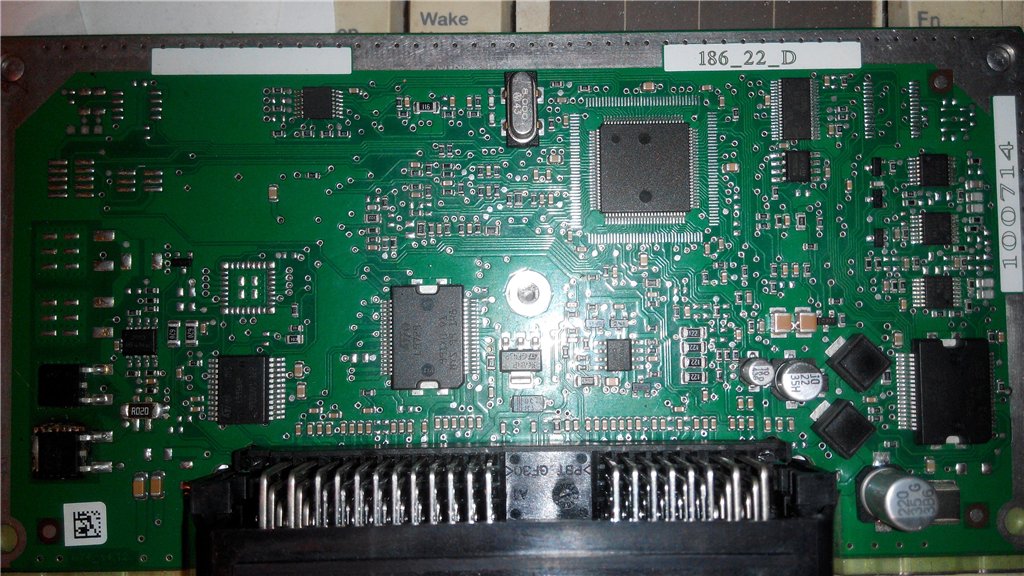

Здравствуйте, дорогие форумчане. Такая же проблема с ЭБУ М74 только версия 4.12. Мотор Лоадер не видит ЭБУ и не выходит на связь, помогите определить в чем может быть причина? и в сторону какой микросхемы копать?

Так же если кто может подскажите где на блоке микросхемы отвечающие за питание процессора и как их проверить? ЭБУ М74CAN v4.12

[Akim]

Здравствуйте, дорогие форумчане. Такая же проблема с ЭБУ М74 только версия 4.12. Мотор Лоадер не видит ЭБУ и не выходит на связь, помогите определить в чем может быть причина? и в сторону какой микросхемы копать?

Так же если кто может подскажите где на блоке микросхемы отвечающие за питание процессора и как их проверить? ЭБУ М74CAN v4.12

Открою страшный секрет.Рядом со стабилизаторами напряжения 5 вольт(или 3.3 вольта),которые используются для питания микросхем и,в частности процессора ,ВСЕГДА  стоят электролитические конденсаторы.От ног этих конденсаторов вы по дорожкам легко определите нужную Вам микросхему.(или микросхемы,так как в некоторых ЭБУ по несколько стабилизаторов напряжения.) Специально не даю конкретику,чтобы подумали и чтобы  развивался мозг,иначе чую,что следующий вопрос будет :" А что такое электролитический конденсатор?(судя по вопросу :" А как проверить микросхемы ?").

[отъебитесьдинозавры]

Открою страшный секрет.Рядом со стабилизаторами напряжения 5 вольт(или 3.3 вольта),которые используются для питания микросхем и,в частности процессора ,ВСЕГДА  стоят электролитические конденсаторы.От ног этих конденсаторов вы по дорожкам легко определите нужную Вам микросхему.(или микросхемы,так как в некоторых ЭБУ по несколько стабилизаторов напряжения.) Специально не даю конкретику,чтобы подумали и чтобы  развивался мозг,иначе чую,что следующий вопрос будет :" А что такое электролитический конденсатор?(судя по вопросу :" А как проверить микросхемы ?").

А не подскажешь, где можно откопать нормальную документацию на М74 v4.12? Ну или хотя бы выводы infeon'a где можно получить сигнал rs232? Видел как допиливают K-Line в плату - но там версии другие, а в 4.12 даже места нету.

[dyrokol]

А по гуглить выводы инфениона не судьба?

[Akim]

А не подскажешь, где можно откопать нормальную документацию на М74 v4.12? Ну или хотя бы выводы infeon'a где можно получить сигнал rs232? Видел как допиливают K-Line в плату - но там версии другие, а в 4.12 даже места нету.

Документацию (нормальную),в частности,схему электрическую принципиальную Вы можете найти на заводе изготовителе,или прорисовать сами.Других путей нет.Все остальное ищем в интернете (оно в открытом доступе).

[erz95]

Сегодня приехала 2114 М74 , I414DC03

ХХ плавает страшно

И на бензине и на газе, от "почти заглохну" до "почти 1500" , при нажатии на газ - провалы, после 1700 об/мин более менее работает и набирает обороты.

Проверил все что можно, компрессию, подсос, давление топлива, метки ГРМ...

Всё ОК

Сканер выдавал УОЗ ....-6-18гр...Именно МИНУС !!!!

Расход воздуха от 17 до 38, время впрыска 6-17мс

Кат удален, показания ДК в норме

В конце концов прозвонились по друзьям, нашли еще одну четырку, махнули ЭБУ...

Он и оказался, гад, виноватым.

Плату проверил визуально - выглядит идеально, нет ни окислений ни прогаров

Вопрос..

Было ли у кого нечто подобное ?

Если да, то что в ЭБУ было этому виной ?



Как то понятно бывает куда лезть в контроллере  и что менять, когда нет искры (КЗ) , или не вкл какая то форсунка (TLE) или ЭБУ вообще не дышит ( чаще всего процессор или стаб по питанию)

Но....

ТАКОЕ ????



Я глухо подозреваю, что большинство входных сигналов идут напрямую на процессор ...

Но нет схемы и клиент пока уехал...

Купил другой ЭБУ

Но...обещал вернуться.

Рассказать про расход топлива (ЭБУ купил Грантовский от 186 мотора) и, если что, сделать тюнинг - репрог

Изменено 22 июня, 2017 пользователем erz95

[механик003]

подскажите пожалуйста блок 21116-1411020-22, что отвечает за ДТОЖ.(какая микросхема)

[Tumaster]

подскажите пожалуйста блок 21116-1411020-22, что отвечает за ДТОЖ.(какая микросхема)

Через резистор 2.1к на 25 ножку процессора Если замкнули на прямую в колодке то проц под замену

[механик003]

Через резистор 2.1к на 25 ножку процессора Если замкнули на прямую в колодке то проц под замену

Tumaster спасибо. Да, в разъеме ДТОЖ замкнули.отправил искать новый ЭБУ.
