М74 не связи по Kline

[Sv204]

Добрый день форумчане.Проблема с блоком М74(i414dc03),он не выходит на диагностику.На нем авто завоится и катается.Сканер его невидит,программаторы сотвецтвенно тоже.пробывал и на машине и на столе.

Мож кто сталкивался с такой поломкой,или подскажите какая микра отвечает за к-линию.

Буду рад любым советам!

[yalymka]

L9637D k-line

[Sv204]

Я там такого не нашел

[yalymka]

Ну значит у тебя м74can , раз нет k-line . Вроде не первый день на форуме ?

Изменено 7 февраля, 2015 пользователем yalymka

[ромашишкин]

М74. Разъем 1 (Большой)

J1 - отключаемое напряжение (К15)

B2 - разрешение программирования (12В)

A4 -разрешение программирования (12В)

Разъем 2 (Маленький)

G2;G3;G4 - масса

H1;H2 - неотключаемое напряжение (К30)

F2 - отключаемое напряжение (К15)

D2 - K-Line



М74К Разъем 1 (Большой)

B2 - отключаемое напряжение (К15)

J2 - неотключаемое напряжение (К30)

М3 - 12В после главного реле

L2;L3;H1 - масса

C1 - K-Line



M74can

Разъем 1 (Большой)

J1 - отключаемое напряжение (К15)

B2 - разрешение программирования (12В)

A4 -разрешение программирования (12В)

Е2 -CAN-L

Е3 -CAN-H

K1 -Перемычка 510 Ом на Е3

Разъем 2 (Маленький)

G2;G3;G4 - масса

H1;H2 - неотключаемое напряжение (К30)

F2 - отключаемое напряжение (К15)

D2 - K-Line

Изменено 7 февраля, 2015 пользователем ромашишкин

[yalymka]

Смысл смотреть по этой распиновке , если k-line физически нет , но есть микра по кан-шине !

[serg81]

Можно допаять L9637d и ей сопутствующее и будет классный ЭБУ с двумя "воротами".

[Андрей1117]

фото кинь платы ,там скорее всего не L9637 ,а её аналог стоит (возможно si9243a).

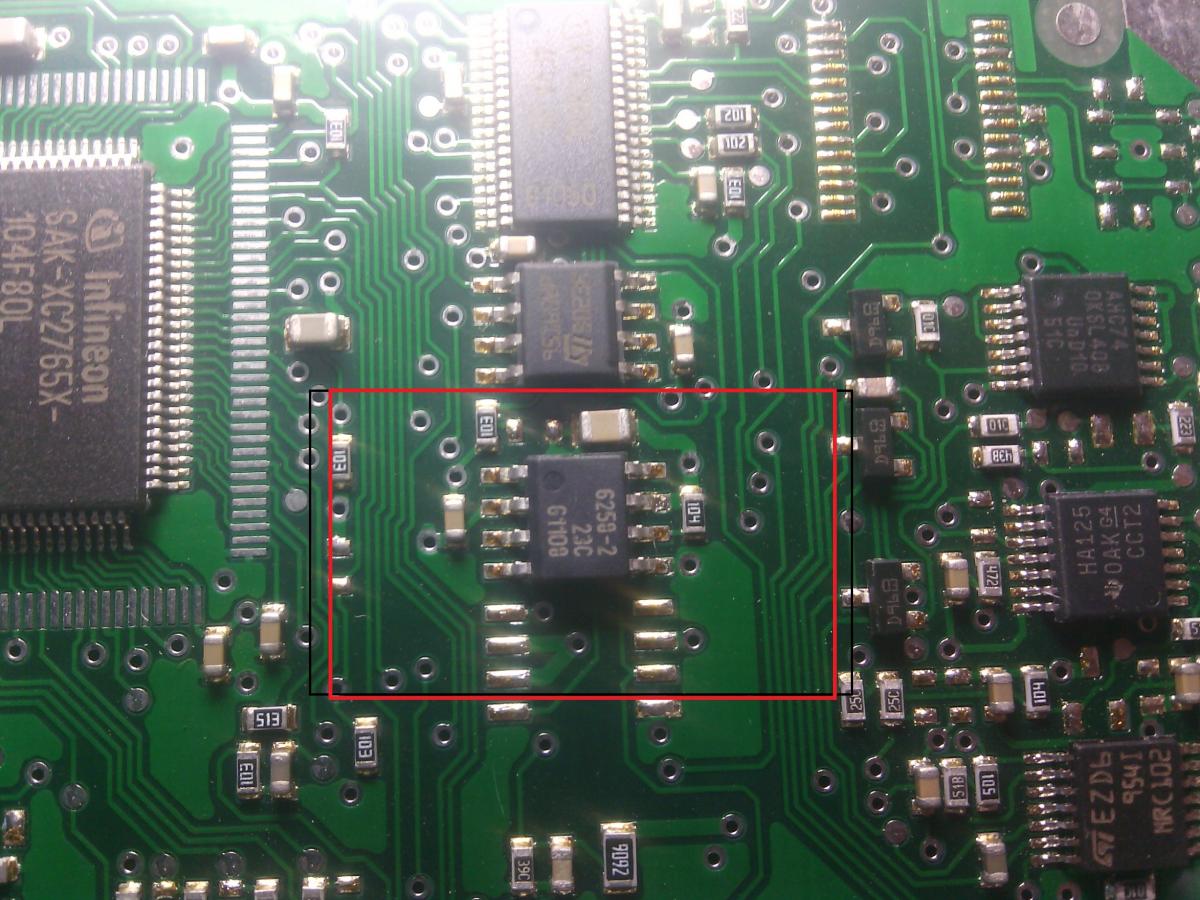

вот где она (красным выделил )

[serg81]

Делалось кем-то на чиптюнере. У меня нет такого ЭБУ - фотать нечего.

[Андрей1117]

жуть просто берёт ,от прочитанного !

Бля все себя спецами мнят ,куда деваться!

вы хоть прочитали в первом сообщении что за блок и с каким ПО. DС,блях-муха ,самое артифактное ПО ,оно появилось на заре этого долбанного Е-газа ,какой там нах CAN???!!!

Для тех кто на бронепойзде ,на моём фото выше ,свободное место под к-лайн микрой ,это место для CAN-микры (TJA1040 )

Схему смотрим,типа для М73 (которая никуя не М73 ,но все так верят в это ),вот там весь функционал разрисован ,что куда !

Изменено 7 февраля, 2015 пользователем Андрей1117

[serg81]

А лишние эмоции не хотите убрать?

[yalymka]

Андрей1117 ты походу меня имеешь ввиду как я понял . Честно говоря я даже не пробивал для какой реализации блока его прошивка . Для человека занимающегося ремонтом авто-это должно быть в одном ряду с проверкой предохранителей

Тема-баян

Изменено 7 февраля, 2015 пользователем yalymka

[Андрей1117]

Мужики ,да будьте вы хоть немного внимательны ,при прочтении сообщений .чего вы сразу ,начинаете писать хрень всякую .

Я просто смотрю по кол-ву сообщений и статусу в аватарках,ну детсткий сад просто .

Не ужели нельзя внимательно прочитать тему ,обмыслить и дать толковый совет топикстартеру?!

Я понимаю ,тут все профи ,ну давайте и ответы на уровне профи !Ну что за мания ,лапнуть быстрее в ответ ,главное,- я типа первый отписался !

зы:Хотя сам создатель темы ,тоже виноват .Сиди и думай, что за авто у него там .вот и приходится только догадываться ,раз ПО 414CD03(одна из первых сериек ) ,то начинаешь понимать ,ага ВАЗ-2114i c M74 .

также нет ничего про то чем подключались к блоку и как.Если на авто ,то проблема может быть в блоке АПС (через него идет К-линия )Если он неисправен\отсутствует ,то на 7_ом пину в колодке диагностики сигнала от ЭБУ не будет !

Ну а раз на столе тоже нет связи с ЭБУ ,то проверить еще раз все подключения к блоку и свои кобеля и адаптеры ,потом уже вскрывать ЭБУ и смотреть что там внутри !

Изменено 8 февраля, 2015 пользователем Андрей1117

[omdm]

Не ужели нельзя внимательно прочитать тему ,обмыслить и дать толковый совет топикстартеру?!



Я понимаю ,тут все профи ,ну давайте и ответы на уровне профи !

Я тоже понимаю,что тут все профи.Компьютеры,программаторы и проч.Но вопрос то-какая микросхема отвечает за к-лайн. Тестером быстрей вызвонить,чем текст на клаве набирать.Если человек не в состоянии её найти,то и отвечать на такие вопросы как то и не очень хочется.Если блок не открыт,то какой смысл в знании названия микросхемы?

Изменено 9 февраля, 2015 пользователем omdm

[Sv204]

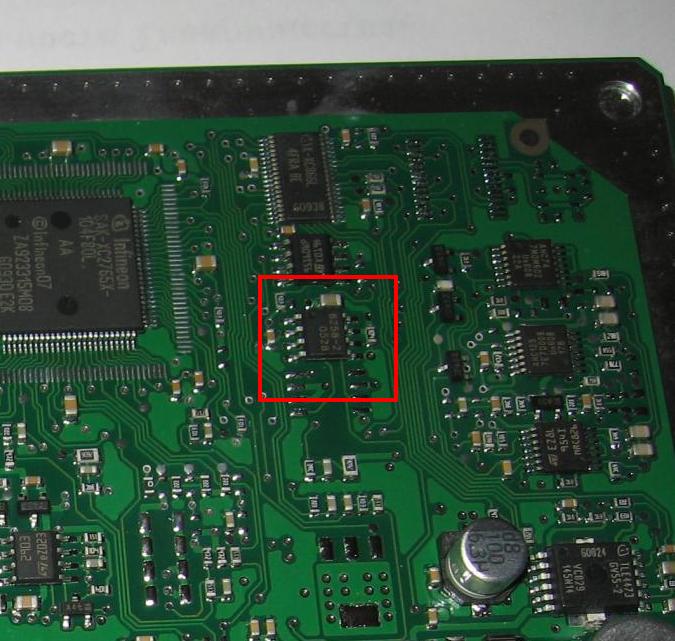

Андрей1117 там явно стоит другая микра,сейчас ищю датащит.Фото прилагаю

Изменено 9 февраля, 2015 пользователем Sv204

[Ричи Рич]

Получается CAN-шина.

[Sv204]

Причем тут КАН,эта микра аналог L9637,будет время поставлю L9637

[Ричи Рич]

Причем тут КАН,эта микра аналог L9637,будет время поставлю L9637



Да ладно??? из фото видно маркировку 6250 что приводит вот на эту страничку с поиска http://www.chipdip.ru/product/tle6250g/ не то???

извиняйте...

[Sv204]

Всем спасибо за дискуссию !

Отдельное спасибо Андрей1117 !



замена микры 6258 помогла
