Mercedes Sprinter W906 2006 год. EDC16C31

[kyryarus]

Я думаю, что этому блоку скорее всего софт не нравится.

Вот от старого блока: Sprinter EDC16.rar



Вот от нового: edc16_new_mpc.rar

[sidis]

Бился с таким же блоком по этой ошибке.в итоге в донора перелил фулл и все.так мало того что номера софта не совпадали так и хард тоже отличался.мой совет вам нечего с этими блоками эксперементировать. Машина коммерческая соответственно и ездит далеко.если чего не так то будет неудобно.если конечно она не ваша

[kyryarus]

Доброго времени суток всем, в общем с блоками разобрались, спасибо коллегам из Бишкека. На диагнозу оба блока выходят, ошибок нет. Вот только не заводится автос молчит топливный насос.

[kyryarus]

Щетки у насоса зависли - устранили. Машина завелась. Все ОК. Всем спасибо за участие.



P.S. в блоке поменялись все драйвера (Bosch 30549, IR2112S), несколько транзисторов и пара резюков.

[tombender]

  В 15.05.2015 в 06:49, kyryarus сказал:

Щетки у насоса зависли - устранили. Машина завелась. Все ОК. Всем спасибо за участие.



P.S. в блоке поменялись все драйвера (Bosch 30549, IR2112S), несколько транзисторов и пара резюков.

Добры день kyryarus



Если у Вас блок EDC16 под рукой можете сделать снимки плати в хорошем качестве, особо интересует цеп вокруг микросхемы 30554. Дела в том, что в блок зашла вода, дорожки и некоторые детали отвалились питаюсь восстановить, но как Вы знайте схему от Bosch не достать и приходится так мучатся.

Прошу помочь фотками.

С уважением Том.

[kyryarus]

В субботу буду на работе и постараюсь закинуть.

[tombender]



kyryarus      спасибо....... буду ждать.



[tombender]

  В 12.05.2016 в 18:15, kyryarus сказал:

В субботу буду на работе и постараюсь закинуть.



Добры день kyryarus.



Уважаемы kyryarus надеюсь Вы не забыли мою просьбу.



С уважением Tom.

[kyryarus]

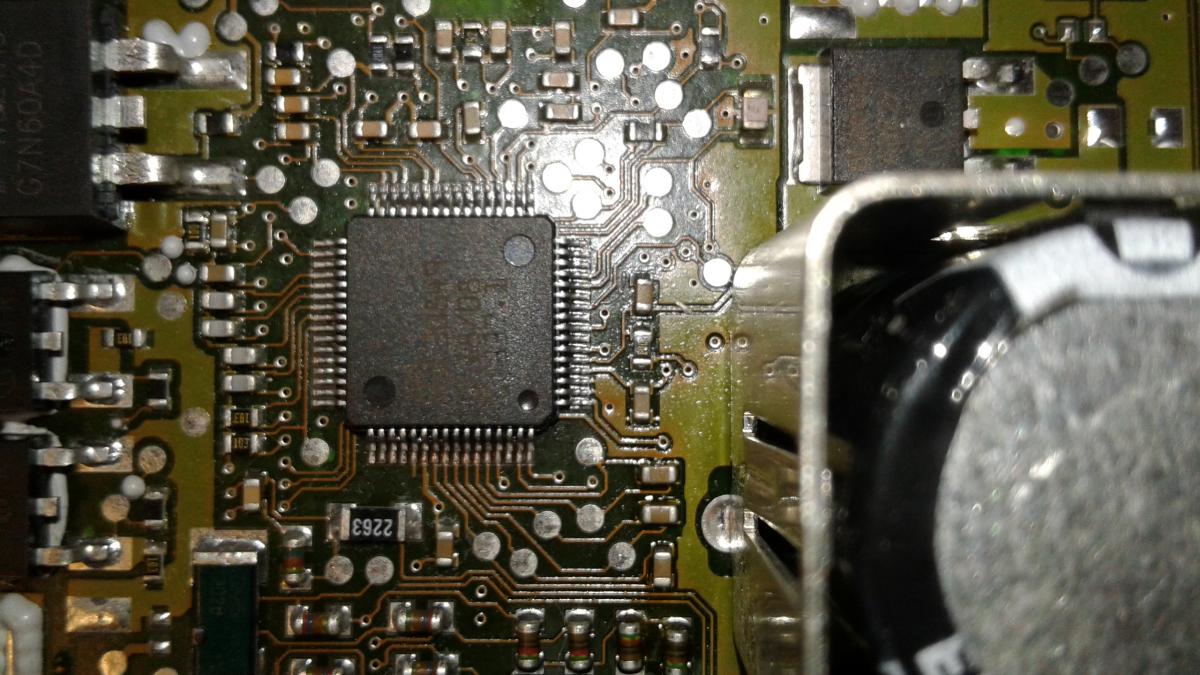

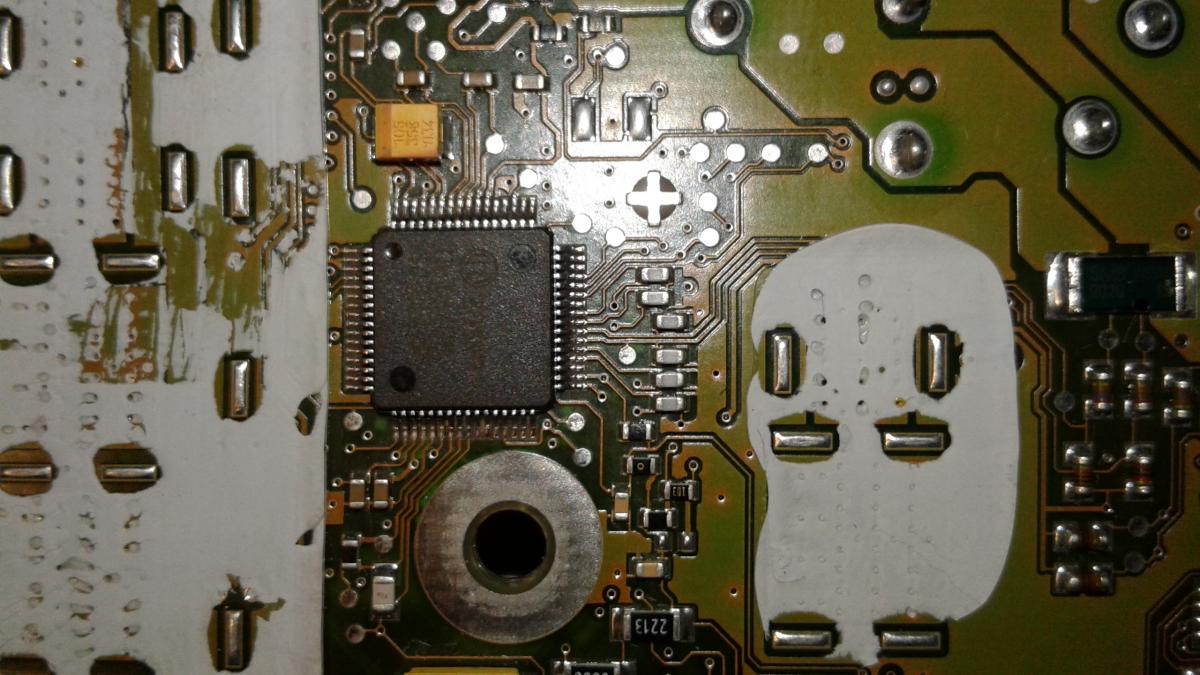

Все никак время не хватало. Сорри Том. Вот держи:

Только у меня в блоке 30549 стоит. Если один этот драйвер накроется,  второй нужно менять обязательно, т.е. менять сразу пару.

[tombender]

  В 19.05.2016 в 03:22, kyryarus сказал:

Все никак время не хватало. Сорри Том. Вот держи:1463627658055990591888.jpg1463627773554-247692751.jpg

Только у меня в блоке 30549 стоит. Если один этот драйвер накроется,  второй нужно менять обязательно, т.е. менять сразу пару.





Большое спасибо kyryarus.





Но это не то, что Я хотел. Драйверы по моему рабочие просто вода вызвал окисления дорожек и ноги диода с обеих сторон били окислений и под него били два сквозные перемычки, которые с низу (со второй стороны плати) некуда не идут и сверху тоже толка к этим перемычкам и получается этот диод просто припаян к плате и не одна нага не куда не идёт. Как Вы знайте у этих плат ест средней слои, и с помаши него он по моему должен идти рядом стоящему драйверу 30554. Я думаю если найти блок, в котором стоит драйвер 30554 то его схема включения будут одинаковы. (В идеале било бы найти токую же плату).





Хотел показать фотки но не нашёл как вставит в сообщения. Вы не подскажите как вставит фото?





С уважением Том.



[kyryarus]

Нажимаешь расширенную форму и вперёд. Можно и фото и файлы прикрепить.

Не обязательно в блоке должен быть именно 30554, главное чтоб схемотехника одинаковая была. А разобраться можно. И еще там плата не 3 слоя, а 4 как минимум.

[tombender]

Добры день друзья



Большое спасибо kyryarus

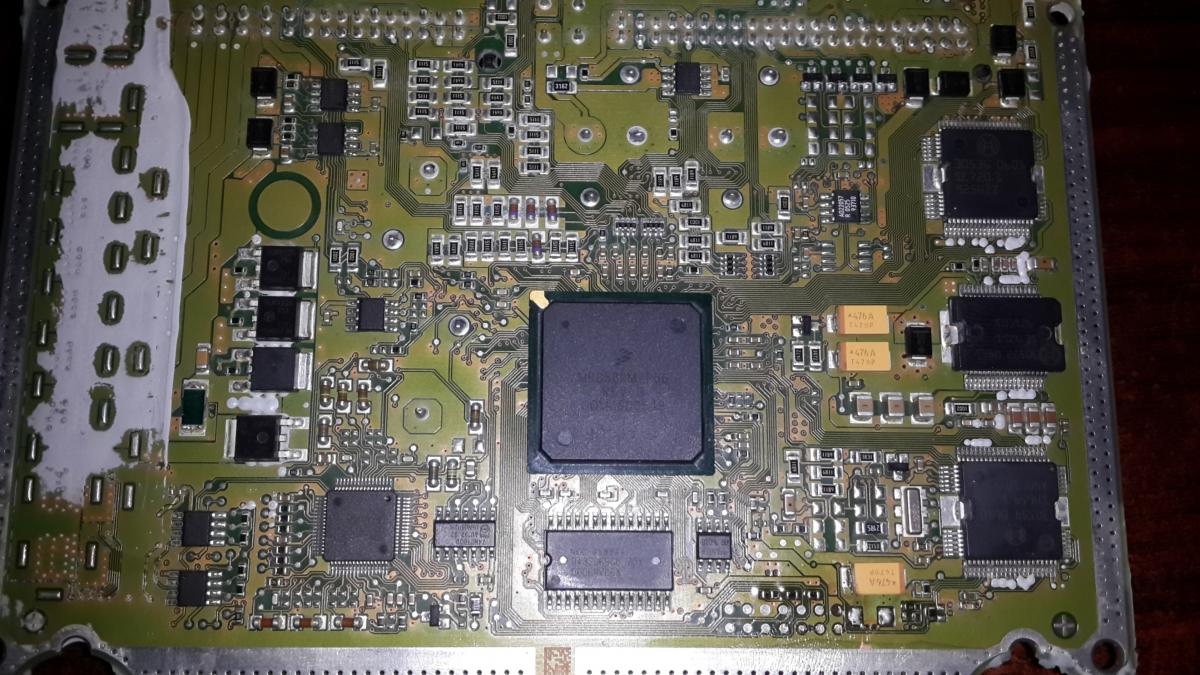

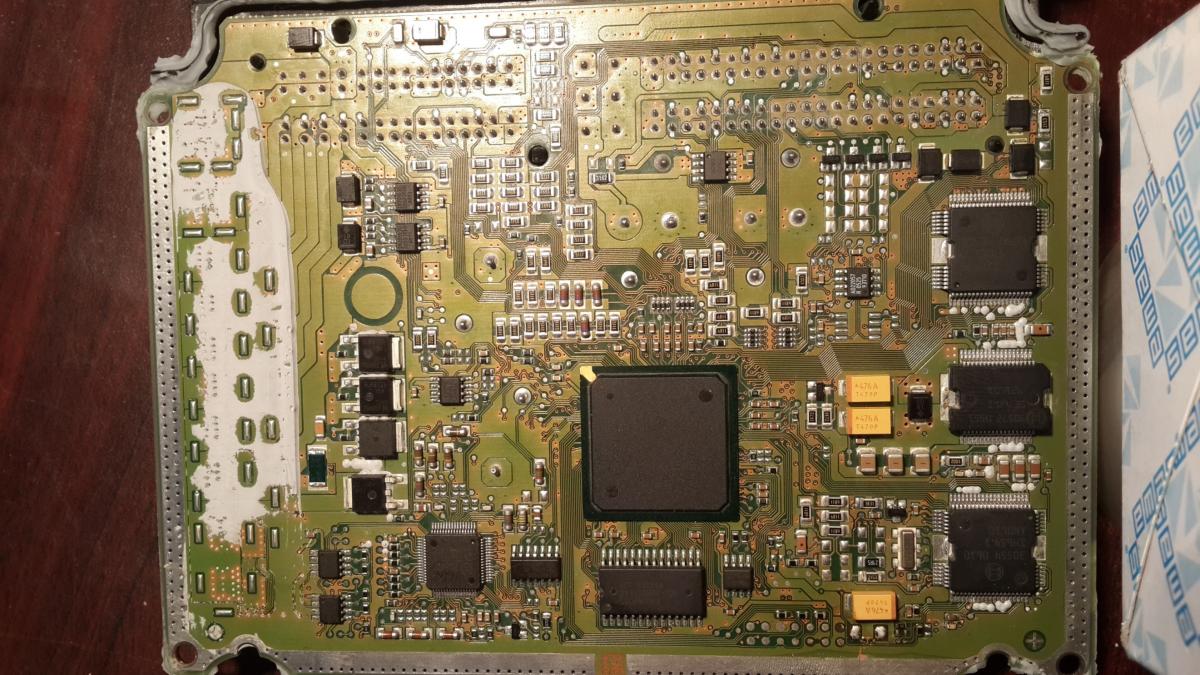

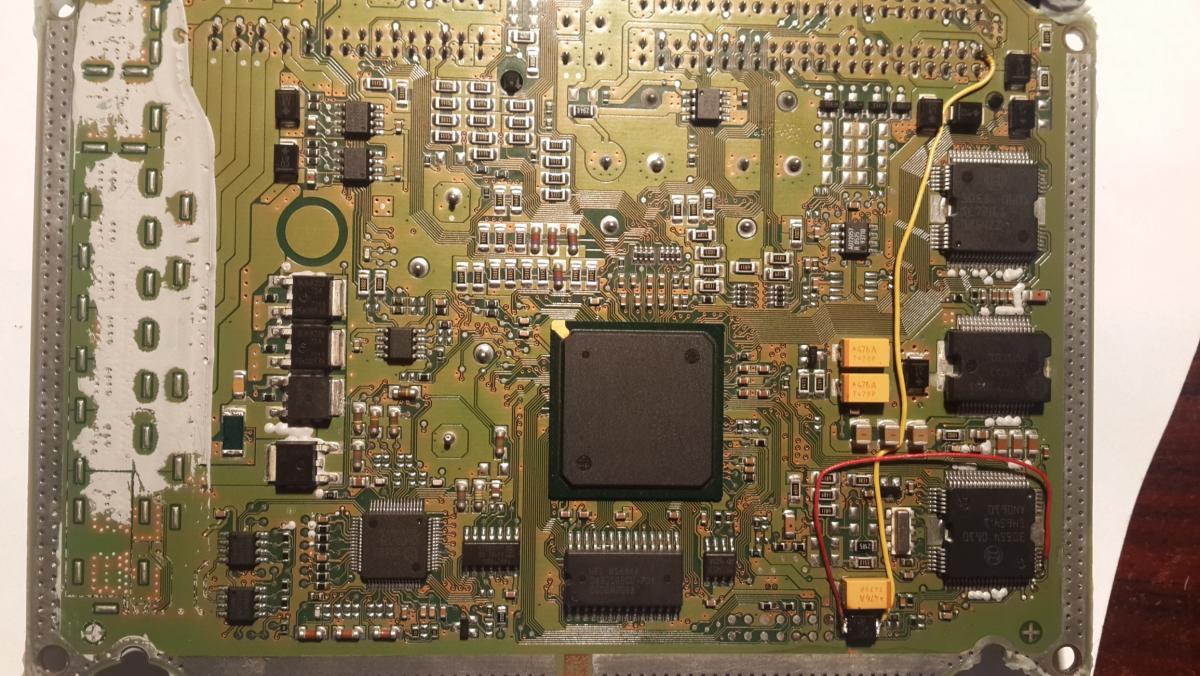

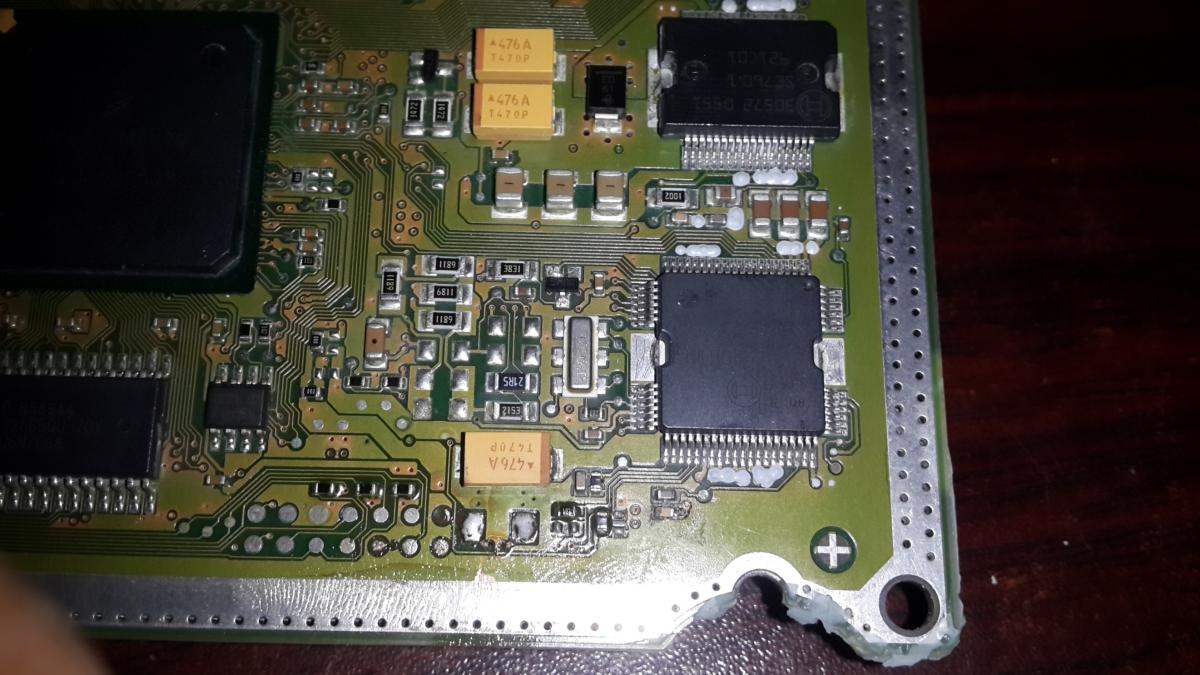

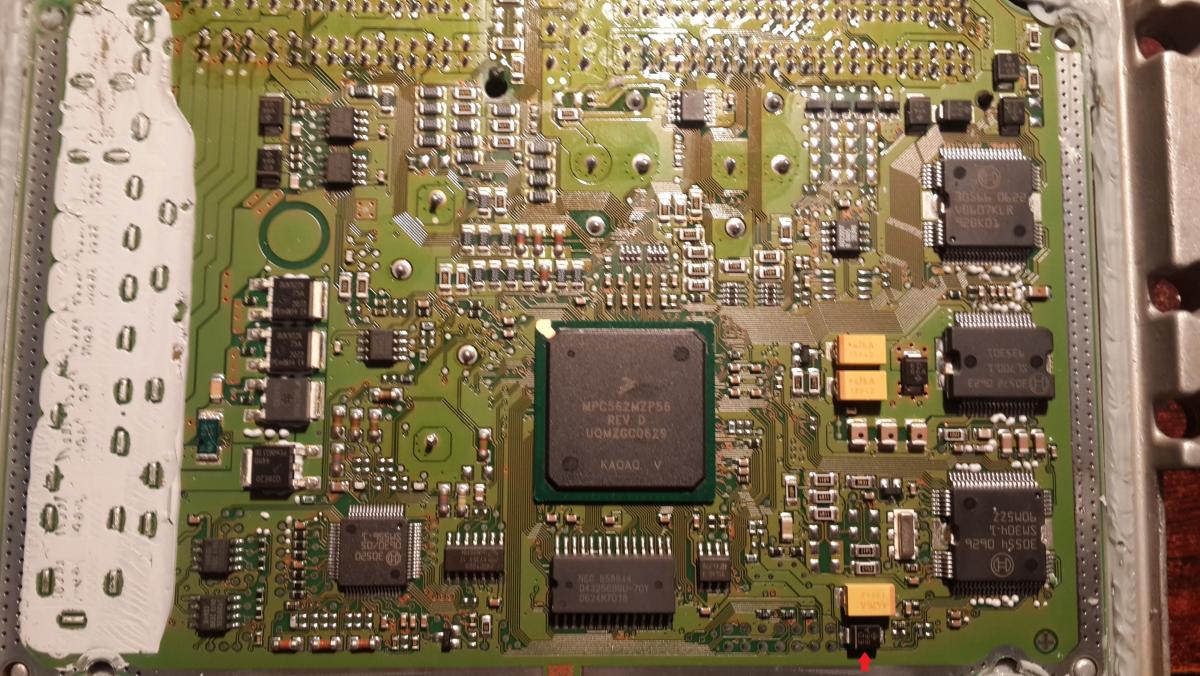

Я разобрался припаял две перемычки и двигатель завёлся без проблем (долго искал но нашёл). Выложу фотки может кому то понадобится. Короче анод диода идёт к 72 ножке большой выходной клемме (смотрите на фото), а катод к 3 ноге если считать от радиатора (или 56 нага микросхемы).



С уважением Том.
